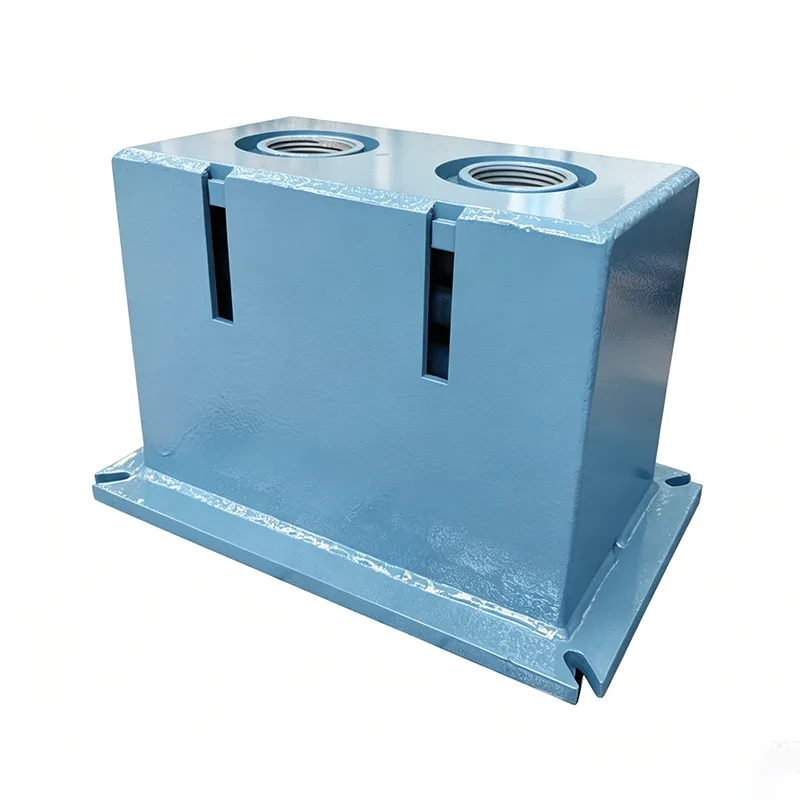

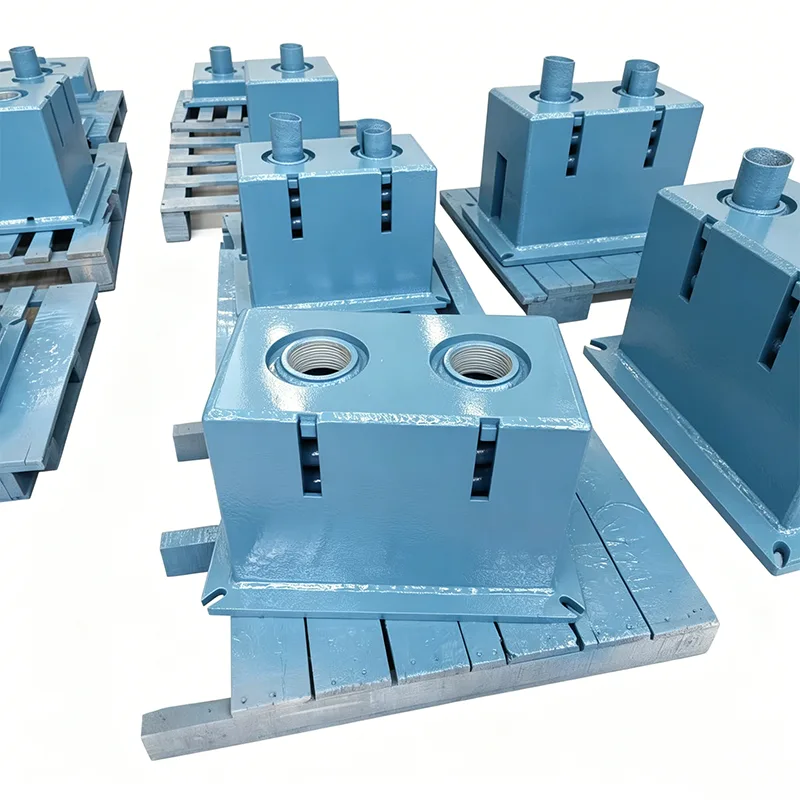

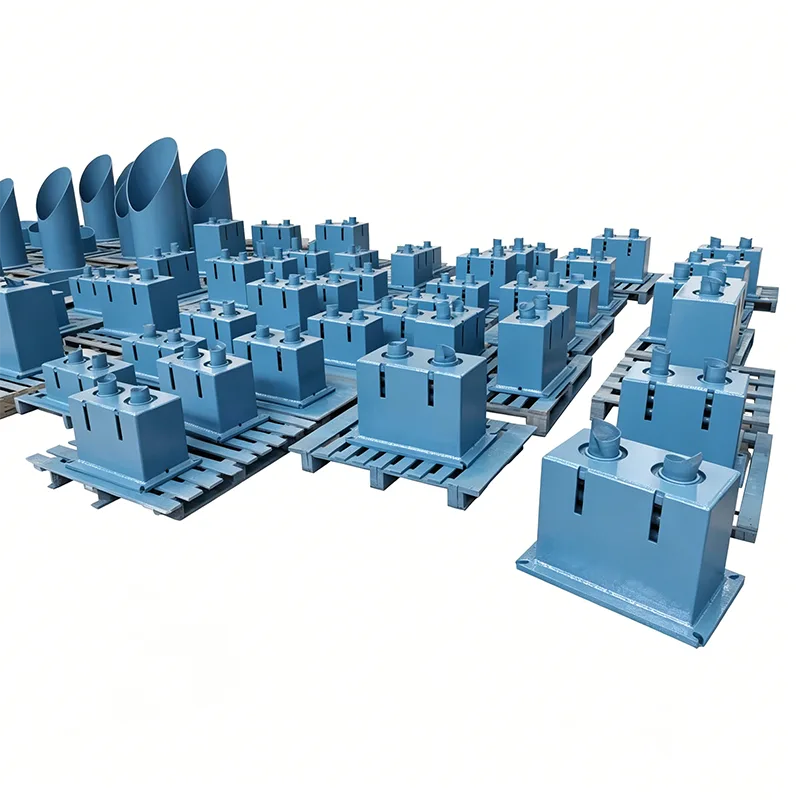

รองรับสปริงบิ๊กตัน

Yangzhou Tianshun Pipeline Technology Co., Ltd. ก่อตั้งขึ้นในปี 2555 โดยมีความเชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตที่กว้างขวางในโซลูชันการสนับสนุนไปป์ไลน์สำหรับงานหนัก ตัวรองรับสปริง Big Ton ของเราเป็นกลุ่มผลิตภัณฑ์แบบกำหนดเองที่พัฒนาขึ้นสำหรับสภาวะการรับน้ำหนักที่สูงเป็นพิเศษ ซึ่งทำลายขีดจำกัดการรับน้ำหนักของไม้แขวนสปริงทั่วไป ออกแบบมาโดยเฉพาะสำหรับสถานการณ์สุดขั้วที่มีจุดยกเดี่ยวเกิน 100 ตัน ได้ถูกนำไปใช้ในโครงการพลังงานหลักระดับชาติหลายโครงการอย่างประสบความสำเร็จ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

สภาพการทำงานหนักคืออะไร? จุดเจ็บปวดของอุตสาหกรรม

ในโครงการพลังงานและปิโตรเคมีขนาดใหญ่ ท่อส่งที่มีภาระหนักมาก ได้แก่:

ท่อผนังหนาเส้นผ่านศูนย์กลางขนาดใหญ่พิเศษ: DN1200 + ความหนาของผนัง ≥50มม. น้ำหนักต่อเมตรมากกว่า 5 ตัน

ท่อเชื่อมต่ออุปกรณ์ขนาดใหญ่: ทางเข้า/ทางออกของเครื่องปฏิกรณ์ เตาทำความร้อน กังหันไอน้ำ จุดยกเดี่ยวที่รับน้ำหนักได้มากกว่า 100 ตัน

ชั้นวางท่อเมนช่วงยาว: ขยาย ≥30 เมตร พร้อมโหลดที่มีความเข้มข้นสูง

ท่อโลหะผสมพิเศษ: ท่อโลหะผสมนิกเกิล, เหล็กกล้าดูเพล็กซ์ หนักกว่าเหล็กกล้าคาร์บอนมากเนื่องจากมีความหนาแน่นของวัสดุสูง

ข้อจำกัดของผลิตภัณฑ์ทั่วไป:

โดยทั่วไปแล้วไม้แขวนสปริงมาตรฐานจะรับน้ำหนักได้สูงสุดไม่เกิน 40 ตัน

โครงสร้างธรรมดาเสียรูปและสูญเสียความมั่นคงที่มีน้ำหนักเกิน 80 ตัน

การเชื่อมต่อแบบขนานหลายกลุ่มล้มเหลวในการรับประกันการซิงโครไนซ์ ทำให้เกิดการโหลดที่ผิดปกติ

ผู้ผลิตในประเทศเพียงไม่กี่รายที่สามารถผลิตวัสดุรองรับขนาด 100 ตันขึ้นไปได้อย่างน่าเชื่อถือ

ตัวรองรับสปริง Big Ton ได้รับการออกแบบมาเพื่อแก้ปัญหาความท้าทายทั่วทั้งอุตสาหกรรมนี้

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะของไม้แขวนเสื้อสปริงคงที่	ตัวอย่าง
รุ่น/ซีรีย์	PH, LH, CA, CS, TH
ความสามารถในการรับน้ำหนัก (ขณะทำงาน)	0.1 กิโลนิวตัน - 500 กิโลนิวตัน
การเดินทางทั้งหมด	50 มม., 100 มม., 200 มม., 400 มม
การเดินทางที่เกิดขึ้นจริง	สูงถึง 600 มม
โหลดเบี่ยงเบน (ความคลาดเคลื่อน)	±5% (มาตรฐาน) / ±3% (ความแม่นยำสูง)
ตำแหน่งการติดตั้ง	แนวนอน / แนวตั้ง
ที่อยู่อาศัยเสร็จสิ้น	จุ่มร้อนชุบสังกะสี / อีพ็อกซี่
อุณหภูมิในการทำงาน	-20°C ถึง +80°C (โดยรอบ)
วัสดุคอยล์สปริง	60Si2Mn / 50CrVA
ช่วงการปรับโหลด	±10% (การปรับสนาม)

ความก้าวหน้าทางเทคโนโลยีหลัก

เทคโนโลยีขนานแบบซิงโครนัสแบบหลายสปริง

การจัดเรียงแบบสมมาตรจากส่วนกลางเพื่อการกระจายแรงที่สม่ำเสมอทั่วทั้งกลุ่มสปริง 4-8 ตัว

การทดสอบ/การจับคู่สปริงส่วนบุคคล การเบี่ยงเบนความแข็ง ≤2%

กลไกการปรับสมดุลโหลดที่ได้รับการจดสิทธิบัตรรับประกันการบีบอัดแบบซิงโครนัส 100%

กำจัดการโหลดที่ผิดปกติในระบบขนานแบบหลายสปริง

ระบบโครงสร้างที่มีความแข็งแรงสูงเป็นพิเศษ

เหล็กความแข็งแรงสูง Q460C ให้ผลผลิตสูงกว่าวัสดุมาตรฐานถึง 80%

โครงสร้างแบบกล่องในตัว มีความแข็งในการดัดงอ/แรงบิดสูงกว่าการออกแบบทั่วไปถึง 3 เท่า

การเพิ่มประสิทธิภาพของไฟไนต์เอลิเมนต์จะช่วยลดความเข้มข้นของความเครียด

การเสียรูปของโครงสร้าง ≤0.5 มม. ภายใต้โหลดเต็ม

เทคโนโลยีการเชื่อมต่อสำหรับงานหนักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

เพลาพินเหล็กโลหะผสม 42CrMo (ดับและนิรภัย)

เส้นผ่านศูนย์กลางพินสูงสุด 150 มม. ความสามารถในการรับน้ำหนักเพลาเดียวมากกว่า 300 ตัน

บูชโลหะผสมทองแดงหล่อลื่นในตัว ค่าสัมประสิทธิ์แรงเสียดทาน ≤0.08

ลดผลกระทบจากการเสียดสี ปรับปรุงความเสถียรของโหลดอย่างมาก

กระบวนการผลิตที่มีความแม่นยำสูง

CNC Flame + การตัดพลาสมาคอมโพสิตสำหรับแผ่นรับน้ำหนัก

การคว้าน CNC สำหรับรูกุญแจ ความแม่นยำของตำแหน่ง ±0.05มม

การบำบัดบรรเทาความเครียดหลังการเชื่อมช่วยขจัดความเครียดที่ตกค้าง

การตัดเฉือนแบบแคลมป์เดียวบนเครื่อง CNC gantry center ขนาดใหญ่

การป้องกันความปลอดภัยหลายชั้น

การป้องกันแบบคู่: ขีดจำกัดทางกล + การบัฟเฟอร์แบบไฮดรอลิก

สัญญาณเตือนโอเวอร์โหลดทริกเกอร์ที่โหลดพิกัด 110%

การออกแบบที่ซ้ำซ้อน: การทำงานที่ปลอดภัยแม้ว่ากลุ่มสปริงกลุ่มใดกลุ่มหนึ่งจะล้มเหลวก็ตาม

โครงสร้างป้องกันการพลิกคว่ำช่วยให้มั่นใจได้ถึงความมั่นคงภายใต้แรงด้านข้าง

ระบบทดสอบและยืนยันเฉพาะ

เครื่องทดสอบโหลดโดยเฉพาะ 300 ตันสำหรับการตรวจสอบโหลดเต็ม 100%

การเก็บข้อมูลต่อเนื่องเต็มจังหวะ (การอ่าน 10 ครั้งต่อวินาที)

การคำนวณความคงตัวแบบเรียลไทม์ - หน่วยที่ไม่มีเงื่อนไขจะไม่จัดส่ง

การทดสอบความล้าจำลองช่วยยืนยันความน่าเชื่อถือในระยะยาว

โปรโตคอลการทดสอบและการตรวจสอบจากโรงงาน

มีการทดสอบภายในบริษัทอย่างครอบคลุมกับทุกผลิตภัณฑ์ก่อนจัดส่ง

ก่อนจัดส่ง ผลิตภัณฑ์แต่ละชิ้นจะต้องผ่านกระบวนการทดสอบภายในบริษัทที่สมบูรณ์ กระบวนการนี้รวมถึงการตรวจสอบมิติและการมองเห็น PMI (การระบุวัสดุที่เป็นบวก) การทดสอบความแข็ง การทดสอบแบบไม่ทำลาย MT/PT หากมี การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

คำชี้แจงเกี่ยวกับการรับรองบุคคลที่สาม

การทดสอบภายในองค์กรไม่เหมือนกับการทดสอบของบุคคลที่สามที่ได้รับการรับรองโดย ILAC หากจำเป็นต้องมีการทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการ ก็สามารถให้บริการดังกล่าวเป็นบริการเสริมแยกต่างหากได้

บริการตรวจสอบโดยบุคคลที่สามเพิ่มเติม (อ้างแยกกัน)

1. การทดสอบวัสดุ

บริการนี้ครอบคลุมถึงการวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

วิธีการที่ใช้ได้ ได้แก่ การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมเส้นโค้งการกระจัดโหลดด้วย

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ข้อดีที่โดดเด่นของเรา

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA

เป็นมากกว่าซัพพลายเออร์ในประเทศมาตรฐาน

ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เองเท่านั้น เรามีกราฟแสดงการรับน้ำหนักและการเคลื่อนที่ให้กับสปริงทุกตัว นอกจากนี้เรายังช่วยจัดเตรียมการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบพยาน และเราสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

กรณีการใช้งานทั่วไป

กรณีที่ 1: โครงการกลั่นและบูรณาการเคมี 20 ล้านตัน/ปี

สินค้า: รองรับสปริงแรงคงที่ Big Ton 150 ตัน

ใบสมัคร: ท่อทางออกของเครื่องปฏิกรณ์ไฮโดรเจน

เงื่อนไข: น้ำหนักบรรทุก 150 ตัน ระยะกระจัด 250 มม. อุณหภูมิสูง 420°C

ผลลัพธ์: การทำงานที่มั่นคงเป็นเวลา 3 ปี โดยคงไว้ซึ่งความสม่ำเสมอภายใน ±2.5%

กรณีที่ 2: หน่วยกำลัง 1,000MW แบบวิกฤตยิ่งยวด

สินค้า: ไม้แขวนเสื้อแรงคงที่สำหรับงานหนัก 120 ตัน

ใบสมัคร: ท่อส่งไอน้ำหลัก

เงื่อนไข: น้ำหนักบรรทุก 120 ตัน ระยะกระจัด 300 มม

ผลลัพธ์: ผ่านการยอมรับโรงไฟฟ้าในการทดลองครั้งแรก ไม่มีปัญหาในการดำเนินงาน

กรณีที่ 3: โครงการคลัง LNG

สินค้า: อุปกรณ์รองรับงานหนักที่อุณหภูมิต่ำรับน้ำหนัก 80 ตัน

ใบสมัคร: ไปป์ไลน์หลักของกล่องเย็น

เงื่อนไข: -162°C สภาพแวดล้อมแบบแช่แข็ง รับน้ำหนักได้ 80 ตัน

ผลลัพธ์: การเลือกวัสดุที่อุณหภูมิต่ำถูกต้อง ไม่มีปัญหาการเปราะ

กระบวนการบริการโครงการแบบกำหนดเอง

การให้คำปรึกษาด้านเทคนิคก่อนโครงการ

วิศวกรเฉพาะด้านเพื่อรวบรวมพารามิเตอร์สภาพการทำงานโดยละเอียด

การออกแบบเบื้องต้นพร้อมการคำนวณจับคู่การกระจัดของโหลด

การตรวจสอบความแข็งแรง/ความแข็งของโครงสร้างองค์ประกอบจำกัด

ข้อเสนอทางเทคนิค + การส่งมอบใบเสนอราคา

การยืนยันการออกแบบ

แบบวิศวกรรมโดยละเอียด (โครงร่าง ตารางโหลด)

การยืนยันพารามิเตอร์ทางเทคนิคที่สำคัญในระดับทวิภาคี

การพัฒนาแผนการตรวจสอบและทดสอบ (ITP)

เริ่มการผลิตหลังจากลงนามอนุมัติแล้ว

การติดตามความคืบหน้าการผลิต

อัพเดตภาพการผลิตประจำสัปดาห์

โอกาสในการเป็นสักขีพยานของลูกค้าสำหรับเหตุการณ์สำคัญที่สำคัญ

การสนับสนุนการตรวจสอบโดยบุคคลที่สามตลอด

การตอบสนองการชี้แจงทางเทคนิคแบบเรียลไทม์

การยอมรับจากโรงงาน

มีการทดสอบพยานเต็มสถานที่ในสถานที่

การแสดงข้อมูลการทดสอบแบบเรียลไทม์

ส่งมอบเอกสารให้ครบถ้วน

บรรจุภัณฑ์และการจัดส่งแบบมืออาชีพ

การสนับสนุนในสถานที่

เจ้าหน้าที่ด้านเทคนิคสำหรับคำแนะนำในการติดตั้ง

การว่าจ้างและความช่วยเหลือในการสอบเทียบโหลด

การเยี่ยมชมติดตามผลหลังการว่าจ้าง

การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน

ตัวรองรับสปริง Big Ton กำหนดมาตรฐานทางเทคนิคสำหรับการรองรับท่อส่งงานหนัก เราผลักดันขีดจำกัดของอุตสาหกรรม โดยนำเสนอโซลูชันการรับน้ำหนักสูงเป็นพิเศษที่เชื่อถือได้สำหรับโครงการวิศวกรรมที่สำคัญของคุณ ผ่านการทดสอบที่เข้มงวดและประสบการณ์โครงการที่ได้รับการพิสูจน์แล้ว
