คุณสมบัติของระบบรองรับสปริงของโรงไฟฟ้า

การสนับสนุนสปริงของโรงไฟฟ้า(แบ่งเป็น 2 ประเภท คือ แรงแปรผัน และ แรงคงที่ เหมาะสำหรับทั้งพลังงานความร้อนและการผลิตพลังงานความร้อน ตรงตามมาตรฐาน ASME B31.1 และ SH/T3073)

คุณสมบัติทั่วไปทั่วไป

การปรับตัวที่แข็งแกร่งกับสภาพการทำงาน

เหมาะสำหรับท่อที่มีอุณหภูมิสูงและแรงดันสูง เช่น ไอน้ำหลัก ไอน้ำอุ่น น้ำป้อน และน้ำคอนเดนเสทของหม้อไอน้ำ (สูงถึง 550°C และ 16MPa+) ที่สามารถทนทานต่อการเปลี่ยนแปลงและการขยายตัวของอุณหภูมิเย็น-ร้อนซ้ำๆ โดยคำนึงถึงน้ำหนักตัวเอง ปานกลาง และน้ำหนักของฉนวน

การจำแนกประเภทโหลดที่กำหนดไว้อย่างดี

ข้อกำหนดการรับน้ำหนักที่หลากหลาย: โหลดขนาดเล็ก DN25 ท่อขนาดเล็กมีน้ำหนัก 50 กก. ท่อหลักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีน้ำหนักมากสามารถเข้าถึงได้หลายสิบตัน แบ่งออกเป็นซีรีส์โหลดเบา ปานกลาง และหนัก

ความซ้ำซ้อนด้านความปลอดภัยสูง

ปัจจัยด้านความปลอดภัยของสปริง ≥ 1.5 สปริงโลหะผสมเหล็กอุณหภูมิสูงทนต่อการคืบคลานที่อุณหภูมิสูงและความเมื่อยล้า เหมาะสำหรับรอบการเริ่ม-หยุดอย่างต่อเนื่องประจำปีของโรงไฟฟ้า

โครงสร้างมาตรฐานและโมดูลาร์

สปริงท่อมาตรฐาน สปริงตะกร้า ชุดประกอบระบบกันสะเทือนคงที่ แคลมป์ยึดท่อรูปตัว U ที่เข้ากัน ส่วนรองรับท่อฉนวนความร้อน ก้านกันสะเทือน และส่วนประกอบปรับเกลียว อำนวยความสะดวกในการประกอบที่ไซต์งาน

การกำหนดค่าการป้องกันการกัดกร่อนตามเกรด

การป้องกันการกัดกร่อน C3 สำหรับห้องหม้อไอน้ำในร่ม, การป้องกันการกัดกร่อนอย่างหนักของ C4/C5 สำหรับหน้าเตากลางแจ้ง / ท่อส่งพัดลมดูดอากาศ (การพ่นทราย + สีรองพื้นอุดมด้วยสังกะสี + สีทับหน้า)

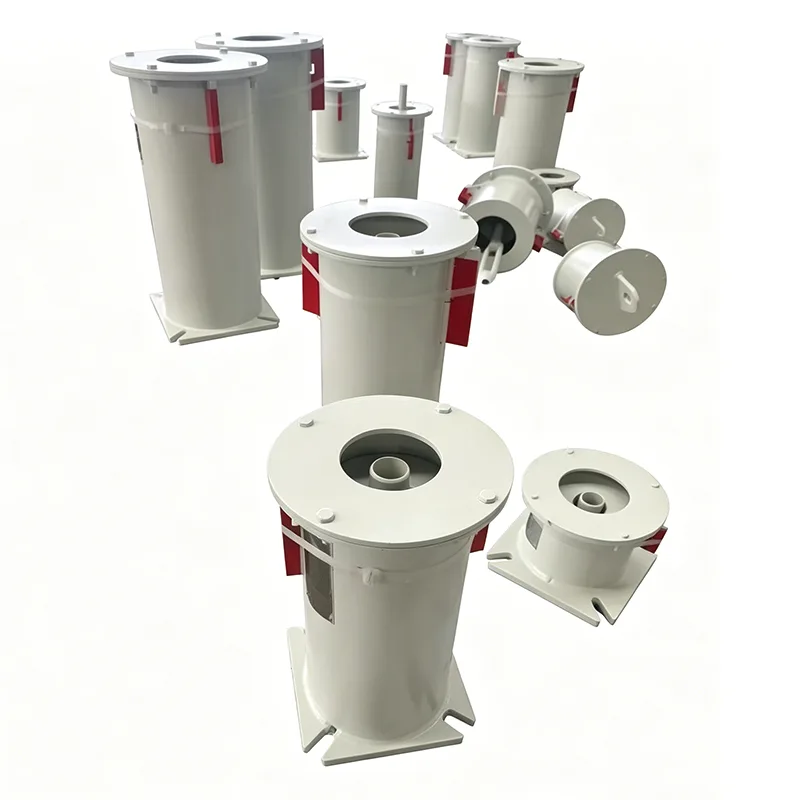

ระบบรองรับสปริงแบบแปรผัน (ที่นิยมใช้กันมากที่สุดในโรงไฟฟ้า)

Compact structure, low cost, small installation area. It is the preferred choice for medium and short displacement pipelines with vertical thermal displacement ≤ 25mm and load variation ≤ 25%.

มาพร้อมกับสเกลโหลด (เย็น/ร้อน) หมุดล็อค การล็อคสถานะเย็น การป้องกันการทดสอบแรงดันน้ำ และการปลดล็อคเมื่อได้รับความร้อน โหลดการติดตั้งในสถานะเย็นสามารถปรับได้ละเอียดผ่านน็อตแบบปรับได้

ข้อจำกัด

ไม่สามารถใช้งานได้หากการกระจัดทางความร้อนของท่อมีขนาดใหญ่เกินไปหรือความผันผวนของโหลดเกิน 25% มิฉะนั้นความเค้นเพิ่มเติมที่การเปิดท่อจะเกินขีดจำกัด

การใช้งาน: การจ่ายน้ำแรงดันปานกลางและต่ำ การระบายน้ำและการปล่อย ท่อขนาดเล็กอุปกรณ์เสริมก๊าซไอเสีย และท่อส่งเครื่องจักรเสริมรอง

Constant Spring Hanger (ไม้แขวนเสื้อแบบสปริงคงที่ พิเศษสำหรับท่อหลักในโรงไฟฟ้า)

โหลดเต็มช่วงคงที่คงที่ (ความผันผวน ≤ ±6%), การกระจัดมาก, โหลดมาก, มาตรฐานสำหรับช่องเปิดท่อหลักของกังหัน / ส่วนหัวของหม้อไอน้ำ;

ช่วงชักกว้าง (50 - 500 มม.) สามารถรับมือกับการยืดตัวด้วยความร้อนอย่างมีนัยสำคัญของไอน้ำหลักและท่อไอน้ำอุ่น ปกป้องหน้าแปลนอุปกรณ์จากการรั่วไหลและช่องเปิดของท่อจากการฉีกขาด

โครงสร้างลูกเบี้ยวแบบก้านโยก การเสียรูปของสปริงเล็กน้อย ทนทานต่อความล้าที่อุณหภูมิสูง อายุการใช้งานยาวนานขึ้นในสภาพแวดล้อมที่มีอุณหภูมิสูงที่รุนแรงที่ส่วนบนของเตาเผา

การใช้งาน: ท่อทางออกส่วนหัวของหม้อไอน้ำ, ท่อไอน้ำหลัก, ท่อไอน้ำอุ่น, ท่อทางเข้าและทางออกของกังหัน

คุณสมบัติพิเศษสำหรับการใช้งานโรงไฟฟ้า

ความทนทานต่ออุณหภูมิในระหว่างการสตาร์ทและปิดเครื่อง: ในระหว่างการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันในระหว่างการสตาร์ทและปิดเครื่อง สปริงจะถูกบีบอัดและยืดซ้ำๆ เหล็กสปริงทนอุณหภูมิสูง 50CrVA ถูกเลือกเพื่อป้องกันความล้มเหลวในการคลายความร้อน

การออกแบบป้องกันการสั่นสะเทือน: ท่อส่งแรงสั่นสะเทือนที่ทางเข้าและทางออกของพัดลมและปั๊มน้ำมีขายึดจำกัดเพื่อหลีกเลี่ยงความไม่สมดุลของแรงด้านข้างบนสปริง

ส่วนประกอบฉนวนความร้อนเสริม: มีการรองรับท่อฉนวนความร้อนมาตรฐานสำหรับท่อที่มีอุณหภูมิสูงเพื่อป้องกันการนำความร้อนและความเสียหายต่อการเคลือบของไม้แขวนเสื้อและสปริง

ข้อกำหนดการใช้งานและการบำรุงรักษา: ในระหว่างการบำรุงรักษาเครื่องครั้งใหญ่ ตำแหน่งตัวชี้จะถูกตรวจสอบทีละตำแหน่ง หากค่าเบี่ยงเบนเกินขีดจำกัด การตั้งค่าจะถูกรีเซ็ตหรือเปลี่ยนส่วนรองรับและที่แขวน
