ไม้แขวนสปริงทนต่อการกัดกร่อนสำหรับการระงับท่อเหนือศีรษะและการสั่นสะเทือน

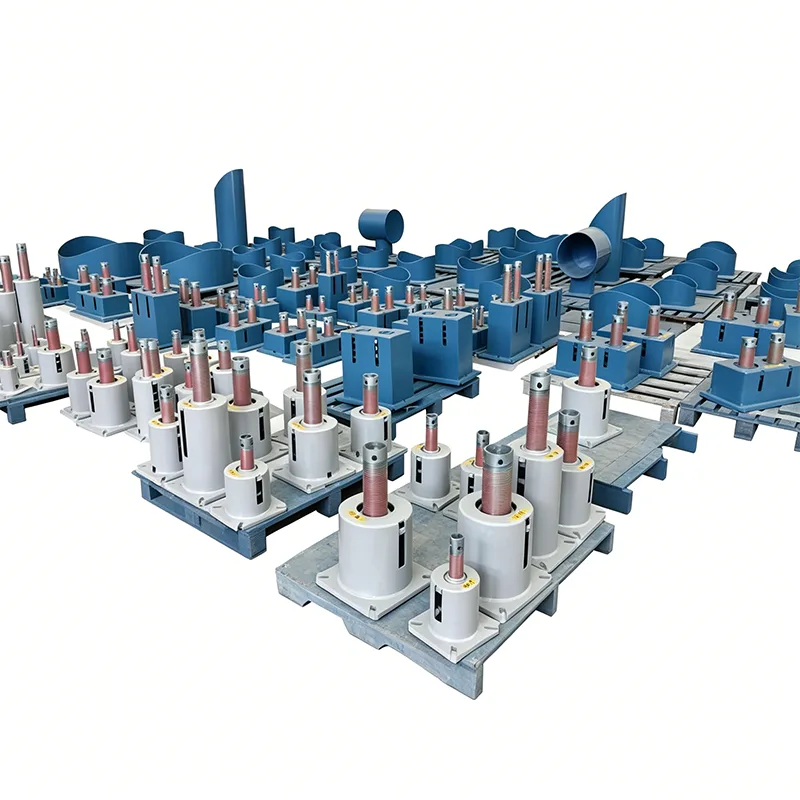

คนส่วนใหญ่เรียกมันว่าไม้แขวนเสื้อสปริง บางคนเรียกมันว่าสปริง และในสนาม คุณจะได้ยินทั้งสองอย่าง ที่ Tianshun เราไม่ได้ยึดติดกับชื่อ สิ่งที่สำคัญคือเมื่อท่อต้องห้อยลงมาจากคานโครงสร้างและยังคงเคลื่อนที่ได้อย่างอิสระตามวัฏจักรความร้อน การประกอบจะทำงาน เราสร้างสิ่งเหล่านี้สำหรับโรงไฟฟ้า ชั้นวางท่อโรงกลั่น และสายการผลิตมาเป็นเวลา 14 ปี และไม้แขวนแบบสปริงของเรากำลังรองรับท่อในกว่า 45 ประเทศในขณะนี้

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

ไม้แขวนเสื้อแบบสปริงทำหน้าที่สองอย่างในคราวเดียว คือ รับน้ำหนักเต็มของท่อจากด้านบน และเคลื่อนที่ไปพร้อมกับท่อเมื่อขยายหรือหดตัว ต่างจากราวแขวนแบบแข็งซึ่งเพิ่งแขวนไว้ตรงนั้น ไม้แขวนแบบสปริงจะยึดไว้ตลอดช่วงการเคลื่อนไหวเต็มที่ สิ่งนี้สำคัญอย่างยิ่งกับท่อยกระดับทางตรงยาวซึ่งการเจริญเติบโตทางความร้อนสามารถเพิ่มขึ้นอย่างรวดเร็ว สำหรับแนวที่ภาระต้องคงที่เกือบคงที่ไม่ว่าท่อจะเคลื่อนที่ไปไกลแค่ไหนก็ตาม หลายโครงการรวมสิ่งเหล่านี้เข้าด้วยกันรองรับสปริงคงที่บนชั้นวางเดียวกัน สำหรับบรรทัดวิกฤตน้อยกว่า มาตรฐานรองรับสปริงแบบแปรผันมักจะทำงานได้ดี - สไตล์ตัวเรือนไม้แขวนเสื้อแบบสปริงเหมือนกัน เพียงแต่มีการจัดสปริงภายในที่แตกต่างกัน

ที่แขวนสปริงพอดีกับระบบท่อ

ไม้แขวนเสื้อแบบสปริงไม่ได้ทำงานเพียงลำพัง บนชั้นวางท่อทั่วไป คุณจะเห็นไม้แขวนแบบสปริงทำงานควบคู่ไปกับส่วนรองรับท่อแบบแข็งและส่วนหุ้มท่อที่รองรับน้ำหนักที่ระดับความสูงที่ต่ำกว่า ที่จุดเชื่อมต่อที่มีอุณหภูมิสูงหรือใกล้กับจุดเชื่อมต่ออุปกรณ์ มักจะระบุไม้แขวนเสื้อเนื่องจากจะทำให้พื้นที่ว่างมากขึ้นและทำให้ห้องท่อเคลื่อนที่ได้หลายทิศทาง เมื่อท่อเย็นหรือเย็น การจับคู่ไม้แขวนกับส่วนรองรับท่อหุ้มฉนวนล่วงหน้าที่จุดแคลมป์จะช่วยป้องกันน้ำแข็งเกาะและช่วยให้ระบบฉนวนไม่เสียหาย ข้อมูลจำเพาะของโปรเจ็กต์จำนวนมากยังอ้างถึงชุดประกอบทั้งหมดโดยเป็นส่วนหนึ่งของแพ็คเกจรองรับสปริง ความแตกต่างอยู่ที่การติดตั้งด้านบนกับด้านล่างเท่านั้น

สิ่งที่จะเข้าสู่ชุดประกอบไม้แขวนสปริง

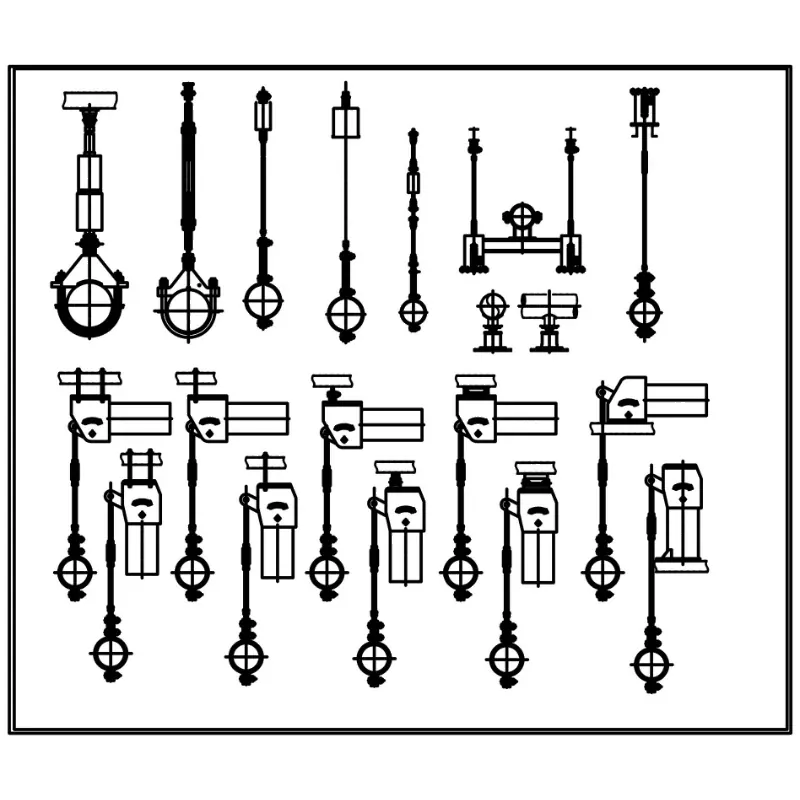

ไม้แขวนแบบสปริงไม่ได้เป็นเพียงสปริงในกระป๋องเท่านั้น มันเป็นการชุมนุม ต่อไปนี้คือสิ่งที่เรามักใช้:

ทุกชุดวัสดุมีรายงานผลการทดสอบของโรงงาน และเราติดตามกลับไปยังหมายเลขความร้อน หากข้อกำหนดของคุณต้องการการรับรอง 3.2 (EN 10204) เราก็ครอบคลุมไว้แล้ว

มาตรฐานที่เราสร้างเพื่อ

เราผลิตไม้แขวนเสื้อแบบสปริงเพื่อตอบสนอง:

ANSI/MSS SP-58 — อุปกรณ์รองรับท่อและที่แขวน

ASME B31.3 — กระบวนการวางท่อ

กิกะไบต์/ที 17116

DIN, JIS หรือข้อกำหนดเฉพาะโครงการเมื่อจำเป็น

โรงงานของเราดำเนินการภายใต้ ISO 9001:2015 ซึ่งหมายถึงขั้นตอนที่จัดทำเป็นเอกสารในทุกขั้นตอน ตั้งแต่วัตถุดิบที่เข้ามาจนถึงการทดสอบโหลดขั้นสุดท้าย

คำถามที่เราได้รับ

คำถามที่ 1: เมื่อใดที่ฉันจะใช้ไม้แขวนแบบสปริงแทนการใช้ตัวรองรับสปริงแบบยึดที่ฐาน

เมื่อท่อวิ่งในระดับความสูงและไม่มีฐานเหล็กอยู่ข้างใต้ให้นั่ง ชั้นวางท่อ เส้นเหนือศีรษะ และท่อเพนต์เฮาส์ของหม้อไอน้ำเป็นกรณีคลาสสิก ไม้แขวนยึดติดกับเหล็กเหนือศีรษะแล้วหย่อนลงไปที่ท่อ มันเกี่ยวกับจุดสนับสนุนของคุณ ไม่ใช่เกี่ยวกับกลไกสปริง

คำถามที่ 2: ฉันสามารถรับช่วงการรับน้ำหนักที่เท่ากันในไม้แขวนเสื้อเหมือนกับในฐานสปริงได้หรือไม่

โดยทั่วไปแล้วใช่ ไม้แขวนแบบสปริงแบบปรับได้ของเรารองรับน้ำหนักได้ไม่กี่ร้อยกิโลกรัม สูงสุดถึง 20+ ตันต่อไม้แขวน ไม้แขวนเสื้อแบบสปริงคงที่จะสูงขึ้น หากคุณต้องการอะไรที่หนักมาก — เช่น 40 ตันต่อคันเดียว — เราสามารถสร้างมันขึ้นมาได้ แต่จะเป็นการดีกว่าถ้าปรึกษาเราก่อนเพื่อที่เราจะได้ดูตัวเลือกการกระจายน้ำหนักบรรทุก

คำถามที่ 3: คุณทดสอบไม้แขวนเสื้อสปริงได้อย่างไร

เราตั้งค่าสปริงตามน้ำหนักที่ระบุ ใช้งานสปริงจนสุด และตรวจสอบว่าแรงอยู่ภายในพิกัดความเผื่อ สำหรับไม้แขวนเสื้อแบบสปริงคงที่ เราจะวาดกราฟเส้นโค้งการรับน้ำหนัก-การโก่งตัว และยืนยันว่าเส้นโค้งนั้นราบเรียบภายในระยะขอบการออกแบบ เครื่องชั่งเคลื่อนที่ได้รับการตรวจสอบแล้ว และการเชื่อมต่อทั้งหมดได้รับการตรวจสอบคุณภาพเกลียวและความสมบูรณ์ของการเชื่อม

Q4: เวลานำมาตรฐานของคุณคือเท่าไร?

สำหรับชุดแขวนมาตรฐานที่มีช่วงการรับน้ำหนักทั่วไป 20–25 วัน หากคุณต้องการฮาร์ดแวร์สเตนเลส 304 สารเคลือบพิเศษ หรือการเดินทางที่ไม่ได้มาตรฐาน โปรดใช้เวลาประมาณ 30–40 วัน แพ็คเกจโครงการขนาดใหญ่จะมีกำหนดการผลิตเฉพาะ และเราจะให้คำมั่นสัญญาในการส่งมอบที่แน่นอนแก่คุณพร้อมกับใบเสนอราคา

Q5: พวกเขาจัดส่งอย่างไร?

ชุดแขวนแบ่งออกเป็นชิ้นต่างๆ ที่สามารถจัดการได้ ได้แก่ ตัวเรือนสปริง ชุดราวแขวน และที่หนีบ บรรจุรวมกันในลังไม้พร้อมบุกันน้ำ แต่ละลังจะมีหมายเลขแท็กที่แขวนเพื่อให้ทีมงานไซต์งานสามารถจับคู่กับส่วนรองรับท่อที่วาดได้ทันที

การปรับแต่งที่เราจัดการเป็นประจำ

ลูกค้าจำนวนมากคิดว่าไม้แขวนสปริงมาในรูปแบบรายการแค็ตตาล็อกมาตรฐานเท่านั้น นั่นไม่ใช่วิธีการทำงานของเรา ไม้แขวนเสื้อแบบสปริงส่วนใหญ่ที่เราจัดส่งจะมีรายละเอียดแบบกำหนดเองอย่างน้อยหนึ่งรายการ ไม่ว่าจะเป็น:

ขยายการเดินทางเพื่อรองรับการเคลื่อนที่ของแผ่นดินไหวขนาดใหญ่

ความยาวก้านแบบกำหนดเองสำหรับระยะห่างเหนือศีรษะโดยเฉพาะ

โครงสร้างเหล็กสเตนเลสสำหรับสภาพแวดล้อมชายฝั่งหรือที่มีฤทธิ์กัดกร่อน

วัสดุสปริงอุณหภูมิสูงสำหรับสายการผลิตที่มีอุณหภูมิสูงกว่า 400°C

ระบบสีพิเศษ — อีพ็อกซี่ ไพรเมอร์ที่มีสังกะสีสูง หรือการเคลือบทางทะเล

คุณไม่จำเป็นต้องติดท่อเข้ากับไม้แขวนเสื้อของเรา เราจะสร้างที่แขวนไว้กับท่อของคุณ

สิ่งที่เราได้เรียนรู้จากโครงการจริง

ประเด็นที่เป็นประโยชน์บางประการที่ควรทราบหากคุณกำลังเขียนข้อกำหนดการรองรับท่อ:

ในการวิ่งทางตรงยาวๆ อย่าแก้ไขจุดรับทุกจุด ปล่อยให้ไม้แขวนสปริงดูดซับการเจริญเติบโต และวางพุกอย่างมีกลยุทธ์ เราสามารถช่วยวางโครงว่าไม้แขวนเสื้อตัวไหนไปอยู่ที่ไหน หากวิศวกรความเค้นท่อของคุณให้ข้อมูลการเคลื่อนไหว

หากท่อเป็นฉนวน ให้ระบุประเภทแคลมป์และบุด้านหน้า การต่อฉนวนที่จุดแขวนหลังการติดตั้งยุ่งยากและมีราคาแพง

สำหรับการติดตั้งกลางแจ้งในพื้นที่ชื้นหรือชายฝั่ง ให้ระบุฮาร์ดแวร์สแตนเลสหรืออย่างน้อยก็ชุบสังกะสีแบบจุ่มร้อน แท่งเหล็กกล้าคาร์บอนจะดูดีในวันแรก แต่จะไม่เป็นเช่นนั้นหลังจากผ่านไปสองฤดูฝน

วิถีเทียนซุ่น

เราไม่ใช่บริษัทการค้าที่นำชิ้นส่วนของผู้อื่นมาใส่ในกล่องของเรา เราทำสิ่งเหล่านี้ในโรงงานของเราเองในหยางโจว เราซื้อเหล็ก ตัดเฉือนส่วนประกอบ หมุนและทดสอบสปริง ประกอบชิ้นส่วน ทาสี บรรจุ และจัดส่ง ไม่มีขั้นตอนกลางที่สูญเสียคุณภาพ

ในช่วงหลายปีที่ผ่านมา เราได้จัดหาแพ็คเกจไม้แขวนเสื้อสปริงแบบสมบูรณ์สำหรับโครงการที่ดำเนินไปโดยไม่มีปัญหาตั้งแต่เริ่มต้นและหลายปีของการดำเนินงาน นั่นเป็นเหตุผลว่าทำไมลูกค้าของเรามากกว่า 70% กลับมา ไม่ใช่เพราะเราถูกที่สุด (เรายุติธรรม ไม่ถูก) แต่เป็นเพราะไม้แขวนเสื้อมาตรงเวลา ใส่แบบ และทำงานต่อไป

หากคุณกำลังกำหนดราคาโครงการที่ต้องใช้ไม้แขวนสปริง ตัวรองรับสปริงคงที่ หรือปลอกหุ้มท่อหุ้มฉนวนล่วงหน้า โปรดส่งเอกสารข้อมูลหรือมาร์กอัปของคุณมาให้เรา เราจะจัดทำใบเสนอราคาที่เหมาะสม — ส่งตรงจากโรงงาน ไม่มีการมาร์กอัปที่ซ่อนอยู่ — และหากคุณต้องการ เราจะอธิบายตรรกะการออกแบบเบื้องหลังการเลือกของเราให้คุณทราบ คุณสามารถเยี่ยมชมโรงงานและดูสายการผลิตได้ด้วยตัวเอง
