Snubber ไฮดรอลิกสำหรับงานหนักสำหรับการป้องกันการสั่นสะเทือนของท่อและการป้องกันแรงกระแทก

ตัวลดแรงไฮดรอลิกเป็นอุปกรณ์ควบคุมที่ไวต่อความเร็ว ซึ่งใช้เพื่อปกป้องระบบท่อและอุปกรณ์จากโหลดไดนามิกกะทันหัน เช่น เหตุการณ์แผ่นดินไหว ค้อนน้ำ ค้อนไอน้ำ ลมกระโชก และภาวะชั่วครู่ของการสะดุดของปั๊ม ในขณะเดียวกันก็ช่วยให้การเคลื่อนที่ช้าๆ จากการขยายตัวและการหดตัวเนื่องจากความร้อนไม่มีสิ่งกีดขวาง ต่างจากตัวรองรับสปริงที่รับน้ำหนักท่อ ตัวตัดไฮดรอลิกไม่มีภาระคงที่ภายใต้สภาวะการทำงานปกติ โดยจะทำงานเมื่อความเร็วของท่อเกินเกณฑ์ที่กำหนดไว้เท่านั้น

เทคโนโลยีไปป์ไลน์หยางโจว Tianshunผลิตตัวตัดไฮดรอลิกที่ออกแบบมาเพื่อใช้ในระบบท่อผลิตไฟฟ้า ปิโตรเคมี และระบบท่อเกรดนิวเคลียร์ แต่ละยูนิตใช้ลูกสูบที่เคลื่อนที่ผ่านของไหลไฮดรอลิกภายในกระบอกสูบที่ปิดสนิท ที่ความเร็วต่ำ — โดยทั่วไปของการเติบโตทางความร้อน — ของไหลไหลผ่านอย่างอิสระผ่านรูที่ปรับเทียบแล้ว และตัวดูแคลนออกแรงต้านทานเล็กน้อย เมื่อเหตุการณ์กะทันหันทำให้ท่อเคลื่อนที่เร็วกว่าความเร็วไก การไหลของช่องเปิดจะถูกจำกัด แรงดันของของไหลจะเพิ่มขึ้น และตัวลดจะล็อคเข้าสู่โหมดการควบคุมที่เข้มงวด เพื่อถ่ายโอนภาระแบบไดนามิกไปยังโครงสร้างอาคาร

การออกแบบและการก่อสร้าง

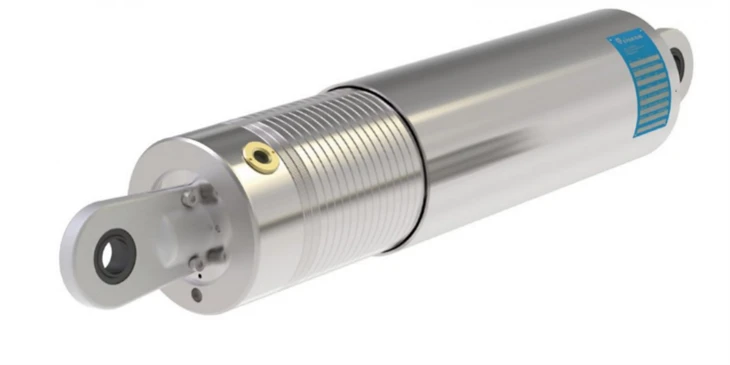

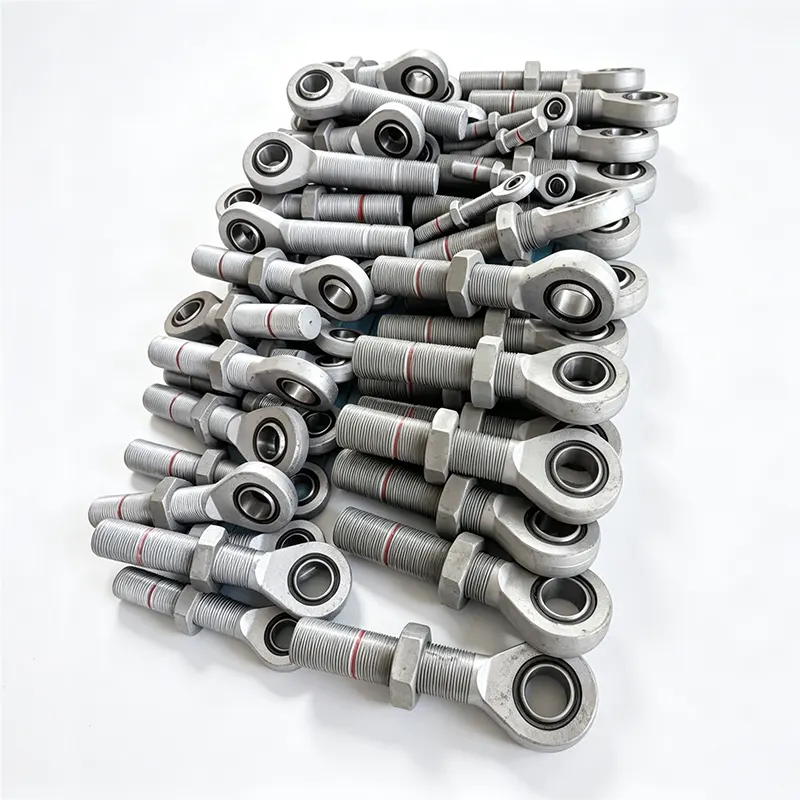

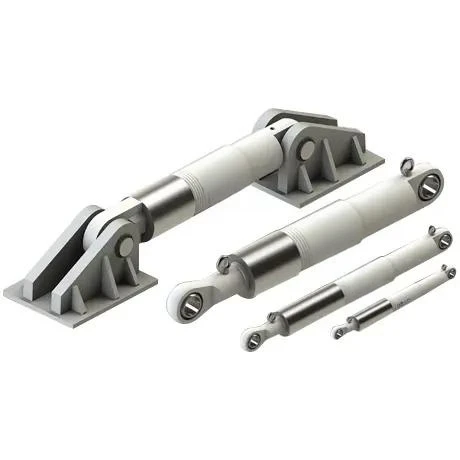

ตัวตัดไฮดรอลิกมาตรฐานของเราประกอบด้วยกระบอกสูบเหล็กกล้าคาร์บอนหรือโลหะผสม ก้านลูกสูบชุบแข็งพร้อมการเคลือบป้องกันการกัดกร่อน และน้ำมันไฮดรอลิกสมรรถนะสูงที่จัดระดับไว้สำหรับช่วงอุณหภูมิที่กว้าง การเชื่อมต่อปลายมีให้เลือกหลายรูปแบบ รวมถึงร็อดอาย เคลวิส ข้อต่อลูกหมาก และปลายเกลียว ช่วยให้สามารถติดตั้งได้ทุกทิศทาง ทั้งแนวนอน แนวตั้ง หรือมุม

ผู้ดูถูกแต่ละรายได้รับการบรรจุจากโรงงาน ปิดผนึก และผ่านการทดสอบล่วงหน้าแล้ว การชดเชยความร้อนภายในรองรับการเปลี่ยนแปลงปริมาตรของเหลวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิโดยรอบ ป้องกันการล็อคผิดพลาดหรือการโหลดล่วงหน้าที่ไม่พึงประสงค์ในการบริการปกติ

ช่วงประสิทธิภาพ

ความสามารถในการรับน้ำหนักมีตั้งแต่ประมาณ 5 kN ถึง 500 kN และสูงกว่าสำหรับหน่วยงานหนักแบบกำหนดเอง ระยะชักมาตรฐานประกอบด้วย 100 มม. 150 มม. 200 มม. 300 มม. และ 500 มม. โดยมีระยะชักที่ยาวขึ้นตามคำขอ ความเร็วทริกเกอร์ — ความเร็วที่ตัวลดเปลี่ยนจากการเคลื่อนที่อย่างอิสระไปสู่การยับยั้ง — โดยทั่วไปจะมีการสอบเทียบระหว่าง 5 มม./วินาที และ 50 มม./วินาที ขึ้นอยู่กับข้อกำหนดของโครงการ และสามารถปรับให้เหมาะกับความต้องการในการติดตั้งส่วนบุคคลได้

ช่วงอุณหภูมิการทำงานของหน่วยมาตรฐานคือ -40°C ถึง +120°C โดยมีตัวแปรอุณหภูมิสูงและของเหลวเกรดนิวเคลียร์สำหรับการใช้งานเฉพาะทาง

มาตรฐานและคุณสมบัติ

ตัวตัดไฮดรอลิกของเราได้รับการออกแบบและทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง รวมถึง MSS SP-69, ASME B31.1, ASME B31.3 และข้อกำหนด IEEE สำหรับบริการนิวเคลียร์ แต่ละหน่วยผ่านการทดสอบการทำงาน การทดสอบแรงดัน และการทดสอบการรั่วก่อนจัดส่ง สำหรับโครงการนิวเคลียร์และโครงการที่มีสเปคสูง เราสามารถจัดเตรียมเอกสารคุณสมบัติฉบับสมบูรณ์ รวมถึงการทดสอบวงจร อายุของสิ่งแวดล้อม และรายงานคุณสมบัติแผ่นดินไหวได้ตามต้องการ

การใช้งานทั่วไป

ตัวลดไฮดรอลิกจะถูกระบุทุกที่ที่ระบบท่อต้องเคลื่อนที่อย่างอิสระภายใต้สภาวะความร้อน แต่ต้องถูกยับยั้งจากเหตุการณ์แบบไดนามิก การติดตั้งเบื้องต้นประกอบด้วยท่อไอน้ำหลักและท่อป้อนน้ำในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์ ลูปสารหล่อเย็นของเครื่องปฏิกรณ์ ท่อส่ง LNG และ LPG ท่อทางออกของเตาเผาโรงกลั่น สายการผลิตแรงดันสูง และท่อส่งข้ามประเทศในเขตแผ่นดินไหว

บูรณาการระบบกับส่วนประกอบท่ออื่นๆ

ตัวลดไฮดรอลิกมักเป็นส่วนหนึ่งของแผนการรองรับท่อที่ครอบคลุม โดยทำงานร่วมกับส่วนประกอบอื่นๆ แทนที่จะเปลี่ยนใหม่ ไม้แขวนเสื้อแบบสปริงแบบปรับได้และแบบสปริงคงที่จะรับน้ำหนักของท่อและรองรับการเคลื่อนตัวของความร้อนได้ช้า ในขณะที่ตัวลดแรงกดจะให้แรงยึดแบบไดนามิกแบบขนานที่จุดรองรับเดียวกันหรือที่อยู่ติดกัน ในสายการผลิตที่มีข้อต่อขยายของเบลโลว์โลหะ ตัวลดจะป้องกันเบลโลว์จากการยืดออกมากเกินไปหรือการบีบอัดมากเกินไปในระหว่างเหตุการณ์ชั่วคราว

กลุ่มผลิตภัณฑ์ที่กว้างขึ้นของเราครอบคลุมแพ็คเกจการรองรับการวางท่อแบบเต็มและความยืดหยุ่น: ส่วนรองรับสปริงและไม้แขวนสปริงทุกประเภท, ส่วนรองรับท่อแบบแข็ง, ส่วนรองรับท่อ, ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าสำหรับการบริการเย็นและร้อน และกลุ่มข้อต่อขยายที่สมบูรณ์ ช่วยให้ผู้รับเหมา EPC และผู้ใช้ปลายทางสามารถจัดหาผู้ปฏิเสธ การสนับสนุน และส่วนประกอบการขยายจากผู้ผลิตรายเดียว ทำให้การประสานงานและความรับผิดชอบด้านคุณภาพง่ายขึ้น

คุณภาพและบริการ

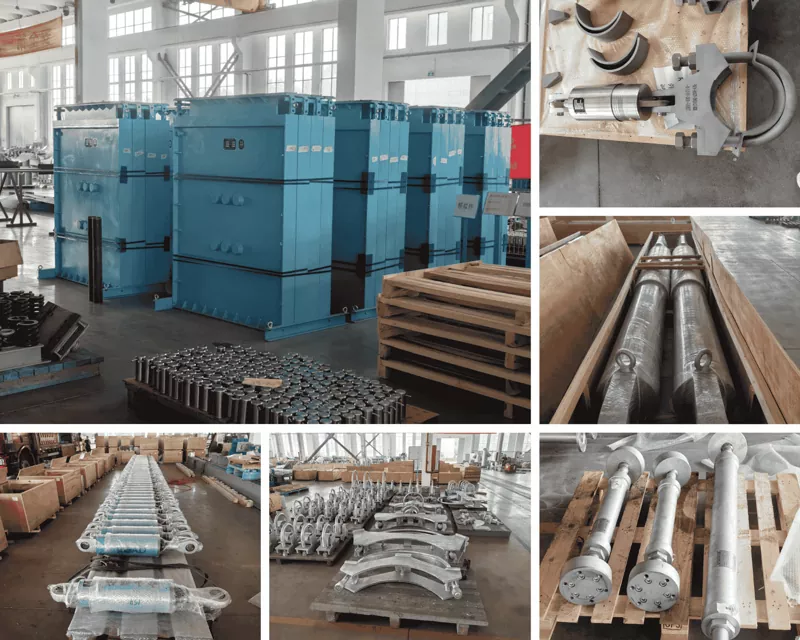

ตัวรัดไฮดรอลิกทุกตัวได้รับการประกอบและทดสอบในโรงงานภายในของเราภายใต้ระบบการจัดการคุณภาพ ISO 9001:2015 ของเรา เราสนับสนุนลูกค้าด้วยการให้ความช่วยเหลือด้านขนาด คำแนะนำในการติดตั้ง และคำแนะนำในการบำรุงรักษาตามกำหนดเวลา เวลานำมาตรฐานสำหรับหน่วยแค็ตตาล็อกคือสามถึงห้าสัปดาห์ โดยสามารถเร่งการผลิตได้ตามข้อตกลงล่วงหน้า ด้วยประสบการณ์กว่า 14 ปีในการจัดหาส่วนประกอบไปป์ไลน์ไปยังกว่า 45 ประเทศ เรานำเสนอโซลูชัน snubber ทั้งแบบมีวางจำหน่ายทั่วไปและแบบกำหนดเองได้เต็มรูปแบบสำหรับโครงการโครงสร้างพื้นฐานที่สำคัญทั่วโลก

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างตัวลดไฮดรอลิกและตัวแขวนแบบสปริง?

ไม้แขวนแบบสปริงเป็นตัวรองรับน้ำหนักที่รับน้ำหนักของท่อในขณะที่ปล่อยให้ความร้อนเคลื่อนตัวได้ ตัวตัดไฮดรอลิกไม่มีภาระคงที่ เป็นอุปกรณ์ควบคุมที่ยังคงเคลื่อนที่ได้อย่างอิสระด้วยความเร็วความร้อนต่ำ แต่ล็อคอย่างแน่นหนาเมื่อเกิดเหตุการณ์ไดนามิกกะทันหัน เช่น แผ่นดินไหวหรือค้อนน้ำ ทั้งสองมักจะติดตั้งร่วมกันในตำแหน่งท่อเดียวกัน

"ความเร็วทริกเกอร์" หมายถึงอะไร?

ความเร็วทริกเกอร์หรือความเร็วการล็อคคือความเร็วลูกสูบที่ตัวลดความเร็วเปลี่ยนจากการเคลื่อนที่แบบไร้ความต้านทานต่ำไปเป็นโหมดควบคุมแบบเข้มงวด มีการสอบเทียบโดยการปรับขนาดของช่องการไหลภายใน ค่าทั่วไปอยู่ในช่วงตั้งแต่ 5 มม./วินาที ถึง 50 มม./วินาที ซึ่งเลือกไว้เพื่อให้การเติบโตทางความร้อนปกติไม่ถึงความเร็วทริกเกอร์ แต่เหตุการณ์ไดนามิกจะเกินความเร็วเสมอ

ตัวตัดไฮดรอลิกจำเป็นต้องได้รับการบำรุงรักษาหรือไม่?

ใช่ แต่ในระยะเวลาอันยาวนาน ภายใต้สภาวะการทำงานปกติ เราแนะนำให้มีการตรวจสอบทุกๆ สามถึงห้าปี และยกเครื่องใหม่ทั้งหมด รวมถึงการเปลี่ยนของเหลวและการต่ออายุซีลทุกๆ สิบปี อายุการใช้งานแตกต่างกันไปตามอุณหภูมิ จำนวนรอบ และสภาวะแวดล้อม การใช้งานด้านการบริการหรือด้านนิวเคลียร์ที่รุนแรงจะมีระยะเวลาการตรวจสอบที่สั้นลงตามข้อกำหนดของโครงการ

สามารถติดตั้ง snubber ได้ทุกทิศทางหรือไม่?

ใช่. ตัวลดไฮดรอลิกทำงานในทิศทางใดก็ได้ — แนวนอน แนวตั้ง หรือเอียง — เนื่องจากลูกสูบทำหน้าที่ในแรงตึงตามแนวแกนและแรงอัดโดยไม่คำนึงถึงแรงโน้มถ่วง การเชื่อมต่อส่วนปลาย (เคลวิส, ข้อต่อลูกหมาก, ร็อดอาย) ได้รับเลือกให้ตรงกับมุมการติดตั้งและประเภทของสิ่งที่แนบมากับโครงสร้าง

ฉันจะกำหนดขนาดตัวลดขนาดไฮดรอลิกสำหรับระบบท่อของฉันได้อย่างไร

การกำหนดขนาดจะขึ้นอยู่กับโหลดไดนามิกสูงสุดที่ตัว snubber ต้องควบคุม และจังหวะความร้อนทั้งหมดที่ต้องรองรับโดยไม่ต้องลดระดับลง โหลดแบบไดนามิกมักจะมาจากการวิเคราะห์ความเค้นของท่อภายใต้แผ่นดินไหว ค้อนน้ำ หรือโหลดลม ทีมวิศวกรของเราสามารถช่วยปรับขนาดได้หากคุณระบุน้ำหนักบรรทุกที่คาดหวัง ระยะชักที่ต้องการ อุณหภูมิในการทำงาน และรหัสโครงการที่เกี่ยวข้อง
