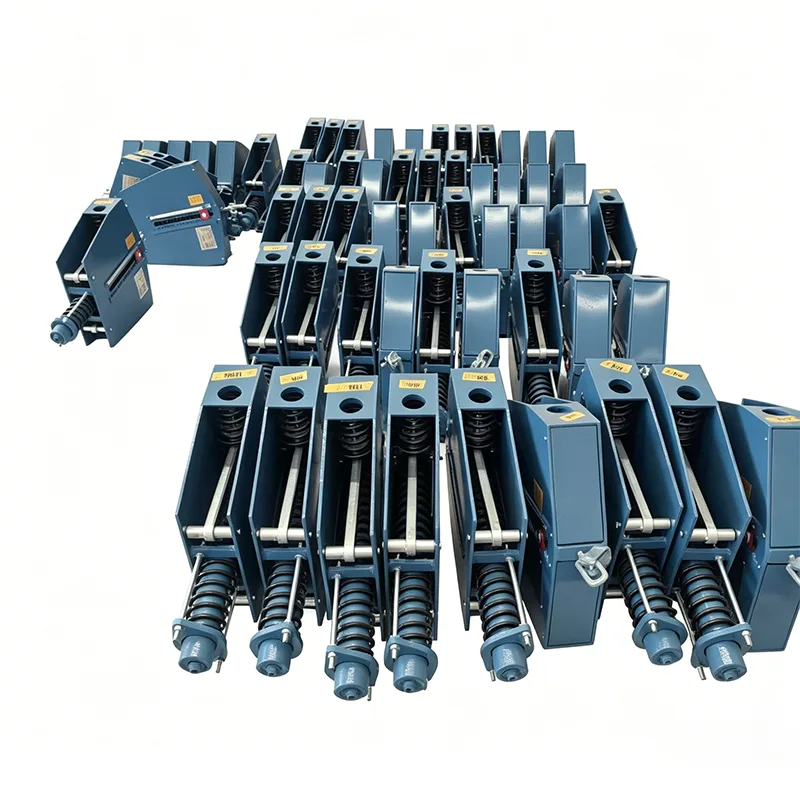

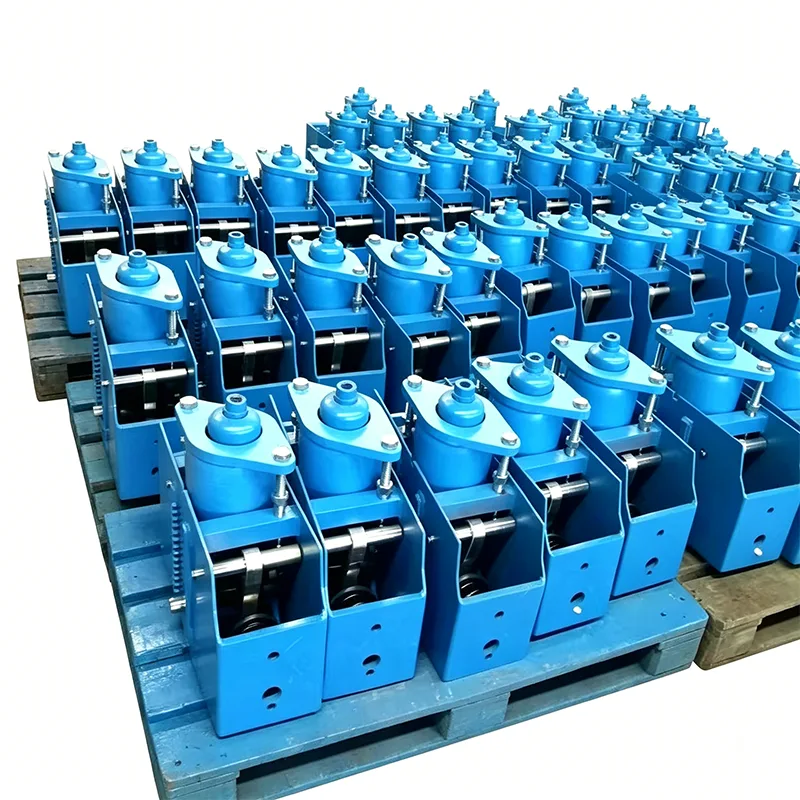

การรองรับสปริงคงที่ในแนวตั้ง

เมื่อท่อมีการเคลื่อนตัวในแนวตั้งขนาดใหญ่ (เกิน 100 มม.) และมีความไวอย่างยิ่งต่อการเปลี่ยนแปลงของโหลด อัตราการเปลี่ยนแปลงของโหลด (≤25%) ของสปริงรองรับแบบแปรผันธรรมดาสามารถนำไปสู่ความเครียดที่มากเกินไปของท่อ ความเสียหายต่อส่วนต่อประสานของอุปกรณ์ หรือแม้แต่การแตกของท่อ ส่วนรองรับสปริงคงที่ในแนวตั้งให้แรงรองรับที่เกือบคงที่ (อัตราการเปลี่ยนแปลงของโหลด ≤5%) ตลอดจังหวะการทำงานทั้งหมดตามหลักความสมดุลของโมเมนต์ ซึ่งช่วยแก้ปัญหาความท้าทายในการควบคุมความเค้นสำหรับท่อที่มีการเคลื่อนที่ขนาดใหญ่ได้อย่างสมบูรณ์

หลักการทำงาน

ส่วนรองรับสปริงคงที่ในแนวตั้งใช้ความสมดุลระหว่างแรงสปริงและโมเมนต์ที่เกิดจากกลไกการเชื่อมต่อ เมื่อท่อขยับขึ้นและลง การเปลี่ยนรูปของสปริงจะได้รับการชดเชยอย่างแม่นยำด้วยระบบลูกเบี้ยวและระบบเชื่อมต่อ ทำให้แรงรองรับเอาท์พุตมีความเสถียร การออกแบบนี้ช่วยลดความผันผวนของโหลดที่เกิดจากการเคลื่อนตัวของท่อโดยสิ้นเชิง ปกป้องท่อและอุปกรณ์ที่เชื่อมต่อจากความเครียดเพิ่มเติม

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

รายละเอียดโครงสร้างผลิตภัณฑ์

ตัวรองรับสปริงคงที่แนวตั้งแบบมาตรฐานใช้การออกแบบโมดูลาร์ ซึ่งประกอบด้วยส่วนประกอบอิสระต่อไปนี้ เพื่อการบำรุงรักษาและการเปลี่ยนที่ไซต์งานได้ง่าย:

▶  ชุดสปริง: สปริงอัลลอยด์ความแข็งแรงสูงที่ผ่านการอบชุบด้วยความร้อนเพื่อรักษาเสถียรภาพ

▶  กลไกการทรงตัวของโมเมนต์: ระบบลูกเบี้ยวและระบบเชื่อมต่อที่กลึงอย่างแม่นยำ

▶  อุปกรณ์ปรับโหลด: การปรับสลักเกลียวด้านบนเพื่อการปรับแต่งอย่างละเอียดระหว่างการทำงาน

▶  ระบบบ่งชี้การกระจัด: แผ่นสเกลที่ชัดเจนแสดงการกระจัดของท่อแบบเรียลไทม์

▶  ชุดการเชื่อมต่อด้านบนและด้านล่าง: ตัวเลือกการเชื่อมต่อที่หลากหลายเพื่อปรับให้เข้ากับเงื่อนไขการติดตั้งที่แตกต่างกัน

▶  เคสป้องกัน: การออกแบบที่ปิดสนิทเพื่อป้องกันฝุ่นและสารกัดกร่อนเข้าไป

ข้อได้เปรียบหลักที่แตกต่าง

ตารางการเลือกข้อกำหนดมาตรฐาน

สถานการณ์การติดตั้งที่เกี่ยวข้อง

ส่วนรองรับสปริงคงที่ในแนวตั้งเหมาะอย่างยิ่งสำหรับระบบท่อต่อไปนี้ที่ต้องการการติดตั้งในแนวตั้งและการกระจัดขนาดใหญ่:

▶  ท่อส่งไอน้ำหลักและท่ออุ่นไอน้ำในโรงไฟฟ้า

▶  ท่อส่งกระบวนการที่มีอุณหภูมิสูงและแรงดันสูงในการกลั่นปิโตรเลียมและโรงงานเคมี

▶  ท่อส่งของเหลวแบบไครโอเจนิกส์ในคลัง LNG

▶  ท่อส่งก๊าซและออกซิเจนในเตาหลอมเหล็กในโรงงานเหล็ก

▶  สายหลักไอน้ำอุณหภูมิสูงสำหรับเครื่องทำความร้อนส่วนกลางในเมือง

▶  ท่อเชื่อมต่อทางเข้าและทางออกของถังเก็บขนาดใหญ่

แนวทางการติดตั้งและบำรุงรักษา

▶  การตรวจสอบก่อนการติดตั้ง: ตรวจสอบว่ารุ่นผลิตภัณฑ์ น้ำหนักบรรทุก และการโก่งตัวเป็นไปตามข้อกำหนดการออกแบบ และตรวจสอบความเสียหายระหว่างการขนส่ง

▶  ข้อควรระวังในการติดตั้ง: ให้ส่วนรองรับอยู่ในแนวตั้งโดยมีค่าเบี่ยงเบนไม่เกิน 1°; ถอดอุปกรณ์ล็อคการเคลื่อนย้ายออกหลังการติดตั้ง

▶  การทดสอบก่อนการปฏิบัติงาน: ปรับโหลดอย่างละเอียดตามเงื่อนไขในสถานที่จริงเพื่อให้แน่ใจว่าไปป์ไลน์อยู่ในระดับเดียวกัน

▶  การบำรุงรักษารายวัน: ตรวจสอบตัวบ่งชี้การเคลื่อนที่และความแน่นของสลักเกลียวเชื่อมต่อทุกๆ หกเดือน ดำเนินการตรวจสอบอย่างครอบคลุมเป็นประจำทุกปี

▶  รอบการเปลี่ยน: อายุการใช้งานของผลิตภัณฑ์สามารถเข้าถึงได้ 15-20 ปีภายใต้สภาพการทำงานปกติ

การตรวจสอบโครงการและการควบคุมคุณภาพ

ตัวรองรับสปริงคงที่แนวตั้งของเราได้รับการตรวจสอบในโครงการสำคัญๆ มากมายทั่วโลก รวมถึง:

▶  ระบบท่อส่งไอน้ำหลักของโรงไฟฟ้าพลังความร้อน 300MW

▶  โครงการบูรณาการการกลั่นและเคมี 10 ล้านตันต่อปี

▶  โครงการท่อส่งไครโอเจนิกของคลัง LNG

ผลิตภัณฑ์ทั้งหมดผ่านขั้นตอนการควบคุมคุณภาพอย่างเข้มงวด:

▶ การตรวจสอบวัตถุดิบที่เข้ามา: เหล็กแต่ละชุดต้องได้รับการวิเคราะห์สเปกตรัมและการทดสอบคุณสมบัติทางกล

▶  การตัดเฉือนส่วนประกอบหลัก: ใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC เพื่อรับรองความถูกต้องของมิติ

▶  การทดสอบประสิทธิภาพของสปริง: สปริงแต่ละอันต้องผ่านรอบความล้า 100,000 รอบ

▶  การทดสอบประสิทธิภาพของเครื่องจักรโดยสมบูรณ์: แต่ละยูนิตผ่านการทดสอบประสิทธิภาพของแรงคงที่เต็มจังหวะ

▶  การตรวจสอบโรงงานขั้นสุดท้าย: ออกเอกสารรับรองคุณภาพให้ครบถ้วน

ระบบการจัดการคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานสากล รวมถึง CE และ API

บริการสนับสนุน

▶  เลือกทางเทคนิคและวิเคราะห์ความเค้นไปป์ไลน์ได้ฟรี

▶  บริการออกแบบเฉพาะสำหรับผลิตภัณฑ์ที่ไม่ได้มาตรฐาน

▶  คำแนะนำในการติดตั้งนอกสถานที่และการฝึกอบรมทางเทคนิค

▶ ระยะเวลาการรับประกัน 12 เดือนพร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน

▶  จัดหาอะไหล่ฉุกเฉินพร้อมการตอบสนองภายใน 48 ชั่วโมง

สำหรับข้อมูลโดยละเอียดเพิ่มเติมเกี่ยวกับตัวรองรับสปริงคงที่ในแนวตั้ง โปรดติดต่อทีมเทคนิคของเราเพื่อขอคำแนะนำในการเลือกโดยมืออาชีพ

คำถามที่พบบ่อย (FAQ)

ถาม: ตัวรองรับสปริงคงที่ในแนวตั้งและแนวนอนแตกต่างกันอย่างไร?

ตอบ: ความแตกต่างหลักอยู่ที่วิธีการติดตั้งและการยึดครองพื้นที่ ส่วนรองรับสปริงคงที่แนวตั้งได้รับการติดตั้งในแนวตั้งและใช้พื้นที่แนวนอนน้อยกว่า ทำให้เหมาะสำหรับพื้นที่ชั้นวางท่อแคบ ส่วนรองรับสปริงคงที่แนวนอนได้รับการติดตั้งในแนวนอนและใช้พื้นที่แนวตั้งมากขึ้น เหมาะสำหรับสถานที่ที่มีพื้นที่ส่วนหัวเพียงพอ

ถาม: Vertical Constant Spring Support สามารถปรับโหลดที่ไซต์งานได้หรือไม่

ก. ใช่. ผลิตภัณฑ์มีโบลท์ปรับโหลดเฉพาะที่ด้านบน ช่วยให้ปรับแต่งอย่างละเอียดระหว่างการทำงานของท่อโดยไม่ต้องปิดเครื่อง ช่วงการปรับคือ ±10% ของโหลดที่กำหนด

ถาม: ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำหรือไม่

ก. ใช่. เรานำเสนอรุ่นอุณหภูมิต่ำพิเศษที่ใช้วัสดุที่ทนต่อความเย็นจัดและกระบวนการบำบัดแบบพิเศษ สามารถทำงานได้ตามปกติที่อุณหภูมิต่ำถึง -196°C และเหมาะสำหรับระบบท่อส่งความเย็น เช่น LNG
