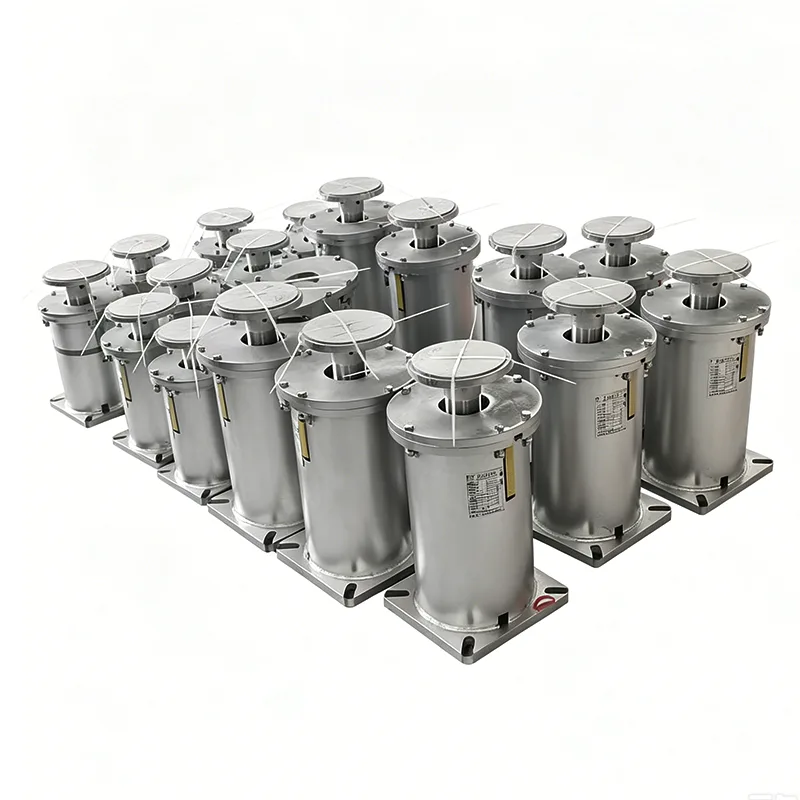

รองรับสปริงแบบปรับได้สำหรับการเคลื่อนตัวด้วยความร้อนของท่อพร้อมโหลดที่แปรผันได้

ไม่ใช่ทุกท่อที่ต้องการแรงรองรับคงที่ ในความเป็นจริง สายการผลิตส่วนใหญ่ที่เราจัดการด้วย เช่น การวางท่อในกระบวนการผลิต ส่วนหัวของยูทิลิตี้ ท่อน้ำหล่อเย็น ทำงานได้ดีกับสปริงที่รองรับแบบแปรผันได้ ที่เทียนซุ่นเราได้จัดหาชุดสปริงแบบแปรผันจากโรงงานหยางโจวของเรามาเป็นเวลา 14 ปีแล้ว และอาจเป็นสปริงประเภทที่รองรับบ่อยที่สุดที่เราจัดส่ง หากคุณเดินผ่านชั้นวางท่อของโรงไฟฟ้าหรือโรงกลั่น เป็นไปได้ว่ากระป๋องสปริงที่คุณเห็นห้อยลงมาจากเหล็กหรือวางอยู่บนเสารูปตัว T นั้นมีสปริงแบบปรับได้

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะของไม้แขวนเสื้อสปริงแบบแปรผัน	ตัวอย่าง
ประเภทไม้แขวนเสื้อ / การกำหนดค่า	ประเภท A, B, C, D, E, F, G
ขนาดสปริง / หมายเลข	หมายเลข 0 - หมายเลข 22
ช่วงการเดินทาง	30 มม., 60 มม., 90 มม., 120 มม. 180 มม
โหลดปฏิบัติการ	0.2 กิโลนิวตัน - 400 กิโลนิวตัน
โหลดที่ติดตั้ง (โหลดเย็น)	กิโลนิวตัน / กิโลกรัมเอฟ
โหลดปฏิบัติการ (โหลดร้อน)	กิโลนิวตัน / กิโลกรัมเอฟ
ทิศทางการเคลื่อนไหว	ขึ้น/ลง
ความแปรปรวน (%)	≤ 25% (มาตรฐาน)
การรักษาพื้นผิว	Galv จุ่มร้อน / ทาสี
วัสดุที่อยู่อาศัย	เหล็กกล้าคาร์บอน (Q235/Q355)

แนวคิดนี้ตรงไปตรงมา: เมื่อท่อขยับขึ้นหรือลงเนื่องจากการขยายตัวทางความร้อน สปริงภายในจะบีบอัดหรือคลายตัว และแรงรองรับจะเปลี่ยนไปเล็กน้อย นั่นคือส่วน "ตัวแปร" การเปลี่ยนแปลงแรงเป็นสิ่งที่คาดเดาได้และอยู่ภายในช่วงที่วิศวกรความเค้นท่อของคุณอนุญาตไว้แล้ว เมื่อรูปแบบการโหลดที่อนุญาตคือ 15% หรือ 20% คุณไม่จำเป็นต้องใช้จ่ายเพิ่มเติมกับรองรับสปริงอย่างต่อเนื่อง. คุณจะได้รับฟังก์ชันเดียวกันนี้ — การดูดซับการเคลื่อนที่ในแนวตั้ง, การแบกน้ำหนัก — ด้วยต้นทุนที่ต่ำกว่าและด้วยการออกแบบที่เรียบง่ายและกะทัดรัดยิ่งขึ้น นั่นเป็นสาเหตุที่ข้อมูลจำเพาะของโปรเจ็กต์มักจะแสดงรายการสปริงแบบแปรผันเป็นค่าเริ่มต้น โดยเรียกเฉพาะประเภทคงที่สำหรับจุดเชื่อมต่อที่สำคัญเท่านั้น

รองรับสปริงแบบแปรผันในภาพที่ใหญ่ขึ้น

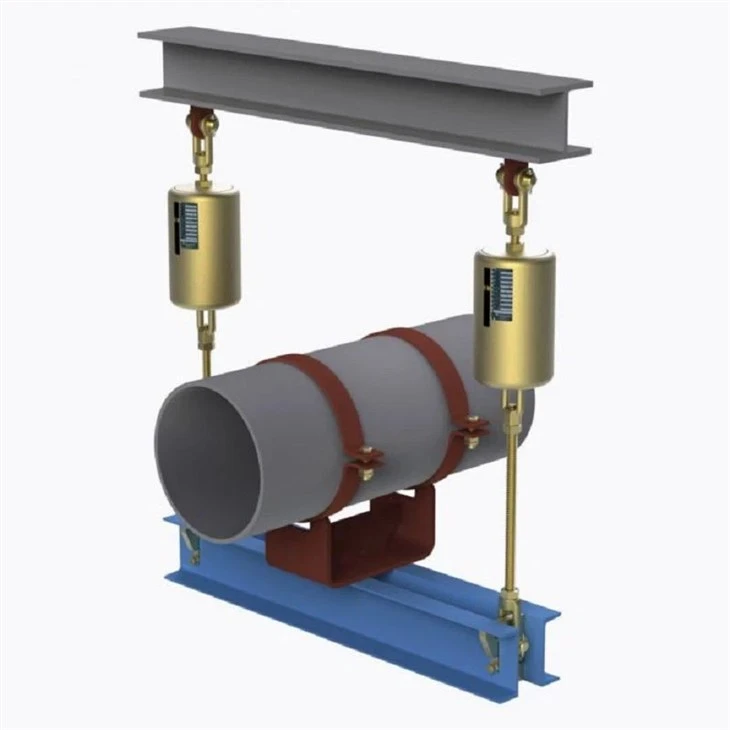

บนชั้นวางท่อ ส่วนรองรับสปริงแบบแปรผันแทบจะไม่อยู่ด้วยตัวเอง โดยปกติแล้วจะทำงานร่วมกันกับส่วนรองรับท่อแบบแข็งและส่วนหุ้มท่อที่รับน้ำหนักที่ตายแล้วและนำทางท่อ สปริงแบบแปรผันรองรับการเคลื่อนที่ในแนวตั้ง เมื่อส่วนประกอบสปริงตัวเดียวกันถูกติดตั้งเข้ากับส่วนประกอบที่เชื่อมต่อด้านบนซึ่งห้อยจากเหล็กเหนือศีรษะ การตั้งค่าทั้งหมดมักเรียกว่าไม้แขวนสปริง ซึ่งยังคงเป็นกลไกสปริงแบบแปรผันได้ เพียงติดตั้งแบบกลับหัว และบนแนวฉนวนเย็น คุณมักจะเห็นส่วนรองรับสปริงจับคู่กับส่วนรองรับท่อหุ้มฉนวนล่วงหน้าที่จุดสัมผัสของท่อ ดังนั้นฉนวนจึงไม่ถูกบดขยี้และท่อเย็นไม่เหงื่อออก

มีอะไรอยู่ภายในตัวรองรับสปริงแบบแปรผัน

เรารักษาการออกแบบของเราให้เรียบง่ายและทนทาน วัสดุก่อสร้างทั่วไปที่เราใช้มีดังนี้:

ส่วนประกอบ	วัสดุ	เหตุใดเราจึงใช้มัน
คอยล์สปริง	เหล็กสปริง 60Si2MnA หรือ 50CrVA	อายุการใช้งานยาวนาน ผ่านการทดสอบโหลดแล้วและตั้งค่าไว้ล่วงหน้าแล้ว
ที่อยู่อาศัย (กระป๋อง)	เหล็กกล้าคาร์บอน Q235B ทาสี RAL 5015 สีน้ำเงิน	เชื่อมได้ แข็งแรง ทนทานต่อสภาพอากาศ
ฝาสปริง / หน้าแปลนรับน้ำหนัก	เหล็กหลอม Q235B หรือ 20 #	ถ่ายเทภาระของท่อไปยังสปริงอย่างสม่ำเสมอ
ตัวบ่งชี้การเดินทางและมาตราส่วน	สแตนเลสหรืออลูมิเนียมอโนไดซ์	อ่านชัดเจน ไม่เป็นสนิม
การเชื่อมต่อด้านล่าง (บูชเกลียวหรือหน้าแปลน)	เหล็กกล้าคาร์บอน A105	NPT มาตรฐานหรือหน้าแปลนตามคำขอ

ลวดสปริงทั้งหมดมาพร้อมกับใบรับรองการทดสอบของโรงงาน เราเจาะสปริงและตั้งค่าไว้ล่วงหน้าก่อนการประกอบ ซึ่งจะกำจัดชุดเริ่มต้นใดๆ ออกไป และทำให้แน่ใจว่าเส้นโค้งการรับน้ำหนักและส่วนเบี่ยงเบนนั้นตรงกับข้อมูลการออกแบบ

มาตรฐานที่เราทำงานเพื่อ

ANSI/MSS SP-58 – ควบคุมการออกแบบและการผลิตอุปกรณ์รองรับท่อ

ASME B31.3 – การวางท่อกระบวนการ ซึ่งมีการอ้างอิงอย่างกว้างขวางโดย EPC

GB/T 17116 – มาตรฐานจีนสำหรับที่แขวนท่อและส่วนรองรับ

EN 10204 3.1 การรับรองวัสดุเป็นมาตรฐานสำหรับคำสั่งส่งออก

โรงงานของเราใช้ระบบการจัดการคุณภาพ ISO 9001:2015 ทุกขั้นตอนตั้งแต่เหล็กที่เข้ามาจนถึงการทดสอบการรับน้ำหนักขั้นสุดท้าย ได้รับการบันทึกไว้

คำถามที่พบบ่อย

คำถามที่ 1: ฉันควรคาดหวังความผันแปรของโหลดมากน้อยเพียงใด

โดยทั่วไปจะอยู่ระหว่าง 10% ถึง 25% ของภาระร้อน ขึ้นอยู่กับความแข็งของสปริงและระยะเคลื่อนที่ของท่อ รายงานความเค้นท่อของคุณจะบอกคุณว่ารูปแบบที่อนุญาตคืออะไร หากรายงานแสดงขีดจำกัดที่จำกัด เช่น ต่ำกว่า 5% นั่นคือเวลาที่คุณจะเปลี่ยนไปใช้แนวรองรับสปริงคงที่ สำหรับทุกสิ่งทุกอย่าง ตัวแปรก็ใช้ได้

คำถามที่ 2: คุณต้องมีข้อมูลอะไรบ้างในการเลือกหรือเสนอราคาส่วนรองรับสปริงแบบแปรผัน?

ส่งโหลดร้อน โหลดเย็น และปริมาณและทิศทางการเคลื่อนที่ในแนวตั้ง (ขึ้นหรือลง) ให้เรา ภาพวาดส่วนรองรับท่อที่ทำเครื่องหมายไว้หรือภาพสามมิติความเครียดช่วยได้ เราจะเลือกขนาดและชุดสปริงที่เหมาะสม และส่งเอกสารข้อมูลพร้อมค่าที่คำนวณทั้งหมดไปให้คุณก่อนที่เราจะเริ่มการผลิต

คำถามที่ 3: สปริงแบบแปรผันของคุณรองรับการเปลี่ยนกับยี่ห้ออื่นได้หรือไม่

ในแง่ของฟังก์ชั่นใช่ เราสามารถจับคู่ช่วงโหลดและขนาดซองจดหมายกับซีรี่ส์อุตสาหกรรมทั่วไปได้ (ประเภท A, B, C, D, E, F, G ตามมาตรฐาน MSS SP-58) หากโครงการของคุณมีหมายเลขชิ้นส่วนของผู้จำหน่ายรายใดรายหนึ่งอยู่แล้ว โปรดแจ้งหมายเลขชิ้นส่วนเหล่านั้นให้เราทราบ แล้วเราจะทำการอ้างอิงโยง โปรดทราบว่าอาจมีขนาดที่แตกต่างกันเล็กน้อย เราจะแจ้งให้คุณทราบก่อนที่คุณจะสั่งซื้อ

Q4: เวลาในการจัดส่งโดยทั่วไปคือเท่าไร?

หน่วยช่วงโหลดมาตรฐาน: 20–25 วัน หากคุณต้องการตัวเรือนที่ไม่ได้มาตรฐาน สีพิเศษ หรือขอบสแตนเลส ให้รอประมาณ 30–40 วัน เราเก็บคอยล์สปริงทั่วไปและส่วนประกอบกระป๋องไว้อย่างดี ซึ่งจะช่วยเร่งความเร็วได้

คำถามที่ 5: ฉันสามารถหาต้นแบบหรือตัวอย่างก่อนการผลิตได้หรือไม่?

ใช่. สำหรับโครงการขนาดใหญ่ เราสามารถสร้างหน่วยตัวอย่างหนึ่งหรือสองหน่วยเพื่อขออนุมัติก่อนที่จะดำเนินการผลิตเต็มรูปแบบ ต้นทุนตัวอย่างมักจะได้รับการเครดิตตามคำสั่งซื้อหลัก

การทดสอบโหลดไม่ใช่ทางเลือก

ส่วนรองรับสปริงแบบแปรผันทุกอันที่ยื่นออกไปนอกประตูได้รับการทดสอบการรับน้ำหนัก เราตั้งค่าสปริงเป็นโหลดเย็นที่ระบุ จากนั้นให้สปริงเคลื่อนที่จนสุดหลายครั้ง โดยตรวจสอบโหลดที่ตำแหน่งเย็นและร้อน เครื่องชั่งเดินทางได้รับการปรับเทียบและล็อคไว้ ใบรับรองการทดสอบที่สรุปค่าน้ำหนักบรรทุกจริงจะรวมอยู่ในเอกสารการจัดส่ง การตรวจสอบโดยบุคคลที่สามโดย SGS, Bureau Veritas หรือ TÜV มีให้บริการตามคำขอของคุณ

การปรับแต่งที่เราทำทุกวัน

ลูกค้าบางรายคิดว่าตัวรองรับสปริงแบบแปรผันเป็นรายการแค็ตตาล็อกล้วนๆ จากประสบการณ์ของเรา บางทีครึ่งหนึ่งของสิ่งที่เราจัดหาอาจมีการปรับแต่งบางอย่าง:

ความยาวการเดินทางที่ไม่ได้มาตรฐาน (เราได้ดำเนินการไปแล้ว 200 มม.+ สำหรับยูนิตแบบแปรผัน)

ขยายหรือลดความสูงของตัวเรือนเพื่อให้พอดีกับพื้นที่จำกัด

ตัวเรือนและฮาร์ดแวร์สเตนเลสสตีลสำหรับสภาพแวดล้อมนอกชายฝั่งหรือสารเคมี

การเคลือบพิเศษ: ระบบสีสำหรับเดินทะเลนอกชายฝั่ง, สีอลูมิเนียมอุณหภูมิสูง

การออกแบบสปริงคู่สำหรับงานหนักในกระป๋องขนาดกะทัดรัด

ตัวเชื่อมยก โหลดเซลล์ หรือทรานสดิวเซอร์ระบุตำแหน่งในตัว

เพียงบอกเราว่าการติดตั้งมีลักษณะอย่างไร แล้วเราจะออกแบบให้ใช้งานได้จริง

บันทึกจากโลกแห่งความเป็นจริงจากพื้นโรงงาน

ต่อไปนี้คือบางสิ่งที่เราได้เรียนรู้จากการจัดส่งสปริงแบบแปรผันให้กับโครงการต่างๆ ทั่วโลก:

หากการเคลื่อนตัวของท่อของคุณสูงขึ้น ตรวจสอบให้แน่ใจว่าส่วนรองรับสามารถรับน้ำหนักเย็นที่ขึ้นด้านบนได้โดยไม่ทำให้สปริงหลวม เราจะตรวจสอบสิ่งนั้นโดยเป็นส่วนหนึ่งของการเลือกของเรา

บนชั้นวางท่อภายนอก ให้ระบุระบบชุบสังกะสีแบบจุ่มร้อนหรือระบบสีที่ดี สีฟ้ามาตรฐานจากโรงงานสามารถทาภายในอาคารได้ดี แต่หลังจากผ่านมรสุม เหล็กกล้าคาร์บอนจะแสดงสนิม การเคลือบเพิ่มเติมเล็กน้อยช่วยประหยัดข้อร้องเรียนของไซต์ได้มาก

ตรวจสอบระยะห่างรอบๆ ตัวเรือนสปริงเสมอ บางครั้งตำแหน่งรองรับระหว่างสมาชิกโครงสร้างสองคนแน่น และเส้นผ่านศูนย์กลางของกระป๋องมาตรฐานก็ไม่พอดี แจ้งให้เราทราบล่วงหน้า แล้วเราจะปรับการออกแบบ

เหตุใดจึงต้องหาสปริงแปรผันของคุณจาก เทียนซุ่น

เราไม่ใช่คนกลาง เราออกแบบ ผลิต ทดสอบ และจัดส่งจากโรงงานของเราเองในเมืองหยางโจว มณฑลเจียงซู นั่นหมายความว่าเมื่อคุณพูดคุยกับวิศวกรของเรา คุณกำลังพูดคุยกับคนที่สร้างผลิตภัณฑ์จริงๆ ตัวรองรับสปริงแบบแปรผันของเราได้รับการติดตั้งในโรงไฟฟ้าพลังความร้อนร่วม ชั้นวางท่อโรงกลั่น สถานีเปลี่ยนก๊าซ LNG หน่วยกระบวนการทางเคมี และโรงงานเหล็ก ธุรกิจของเรามากกว่า 70% เกิดขึ้นซ้ำ ไม่ใช่เพราะเราถูกที่สุด แต่เป็นเพราะการสนับสนุนของเราแสดงตรงเวลา ตรงกับเอกสารข้อมูล และไม่ทำให้เกิดอาการปวดหัวระหว่างการทดสอบเดินเครื่อง

หากตารางโครงการของคุณแน่น เราสามารถสต็อกสปริงที่เสร็จแล้วและประกอบเข้ากับการตั้งค่าน้ำหนักบรรทุกของคุณได้อย่างรวดเร็ว สำหรับการสั่งซื้อจำนวนมาก เราเสนอราคาที่แข่งขันได้จากโรงงานโดยตรง และจะทำงานร่วมกับคุณตามกำหนดการส่งมอบที่สอดคล้องกับลำดับการก่อสร้างของคุณ

ส่งแบบร่างส่วนรองรับท่อ ข้อมูลการบรรทุก หรือคำอธิบายสั้นๆ เกี่ยวกับสิ่งที่คุณต้องการมาให้เรา เราจะติดต่อกลับพร้อมใบเสนอราคาที่เหมาะสม — รวมถึงราคาโรงงานและเวลาในการจัดส่ง — โดยปกติภายใน 24 ชั่วโมง และหากคุณต้องการเยี่ยมชมโรงงานและดูว่าเราทำสิ่งเหล่านี้ได้อย่างไร คุณก็ยินดีอย่างยิ่ง
