การรองรับสปริงแบบแปรผันสำหรับท่อจะช่วยเพิ่มความปลอดภัยและเสถียรภาพของท่ออุตสาหกรรมได้อย่างไร

สรุปบทความ:ระบบสนับสนุนที่เชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับท่ออุตสาหกรรมที่ต้องสัมผัสกับการขยายตัวทางความร้อน การหดตัว การสั่นสะเทือน และภาระการทำงานที่เปลี่ยนแปลง กรองรับสปริงแบบแปรผันสำหรับท่อให้การควบคุมการเคลื่อนไหวในแนวตั้งในขณะที่รองรับท่ออย่างต่อเนื่อง ด้วยประสบการณ์การผลิตระดับมืออาชีพเทียนซุ่นจำหน่ายโซลูชันรองรับสปริงแบบแปรผันที่ได้มาตรฐานและปรับแต่งได้สำหรับโรงไฟฟ้า โรงงานปิโตรเคมี ระบบน้ำมันและก๊าซ โรงงานเคมี โครงการบำบัดน้ำ และการใช้งานทางอุตสาหกรรมที่มีความต้องการสูงอื่นๆ

สารบัญ

1. การรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์คืออะไร?
2. เหตุใดจึงจำเป็นต้องมีการรองรับสปริงแบบแปรผันในท่ออุตสาหกรรม?
3. ส่วนรองรับสปริงแบบแปรผันทำงานอย่างไร
4. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
5. ส่วนประกอบหลักคืออะไร?
6. ข้อดีหลักคืออะไร?
7. ระบบรองรับสปริงแบบแปรผันใช้ที่ไหน?
8. คุณควรเลือกตัวรองรับสปริงแบบแปรผันที่เหมาะสมได้อย่างไร
9. คุณภาพการผลิตส่งผลต่อประสิทธิภาพอย่างไร
10. เปรียบเทียบกับส่วนรองรับท่ออื่น ๆ ได้อย่างไร?
11. คำถามที่พบบ่อย

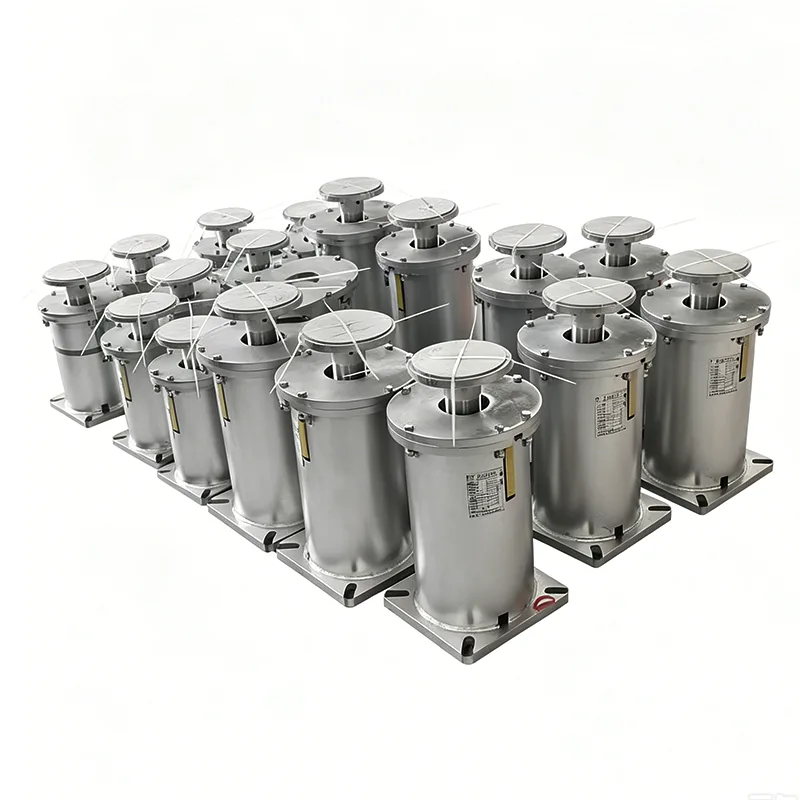

การรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์คืออะไร?

A รองรับสปริงแบบแปรผันสำหรับท่อเป็นการรองรับเชิงกลแบบยืดหยุ่นที่ออกแบบมาเพื่อรับน้ำหนักของท่อในขณะที่ควบคุมการเคลื่อนที่ในแนวตั้งได้ ต่างจากการรองรับแบบแข็งซึ่งจำกัดการเคลื่อนไหว ส่วนรองรับสปริงแบบแปรผันใช้ลักษณะการโก่งตัวของสปริงเพื่อรองรับการเปลี่ยนแปลงตำแหน่งของท่อ

ท่ออุตสาหกรรมสามารถเคลื่อนที่ได้อย่างมากเมื่ออุณหภูมิในการทำงานเปลี่ยนแปลง ท่อไอน้ำ ระบบน้ำป้อน ท่อกระบวนการ ท่อคอนเดนเสท และระบบอุณหภูมิสูงอื่นๆ อาจขยายตัวระหว่างการทำงานและหดตัวหลังปิดเครื่อง หากการเคลื่อนไหวนี้ไม่ได้รับการจัดการอย่างเหมาะสม แรงที่มากเกินไปสามารถถ่ายโอนไปยังท่อ วาล์ว หน้าแปลน หัวฉีดของอุปกรณ์ และการเชื่อมต่อทางโครงสร้างได้

ส่วนรองรับสปริงที่เลือกอย่างเหมาะสมจะช่วยกระจายแรงเหล่านี้ในขณะที่ยังคงรักษาน้ำหนักรองรับที่คาดการณ์ได้ กลุ่มผลิตภัณฑ์ของ Tianshun ประกอบด้วยการกำหนดค่ามาตรฐานและแบบกำหนดเองที่ออกแบบมาสำหรับความสามารถในการรับน้ำหนักที่แตกต่างกัน ข้อกำหนดในการเคลื่อนย้าย สภาพการติดตั้ง และสภาพแวดล้อมทางอุตสาหกรรม

เหตุใดจึงจำเป็นต้องมีการรองรับสปริงแบบแปรผันในท่ออุตสาหกรรม?

การสนับสนุนไปป์ไลน์ไม่ใช่แค่เรื่องของการยึดท่อให้อยู่กับที่ ระบบรองรับที่ออกแบบอย่างเหมาะสมจะต้องรองรับน้ำหนัก การเคลื่อนที่ด้วยความร้อน การสั่นสะเทือน และสภาวะการทำงาน โดยไม่สร้างความเครียดทุติยภูมิมากเกินไป

ส่วนรองรับสปริงแบบแปรผันมีประโยชน์อย่างยิ่งเมื่อไปป์ไลน์ต้องการการชดเชยการกระจัดในแนวตั้ง แต่ไม่ต้องการการเปลี่ยนแปลงโหลดที่ต่ำมากที่เกี่ยวข้องกับการรองรับสปริงคงที่

• การชดเชยการขยายตัวเนื่องจากความร้อน:ช่วยให้สามารถควบคุมการเคลื่อนที่ในแนวตั้งเมื่ออุณหภูมิของท่อเปลี่ยนแปลง
• การกระจายโหลด:ให้การสนับสนุนไปป์ไลน์และส่วนประกอบที่เกี่ยวข้องอย่างต่อเนื่อง
• การลดความเครียด:ช่วยลดแรงที่มากเกินไปที่ถ่ายโอนไปยังอุปกรณ์ที่เชื่อมต่อ
• การจัดการการสั่นสะเทือน:ให้กลไกรองรับที่ยืดหยุ่นสำหรับการทำงานของระบบท่อ
• การป้องกันอุปกรณ์:ช่วยลดความเสี่ยงของการโหลดมากเกินไปที่จุดเชื่อมต่อที่ละเอียดอ่อน
• ความยืดหยุ่นในการติดตั้ง:สามารถเลือกการกำหนดค่าต่างๆ ได้ตามความต้องการของโครงการ

สำหรับโครงการด้านวิศวกรรม ควรเลือกส่วนรองรับตามน้ำหนักจริงของท่อ การเคลื่อนที่ อุณหภูมิการทำงาน ตำแหน่งการติดตั้ง และสภาพโครงสร้าง แทนที่จะเลือกส่วนรองรับตามเส้นผ่านศูนย์กลางของท่อ

ส่วนรองรับสปริงแบบแปรผันทำงานอย่างไร

หลักการทำงานของส่วนรองรับสปริงแบบแปรผันนั้นขึ้นอยู่กับความสัมพันธ์ระหว่างการโก่งตัวของสปริงและโหลดที่ใช้ ในทางปฏิบัติ สปริงจะสร้างแรงรองรับที่เปลี่ยนแปลงไปเมื่อท่อเคลื่อนที่ในแนวตั้ง

เมื่อท่อเคลื่อนลง สปริงจะถูกบีบอัดเพิ่มเติมและแรงรองรับจะเพิ่มขึ้น เมื่อไปป์ไลน์ขยับขึ้น แรงอัดของสปริงจะลดลงและแรงรองรับจะลดลงตามลำดับ การเปลี่ยนแปลงที่มีการควบคุมนี้ช่วยให้ฝ่ายสนับสนุนติดตามการเคลื่อนที่ของไปป์ไลน์ในขณะที่ยังคงรับน้ำหนักบรรทุกต่อไป

ความแตกต่างระหว่างโหลดเย็นและโหลดร้อนจึงเป็นข้อพิจารณาที่สำคัญในระหว่างการออกแบบทางวิศวกรรม ส่วนรองรับจะต้องได้รับการสอบเทียบอย่างถูกต้องเพื่อให้สภาพการทำงานอยู่ภายในรูปแบบโหลดและช่วงการเคลื่อนที่ที่อนุญาต

สำหรับการใช้งานที่มีการกระจัดในแนวตั้งอยู่ในระดับปานกลางและยอมรับการเปลี่ยนแปลงของโหลดในระดับหนึ่ง การรองรับสปริงแบบแปรผันสามารถให้ความสมดุลที่มีประสิทธิภาพระหว่างประสิทธิภาพ ความเรียบง่ายของโครงสร้าง ความสะดวกในการติดตั้ง และต้นทุน

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

โครงการไปป์ไลน์ที่แตกต่างกันต้องการความจุสปริงและช่วงการเคลื่อนที่ที่แตกต่างกัน ตามข้อมูลผลิตภัณฑ์ที่จัดทำโดย Tianshun การกำหนดค่าการรองรับสปริงแบบแปรผันสามารถครอบคลุมสภาพการทำงานทางอุตสาหกรรมที่หลากหลาย

ค่าเหล่านี้ควรถือเป็นข้อมูลอ้างอิงในการเลือกผลิตภัณฑ์ แทนที่จะเป็นขีดจำกัดการออกแบบสากล ข้อมูลจำเพาะขั้นสุดท้ายควรได้รับการยืนยันตามเงื่อนไขทางวิศวกรรมที่เกิดขึ้นจริงและเอกสารทางเทคนิคของผู้ผลิต

ส่วนประกอบหลักคืออะไร?

ส่วนรองรับสปริงแบบแปรผันประกอบด้วยส่วนประกอบหลายชิ้นที่ประสานกัน แต่ละชิ้นส่วนมีส่วนช่วยในการรับน้ำหนัก ความเสถียรในการติดตั้ง การมองเห็นการปฏิบัติงาน หรือการปกป้องสิ่งแวดล้อม

• สปริงเกลียว:ส่วนประกอบยืดหยุ่นหลัก ผลิตจากเหล็กสปริงและผ่านกรรมวิธีเพื่อให้ได้สมรรถนะทางกลที่มั่นคง
• แผ่นเชื่อมต่อบนและล่าง:เชื่อมต่อส่วนรองรับเข้ากับโครงสร้างไปป์ไลน์และโครงสร้างรองรับ
• ตัวบ่งชี้การโหลด:ช่วยระบุสภาวะการรับน้ำหนักของสปริงและการเคลื่อนที่ระหว่างการติดตั้งและการใช้งาน
• กลไกการล็อค:ยึดชุดสปริงระหว่างการขนส่ง การติดตั้ง และการทดสอบการใช้งาน
• ที่อยู่อาศัยป้องกัน:ช่วยปกป้องสปริงจากฝุ่นละออง ความชื้น น้ำฝน และการกัดกร่อนจากสิ่งแวดล้อม

การรวมกันของส่วนประกอบเหล่านี้ทำให้ระบบเหมาะสำหรับการบริการทางอุตสาหกรรมในระยะยาว ซึ่งประสิทธิภาพการสนับสนุนที่มั่นคงเป็นสิ่งสำคัญ

ข้อดีหลักคืออะไร?

การเลือกส่วนรองรับสปริงที่ถูกต้องสามารถมีส่วนอย่างมากต่อความน่าเชื่อถือของระบบท่อ เมื่อเปรียบเทียบกับการรองรับแบบแข็งทั่วไป การออกแบบสปริงแบบแปรผันช่วยเพิ่มความสามารถในการเคลื่อนที่ ในขณะที่ยังคงติดตั้งและบำรุงรักษาได้ง่าย

การเปลี่ยนแปลงโหลดที่ควบคุม

ส่วนรองรับสปริงแบบแปรผันที่ออกแบบมาอย่างเหมาะสมจะจำกัดการเปลี่ยนแปลงแรงรองรับในขณะที่ท่อเคลื่อนที่ ข้อมูลผลิตภัณฑ์มาตรฐานของ Tianshun ระบุความแปรปรวนในการโหลดสูงถึง 25%

ตัวเลือกการบรรทุกและการเดินทางที่หลากหลาย

ขนาดสปริงและระยะการเคลื่อนที่ที่แตกต่างกันทำให้ง่ายต่อการจับคู่การรองรับกับการเคลื่อนตัวของท่อและข้อกำหนดในการโหลดที่เฉพาะเจาะจง

การสอบเทียบโหลดล่วงหน้า

ส่วนรองรับสปริงสามารถปรับล่วงหน้าได้ตามความต้องการของโครงการที่ระบุ ช่วยให้การติดตั้งและการทดสอบการใช้งานที่ไซต์งานง่ายขึ้น

โครงสร้างที่ปรับเปลี่ยนได้

คุณสามารถเลือกการกำหนดค่าและวัสดุที่แตกต่างกันสำหรับสภาพแวดล้อมการติดตั้ง ข้อจำกัดของพื้นที่ และเงื่อนไขการบริการที่แตกต่างกัน

ความสะดวกในการบำรุงรักษา

โครงสร้างแบบโมดูลาร์ช่วยลดความยุ่งยากในการเปลี่ยนส่วนประกอบและการบำรุงรักษาเมื่อจำเป็นต้องซ่อมบำรุงตลอดอายุการใช้งานของอุปกรณ์

ระบบรองรับสปริงแบบแปรผันใช้ที่ไหน?

เทคโนโลยีนี้เหมาะสำหรับระบบท่ออุตสาหกรรมที่มีการเคลื่อนตัวในแนวตั้งเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ สภาพการทำงาน หรือการสั่นสะเทือนของอุปกรณ์

• ท่อส่งไอน้ำของโรงไฟฟ้าพลังความร้อน
• ท่อป้อนน้ำและคอนเดนเสท
• ท่อส่งกระบวนการปิโตรเคมี
• ท่อเชื่อมต่อเครื่องแลกเปลี่ยนความร้อน
• สถานีอัดน้ำมันและก๊าซ
• ห้องวาล์วท่อส่งก๊าซธรรมชาติ
• เครือข่ายการทำความร้อนอำเภอ
• สิ่งอำนวยความสะดวกน้ำและบำบัดน้ำเสีย
• ท่อเรือและแพลตฟอร์มนอกชายฝั่ง
• ระบบการประมวลผลทางเคมีและเภสัชกรรม

ตัวอย่างเช่น ในโรงงานผลิตไฟฟ้าและปิโตรเคมี ท่อส่งอาจประสบกับวงจรการทำความร้อนและความเย็นซ้ำๆ ส่วนรองรับสปริงแบบแปรผันที่เลือกอย่างถูกต้องสามารถรองรับการเคลื่อนที่ในแนวดิ่งที่เกิดขึ้นได้ ในขณะเดียวกันก็ช่วยรักษาการกระจายความเค้นตามที่ต้องการทั่วทั้งระบบท่อ

คุณควรเลือกตัวรองรับสปริงแบบแปรผันที่เหมาะสมได้อย่างไร

การเลือกที่ถูกต้องเป็นหนึ่งในขั้นตอนที่สำคัญที่สุดในการออกแบบระบบรองรับสปริง ควรเลือกส่วนรองรับตามสภาพการทำงานจริง ไม่ใช่แค่ขนาดท่อที่ระบุเท่านั้น

1. กำหนดภาระการทำงาน:คำนวณน้ำหนักไปป์ไลน์ ฉนวน วาล์ว ข้อต่อ น้ำหนักของเหลว และส่วนประกอบที่รองรับอื่นๆ
2. ระบุการเคลื่อนไหวในแนวตั้ง:กำหนดการเคลื่อนที่ขึ้นหรือลงที่คาดหวังระหว่างสภาวะความเย็นและสภาวะการทำงาน
3. ตรวจสอบความแปรผันของโหลด:ตรวจสอบว่าการเปลี่ยนแปลงโหลดที่อนุญาตนั้นเหมาะสมกับอุปกรณ์ที่เชื่อมต่อและการออกแบบความเค้นของท่อหรือไม่
4. ประเมินพื้นที่การติดตั้ง:เลือกการกำหนดค่าที่เหมาะสมตามโครงสร้างและระยะห่างในการบำรุงรักษาที่มีอยู่
5. พิจารณาสภาพแวดล้อม:เลือกตัวเรือนและการรักษาพื้นผิวที่เหมาะสมสำหรับความชื้น การกัดกร่อน อุณหภูมิ และการสัมผัสภายนอก
6. ยืนยันทิศทางการติดตั้ง:ตรวจสอบว่าส่วนรองรับจำเป็นต้องรองรับการเคลื่อนไหวขึ้นหรือลง
7. ทบทวนมาตรฐานทางวิศวกรรม:ตรวจสอบให้แน่ใจว่าการสนับสนุนที่เลือกนั้นเข้ากันได้กับข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้องและข้อกำหนดการออกแบบท่อ

สำหรับโครงการที่ซับซ้อน วิศวกรสามารถจัดเตรียมภาระของไปป์ไลน์ อุณหภูมิในการทำงาน การเคลื่อนที่ที่คาดหวัง พื้นที่ติดตั้ง และพารามิเตอร์สำคัญอื่นๆ ให้กับซัพพลายเออร์ ผู้ผลิตจึงสามารถแนะนำรุ่นและการกำหนดค่าที่เหมาะสมได้

คุณภาพการผลิตส่งผลต่อประสิทธิภาพอย่างไร

ประสิทธิภาพการรองรับสปริงขึ้นอยู่กับความสม่ำเสมอของสปริง ความแม่นยำของขนาด การสอบเทียบโหลด คุณภาพของวัสดุ และการประกอบขั้นสุดท้าย คุณภาพการผลิตจึงเชื่อมโยงโดยตรงกับความน่าเชื่อถือของท่อในระยะยาว

เทียนซุ่น รายงานแนวทางการควบคุมคุณภาพแบบเต็มกระบวนการ ซึ่งครอบคลุมการตรวจสอบวัตถุดิบ การผลิตสปริง CNC การทดสอบประสิทธิภาพของสปริง การตรวจสอบการประกอบเสร็จแล้ว และการตรวจสอบก่อนส่งมอบขั้นสุดท้าย โรงงานผลิตประกอบด้วยเครื่องขดสปริง CNC อุปกรณ์ทดสอบสปริง สเปกโตรมิเตอร์ และเครื่องมือทดสอบแบบไม่ทำลาย

จากข้อมูลผลิตภัณฑ์ สปริงแต่ละตัวผ่านการทดสอบแรงอัดและโหลดหลายครั้งเพื่อตรวจสอบประสิทธิภาพที่มั่นคงก่อนการประกอบ ระบบการจัดการคุณภาพของบริษัทได้รับการรับรองมาตรฐาน ISO 9001:2015 ในขณะที่ผลิตภัณฑ์ของบริษัทได้รับการระบุว่าเป็นไปตามมาตรฐานสากล รวมถึงข้อกำหนด CE และ API

มาตรการควบคุมคุณภาพเหล่านี้มีความสำคัญอย่างยิ่งสำหรับโครงการอุตสาหกรรมที่ตัวรองรับสปริงอาจยังคงใช้งานได้เป็นเวลาหลายปีภายใต้วงจรระบายความร้อนซ้ำๆ

เปรียบเทียบกับส่วนรองรับท่ออื่น ๆ ได้อย่างไร?

การเปรียบเทียบนี้แสดงให้เห็นว่าเหตุใดจึงไม่มีการรองรับท่อสากลที่ "ดีที่สุด" ส่วนรองรับสปริงแบบแปรผันจะมีความน่าสนใจเป็นพิเศษเมื่อท่อมีการเคลื่อนตัวในแนวดิ่งในระดับปานกลาง และสามารถควบคุมการเปลี่ยนแปลงน้ำหนักรองรับได้

คำถามที่พบบ่อย

1. หน้าที่หลักของ Variable Spring Support สำหรับ Pipeline คืออะไร?

หน้าที่หลักคือการรองรับน้ำหนักของท่อในขณะเดียวกันก็ควบคุมการเคลื่อนที่ในแนวตั้งที่เกิดจากการขยายตัวทางความร้อน การหดตัว หรือสภาพการทำงานที่เปลี่ยนแปลงไป

2. อะไรคือความแตกต่างระหว่างส่วนรองรับสปริงแบบแปรผันและส่วนรองรับสปริงคงที่?

ส่วนรองรับสปริงแบบแปรผันจะเปลี่ยนแรงรองรับเมื่อสปริงเบี่ยงตัว ส่วนรองรับสปริงคงที่ได้รับการออกแบบมาเพื่อรักษาแรงรองรับที่สม่ำเสมอมากขึ้นตลอดช่วงการเคลื่อนที่ที่ระบุ โดยทั่วไปส่วนรองรับสปริงแบบแปรผันจะเหมาะสมเมื่อยอมรับการเปลี่ยนแปลงโหลดปานกลาง

3. ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกตัวรองรับสปริง?

พารามิเตอร์ที่สำคัญ ได้แก่ โหลดในการทำงาน โหลดเย็น โหลดร้อน การเคลื่อนตัวในแนวตั้ง ทิศทางการเคลื่อนที่ อุณหภูมิในการทำงาน พื้นที่ติดตั้ง การกำหนดค่าท่อ และสภาพแวดล้อม

4. มีช่วงการเดินทางอะไรบ้าง?

ตัวเลือกผลิตภัณฑ์ทั่วไป ได้แก่ ระยะยุบตัว 30 มม. 60 มม. 90 มม. 120 มม. และ 180 มม. ควรเลือกการเดินทางที่เหมาะสมตามการเคลื่อนที่ของไปป์ไลน์ที่คำนวณได้จริง

5. สามารถปรับแต่งสปริงรองรับแบบแปรผันได้หรือไม่?

ใช่. โซลูชันที่ปรับแต่งเฉพาะสามารถพัฒนาได้สำหรับความต้องการโหลดพิเศษ เงื่อนไขการเคลื่อนที่ พื้นที่การติดตั้งที่จำกัด วัสดุ การรักษาพื้นผิว และข้อกำหนดเฉพาะอื่นๆ ของโครงการ

6. ฉันจะทราบได้อย่างไรว่าฉันต้องการการรองรับสปริงแบบแปรผันหรือแบบคงที่?

การตัดสินใจควรขึ้นอยู่กับการเคลื่อนตัวของท่อ ความแปรผันของน้ำหนักบรรทุกรองรับที่อนุญาต ความไวของอุปกรณ์ที่เชื่อมต่อ การวิเคราะห์ความเครียด และข้อกำหนดเฉพาะของโครงการ สำหรับระบบท่อที่สำคัญ การเลือกควรได้รับการยืนยันผ่านการคำนวณทางวิศวกรรมและการทบทวนทางเทคนิคโดยมืออาชีพ

บทสรุป

ระบบสนับสนุนที่ได้รับการออกแบบมาอย่างดีเป็นพื้นฐานของการทำงานที่ปลอดภัยและเชื่อถือได้ของท่ออุตสาหกรรม ด้วยการรวมการรองรับน้ำหนักแบบยืดหยุ่นเข้ากับการเคลื่อนไหวในแนวตั้งแบบควบคุมรองรับสปริงแบบแปรผันสำหรับท่อสามารถช่วยจัดการการกำจัดความร้อน กระจายโหลดของท่อ ลดความเครียดที่มากเกินไป และปกป้องอุปกรณ์ที่เชื่อมต่อ สำหรับโครงการที่ต้องการโซลูชันมาตรฐานหรือแบบกำหนดเอง Tianshun นำเสนอการรองรับสปริงแบบแปรผันพร้อมการกำหนดค่าการรับน้ำหนักและการเคลื่อนที่ที่หลากหลาย การควบคุมคุณภาพการผลิต ความช่วยเหลือในการเลือกทางเทคนิค และการสนับสนุนหลังการขาย หากคุณกำลังวางแผนโครงการไปป์ไลน์ใหม่หรืออัปเกรดระบบสนับสนุนที่มีอยู่ติดต่อเรากับข้อกำหนดด้านน้ำหนัก การกระจัด อุณหภูมิ และการติดตั้งของคุณ เพื่อหารือเกี่ยวกับโซลูชันการรองรับสปริงแบบแปรผันที่เหมาะสมสำหรับการใช้งานของคุณ
