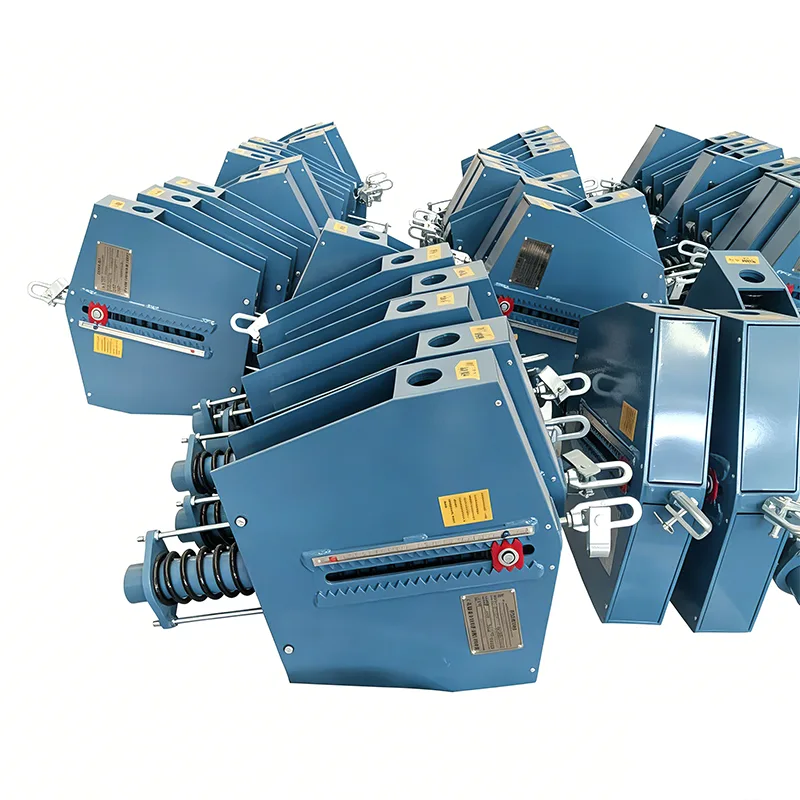

ส่วนรองรับสปริงคงที่ของท่อไอน้ำ

ท่อส่งไอน้ำทำให้เกิดการถ่ายเทความร้อนอย่างมากระหว่างการทำงานและมีความไวสูงต่อการเปลี่ยนแปลงของโหลด เมื่ออุณหภูมิของท่อเพิ่มขึ้นจากอุณหภูมิโดยรอบเป็นอุณหภูมิใช้งาน จะเกิดการกระจัดในแนวตั้งตั้งแต่หลายเซนติเมตรไปจนถึงหลายสิบเซนติเมตร หากนำอุปกรณ์สนับสนุนแบบเดิมมาใช้ โหลดจะผันผวนอย่างมากพร้อมกับการเคลื่อนที่ ส่งผลให้เกิดความเข้มข้นของความเค้นของท่อ ความเสียหายต่อการเชื่อมต่ออุปกรณ์ และแม้กระทั่งท่อแตก ส่วนรองรับสปริงคงที่ของท่อไอน้ำเป็นหน่วยสนับสนุนเฉพาะที่พัฒนาขึ้นเพื่อแก้ไขปัญหาดังกล่าว โดยให้แรงรองรับเกือบคงที่ตลอดการเคลื่อนที่ของราง ทำให้มั่นใจได้ว่าระบบท่อไอน้ำจะทำงานได้อย่างปลอดภัยและเชื่อถือได้

หลักการทำงานและองค์ประกอบโครงสร้าง

ได้รับการออกแบบตามหลักการของความสมดุลของโมเมนต์ ตัวรองรับสปริงคงที่ของท่อไอน้ำจะแปลงแรงยืดหยุ่นของสปริงให้เป็นแรงรองรับที่มั่นคงผ่านกลไกการเชื่อมโยง เมื่อท่อเคลื่อนที่ในแนวตั้ง การเสียรูปของสปริงจะได้รับการชดเชยโดยระบบเชื่อมโยงเพื่อรักษาแรงส่งออกที่เสถียร โดยมีการควบคุมอัตราการเปลี่ยนแปลงของโหลดภายใน 5%

ผลิตภัณฑ์มาตรฐานประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

▶  การประกอบสปริง: ประดิษฐ์จากเหล็กสปริงโลหะผสมที่มีความแข็งแรงสูงและผ่านกระบวนการอบชุบด้วยความร้อนหลายขั้นตอน

▶  กลไกการปรับสมดุลโมเมนต์: ข้อต่อและชุดลูกเบี้ยวที่ตัดเฉือนอย่างแม่นยำ

▶  อุปกรณ์ปรับโหลด: ช่วยให้สามารถปรับโหลดเอาท์พุตในสถานที่ได้อย่างแม่นยำ

▶  ตัวบ่งชี้การกระจัด: แสดงการกระจัดที่แท้จริงของท่ออย่างชัดเจน

▶  ตัวเรือนและส่วนประกอบเชื่อมต่อ: ผลิตจากเหล็กกล้าคาร์บอนระดับพรีเมียมพร้อมการเคลือบพื้นผิวป้องกันการกัดกร่อน

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

คุณสมบัติทางเทคนิคหลัก

▶  ประสิทธิภาพแรงคงที่ดีเยี่ยม: อัตราการเปลี่ยนแปลงของโหลด ≤ 5% ตลอดช่วงชัก ซึ่งเกินข้อกำหนดของมาตรฐานแห่งชาติ

range ช่วงการกระจัดขนาดใหญ่: การกระจัดสูงสุดถึง 400 มม. เหมาะอย่างยิ่งสำหรับท่อส่งไอน้ำอุณหภูมิสูงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

▶  ความครอบคลุมโหลดที่ครอบคลุม: มีซีรีย์พิกัดโหลดที่สมบูรณ์ตั้งแต่ 0.5kN ถึง 500kN

▶  โครงสร้างที่กะทัดรัด: ใช้การออกแบบเชิงพื้นที่ที่ได้รับการปรับปรุงให้เหมาะสม ปริมาตรโดยรวมนั้นเล็กกว่าตัวรองรับสปริงคงที่แบบเดิมถึง 20%

▶  ติดตั้งง่าย: ตั้งค่าล่วงหน้าตามโหลดที่ระบุก่อนส่งมอบ โดยต้องมีการแก้ไขง่ายๆ สำหรับการทดสอบการใช้งานถึงสถานที่

▶  ความปลอดภัยและความน่าเชื่อถือสูง: ติดตั้งระบบป้องกันการโอเวอร์โหลดและอุปกรณ์จำกัดการเดินทางเพื่อป้องกันความเสียหายจากอุบัติเหตุ

การเปรียบเทียบประสิทธิภาพกับตัวรองรับสปริงแบบแปรผัน

พารามิเตอร์ทางเทคนิคมาตรฐาน

สถานการณ์การใช้งานทั่วไป

ส่วนรองรับสปริงคงที่ของท่อไอน้ำส่วนใหญ่จะนำไปใช้กับระบบท่อไอน้ำที่มีการแทนที่ความร้อนขนาดใหญ่และข้อกำหนดที่เข้มงวดเกี่ยวกับความเสถียรของโหลด:

▶  ท่อส่งไอน้ำหลักและท่ออุ่นไอน้ำของโรงไฟฟ้าพลังความร้อน

▶  ระบบท่อไอน้ำบนเกาะทั่วไปของโรงไฟฟ้านิวเคลียร์

▶  ท่อส่งไอน้ำอุณหภูมิสูงในโรงกลั่นปิโตรเลียม

▶  ท่อส่งพลังงานไอน้ำในงานเหล็กและเหล็กกล้า

▶  ท่อน้ำร้อนและท่อไอน้ำอุณหภูมิสูงสำหรับเครื่องทำความร้อนส่วนกลางในเมือง

▶  ระบบท่อทำความร้อนด้วยไอน้ำในโรงงานเคมี

สำหรับการใช้งานข้างต้น ระบบรองรับสปริงแบบแปรผันสำหรับท่อไม่สามารถตอบสนองข้อกำหนดการปฏิบัติงานได้อีกต่อไป เมื่อท่อส่งมีขนาดเกินกว่า 100 มม. หรือจำเป็นต้องมีการควบคุมการเปลี่ยนแปลงโหลดอย่างเข้มงวด ในกรณีเช่นนี้ จำเป็นต้องมีการรองรับสปริงคงที่เพื่อรับประกันความปลอดภัยของระบบ

การผลิตและการควบคุมคุณภาพ

Yangzhou Tianshun Piping มีประสบการณ์ระดับมืออาชีพ 14 ปีในการผลิตอุปกรณ์รองรับสปริงคงที่ พร้อมด้วยสิ่งอำนวยความสะดวกการผลิตที่สมบูรณ์และเครื่องมือทดสอบความแม่นยำ เราได้ใช้ระบบควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานสากล:

1. การตรวจสอบวัตถุดิบที่เข้ามา: วัสดุเหล็กทั้งหมดจะมาพร้อมกับใบรับรองวัสดุดั้งเดิม และผ่านการวิเคราะห์สเปกตรัมและการทดสอบคุณสมบัติทางกล

2. การตัดเฉือนที่แม่นยำ: ส่วนประกอบสำคัญได้รับการประมวลผลโดยศูนย์เครื่องจักรกลซีเอ็นซีเพื่อรับประกันความแม่นยำของมิติสูง

3. การทดสอบประสิทธิภาพของสปริง: ทุกสปริงผ่านการทดสอบความล้าและการสอบเทียบโหลด 100,000 รอบ

4. การทดสอบประสิทธิภาพโดยรวม: แต่ละยูนิตที่เสร็จแล้วผ่านการทดสอบแรงคงที่เต็มจังหวะก่อนส่งมอบ

5. การตรวจสอบโดยบุคคลที่สาม: รายงานผลการทดสอบที่ออกโดย SGS, BV, TUV และองค์กรบุคคลที่สามที่ได้รับอนุญาตอื่น ๆ สามารถขอได้ตามคำขอ

ระบบการจัดการคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานสากล รวมถึง CE และ API

แนวทางการคัดเลือกและบริการสนับสนุน

การรองรับท่อจะต้องเลือกตามการเคลื่อนที่ของไปป์ไลน์และความไวของโหลด: เลือกตัวรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์ หากการเคลื่อนที่ของไปป์ไลน์ในแนวตั้งน้อยกว่า 100 มม. และระบบไม่ไวต่อความผันผวนของโหลด เลือกตัวรองรับสปริงคงที่เมื่อการเคลื่อนที่เกิน 100 มม. หรือไปป์ไลน์มีความไวสูงต่อการเปลี่ยนแปลงของโหลด

เราให้บริการสนับสนุนอย่างมืออาชีพอย่างเต็มรูปแบบ:

▶  การวิเคราะห์ความเค้นของท่อและการคำนวณการเลือกจุดแขวนและส่วนรองรับฟรี

▶  การออกแบบและการผลิตอุปกรณ์รองรับสปริงคงที่ที่ไม่ได้มาตรฐาน

▶  คำแนะนำในการติดตั้งนอกสถานที่และบริการทดสอบการใช้งาน

▶ รับประกัน 12 เดือน พร้อมซ่อมหรือเปลี่ยนสินค้าที่ชำรุดฟรีภายในระยะเวลารับประกัน

▶  การจัดหาอะไหล่ระยะยาวและการสนับสนุนทางเทคนิคอย่างต่อเนื่อง
