รองรับสปริงคงที่ที่แม่นยำสำหรับท่อส่งกำลังขนาดใหญ่พร้อมเอาท์พุตโหลดที่สม่ำเสมอ

บางบรรทัดให้อภัยนิดหน่อย ส่วนหัวของน้ำหล่อเย็นสามารถรองรับการเปลี่ยนแปลงแรงสนับสนุนได้ถึง 20% โดยไม่มีใครสังเกตเห็น แต่ก็มีหลายบรรทัดที่ไม่ยอมให้อภัยสิ่งใดๆ เช่น ท่อทางเข้าของกังหันไอน้ำ หัวฉีดเครื่องปฏิกรณ์ สายดูดของคอมเพรสเซอร์ สายหม้อไอน้ำพลังงานสูง การเปลี่ยนแปลงแรงในแนวตั้งแม้เพียงเล็กน้อยก็อาจทำให้หน้าแปลนไม่อยู่ในแนวเดียวกันหรือทำให้หัวฉีดทำงานหนักเกินไป นั่นคือเมื่อคุณเปลี่ยนจากตัวรองรับสปริงแบบแปรผันไปเป็นตัวรองรับสปริงคงที่ ที่เทียนซุ่นเราสร้างอุปกรณ์รองรับสปริงคงที่มาเป็นเวลา 14 ปีแล้ว และเราได้เรียนรู้ว่าทุกโครงการมีสถานที่อย่างน้อยไม่กี่แห่งที่ไม่สามารถต่อรองได้

กลไกภายในตัวรองรับสปริงคงที่ได้รับการออกแบบมาเพื่อให้แรงรองรับเกือบแบนตลอดระยะการเคลื่อนที่ทั้งหมด ในขณะที่ท่อเลื่อนขึ้นหรือลง - บางครั้ง 200 มม. หรืออาจมากกว่านั้น - โหลดบนจุดรองรับจะอยู่ภายในแถบแคบ โดยทั่วไปคือ ± 5% หรือดีกว่า ซึ่งสามารถทำได้โดยการจัดเรียงคันโยกและคอยล์สปริง ซึ่งมักจะใช้ข้อเหวี่ยงกระดิ่งหรือกลไกลูกเบี้ยว ทั้งนี้ขึ้นอยู่กับซีรี่ส์การออกแบบ เราผลิตทั้งประเภทเฟรมแนวนอนและแนวตั้ง และเราสามารถจับคู่การติดตั้งและซองขนาดเพื่อให้พอดีกับแบบร่างการรองรับท่อที่มีอยู่ของคุณ

โดยที่ Constant Spring รองรับได้พอดีในระบบรองรับ

การรองรับสปริงอย่างต่อเนื่องไม่เคยทำงานเพียงลำพัง ตัวอย่างเช่น บนท่อไอน้ำอุณหภูมิสูง โดยทั่วไปคุณจะเห็นชุดประกอบสปริงคงที่ทำงานร่วมกันรองเท้าไปป์ที่กระจายภาระและรองรับท่อที่ทำหน้าที่ยึดเหนี่ยวด้านข้าง บนเส้นเหนือศีรษะ กลไกสปริงคงที่แบบเดียวกันมักจะถูกสร้างไว้ใน aไม้แขวนสปริงโครงสร้าง — สปริงอยู่ในตัวเรือนที่ติดตั้งด้านบน และมีก้านหล่นเชื่อมต่อกับท่อด้านล่าง เมื่อสายการผลิตต้องการฉนวนกันความร้อนที่จุดรองรับ เรามักจะจับคู่สปริงคงที่กับส่วนรองรับท่อหุ้มฉนวนล่วงหน้า เพื่อให้ฉนวนมีความต่อเนื่องและป้องกันการสูญเสียความร้อนหรือการควบแน่นที่แคลมป์ แม้ว่าตัวสปริงเองจะเป็นส่วนประกอบที่มีสเปคสูง แต่ทั้งระบบจะทำงานก็ต่อเมื่อส่วนรองรับที่อยู่ติดกันได้รับการออกแบบอย่างถูกต้องเท่านั้น

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

มาตรฐานที่เราปฏิบัติตาม

ANSI/MSS SP-58 และ SP-69 สำหรับการออกแบบและการผลิต

ASME B31.3 สำหรับการใช้งานท่อในกระบวนการ

กิกะไบต์/ที 17116

ผลิตตาม DIN, JIS หรือเอกสารข้อมูลเฉพาะของลูกค้าด้วย

ระบบคุณภาพโรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการตรวจสอบโดยบุคคลที่สามตามข้อกำหนด ASME, API หรือ PED

คำถามที่ลูกค้าถาม

คำถามที่ 1: ฉันจะรู้ได้อย่างไรว่าฉันต้องการการรองรับสปริงคงที่จริงๆ หรือมีตัวแปรที่ต้องการหรือไม่

ตรวจสอบรายงานความเค้นท่อของคุณ หากความแปรผันของโหลดที่อนุญาตที่จุดรองรับนั้นต่ำกว่า 6-8% ของโหลดร้อน แสดงว่าคุณอยู่ในขอบเขตสปริงคงที่ หากขีดจำกัดโหลดหัวฉีดบนอุปกรณ์ที่เชื่อมต่อแน่นมาก ก็เหมือนกัน หากมีข้อสงสัย โปรดส่งต่อความเครียดแบบสามมิติมาให้เรา แล้วเราจะช่วยคุณตัดสินใจ โดยไม่มีค่าใช้จ่าย

คำถามที่ 2: คุณสามารถจับคู่ขนาดของส่วนรองรับสปริงคงที่ที่เรากำลังเปลี่ยนได้หรือไม่

ใช่ เราทำวิศวกรรมย้อนกลับและสร้างสิ่งทดแทนสำหรับหน่วยที่เสื่อมสภาพอยู่เป็นประจำ ส่งข้อมูลป้ายชื่อเก่า ขนาดโดยรวม และข้อกำหนดในการบรรทุกและการเดินทางให้กับเรา เราจะสร้างยูนิตใหม่ที่เหมาะกับรูปแบบสลักเกลียวและระดับความสูงในการเชื่อมต่อแบบเดียวกัน

คำถามที่ 3: อะไรคือส่วนรองรับสปริงคงที่ที่ใหญ่ที่สุดที่คุณสร้างขึ้น?

เราได้จัดหาเครื่องที่มีความสามารถในการรับน้ำหนักมากกว่า 40 เมตริกตันและระยะการเคลื่อนที่ 350 มม. สิ่งเหล่านี้ใช้สำหรับท่อไอน้ำหลักผนังหนักในโรงไฟฟ้า เราสามารถขยายขนาดให้ใหญ่ขึ้นได้หากจำเป็น แต่เมื่อถึงจุดหนึ่ง ก็สมเหตุสมผลที่จะหารือว่าหน่วยขนาดเล็กหลายหน่วยหรือการจัดการการสนับสนุนที่แตกต่างกันจะใช้งานได้จริงมากกว่าหรือไม่

คำถามที่ 4: คุณจะทดสอบการรองรับสปริงคงที่ก่อนจัดส่งได้อย่างไร

เราติดตั้งยูนิตบนเฟรมทดสอบ ตั้งค่าเป็นโหลดที่ระบุ และวนรอบการเคลื่อนที่ทั้งหมดหลายครั้งในขณะที่บันทึกโหลดที่หลายตำแหน่ง ความแปรผันของโหลดต้องอยู่ภายในแถบพิกัดความเผื่อที่รับประกัน ซึ่งโดยทั่วไปคือ ±5% เราพล็อตกราฟเส้นโค้งการโก่งโหลดที่เกิดขึ้นจริงและรวมไว้ในรายงานการทดสอบ เครื่องชั่งเคลื่อนที่ได้รับการสอบเทียบและติดตั้งหมุดล็อคไว้เพื่อการขนส่ง

คำถามที่ 5: คุณสามารถสร้างมันขึ้นมาด้วยสแตนเลสสำหรับสภาพแวดล้อมนอกชายฝั่งหรือมีฤทธิ์กัดกร่อนได้หรือไม่?

ใช่. เราได้สร้างส่วนรองรับสปริงคงที่ที่สมบูรณ์ในเหล็กกล้าไร้สนิม 304 และ 316 สำหรับแท่นขุดเจาะนอกชายฝั่งและคลัง LNG ชายฝั่ง นอกจากนี้เรายังนำเสนอระบบสีพิเศษ — การเคลือบทางทะเลนอกชายฝั่ง ไพรเมอร์ที่อุดมด้วยสังกะสีอุณหภูมิสูง — ขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง

Q6: อะไรคือระยะเวลารอคอยสำหรับคำสั่งสนับสนุนสปริงคงที่?

โดยทั่วไปชุดสปริงคงที่แบบกำหนดเองจะจัดส่งภายใน 35–45 วันนับจากการยืนยันคำสั่งซื้อ หากคุณมีหลายหน่วยที่มีพารามิเตอร์การออกแบบเหมือนกัน เราสามารถผลิตเป็นชุดและลดระยะเวลาให้สั้นลงได้ การเปลี่ยนฉุกเฉินสำหรับหน่วยที่ล้มเหลวเพียงเครื่องเดียวในบางครั้งสามารถเร่งได้ถึง 20-25 วัน โปรดปรึกษาเราเกี่ยวกับไทม์ไลน์ของคุณ

การทดสอบและเอกสารประกอบ

อุปกรณ์รองรับสปริงคงที่ออกจากโรงงานของเราพร้อมชุดเอกสารที่ประกอบด้วย:

รายงานการทดสอบโหลดพร้อมเส้นโค้งการโก่งโหลดตามจริง

รายงานการตรวจสอบมิติ

ใบรับรองวัสดุ (EN 10204 3.1)

บันทึกคุณสมบัติขั้นตอนการเชื่อม (ถ้ามี)

คำแนะนำในการติดตั้งและบำรุงรักษา

รูปถ่ายของหน่วยที่เสร็จแล้วพร้อมหมายเลขซีเรียลที่มองเห็นได้

นอกจากนี้เรายังสามารถจัดให้มีการตรวจสอบโดยบุคคลที่สามที่เป็นอิสระในระหว่างการทดสอบ SGS, BV และ TÜV ต่างก็ได้รับการทดสอบในโรงงานที่หยางโจวของเรา

การปรับแต่งที่เราจัดการ

ไม่มีการใช้งานสปริงคงที่สองครั้งที่เหมือนกันทุกประการ หลายปีที่ผ่านมา เราได้ปรับแต่ง:

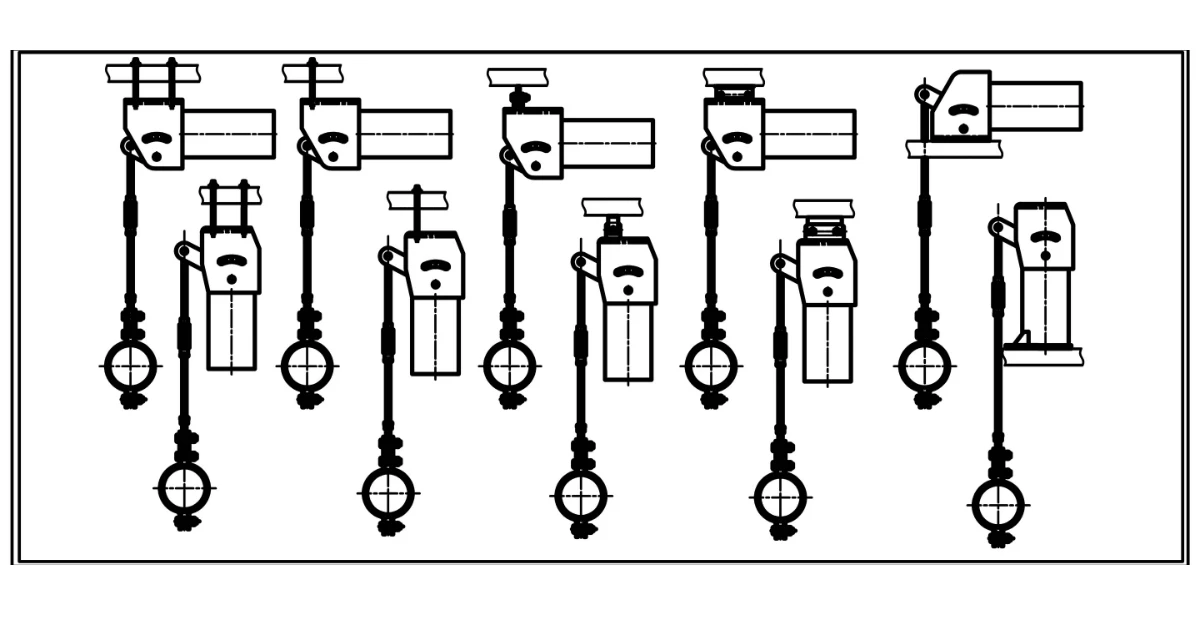

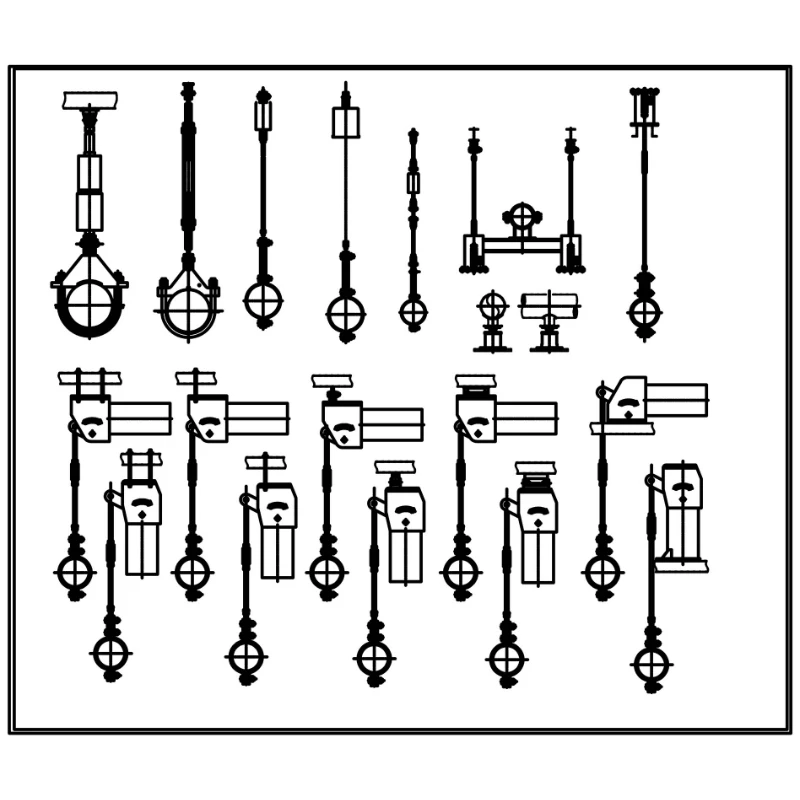

การวางแนวกรอบ (ตั้งพื้น, ติดผนัง, แขวนเพดาน, กลับด้าน)

ความยาวการเดินทางและขั้นตอนการบรรทุกที่ไม่ได้มาตรฐาน

การออกแบบสปริงคู่สำหรับงานหนักมากในโครงขนาดกะทัดรัด

ระบบกันสะเทือนแบบไฮดรอลิกในตัวสำหรับบริเวณที่เกิดแผ่นดินไหวหรือการสั่นสะเทือนสูง

การระบุตำแหน่งพร้อมความสามารถในการอ่านข้อมูลระยะไกล

สปริงอุณหภูมิสูงสำหรับท่อไอน้ำที่ทำงานสูงกว่า 450°C

คุณเป็นผู้จัดเตรียมน้ำหนักของท่อและข้อจำกัดเชิงพื้นที่ และเราจะออกแบบระบบรองรับสปริงคงที่ซึ่งสลักเกลียวเข้าโดยตรง

บันทึกจากโลกแห่งความเป็นจริงจากทีมวิศวกรของเรา

ประเด็นที่เป็นประโยชน์บางประการที่เราได้เรียนรู้จากโครงการต่างๆ ทั่วโลก:

เมื่อคุณกำหนดส่วนรองรับสปริงคงที่ ให้ตรวจสอบเหล็กรองรับด้วย ตัวสปริงคงที่นั้นอาจจะหนัก — บางครั้งก็หนักกว่าตัน — และคานโครงสร้างที่มันวางอยู่นั้นจำเป็นต้องรับน้ำหนักนั้นบวกกับภาระของท่อด้วย

ระบุหมุดล็อคสำหรับการจัดส่งเสมอ หากไม่มีสปริงเหล่านี้ สปริงก็จะเคลื่อนที่ได้ระหว่างการขนส่งและสเกลก็สามารถเลื่อนได้ หมุดของเราทาสีแดงสดเพื่อให้ทีมงานไซต์งานไม่ควรพลาดระหว่างการติดตั้ง

หากจะติดตั้งเครื่องกลางแจ้งในสภาพแวดล้อมที่มีฝุ่นหรือมีทราย ให้พิจารณาบุชชิ่งเดือยหรือข้อต่อจาระบีแบบปิดผนึก สิ่งสกปรกในกลไกคันบังคับเป็นหนึ่งในไม่กี่สิ่งที่อาจทำให้สปริงค้างตลอดเวลา

สำหรับงานทดแทน ให้ตรวจสอบทิศทางการเดินทางที่มีอยู่และพื้นที่ว่างก่อนที่เราจะประดิษฐ์ เราเคยเห็นกรณีที่ตัวเครื่องเดิมอัดแน่นอยู่ในมุมแคบๆ และตัวเครื่องใหม่จำเป็นต้องใช้กรอบที่แตกต่างกันเล็กน้อยจึงจะพอดี

ทำไม Tianshun ถึงรองรับ Constant Spring?

ส่วนรองรับสปริงคงที่คือส่วนปลายของโลกส่วนรองรับท่อที่มีความแม่นยำสูง คุณไม่สามารถมีอุปกรณ์ที่มีประสิทธิภาพต่ำได้ เนื่องจากอุปกรณ์ที่เชื่อมต่อมักจะมีราคาแพงที่สุดในแปลง เราสร้างหน่วยเหล่านี้ด้วยความเข้าใจว่ามีคนกำลังจะเริ่มดำเนินการตอนตี 3 ในระหว่างการเริ่มต้นโรงงาน และพวกเขาจำเป็นต้องทำงานครั้งแรก

ทุกวันนี้ระบบรองรับสปริงคงที่ของเรากำลังทำงานอยู่ในบล็อกกำลังวงจรรวม หน่วยน้ำมันดิบของโรงกลั่น ท่อดับเอทิลีนแครกเกอร์ และท่อ LNG ตู้เย็น แต่ละชิ้นผลิตในโรงงานหยางโจวของเราเอง ทดสอบน้ำหนักโดยทีมงานของเรา และจัดส่งพร้อมเอกสารฉบับเต็ม เราไม่ได้บรรจุผลิตภัณฑ์ของผู้อื่นใหม่ - เราผลิตเอง

หากโครงการของคุณมีตัวรองรับสปริงคงที่ ไม้แขวนสปริง หรือปลอกหุ้มท่อหุ้มฉนวน โปรดส่งรายการสนับสนุนหรือข้อมูลการบรรทุกของคุณมาให้เรา เราจะจัดทำใบเสนอราคาโดยตรงจากโรงงาน พร้อมด้วยเอกสารข้อมูลการเลือกและกำหนดการส่งมอบ นอกจากนี้คุณยังสามารถเยี่ยมชมสายการผลิตของเราและดูว่าเราสร้างและทดสอบหน่วยเหล่านี้อย่างไรก่อนที่จะออกจากร้าน
