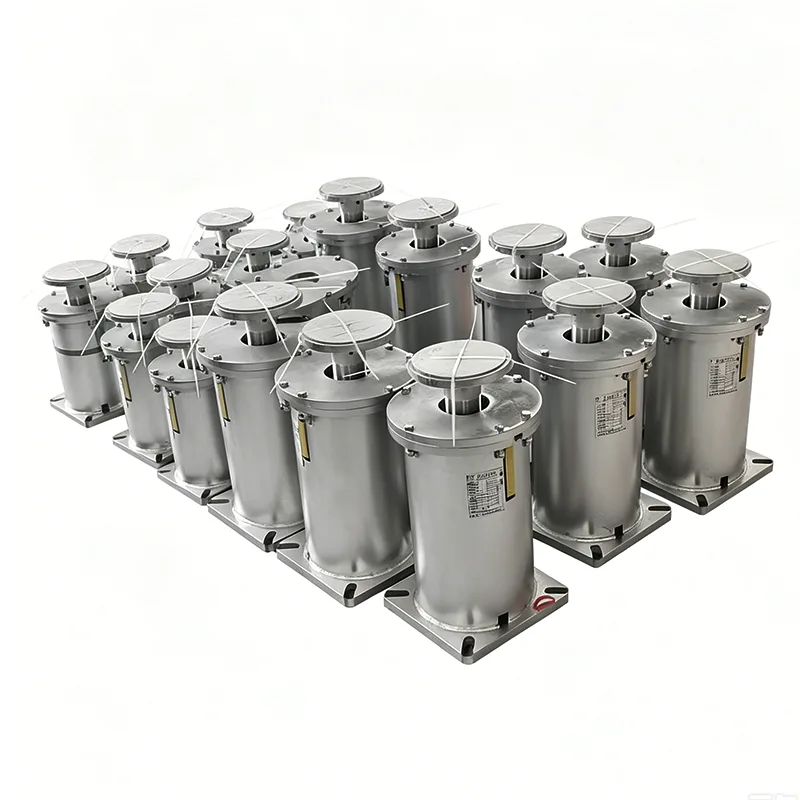

ส่วนรองรับสปริงแบบแปรผัน Type F

Yangzhou Tianshun Pipeline Technology Co., Ltd. ก่อตั้งขึ้นในปี 2012 ผลิตผลิตภัณฑ์ครบวงจรตามมาตรฐาน HG/T 20644 Variable Spring Supports and Hangers อย่างเคร่งครัด อุปกรณ์รองรับสปริงแบบแปรผัน Type F เป็นผลิตภัณฑ์รองรับประเภทฐานในซีรีส์มาตรฐาน ออกแบบมาเป็นพิเศษเพื่อรองรับด้านล่างของท่อ มีการใช้กันอย่างแพร่หลายในระบบท่อส่งก๊าซขนาดเล็กและขนาดกลางในอุตสาหกรรมพลังงาน ปิโตรเคมี โลหะ และอุตสาหกรรมอื่นๆ และเป็นหนึ่งในโมเดลสปริงแบบแปรผันที่ใช้กันอย่างแพร่หลายที่สุดในงานวิศวกรรม

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

โครงสร้างและคุณลักษณะของผลิตภัณฑ์ประเภท F

ส่วนรองรับสปริงแบบแปรผัน Type F ใช้โครงสร้างกล่องแนวตั้ง ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

▶  แผ่นฐาน: แผ่นฐานรองรับกว้าง เชื่อมต่อกับฐานราก

▶ กระบอกสปริง: สปริงอัดเกลียวทรงกระบอกในตัว

▶  แผ่นด้านบน: แผ่นรับน้ำหนัก เชื่อมต่อกับส่วนรองรับท่อ

▶  แผ่นบ่งชี้การกระจัด: ทำเครื่องหมายด้วยตำแหน่งสถานะเย็นและร้อน

▶  สลักล็อค: ล็อคระหว่างการขนส่งและการติดตั้ง

▶  สลักเกลียวปรับความสูง: การปรับโหลดแบบละเอียดที่ไซต์งาน

คุณสมบัติการออกแบบหลัก

การออกแบบโมดูลาร์มาตรฐาน

สอดคล้องตามมาตรฐาน HG/T 20644 โดยสมบูรณ์ สามารถใช้แทนผลิตภัณฑ์จากผู้ผลิตรายอื่นได้

ชุดโหลดและการเคลื่อนที่มาตรฐาน สะดวกสำหรับการเลือกสถาบันการออกแบบ

ขนาดการติดตั้งแบบรวมสะดวกสำหรับการจัดซื้อทางวิศวกรรม

การตั้งค่าล่วงหน้าจากโรงงาน

สปริงอัดล่วงหน้าตามน้ำหนักที่ออกแบบ ล็อคไว้ที่ตำแหน่งเย็น

จำเป็นต้องถอดสลักเกลียวล็อคออกหลังจากติดตั้งถึงที่จึงจะใช้งานได้

ไม่จำเป็นต้องปรับแรงอัดสปริงที่ไซต์งาน

โครงสร้างที่กะทัดรัด

การออกแบบแนวตั้ง พื้นที่ขนาดเล็ก

ความสูงโดยรวม 200-400 มม. เหมาะสำหรับโอกาสที่มีพื้นที่จำกัด

จุดศูนย์ถ่วงต่ำ เสถียรภาพดี

การบำรุงรักษาที่สะดวก

สามารถดึงชุดสปริงออกและเปลี่ยนแยกกันได้

ตัวบ่งชี้การกระจัดที่ชัดเจนระหว่างการตรวจสอบ

ไม่มีชิ้นส่วนที่สึกหรอ การออกแบบที่ไม่ต้องบำรุงรักษา

ตารางอ้างอิงด่วนสำหรับพารามิเตอร์ทางเทคนิคประเภท F

มาตรฐานการดำเนินการ: HG/T 20644-2024 อัตราการเปลี่ยนแปลงโหลด: ≤25% (ข้อกำหนดมาตรฐาน) วัสดุสปริง: เหล็กสปริง 50CrVA วัสดุเปลือก: Q235B การรักษาป้องกันการกัดกร่อน: การพ่นทราย derusting + ไพรเมอร์ที่อุดมด้วยสังกะสีอีพ็อกซี่ + สีทับหน้า

คำอธิบายโดยละเอียดของกฎการเข้ารหัสโมเดล

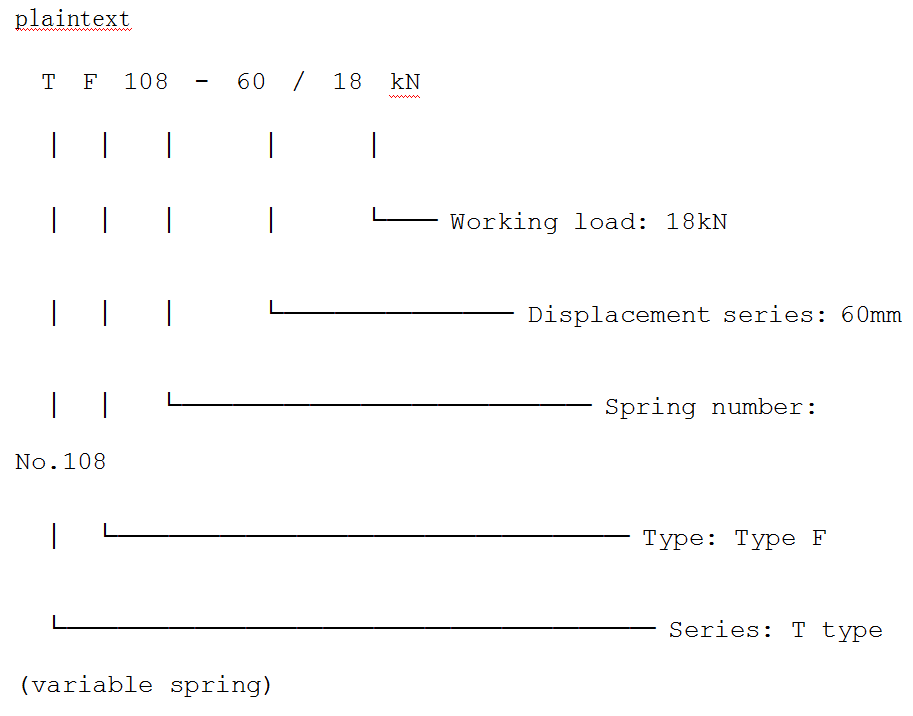

ตัวอย่างการเขียนโค้ดโมเดลมาตรฐานของตัวรองรับสปริงแบบแปรผัน Type F:

พารามิเตอร์ที่จำเป็นสำหรับการเลือก:

▶  ภาระการทำงานของท่อ (kN)

▶  การกระจัดกระจายความร้อนในแนวตั้งของท่อ (มม.)

▶  ทิศทางการเคลื่อนที่ (ขึ้น / ลง)

▶  เกรดการกัดกร่อนต่อสิ่งแวดล้อม

ทีมงานมืออาชีพของเราสามารถจัดหารุ่นผลิตภัณฑ์ Type F ที่แม่นยำได้โดยตรงโดยพิจารณาจากพารามิเตอร์ไปป์ไลน์ที่คุณระบุ

ตัวอย่างการเลือก (คำแนะนำทีละขั้นตอน)

ตัวอย่างสภาพการทำงาน:

▶  ภาระการทำงานของท่อ: 15kN

▶  ท่อระบายความร้อนขึ้นด้านบน: 40 มม

ขั้นตอนการคัดเลือก:

1. กำหนดซีรีย์การกระจัด: การกระจัด 40 มม. เลือกซีรีย์ 60 มม. (ระยะขอบสำรอง)

2. คำนวณโหลดสถานะร้อน: การกระจัดขึ้น, การปล่อยสปริง, โหลดลดลง

3.ตรวจสอบตารางความแข็งของสปริง: เลือกสปริงเบอร์ 106 ความแข็ง 0.25kN/mm

4. คำนวณการเปลี่ยนแปลงโหลด: 40 มม. × 0.25kN / mm = การเปลี่ยนแปลง 10kN

5. ตรวจสอบอัตราการเปลี่ยนแปลง: 10kN / 15kN = 6.7% ≤ 25% ตรงตามข้อกำหนด

รุ่นสุดท้าย: TF106-60/15kN

การเลือกตัวรองรับสปริงแบบแปรผัน Type F ดูเหมือนจะซับซ้อน แต่จริงๆ แล้วเป็นไปตามมาตรฐาน เราให้บริการเลือกฟรี: คุณเพียงแค่ต้องระบุพารามิเตอร์ไปป์ไลน์ และเราจะจัดหาแบบจำลองที่แม่นยำให้

สถานการณ์การใช้งานทั่วไปของประเภท F

การควบคุมคุณภาพและการส่งมอบ

การควบคุมคุณภาพการผลิต

การตรวจสอบสปริงแบบพิเศษ: การทดสอบโหลด 100% สำหรับแต่ละสปริง บันทึกกราฟความแข็ง

การตั้งค่าการบีบอัดล่วงหน้า: บีบอัดอย่างแม่นยำไปยังตำแหน่งเย็นตามความต้องการของคำสั่ง ล็อค

การสอบเทียบตัวบ่งชี้การเคลื่อนที่: ตำแหน่งแผ่นตัวบ่งชี้แม่นยำถึง ±1 มม

การรักษาป้องกันการกัดกร่อน: การพ่นทรายเกรด Sa2.5 ความหนาของการเคลือบ ≥80μm

การตรวจสอบลักษณะภายนอก: การตรวจสอบรอยเชื่อม ขนาด และเครื่องหมายอย่างครอบคลุม

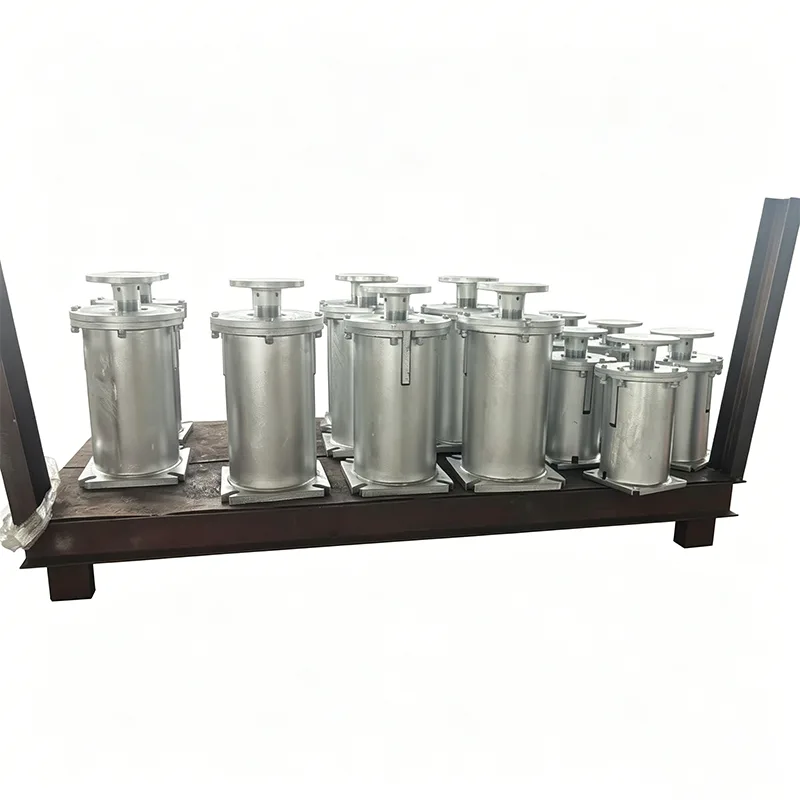

ข้อดีในการจัดส่ง

มีสินค้าในสต๊อก: รุ่นทั่วไป (TF030-TF120, การกระจัด 30/60/90) มีในสต็อก

การจัดส่งที่รวดเร็ว: คำสั่งซื้อสต็อกจะจัดส่งภายใน 3 วัน คำสั่งซื้อที่กำหนดเอง 7-10 วัน

ราคาขายส่ง: ราคาตามลำดับชั้นสำหรับการจัดซื้อจัดจ้างทางวิศวกรรมจำนวนมาก

เอกสารประกอบที่ครบถ้วน: ผลิตภัณฑ์แต่ละชุดมาพร้อมกับใบรับรองคุณสมบัติ รายงานการทดสอบสปริง คำแนะนำในการติดตั้ง

บริการและการสนับสนุน

การเลือกฟรี: วิศวกรมืออาชีพให้การคำนวณการเลือกเพื่อให้แน่ใจว่าแบบจำลองถูกต้อง

ข้อกำหนดการวาดภาพ: จัดทำภาพวาดขนาดการติดตั้งมาตรฐานเพื่อให้ความร่วมมือกับการออกแบบ

การสนับสนุนทางเทคนิค: ตอบคำถามต่างๆ ในการติดตั้ง การทดสอบการใช้งาน และการใช้งาน

การรับประกันคุณภาพ: รับประกันสินค้า 2 ปี เปลี่ยนทดแทนฟรีสำหรับความเสียหายที่ไม่ใช่ของมนุษย์

การตอบสนองฉุกเฉิน: มอบแนวทางแก้ไขปัญหานอกสถานที่ภายใน 24 ชั่วโมง

ชิ้นส่วนอะไหล่: ชุดสปริง สลักเกลียว และชิ้นส่วนที่สึกหรออื่นๆ

อุปกรณ์รองรับสปริงแบบแปรผัน Type F เป็นผลิตภัณฑ์มาตรฐานทั่วไปในอุตสาหกรรมเคมี และยังเป็นสปริงแบบแปรผันที่ใช้กันอย่างแพร่หลายในงานวิศวกรรมอีกด้วย เรามุ่งเน้นการผลิตซีรีส์มาตรฐานมาเป็นเวลา 14 ปี ด้วยคุณภาพของผลิตภัณฑ์ที่มั่นคงและการส่งมอบตรงเวลา และให้บริการโครงการด้านวิศวกรรมในกว่า 40 ประเทศทั่วโลก เลือกมาตรฐาน Type F เลือกความน่าเชื่อถือและความสะดวกสบาย
