รองรับสปริงสำหรับงานหนักสำหรับการขยายตัวทางความร้อนและแบริ่งรับน้ำหนักของท่ออุตสาหกรรม

เราได้ทำการรองรับสปริงที่เทียนซุ่นเป็นเวลา 14 ปีแล้ว สิ่งเหล่านี้ไม่ใช่ส่วนที่ฉูดฉาดที่สุดของระบบท่อ แต่เมื่อโรงไฟฟ้าพลังความร้อนเริ่มทำงานหรือท่อ LNG เย็นลง สิ่งเหล่านี้คือส่วนประกอบที่ช่วยยกของหนักอย่างเงียบ ๆ คำสั่งซื้อของเรามากกว่า 70% มาจากลูกค้าที่ทำซ้ำ ไม่ว่าจะเป็น EPC บริษัทวิศวกรรม และเจ้าของโรงงานที่ได้ลองใช้ส่วนที่เหลือและยึดติดกับเรา อุปกรณ์รองรับสปริงของเราดำเนินการในกว่า 45 ประเทศ ตั้งแต่โรงกลั่นในตะวันออกกลางไปจนถึงโรงงานเคมีในเอเชียตะวันออกเฉียงใต้

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

เมื่อคุณระบุการรองรับสปริง การตัดสินใจที่แท้จริงประการแรกคือระหว่างสองประเภท หากการเคลื่อนที่ของท่ออยู่ในระดับปานกลางและยอมรับการเปลี่ยนแปลงของโหลดได้รองรับสปริงแบบแปรผันทำงานให้ดีและลดต้นทุน หากอุปกรณ์ที่เชื่อมต่อ เช่น กังหันไอน้ำหรือหัวฉีดคอมเพรสเซอร์ ไม่สามารถทนต่อการเปลี่ยนแปลงโหลดได้มาก คุณก็จำเป็นต้องมีรองรับสปริงคงที่. พวกเขารักษาแรงสนับสนุนที่เกือบจะแบนตลอดระยะการเคลื่อนที่ทั้งหมด วิศวกรของเราจะช่วยคุณเลือกประเภทที่เหมาะสมโดยพิจารณาจากข้อมูลการวิเคราะห์ความเครียด ไม่ใช่การคาดเดา

สปริงรองรับการทำงานในระบบท่อจริงอย่างไร

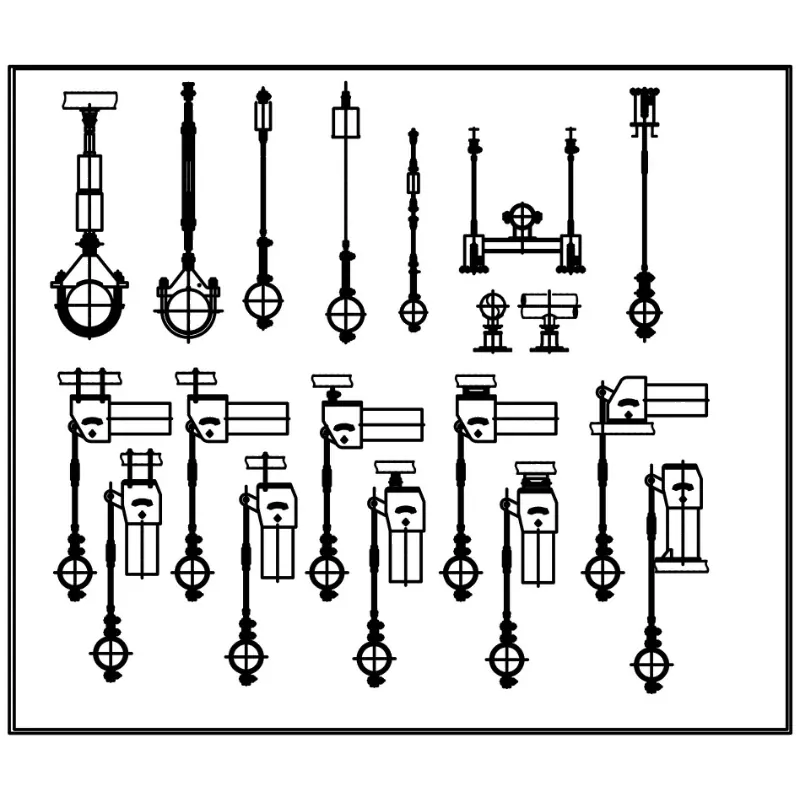

ส่วนรองรับสปริงไม่ทำงานแยกกัน พวกเขามักจะเป็นส่วนหนึ่งของการจัดการสนับสนุนที่ใหญ่กว่าเสมอ การตั้งค่าทั่วไปประกอบด้วยส่วนรองรับท่อแบบแข็งหรือส่วนหุ้มท่อเพื่อรับน้ำหนัก ในขณะที่ชุดสปริงจะจัดการกับการเคลื่อนที่ของความร้อนในแนวตั้ง เมื่อคุณต้องการรองรับสายเย็น เรามักจะรวมชุดสปริงเข้ากับส่วนรองรับท่อที่หุ้มฉนวนไว้ล่วงหน้า เพื่อป้องกันการควบแน่นและการสะสมของน้ำแข็งที่จุดรองรับ ลูกค้าหลายรายเรียกสิ่งเหล่านี้ด้วยชื่อที่แตกต่างกัน — ไม้แขวนสปริง — โดยเฉพาะอย่างยิ่งเมื่อยูนิตเป็นแบบแขวนด้านบน ผลิตภัณฑ์ตระกูลเดียวกัน เพียงแต่มีสไตล์การติดตั้งที่แตกต่างกัน

วัสดุที่เราใช้

เราไม่ตัดมุมเรื่องวัตถุดิบ ทุกชุดมาพร้อมกับใบรับรองโรงงาน และเรายินดีที่จะแบ่งปันการตรวจสอบย้อนกลับอย่างเต็มรูปแบบกับทีมตรวจสอบของคุณ

วัสดุทั้งหมดมาจากโรงงานเหล็กของจีนที่ได้รับอนุมัติ หากโครงการของคุณต้องการเกรดเฉพาะ เช่น ดูเพล็กซ์สเตนเลสหรืออัลลอยด์ที่มีอุณหภูมิสูง เพียงแจ้งให้เราทราบ

มาตรฐานที่เราปฏิบัติตาม

เราผลิตตามมาตรฐานต่อไปนี้เป็นค่าเริ่มต้น และสามารถปรับให้เข้ากับมาตรฐานอื่นๆ ได้ตามคำขอ:

ASME B31.3 – กระบวนการวางท่อ

ANSI/MSS SP-58 – อุปกรณ์รองรับท่อและที่แขวน

GB/T 17116 – มาตรฐานจีนสำหรับการรองรับท่อ

ใช้ได้กับ DIN, JIS หรือข้อกำหนดเฉพาะโครงการของคุณ

โรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และเราผลิตใบรับรองวัสดุ EN 10204 3.1 เต็มรูปแบบในทุกการจัดส่ง

คำถามทั่วไปที่ลูกค้าของเราถาม

คำถามที่ 1: แปรผันหรือคงที่ — ฉันจะตัดสินใจได้อย่างไร

หากการกระจัดของท่อของคุณไม่มากและมีภาระที่แตกต่างกัน เช่น 10-25% ถือว่าเป็นเรื่องปกติ อุปกรณ์รองรับสปริงแบบแปรผันจะทำงานได้ดีและมีค่าใช้จ่ายน้อยกว่า เมื่ออุปกรณ์ที่แนบมามีภาระหัวฉีดที่อนุญาตอย่างเข้มงวด (โดยทั่วไปที่ทางเข้ากังหัน การเชื่อมต่อคอมเพรสเซอร์ หรือท่อเครื่องปฏิกรณ์) ให้ใช้สปริงรองรับคงที่ ส่งข้อมูลภาพสามมิติของความเครียดหรือข้อมูลการกระจัดของคุณมาให้เรา แล้วเราจะแนะนำโมเดลที่เหมาะสมโดยไม่มีค่าใช้จ่าย

Q2: คุณสามารถจัดหาความสามารถในการรับน้ำหนักและช่วงการเดินทางเท่าใด

สำหรับตัวรองรับสปริงแบบแปรผัน กลุ่มผลิตภัณฑ์มาตรฐานของเราครอบคลุมตั้งแต่ไม่กี่ร้อยกิโลกรัมไปจนถึงมากกว่า 20 เมตริกตันต่อหน่วย ส่วนรองรับสปริงคงที่สามารถรับน้ำหนักได้มากกว่า 30 ตันสำหรับแนวที่มีกำแพงหนา ระยะเคลื่อนที่: โดยทั่วไป 0–150 มม. สำหรับหน่วยแปรผัน และสูงสุด 300 มม. ขึ้นไปสำหรับประเภทคงที่ ช่วงการเดินทางที่กำหนดเองและการตั้งค่าน้ำหนักบรรทุกเป็นเรื่องปกติสำหรับเรา

Q3: การจัดส่งใช้เวลานานเท่าใด?

สต็อกและส่วนประกอบกึ่งสำเร็จรูป: 20–25 วัน คำสั่งซื้อที่กำหนดเองอย่างเต็มที่: 30–40 วัน หากโครงการของคุณมีกำหนดเวลาที่จำกัด โปรดพูดคุยกับทีมขายของเราแต่เนิ่นๆ เรามักจะจัดเรียงช่วงการผลิตใหม่เพื่อให้ตรงตามกำหนดเวลาที่สำคัญได้

Q4: คุณจะบรรจุสิ่งเหล่านี้เพื่อการส่งออกได้อย่างไร?

หน่วยขนาดเล็กจะเข้าไปในลังไม้รมยา ส่วนประกอบขนาดใหญ่จะถูกยึดเข้ากับพาเลทเหล็กหรือโครงแบบเชื่อมพร้อมแผ่นหุ้มกันน้ำ เราจัดส่งไปยังท่าเรือในตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ ยุโรป และอเมริกาใต้เป็นประจำ เราไม่มีการเรียกร้องความเสียหายจากการจัดส่งแม้แต่ครั้งเดียวในช่วงสามปีที่ผ่านมา

คำถามที่ 5: คุณช่วยแสดงข้อมูลอ้างอิงโครงการให้เราดูได้ไหม

ใช่. เราได้จัดหาอุปกรณ์รองรับสปริงและชุดแขวนท่อแบบสมบูรณ์สำหรับโรงไฟฟ้าพลังความร้อนร่วมในตะวันออกกลาง โรงงานแปรรูปนิกเกิลในอินโดนีเซีย โรงงานเคมีในบราซิล และการวางท่อบนเกาะทั่วไปในโครงการนิวเคลียร์ของจีน ติดต่อเราเพื่อขอรายการอ้างอิงที่ตรงกับภาคส่วนของคุณ

การทดสอบก่อนจัดส่ง

สปริงทุกชิ้นที่ออกจากโรงงานหยางโจวของเราต้องผ่านการตรวจสอบเหล่านี้:

การตรวจสอบด้วยสายตาและมิติ

การสุ่มตัวอย่างความสูงและความแข็งแบบไม่มีสปริง

การทดสอบก่อนการบีบอัดและการฟื้นตัวแบบเต็มโหลด

การสอบเทียบขนาดการเดินทาง

การตรวจสอบโหลดเทียบกับเส้นโค้งการเคลื่อนที่

เราแนบรายงานการทดสอบและใบรับรองวัสดุไว้ภายในซองการจัดส่ง การตรวจสอบพยานบุคคลที่สามโดย SGS, BV หรือ TÜV สามารถทำได้หากสัญญาของคุณต้องการ

การปรับแต่งถือเป็นบรรทัดฐานที่นี่

คำสั่งซื้อของเราประมาณครึ่งหนึ่งเริ่มต้นด้วยการวาดแบบของลูกค้าหรือชุดเงื่อนไขการออกแบบ ไม่ใช่หมายเลขชิ้นส่วนมาตรฐาน หากต้องการรับใบเสนอราคา คุณเพียงแค่ต้องแจ้งให้เราทราบ:

ประเภทการติดตั้ง: ไม้แขวนเสื้อด้านบนหรือส่วนรองรับฐาน

โหลดร้อนและโหลดเย็น

การเคลื่อนที่ของท่อที่คาดหวัง (ขึ้นหรือลง)

รายละเอียดการเชื่อมต่อหรือรูปวาดของคุณเอง

ปริมาณ

เราจะดูแลส่วนที่เหลือเอง — การเคลือบพิเศษ ฮาร์ดแวร์สแตนเลส วัสดุสปริงที่มีอุณหภูมิสูง ขนาดตัวเรือนที่ไม่ได้มาตรฐาน ทั้งหมดนี้

วิธีที่เราเห็นมัน

การสนับสนุนสปริงไม่ใช่วิทยาศาสตร์จรวด แต่ต้องทำอย่างถูกต้อง ชุดสปริงที่ประกอบอย่างดีจะนั่งอย่างเงียบๆ เป็นเวลา 15 หรือ 20 ปี ส่วนที่ไม่ดีจะปรากฏเป็นรอยเชื่อมร้าวหรือเส้นหย่อนคล้อยภายในไม่กี่เดือน ที่ Tianshun เราสร้างสิ่งเหล่านี้เหมือนกับว่าเรานำไปไว้ในโรงงานของเราเอง นั่นหมายความว่าไม่มีทางลัดไปยังเนื้อหา ไม่มีการข้ามการทดสอบ และไม่มีความประหลาดใจในการส่งมอบในนาทีสุดท้าย

หากโครงการถัดไปของคุณต้องใช้ตัวรองรับสปริง ไม้แขวนสปริง ตัวรองรับสปริงคงที่ หรือปลอกหุ้มท่อหุ้มฉนวนล่วงหน้า โปรดส่งความต้องการของคุณมาให้เรา เราจะเสนอราคาโรงงานที่ยุติธรรมและข้อเสนอทางเทคนิคที่สมเหตุสมผลให้คุณ คุณยังสามารถเยี่ยมชมโรงงานของเราในหยางโจวได้ เพียงแจ้งให้เราทราบเมื่อใด
