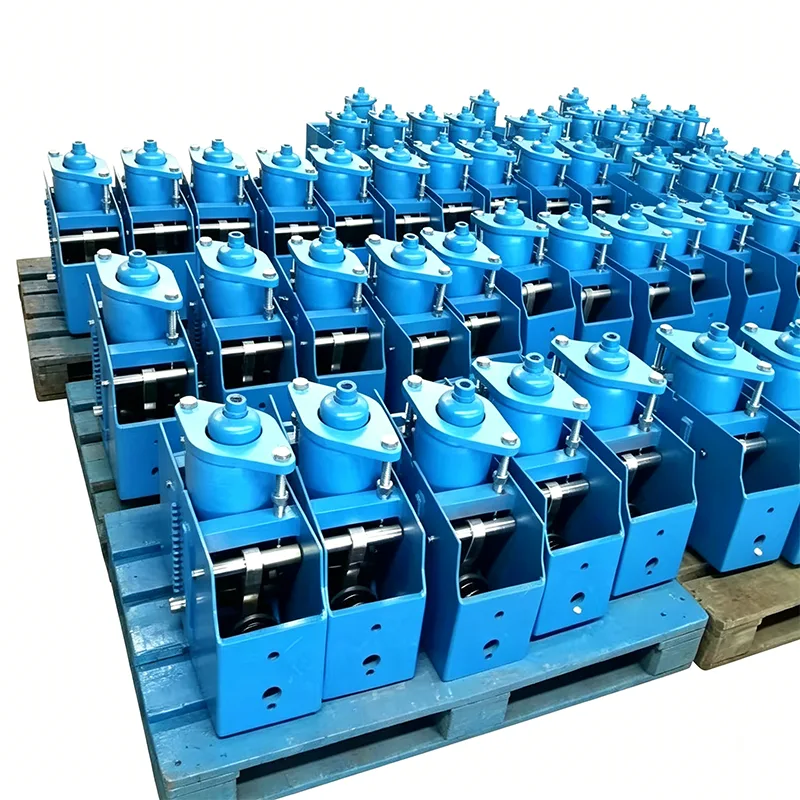

ยืนสนับสนุนสปริงคงที่

Yangzhou Tianshun Pipeline Technology Co., Ltd. ก่อตั้งขึ้นในปี 2555 โดยมุ่งเน้นการผลิตผลิตภัณฑ์รองรับท่อมาเป็นเวลา 14 ปี โดยมีผลิตภัณฑ์ที่ให้บริการในกว่า 40 ประเทศทั่วโลก Standing Constant Spring Support เป็นผลิตภัณฑ์ที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่ไม่มีพื้นที่ยกเหนือท่อและจำเป็นต้องมีส่วนรองรับด้านล่าง โดยวางบนคานเหล็ก ฐานรากคอนกรีต หรือแท่นรองรับผ่านฐาน ทำให้เกิดแรงรองรับท่อขึ้นด้านบนอย่างต่อเนื่อง และแก้ไขปัญหาการชดเชยการเคลื่อนตัวของท่อในสถานการณ์ที่มีพื้นที่จำกัดได้อย่างสมบูรณ์แบบ

ทำไมต้องเลือกประเภทยืน? โซลูชันสำหรับสถานการณ์ที่มีพื้นที่จำกัด

ในทางวิศวกรรมเชิงปฏิบัติ ท่อจำนวนมากไม่สามารถใช้ระบบกันสะเทือนด้านบนได้ และต้องใช้ส่วนรองรับด้านล่าง:

▶  ท่อชั้นล่างสุดในแกลเลอรีท่อ: ไม่มีคานโครงสร้างเหล็กสำหรับแขวนเหนือท่อชั้นล่างสุด

▶  ท่อที่อยู่ด้านบนของอุปกรณ์: ท่อที่จัดวางอยู่เหนืออุปกรณ์โดยตรง ไม่มีจุดยกด้านบน

▶  ท่อในร่องลึกคอนกรีต: ท่อในร่องท่อที่มีพื้นที่ด้านบนแคบ

▶  ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่: ท่อที่อยู่เหนือ DN800, แท่งแขวนที่ยาวเกินไปมีแนวโน้มที่จะไม่เสถียร

▶  ท่อที่ไวต่อการสั่นสะเทือน: ท่อทางเข้าและทางออกของปั๊ม ส่วนรองรับด้านล่างมีเสถียรภาพดีกว่าระบบกันสะเทือน

▶  โครงการปรับปรุง: โครงสร้างเหล็กที่มีอยู่ไม่สามารถเพิ่มจุดยกใหม่ได้ มีเพียงการรองรับจากฐานรากเท่านั้น

ในสถานการณ์เหล่านี้ Standing Constant Spring Support เป็นเพียงโซลูชันการรองรับแรงคงที่ที่เป็นไปได้เท่านั้น

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

การเปรียบเทียบที่ครอบคลุม: ประเภทยืนเทียบกับประเภทระบบกันสะเทือน

โครงสร้างผลิตภัณฑ์และคุณสมบัติหลัก

Standing Constant Spring Support ใช้โครงสร้างกล่องแนวตั้ง ซึ่งส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

แผ่นฐาน: แผ่นด้านล่างกว้างเพื่อกระจายน้ำหนักและให้ความมั่นคง

กล่องสปริง: กลไกสปริงแรงคงที่ในตัวจัดวางในแนวตั้ง

แผ่นรองรับด้านบน: เชื่อมต่อกับท่อรองรับท่อ สามารถปรับความสูงได้อย่างละเอียด

ตัวบ่งชี้การเคลื่อนที่: แสดงภาพด้านข้างเพื่อให้สังเกตได้ง่าย

อุปกรณ์ล็อค: ล็อคสปริงระหว่างการขนส่งและการติดตั้ง

คุณสมบัติหลัก

การออกแบบที่มีความสูงต่ำเป็นพิเศษ

การจัดเรียงสปริงแนวตั้ง ความสูงโดยรวมต่ำกว่าระบบกันสะเทือนสเปคเดียวกันถึง 40%

เหมาะสำหรับพื้นที่ที่มีความสูงของพื้นจำกัด เช่น ท่อร่องลึก ห้องอุปกรณ์

ข้อมูลจำเพาะที่สั้นกว่าที่ปรับแต่งได้สำหรับสภาพการทำงานพิเศษ

เสถียรภาพที่ดีเยี่ยม

พื้นที่ฐานใหญ่กว่าแบบช่วงล่าง 3 เท่า จุดศูนย์ถ่วงต่ำ

ไม่ใช่เรื่องง่ายที่จะพลิกคว่ำภายใต้แรงผลักดันในแนวนอนของท่อ

ไม่มีปัญหาการแกว่งของแกนกันสะเทือนภายใต้สภาวะการทำงานที่มีการสั่นสะเทือน

ติดตั้งและบำรุงรักษาสะดวก

ติดตั้งภาคพื้นดิน ไม่จำเป็นต้องใช้งานบนที่สูง

วางบนรากฐานโดยตรง แก้ไขหลังการปรับระดับ

สลักเกลียวปรับด้านบน ใช้งานได้ขณะยืนบนพื้น

ไม่จำเป็นต้องรื้อท่อเพื่อบำรุงรักษาและเปลี่ยน เพียงดึงชุดสปริงออกโดยตรง

การปรับตัวแทนที่ที่แข็งแกร่ง

เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีการถ่ายเทความร้อนของท่อสูงขึ้น

นอกจากนี้ยังปรับให้เข้ากับการเคลื่อนที่ลงได้ เพียงติดตั้งแบบกลับด้าน

การกระจัดด้านข้างไม่ส่งผลต่อประสิทธิภาพของแรงคงที่

การวิเคราะห์สถานการณ์การใช้งานทั่วไป

คู่มือการติดตั้งและการว่าจ้างนอกสถานที่ (จากประสบการณ์ด้านวิศวกรรม 14 ปี)

การตรวจสอบก่อนการติดตั้ง

1. ตรวจสอบว่ารุ่นของผลิตภัณฑ์สอดคล้องกับแบบการออกแบบหรือไม่

2. ตรวจสอบว่าอุปกรณ์ล็อคอยู่ในสภาพสมบูรณ์หรือไม่ และมีการหลวมระหว่างการขนส่งหรือไม่

3. ตรวจสอบความเรียบของฐาน จำเป็นต้องแก้ไขหากการเสียรูปเกิน 2 มม

ขั้นตอนการติดตั้ง

1. การปรับระดับฐานราก: ข้อผิดพลาดระดับของพื้นผิวฐานรองรับ ≤2มม./ม

2. การวางตำแหน่งและการยึด: วางส่วนรองรับสปริงคงที่ในตำแหน่ง เชื่อมหรือยึดฐานเข้ากับฐานราก

3. การเชื่อมต่อท่อ: เชื่อมต่อท่อรองรับท่อกับแผ่นยึดด้านบนสำรองการเคลื่อนที่ในสภาวะเย็น

4. การตั้งค่าโหลด: ปรับสลักเกลียวด้านบนตามความต้องการในการออกแบบ จัดตำแหน่งแผ่นตัวบ่งชี้ให้อยู่ในตำแหน่งเย็น

5.ปลดล็อค: ถอดสลักเกลียวล็อคการขนส่งหลังการติดตั้ง

6.การตรวจสอบและยืนยัน: ยืนยันตัวบ่งชี้สามารถเคลื่อนที่ได้อย่างอิสระโดยไม่ติดขัด

การจัดการปัญหาทั่วไป

การควบคุมคุณภาพและการตรวจสอบ

การควบคุมวัตถุดิบ

วัสดุเหล็กทั้งหมดจากโรงงานเหล็กทั่วไปพร้อมใบรับรองวัสดุ

การทดสอบความแข็ง 100% สำหรับเหล็กสปริง วัสดุที่ไม่ผ่านการรับรองถูกปฏิเสธ

วัสดุเชื่อมแห้งตามข้อกำหนด ความแข็งแรงของโลหะฐานที่ตรงกัน

การควบคุมกระบวนการผลิต

การตัดและตัด CNC ความแม่นยำของมิติ ±1 มม

การเชื่อมใช้การเชื่อมแบบป้องกันแก๊ส CO2 ช่างเชื่อมถือใบรับรอง

การรักษาความร้อนด้วยสปริงใช้เตาสุญญากาศ ความแข็งสม่ำเสมอ ±HRC2

การทดลองเต็มจังหวะสามครั้งทำงานหลังจากการประกอบเครื่องจักรเสร็จสมบูรณ์

การตรวจสอบโรงงาน

ส่วนรองรับสปริงคงที่แบบยืนแต่ละตัวจะต้องดำเนินการดังต่อไปนี้ก่อนส่งมอบ:

การตรวจสอบรูปลักษณ์และขนาด

การทดสอบโหลดเต็มจังหวะ บันทึกจุดวัด 10 จุด

การคำนวณความคงตัวให้แน่ใจว่า ≤ ± 5%

การทดสอบการทำงานของอุปกรณ์ล็อค

การสอบเทียบตัวบ่งชี้การเคลื่อนที่

การตรวจจับความหนาของชั้นเคลือบป้องกันการกัดกร่อน

บริการและการสนับสนุน

▶  สนับสนุนการเลือก: ให้การตรวจสอบพื้นที่การติดตั้งเพื่อยืนยันความเป็นไปได้ของโซลูชันแบบยืน

▶  บริการที่ปรับแต่งได้: ความสูงพิเศษที่กำหนดเองและขนาดฐานพิเศษตามพื้นที่ในสถานที่

▶  คำแนะนำในการติดตั้ง: จัดทำคู่มือการติดตั้งโดยละเอียด คำแนะนำถึงสถานที่สำหรับโครงการสำคัญๆ

▶  รอบการจัดส่ง: 7-10 วันสำหรับรุ่นธรรมดา, 15-20 วันสำหรับผลิตภัณฑ์ที่กำหนดเอง

▶  การรับประกันคุณภาพ: รับประกันผลิตภัณฑ์ 2 ปี การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน

▶ การจัดหาอะไหล่: ชุดสปริงรุ่นทั่วไปในสต็อก จัดส่งภายใน 48 ชั่วโมง

Standing Constant Spring Support คือโซลูชันที่เชื่อถือได้สำหรับการรองรับท่อที่มีแรงคงที่ในสภาพการทำงานที่มีพื้นที่จำกัด ตลอด 14 ปีที่ผ่านมา เราได้แก้ไขปัญหาที่ไม่สามารถนำโซลูชันระบบกันสะเทือนไปใช้กับโครงการหลายร้อยโครงการทั่วโลกได้ และผลิตภัณฑ์ของเรามีการดำเนินงานอย่างเสถียรและได้รับการยอมรับจากลูกค้าอย่างเป็นเอกฉันท์
