ข้อต่อขยายท่อเป็นส่วนประกอบที่ยืดหยุ่นซึ่งติดตั้งในระบบท่อเพื่อดูดซับการเปลี่ยนแปลงขนาดที่เกิดจากการขยายตัวและการหดตัวเนื่องจากความร้อน รวมทั้งลดการสั่นสะเทือน ลดเสียงรบกวน และชดเชยการวางแนวที่ไม่ถูกต้องเล็กน้อย หากไม่มีข้อต่อการขยายตัว การเติบโตทางความร้อนในการเดินท่อขนาดยาวจะทำให้เกิดความเครียดมหาศาล ซึ่งอาจทำให้ปั๊ม วาล์ว หัวฉีด และตัวท่อเสียหายได้เทคโนโลยีไปป์ไลน์หยางโจว Tianshunผลิตข้อต่อขยายสามตระกูลหลัก ได้แก่ สูบลมโลหะ ยาง และผ้า ซึ่งแต่ละตระกูลได้รับการออกแบบทางวิศวกรรมสำหรับแรงดัน อุณหภูมิ และสภาวะของตัวกลางเฉพาะ

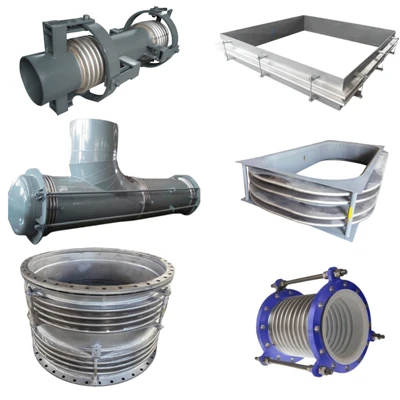

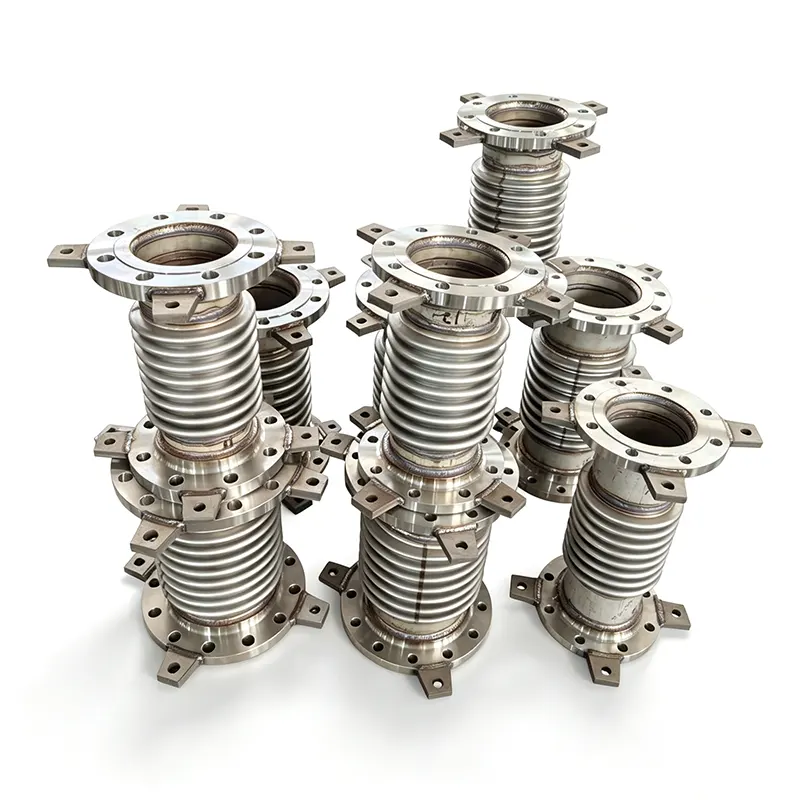

ข้อต่อขยายโลหะหรือที่เรียกว่าข้อต่อขยายสูบลมถูกสร้างขึ้นจากส่วนประกอบสูบลมสแตนเลสที่ซับซ้อนตั้งแต่หนึ่งชิ้นขึ้นไปรวมกับอุปกรณ์ปลาย เช่น หน้าแปลน ปลายเชื่อม หรือการเชื่อมต่อแบบเกลียว ได้รับการออกแบบมาสำหรับระบบท่อที่มีแรงดันและสามารถดูดซับการเคลื่อนที่ในแนวแกน ด้านข้าง และเชิงมุมแยกกันหรือรวมกันได้
การกำหนดค่ามีตั้งแต่หน่วยแกนเดี่ยวธรรมดาไปจนถึงการออกแบบที่เชื่อมโยงที่ซับซ้อน สากล มีบานพับ และสมดุลแรงดันที่มีแรงดันดันหรือจำกัดการเคลื่อนที่ในระนาบเฉพาะ โดยทั่วไป เครื่องสูบลมจะถูกสร้างขึ้นจากเหล็กกล้าไร้สนิม 304, 321 หรือ 316L โดยมีตัวเลือกโลหะผสมสูง เช่น Inconel หรือ Hastelloy สำหรับบริการที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิสูง อัตราแรงดันครอบคลุมสุญญากาศเต็มจนถึงหลายร้อยบาร์ ขึ้นอยู่กับเส้นผ่านศูนย์กลางและจำนวนชั้นของเบลโลว์
| รายการพารามิเตอร์ | ตัวอย่างของค่าทั่วไป |
| เส้นผ่านศูนย์กลางที่กำหนด (DN) | DN50 - DN3000 (สามารถผลิตขนาดที่ไม่ได้มาตรฐานตามแบบ) |
| แรงดันการออกแบบ (PN) | PN10, PN16, PN25, PN40 |
| อุณหภูมิการออกแบบ | -196°ซ ถึง +800°ซ |
| วัสดุสูบลม | SS304, SS316L, อินโคเนล 625 |
| ประเภทการเชื่อมต่อ | หน้าแปลนเชื่อม |
| ความสามารถในการเคลื่อนไหว | ตามแนวแกน ด้านข้าง เชิงมุม (มม./°) |
| ชีวิตที่เหนื่อยล้า | 1,000, 3000, 5,000 รอบ |
ข้อต่อขยายยางเป็นทางเลือกที่มีน้ำหนักเบาและช่วยลดการสั่นสะเทือนแทนยูนิตโลหะสำหรับการใช้งานที่มีแรงดันต่ำ สร้างจากยางสังเคราะห์เสริมแรง เช่น EPDM, NBR, นีโอพรีน หรือแบบบุด้วย PTFE โดยดูดซับการเคลื่อนที่ด้วยความร้อน ลดเสียงรบกวนที่เกิดจากโครงสร้าง และชดเชยการวางแนวที่ไม่ตรงระหว่างท่อและอุปกรณ์ มีการใช้กันอย่างแพร่หลายในการบำบัดน้ำ, HVAC, สถานีสูบน้ำ และสายส่งสารเคมีที่ให้ความสำคัญกับความต้านทานการกัดกร่อนและการดูดซับแรงกระแทก

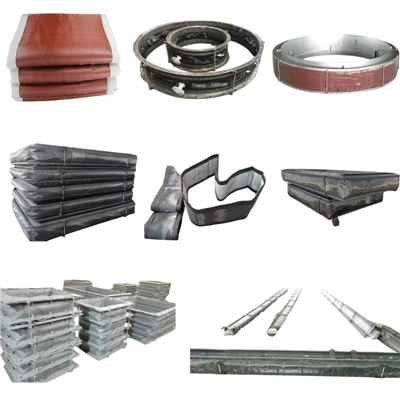

ข้อต่อขยายแบบผ้าหรือแบบอโลหะได้รับการออกแบบมาโดยเฉพาะสำหรับระบบท่อส่งลมแรงดันต่ำและระบบก๊าซไอเสียที่ทำงานที่อุณหภูมิสูง ประกอบด้วยผ้าที่มีอุณหภูมิสูงหลายชั้น ฉนวน และวัสดุปิดผนึกที่ล้อมรอบด้วยโลหะหรืองานเหล็ก มีความสามารถในการดูดซับการเคลื่อนที่ในแนวแกน ด้านข้าง และเชิงมุมจำนวนมากด้วยแรงปฏิกิริยาที่ต่ำมาก ข้อต่อผ้าพบได้ทั่วไปในโรงไฟฟ้า โรงผลิตพลังงานขยะ เตาเผาซีเมนต์ และระบบไอเสียทางอุตสาหกรรมที่ทำงานที่อุณหภูมิสูงถึง 1,000°C ขึ้นไปโดยมีฉนวนที่เหมาะสม
| ตารางพารามิเตอร์ | ตัวอย่างของค่าทั่วไป |
| อุณหภูมิการให้บริการ | 400°C-1000°C |
| แรงดันใช้งาน | ± 50 กิโลปาสคาล (แรงดันต่ำ) |
| สื่อ/ประเภทแก๊ส | ก๊าซหุงต้ม, อากาศร้อน, ก๊าซที่มีฤทธิ์กัดกร่อน |
| ชั้นผ้า | PTFE, ซิลิคอน, เซรามิคไฟเบอร์ |
| ความยาวแบบเผชิญหน้า | 200 มม. - 500 มม. (ปรับแต่งได้) |
| วัสดุกรอบ | เหล็กกล้าคาร์บอน Q235, SS304 |
กลุ่มผลิตภัณฑ์ข้อต่อขยายของเราครอบคลุมเส้นผ่านศูนย์กลางปกติตั้งแต่ DN25 (1 นิ้ว) ไปจนถึง DN4000 (160 นิ้ว) และใหญ่กว่าสำหรับหน่วยผ้าสั่งทำพิเศษ ขนาดมาตรฐานแบบเห็นหน้ากันเป็นไปตามบรรทัดฐานอุตสาหกรรมทั่วไป และมีความยาว ความสามารถในการเคลื่อนย้าย และการกำหนดค่าส่วนปลายแบบกำหนดเองได้ตามความต้องการ ข้อต่อแต่ละชิ้นได้รับการทดสอบอุทกสถิตและทดสอบตามรอบตามความเหมาะสม พร้อมด้วยการตรวจสอบย้อนกลับของวัสดุตั้งแต่ขดลวดไปจนถึงการประกอบที่เสร็จสมบูรณ์
ข้อต่อขยายทั้งหมดได้รับการออกแบบและผลิตตามมาตรฐานสากล รวมถึง EJMA, ASME B31.1, ASME B31.3, EN 14917 และ GB/T 12777 นอกจากนี้เรายังได้รับการรับรอง ISO 9001:2015 และสามารถจัดหาหน่วยที่มีเครื่องหมาย CE สำหรับตลาดยุโรป
บูรณาการกับระบบรองรับท่อ
ข้อต่อขยายมักถูกกำหนดไว้เป็นส่วนหนึ่งของการวิเคราะห์ความยืดหยุ่นของท่อโดยสมบูรณ์ โดยทำงานร่วมกับส่วนรองรับสปริงและส่วนรองรับท่อแบบแข็งเพื่อควบคุมทั้งการเคลื่อนไหวและน้ำหนัก บนแนวที่มีการเจริญเติบโตทางความร้อนในแนวตั้งอย่างมีนัยสำคัญ ไม้แขวนสปริงแบบแปรผันหรือไม้แขวนสปริงคงที่จะรับน้ำหนักของท่อ ในขณะที่ข้อต่อส่วนขยายจะดูดซับการเคลื่อนตัวในแนวแกนและด้านข้าง สำหรับระบบที่ต้องเผชิญกับเหตุการณ์แบบไดนามิก เช่น ค้อนน้ำหรือแรงสั่นสะเทือนจากแผ่นดินไหว มักจะติดตั้งตัวลดไฮดรอลิกขนานกับข้อต่อขยายเพื่อยับยั้งการเคลื่อนไหวอย่างกะทันหันในขณะที่ปล่อยให้ความร้อนค่อยๆ เคลื่อนตัว

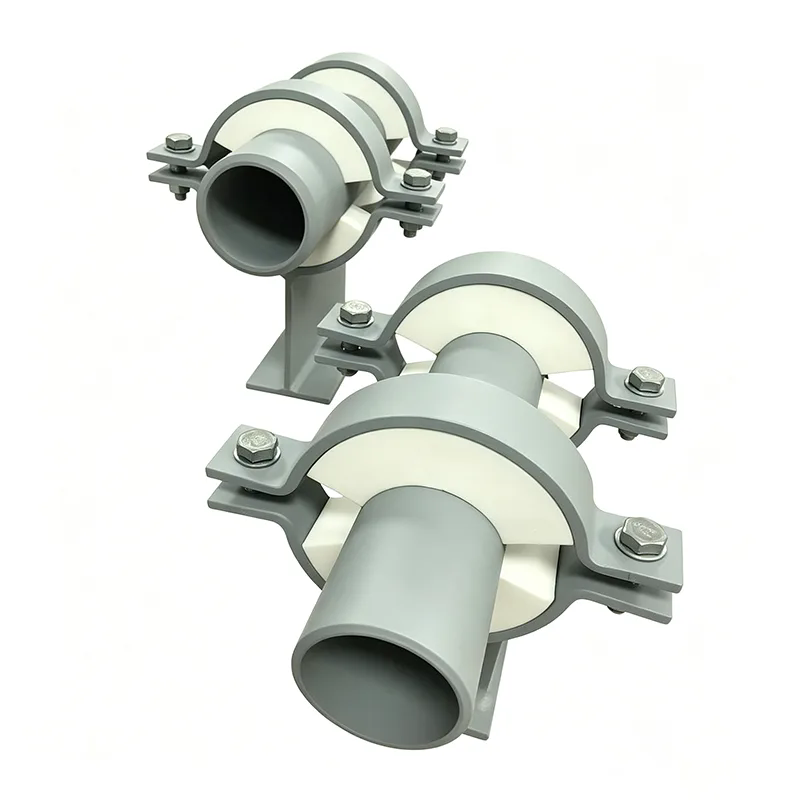

กลุ่มผลิตภัณฑ์ทั้งหมดของเรายังรวมถึงส่วนรองรับรองเท้าท่อ ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าสำหรับไลน์ไครโอเจนิกและอุณหภูมิสูง และไม้แขวนเสื้อและส่วนรองรับสปริงครบวงจร ช่วยให้ลูกค้าสามารถจัดหาข้อต่อขยายและฮาร์ดแวร์สนับสนุนที่เกี่ยวข้องจากผู้ผลิตรายเดียว
ข้อต่อขยายได้รับการระบุไว้ในแทบทุกภาคส่วนของอุตสาหกรรมกระบวนการ: การผลิตไฟฟ้า (ความร้อน นิวเคลียร์ พลังงานหมุนเวียน) น้ำมันและก๊าซ (โรงกลั่น ท่อส่ง คลัง LNG) การบำบัดน้ำและน้ำเสีย โรงงานปิโตรเคมีและเภสัชกรรม การทำเหมืองและการแปรรูปแร่ การผลิตอาหารและเครื่องดื่ม การทำความร้อนในเขตพื้นที่ และการสร้างระบบ HVAC
ข้อต่อส่วนขยายทุกอันผ่านการทดสอบแรงดันและการตรวจสอบขนาดก่อนจัดส่งจากโรงงานผลิตขนาด 35,000 ตร.ม. ในมณฑลเจียงซู ประเทศจีน ทีมวิศวกรของเราสนับสนุนลูกค้าด้วยการคำนวณการเคลื่อนไหว คำแนะนำในการเลือกวัสดุ และการตรวจสอบการออกแบบที่กำหนดเอง ระยะเวลารอคอยสินค้ามาตรฐานเริ่มตั้งแต่สองถึงสี่สัปดาห์ ขึ้นอยู่กับขนาดและความซับซ้อน และคำสั่งซื้อเร่งด่วนสามารถทำได้ตามข้อตกลงล่วงหน้า ด้วยประสบการณ์มากกว่า 14 ปีในการจัดหาส่วนประกอบท่อส่งไปยังกว่า 45 ประเทศ เราให้บริการผู้รับเหมา EPC บริษัทวิศวกรรม และผู้ใช้ปลายทางทั่วโลก
ฉันควรเลือกข้อต่อขยายประเภทใด — โลหะ ยาง หรือผ้า
เลือกตามความดัน อุณหภูมิ และสื่อ ข้อต่อแบบเบลโลว์โลหะรองรับแรงดันสูงและช่วงอุณหภูมิที่กว้าง และเป็นค่าเริ่มต้นสำหรับการวางท่อในกระบวนการ ข้อต่อยางเป็นเลิศในด้านการลดแรงสั่นสะเทือนและความต้านทานการกัดกร่อนในน้ำและสารเคมีอ่อน ข้อต่อผ้าใช้สำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ แรงดันต่ำ และอุณหภูมิสูง เช่น ระบบไอเสียและไอเสีย
ข้อต่อขยายสามารถดูดซับการเคลื่อนไหวใดได้บ้าง
ขึ้นอยู่กับการออกแบบ ข้อต่อขยายสามารถดูดซับการเคลื่อนไหวตามแนวแกน (การบีบอัด/การยืด) ด้านข้าง (ออฟเซ็ตตั้งฉาก) และเชิงมุม (การหมุน) ไม่ว่าจะแยกกันหรือรวมกัน เครื่องสูบลมเดี่ยวรองรับการเคลื่อนที่ตามแนวแกนเป็นหลัก ในขณะที่การออกแบบอเนกประสงค์ แบบบานพับ และกิมบอล ใช้สำหรับการเคลื่อนตัวด้านข้างและเชิงมุม
ฉันจำเป็นต้องมีสปริงรองรับเมื่อติดตั้งข้อต่อขยายหรือไม่
ในกรณีส่วนใหญ่ใช่ ข้อต่อขยายจะดูดซับการเคลื่อนที่ด้วยความร้อน แต่ไม่ได้ออกแบบมาเพื่อรับน้ำหนักของท่อ ไม้แขวนเสื้อแบบสปริงแบบปรับได้หรือแบบสปริงคงที่รองรับน้ำหนักที่ไม่ทำงานของท่อและสิ่งที่อยู่ภายใน ขณะเดียวกันก็ช่วยให้ข้อต่อขยายสามารถเคลื่อนที่ได้อย่างอิสระ การเลือกส่วนรองรับที่เหมาะสมเป็นส่วนหนึ่งของการวิเคราะห์ความเค้นของท่อแบบสมบูรณ์
ข้อต่อขยายของคุณเป็นไปตามมาตรฐานใด?
ข้อต่อขยายโลหะของเราได้รับการออกแบบตามมาตรฐาน EJMA และสอดคล้องกับ ASME B31.1, ASME B31.3, EN 14917 และ GB/T 12777 หน่วยยางและผ้าเป็นไปตามมาตรฐาน ISO, EN และ ASTM ที่บังคับใช้ สามารถขอเครื่องหมาย CE และการตรวจสอบโดยบุคคลที่สามได้
อายุการใช้งานโดยทั่วไปของข้อต่อขยายคือเท่าใด?
อายุการใช้งานขึ้นอยู่กับอุณหภูมิ ความดัน รอบการเคลื่อนที่ การกัดกร่อนของตัวกลาง และคุณภาพการติดตั้ง ข้อต่อเครื่องสูบลมโลหะที่มีขนาดเหมาะสมและติดตั้งโดยทั่วไปจะมีอายุการใช้งาน 10 ถึง 20 ปีในการให้บริการทางอุตสาหกรรมตามปกติ โดยทั่วไปข้อต่อยางและผ้าจะมีอายุการใช้งานสั้นกว่าและถือเป็นรายการสึกหรอที่เปลี่ยนได้ เราสามารถให้ข้อมูลวงจรความล้าสำหรับการออกแบบเครื่องเป่าลมเฉพาะได้ตามคำขอ
