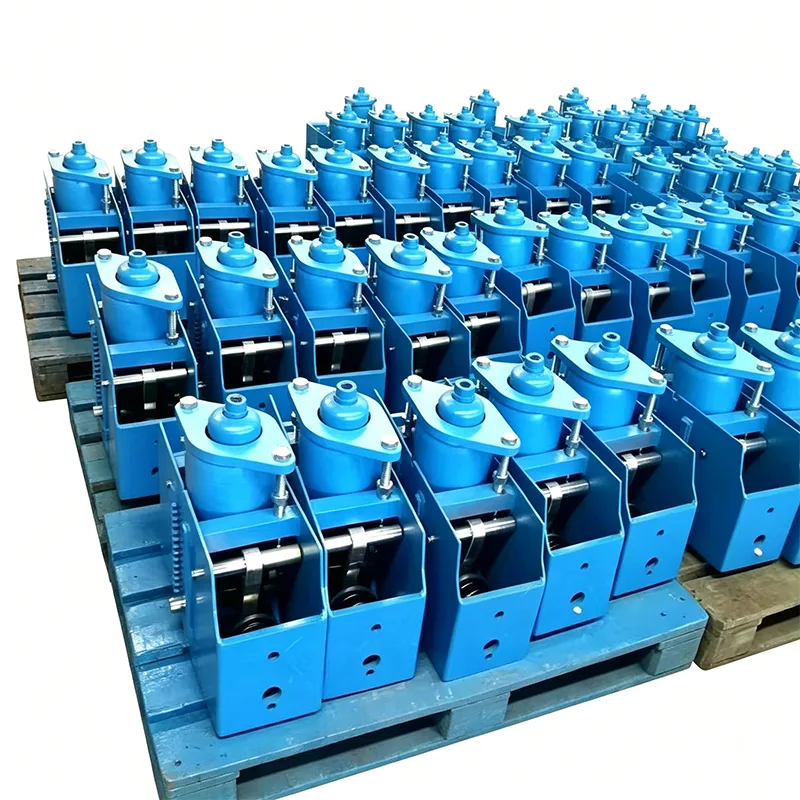

ไม้แขวนสปริงคงที่ที่มีความแม่นยำสำหรับท่อส่งขนาดใหญ่พร้อมเอาท์พุตโหลดที่สม่ำเสมอ

ไม้แขวนเสื้อสปริงคงที่หรือที่เรียกว่าตัวรองรับสปริงรับน้ำหนักคงที่หรือตัวรองรับแรงคงที่ ให้แรงรองรับที่ใกล้เคียงกันตลอดช่วงการเคลื่อนที่ของท่อ หน่วยเหล่านี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบท่อที่มีการถ่ายเทความร้อนในแนวตั้งอย่างมีนัยสำคัญ โดยที่สปริงแบบแปรผันจะทำให้เกิดการเปลี่ยนแปลงของโหลดที่มากเกินไป และถ่ายโอนความเครียดที่ไม่ต้องการไปยังอุปกรณ์ที่เชื่อมต่อและงานท่อ

ที่เทคโนโลยีไปป์ไลน์หยางโจว Tianshunเราผลิตไม้แขวนเสื้อแบบสปริงคงที่โดยใช้กลไกก้านต่อข้อเหวี่ยงที่ได้รับการพิสูจน์แล้วและจับคู่กับสปริงอัดคุณภาพสูง การออกแบบนี้จะปรับสมดุลแรงบิดสปริงกับแรงบิดโหลดรอบๆ แกนหลักตลอดช่วงชักทั้งหมด โดยคงความเบี่ยงเบนของโหลดไว้ภายใน ±5% ตามมาตรฐาน — และ ±3% สำหรับการกำหนดค่าที่มีความแม่นยำสูง แต่ละส่วนประกอบจะอยู่ในเคสป้องกันที่ปกป้องส่วนประกอบภายในจากเศษการก่อสร้างและสิ่งปนเปื้อนในสิ่งแวดล้อม ซึ่งช่วยลดความเสี่ยงในการบำรุงรักษาตลอดอายุการใช้งานของส่วนรองรับ

ข้อมูลจำเพาะทางเทคนิคและซีรี่ส์

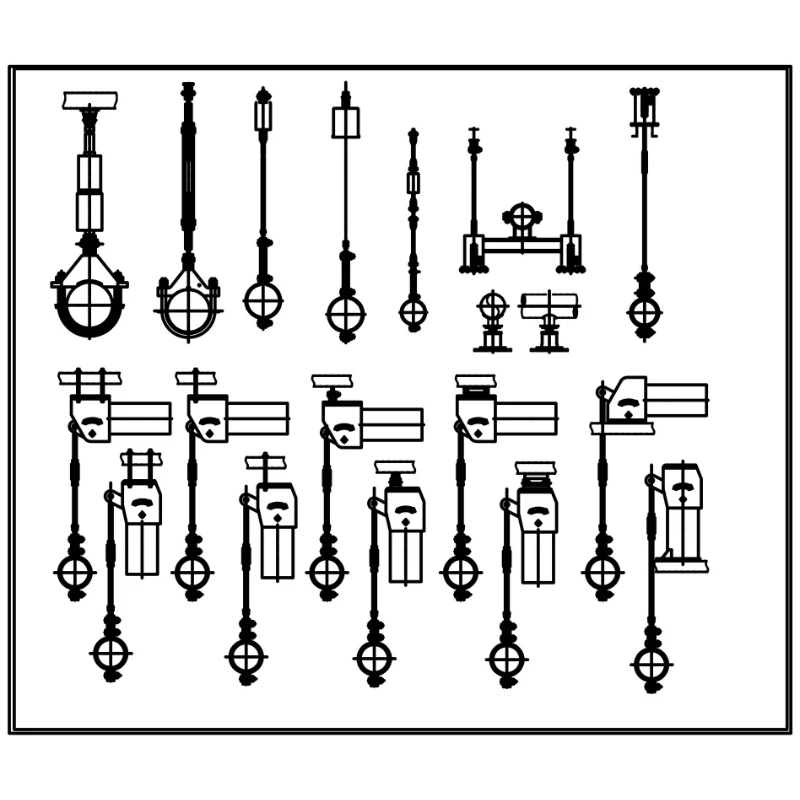

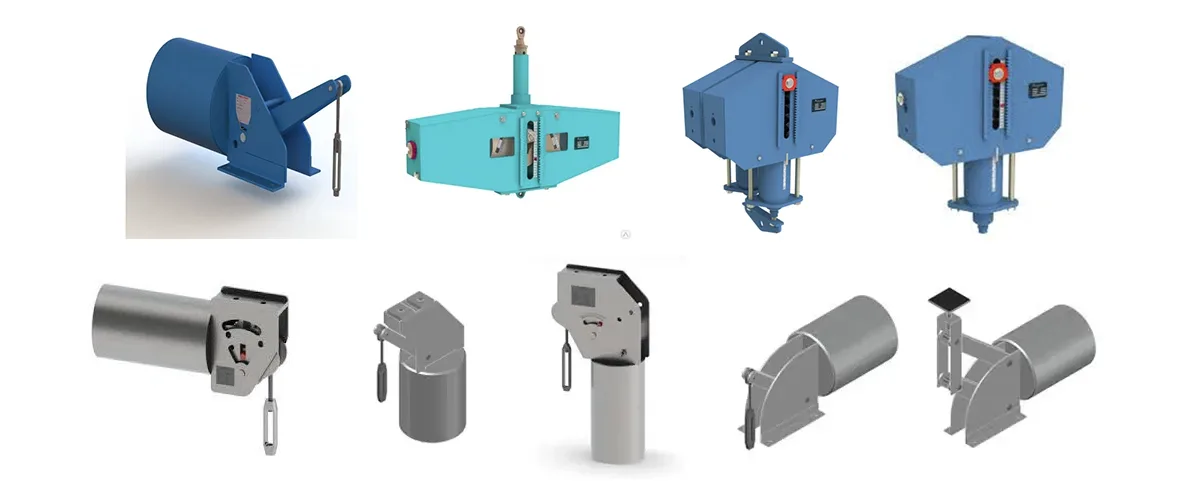

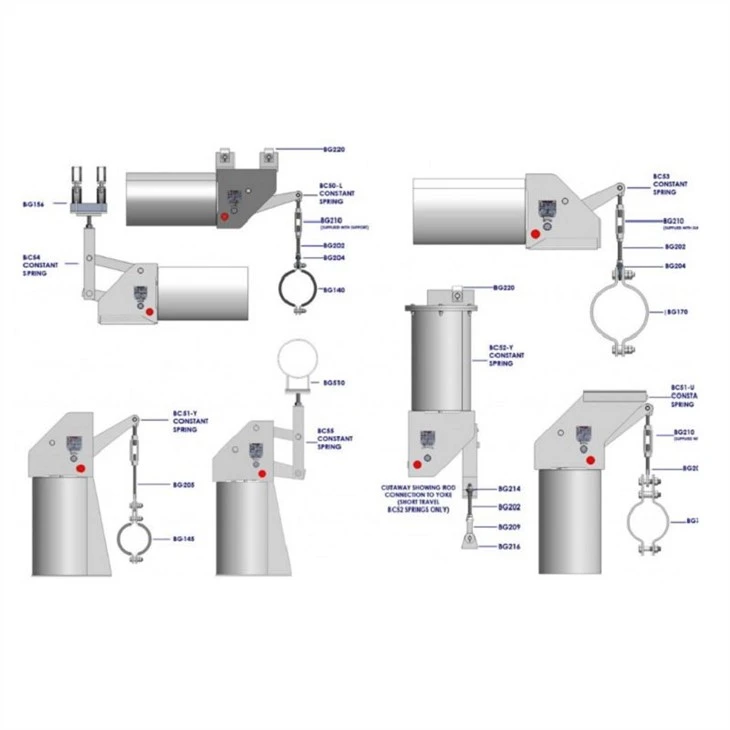

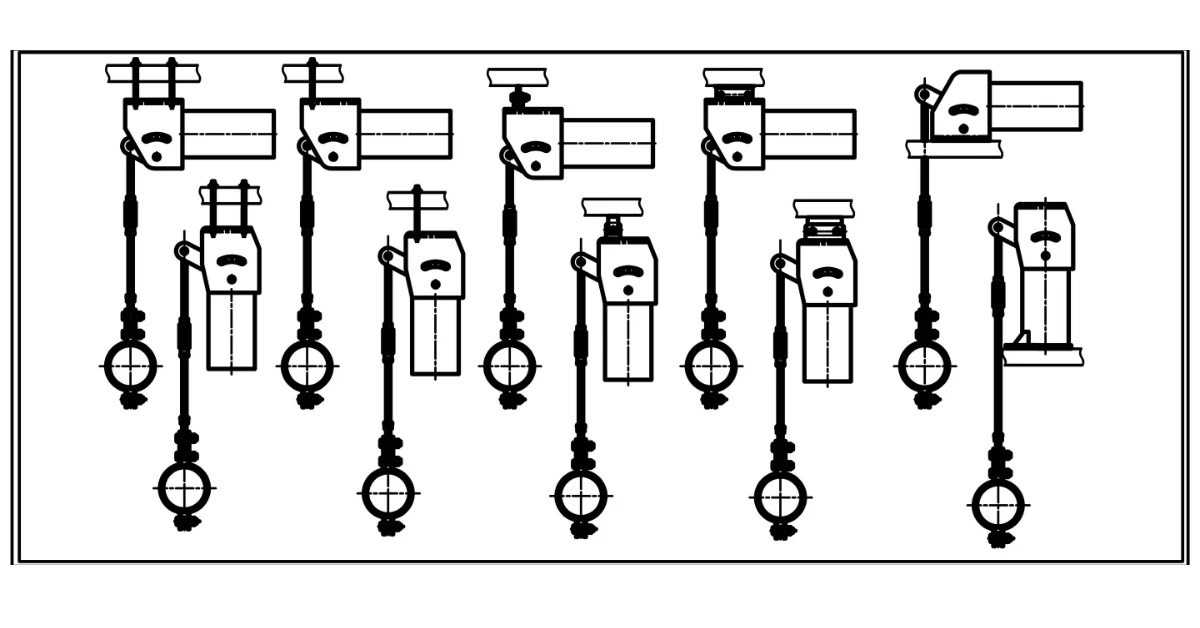

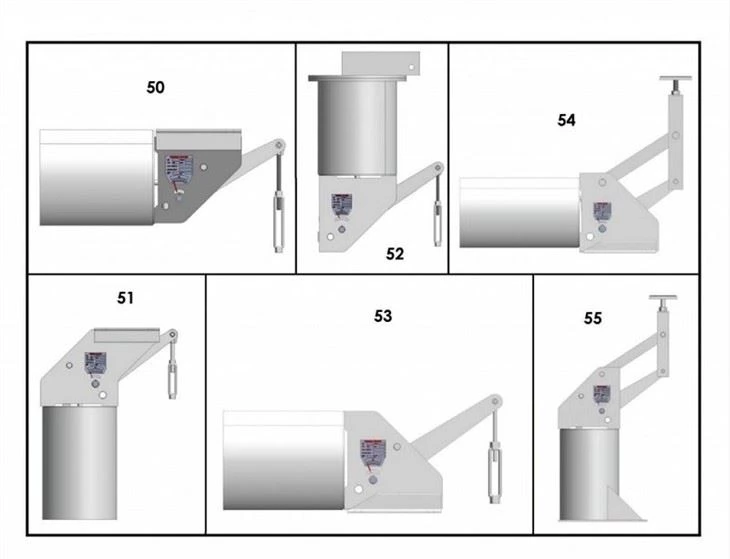

ของเรารองรับสปริงอย่างต่อเนื่องกลุ่มผลิตภัณฑ์ครอบคลุมช่วงโหลดการทำงานตั้งแต่ 0.1 kN ถึง 500 kN พร้อมตัวเลือกระยะเคลื่อนที่มาตรฐาน 50 มม. 100 มม. 200 มม. และ 400 มม. และระยะการเคลื่อนที่แบบกำหนดเองมีให้เลือกสูงสุด 600 มม. ซีรีส์มาตรฐานประกอบด้วยรุ่น PH, LH, CA, CS และ TH เหมาะสำหรับการติดตั้งทั้งแนวนอนและแนวตั้ง คอยล์สปริงผลิตจากเหล็กโลหะผสม 60Si2Mn หรือ 50CrVA และตัวเรือนเคลือบด้วยสังกะสีแบบจุ่มร้อนหรือเคลือบอีพ็อกซี่ เพื่อให้เหมาะกับอุณหภูมิแวดล้อมในการทำงานตั้งแต่ -20°C ถึง +80°C

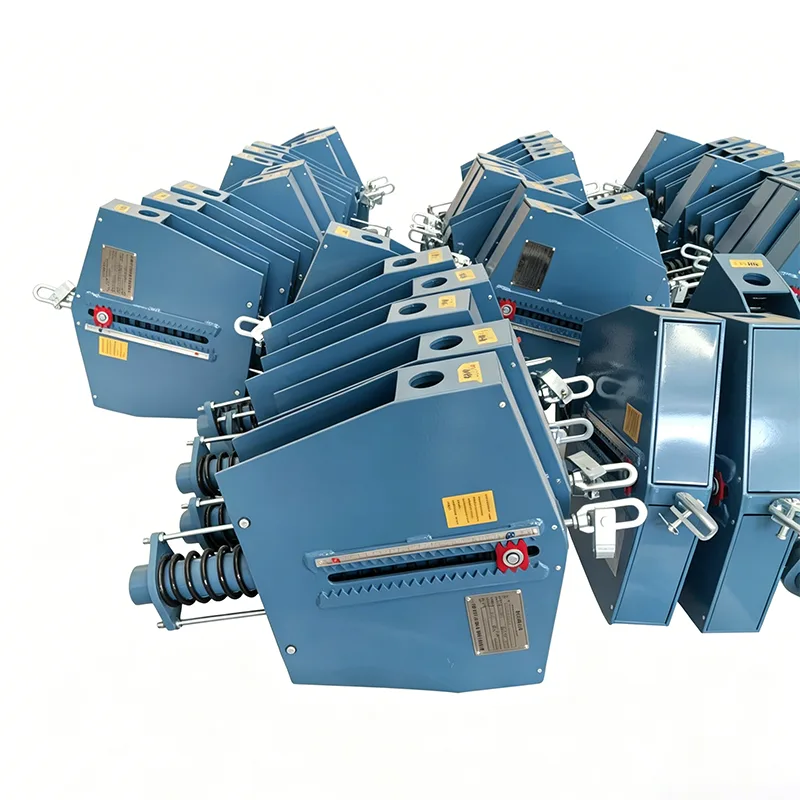

ไม้แขวนเสื้อแบบสปริงคงที่ทุกตัวได้รับการตั้งค่าล่วงหน้าจากโรงงานตามน้ำหนักบรรทุกและตำแหน่งเย็น/ร้อนที่ลูกค้าระบุ และติดตั้งตัวหยุดระยะการเคลื่อนที่บนและล่างเพื่อป้องกันการเคลื่อนที่เกิน มาตราส่วนเคลื่อนที่ที่มองเห็นได้ชัดเจนและปุ่มหมุนปรับน้ำหนักบรรทุกช่วยให้สามารถปรับแบบละเอียดได้ที่ไซต์งานภายใน ±10% ของน้ำหนักบรรทุกที่กำหนด โดยการกำหนดค่าบางอย่างปรับได้สูงสุดถึง ±20% โดยเพิ่มครั้งละ 2% หมุดที่ตั้งไว้ล่วงหน้าสีแดงได้รับการติดตั้งที่โรงงานเพื่อล็อคส่วนรองรับในระหว่างการทดสอบไฮโดรสแตติกและการล้างด้วยกรด โดยทนทานต่อโหลดสูงสุดสองเท่าก่อนที่จะถอดออกเมื่อเริ่มเดินระบบ

มาตรฐานและวิศวกรรมที่กำหนดเอง

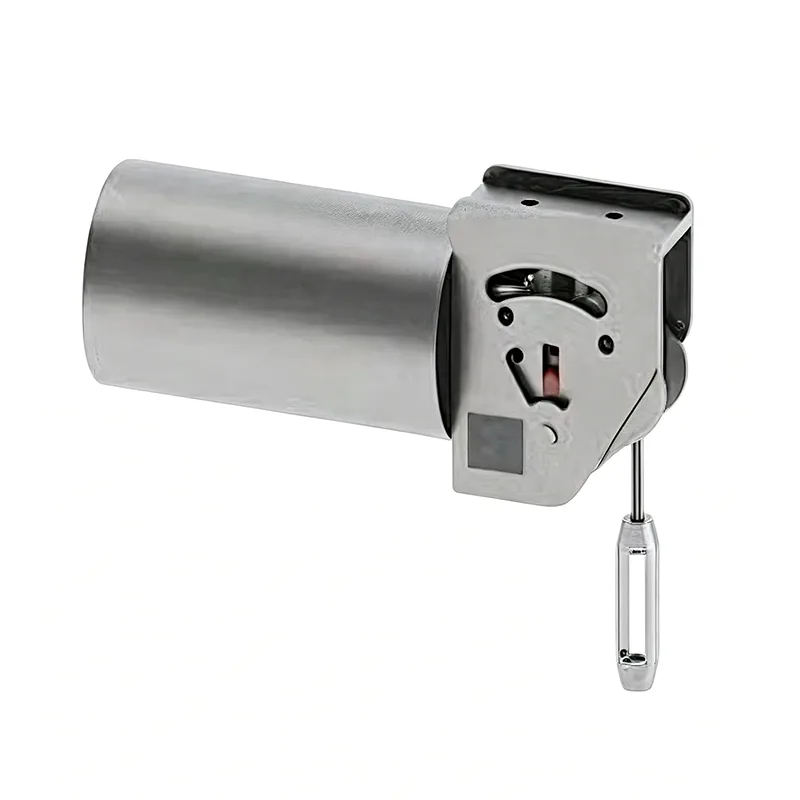

ตัวรองรับสปริงรับน้ำหนักคงที่ทั้งหมดได้รับการออกแบบและผลิตตามมาตรฐาน GB/T 17116.1/.2/.3 และ NB/T 47039 และสามารถแปลงเป็นมาตรฐานสากลได้อย่างสมบูรณ์ รวมถึง MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L และ JIS B 8501 ในฐานะผู้ผลิตอุปกรณ์รองรับท่อที่มีประสบการณ์ เรายังผลิตตัวรองรับแรงคงที่แบบกำหนดเองได้อย่างเต็มที่ตาม บนแบบของลูกค้าและพารามิเตอร์เฉพาะโครงการ

การประยุกต์ใช้ในอุตสาหกรรมที่สำคัญ

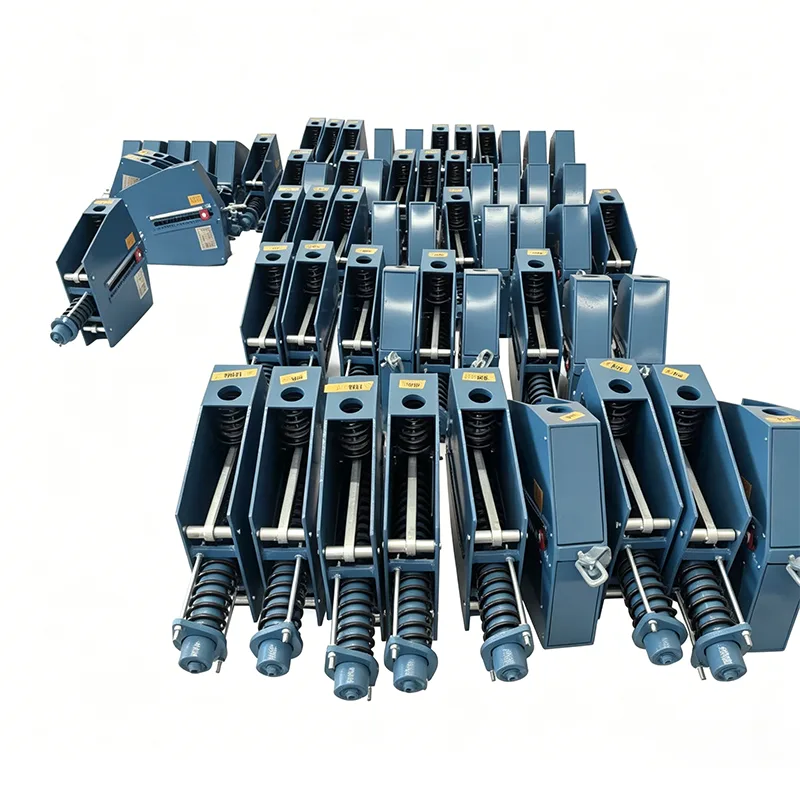

ไม้แขวนเสื้อแบบสปริงคงที่ระบุไว้ในระบบท่อซึ่งความสม่ำเสมอในการรับน้ำหนักไม่สามารถต่อรองได้ การติดตั้งโดยทั่วไป ได้แก่ โรงไฟฟ้าพลังความร้อน โรงไฟฟ้านิวเคลียร์ โรงกลั่น คลัง LNG และ LPG เครือข่ายการทำความร้อนแบบเขต และสายการผลิตที่มีอุณหภูมิสูงในโรงงานปิโตรเคมีและเภสัชกรรม พวกมันมักจะถูกใช้งานควบคู่ไปกับการรองรับสปริงแบบแปรผันบนไปป์ไลน์เดียวกัน — หน่วยคงที่ที่โหนดที่มีการเคลื่อนที่สูงและตัวแขวนสปริงแบบแปรผันได้ที่ตำแหน่งที่มีการเคลื่อนตัวของความร้อนน้อยกว่า

กลุ่มผลิตภัณฑ์รองรับท่อที่กว้างขึ้น

นอกเหนือจากไม้แขวนเสื้อแบบสปริงคงที่ กลุ่มผลิตภัณฑ์อุปกรณ์รองรับท่อที่สมบูรณ์ของเรายังประกอบด้วยอุปกรณ์รองรับสปริงแบบปรับได้ ไม้แขวนแบบแข็ง อุปกรณ์รองรับท่อ อุปกรณ์รองรับท่อหุ้มฉนวนล่วงหน้า และตัวลดไฮดรอลิกสำหรับการควบคุมโหลดแบบไดนามิก สำหรับโครงการที่ต้องการการชดเชยการเคลื่อนที่ด้วยความร้อน เรายังจัดหาข้อต่อขยายของเครื่องเป่าลมโลหะ ข้อต่อขยายยาง และข้อต่อขยายผ้าที่ผสานรวมกับระบบสนับสนุนของเราเพื่อสร้างโซลูชันไปป์ไลน์ที่สมบูรณ์

การประกันคุณภาพและบริการ

การสนับสนุนทุกอย่างผ่านการทดสอบภายในบริษัทอย่างเต็มรูปแบบก่อนจัดส่ง ซึ่งได้รับการสนับสนุนโดยระบบการจัดการคุณภาพ ISO 9001:2015 ของเรา และสอดคล้องกับมาตรฐาน ASME และ API ในกรณีที่จำเป็น ลูกค้าได้รับการสนับสนุนทางเทคนิคโดยเฉพาะตั้งแต่การสอบถามจนถึงการติดตั้ง การตอบกลับใบเสนอราคาทั้งหมดตลอด 24 ชั่วโมง และคำแนะนำในการปรับน้ำหนักบรรทุกถึงสถานที่ ซึ่งเป็นส่วนหนึ่งของบริการหลังการขายของเรา ด้วยประสบการณ์กว่า 14 ปีในการผลิตท่อรองรับและข้อต่อขยายสำหรับโครงการใน 45 ประเทศ เราจัดหาทั้งหน่วยแค็ตตาล็อกมาตรฐานและโซลูชันแบบกำหนดเองทางวิศวกรรมเต็มรูปแบบสำหรับผู้รับเหมา EPC และผู้ใช้ปลายทางทั่วโลก

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างไม้แขวนเสื้อแบบสปริงคงที่กับตัวรองรับสปริงแบบแปรผัน?

ส่วนรองรับสปริงแบบแปรผันจะออกแรงปฏิกิริยาที่แตกต่างกันในขณะที่ท่อเคลื่อนที่ในแนวตั้ง เนื่องจากการอัดหรือส่วนขยายของสปริง ไม้แขวนเสื้อแบบสปริงคงที่ใช้กลไกก้านต่อข้อเหวี่ยงเพื่อรักษาแรงรองรับที่เกือบสม่ำเสมอตลอดระยะการเคลื่อนที่ทั้งหมด ตามหลักการทั่วไป หน่วยคงที่จะถูกระบุในกรณีที่การแทนที่ความร้อนเกิน 50 มม. หรือในกรณีที่การเปลี่ยนแปลงของโหลดต้องต่ำกว่า 6% เพื่อหลีกเลี่ยงการถ่ายโอนความเครียดไปยังปั๊ม กังหัน หรืออุปกรณ์ที่มีความละเอียดอ่อนอื่นๆ

ค่าเบี่ยงเบนโหลด ±5% หมายความว่าอย่างไรเมื่อมีสปริงรองรับคงที่

ความเบี่ยงเบนของโหลดคือเปอร์เซ็นต์ความแตกต่างสูงสุดระหว่างแรงรองรับจริงและโหลดพิกัดที่ระบุ ณ จุดใดๆ ภายในการเดินทางทำงาน ไม้แขวนเสื้อแบบสปริงคงที่มาตรฐานของเรามีความเบี่ยงเบนภายใน ±5% ซึ่งตรงตามข้อกำหนดด้านท่ออุตสาหกรรมส่วนใหญ่ สำหรับการใช้งานที่สำคัญ เช่น สายการผลิตนิวเคลียร์หรือสายการผลิตที่มีความแม่นยำสูง เรานำเสนอหน่วยที่มีความแม่นยำสูงที่ส่วนเบี่ยงเบน ±3%

เมื่อใดควรถอดหมุดที่ตั้งไว้ล่วงหน้าสีแดง

หมุดที่ตั้งไว้ล่วงหน้าได้รับการติดตั้งมาจากโรงงานเพื่อล็อคตัวแขวนไว้ที่ตำแหน่งการติดตั้งขณะเย็น ช่วยให้การทดสอบไฮโดรสแตติกและการล้างด้วยกรดในท่อเสร็จสิ้นโดยไม่ต้องบีบอัดหรือขยายชุดสปริง ต้องถอดออกก่อนที่ระบบจะเริ่มทำงาน โดยทั่วไปหลังจากการทดสอบไฮโดรเทสและการตรวจสอบก่อนเริ่มดำเนินการเสร็จสิ้น หมุดมาตรฐานของเราทนทานต่อการโหลดสูงสุดสองเท่าในระหว่างการทดสอบ แจ้งให้เราทราบหากโครงการของคุณต้องการส่วนต่างความปลอดภัยที่สูงกว่า

สามารถปรับโหลดที่ไซต์หลังการติดตั้งได้หรือไม่?

ใช่. ไม้แขวนเสื้อแบบสปริงคงที่แต่ละตัวจะติดตั้งด้วยสกรูปรับน้ำหนักและแป้นหมุนที่ปรับเทียบแล้ว การหมุนสกรูจะเพิ่มหรือลดภาระที่กำหนดไว้ล่วงหน้าโดยเพิ่มขึ้น 2% โดยมีช่วงการปรับรวมอยู่ที่ ±10% สำหรับยูนิตมาตรฐาน (สูงสุด ±20% สำหรับการกำหนดค่าที่เลือก) ซึ่งช่วยให้มีการปรับแต่งอย่างละเอียดเพื่อชดเชยความแตกต่างเล็กน้อยระหว่างเงื่อนไขการออกแบบและการติดตั้งไซต์จริง

ไม้แขวนเสื้อสปริงแบบคงที่ของคุณปฏิบัติตามมาตรฐานใด

กลุ่มผลิตภัณฑ์มาตรฐานของเราได้รับการออกแบบเป็น GB/T 17116.1/.2/.3 และ NB/T 47039 และสามารถแปลงขนาดและประสิทธิภาพการทำงานได้ด้วย MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L และ JIS B 8501 นอกจากนี้เรายังสามารถผลิตการสนับสนุนที่กำหนดเองได้อย่างเต็มที่สำหรับแบบร่างและข้อกำหนดของโครงการของคุณ

ระยะเวลารอคอยโดยทั่วไปคืออะไร?

โดยทั่วไปแล้วไม้แขวนเสื้อสปริงคงที่ของแค็ตตาล็อกมาตรฐานจะจัดส่งภายใน 15 ถึง 25 วันทำการ ขึ้นอยู่กับปริมาณและซีรีส์ หน่วยที่ออกแบบตามสั่งต้องใช้เวลาด้านวิศวกรรมและการยืนยันเพิ่มเติม สามารถจัดส่งแบบเร่งด่วนได้ตามคำขอ โดยขึ้นอยู่กับข้อตกลงล่วงหน้า ณ สถานที่สั่งซื้อ หรืออย่างน้อย 20 วันก่อนวันจัดส่งตามกำหนด
