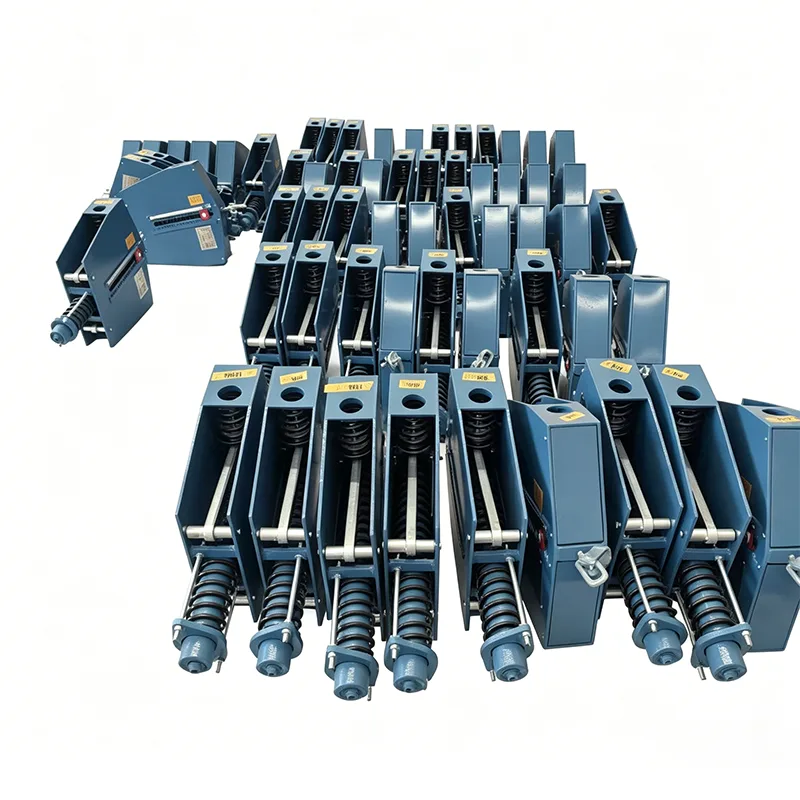

การสนับสนุนสปริงคงที่แบบแขวน

ในโรงงานอุตสาหกรรมหลายแห่ง อุปกรณ์ ทางเดิน กลุ่มวาล์ว หรือสิ่งกีดขวางอื่น ๆ อยู่ใต้ท่อ ทำให้ไม่สามารถติดตั้งส่วนรองรับแบบตั้งพื้นได้ ในขณะเดียวกัน ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่บางท่ออาจมีการเปลี่ยนแปลงเนื่องจากความร้อนเกิน 100 มม. และความผันผวนของโหลดของสปริงรองรับแบบธรรมดาจะทำให้เกิดความเค้นของท่อเกินขีดจำกัดที่อนุญาต

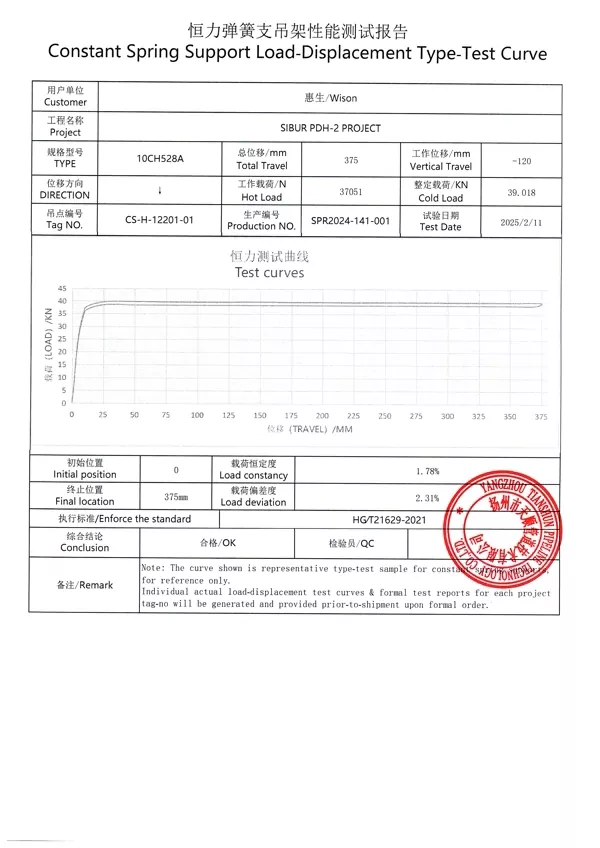

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

ส่วนรองรับสปริงคงที่แบบแขวนช่วยแก้ปัญหาความท้าทายในอุตสาหกรรมนี้ได้อย่างสมบูรณ์แบบ ติดตั้งโดยใช้ระบบกันสะเทือนจากโครงสร้างเหล็กเหนือศีรษะ โดยไม่มีพื้นที่ใต้ท่อ ขณะเดียวกันก็ให้แรงรองรับคงที่โดยมีอัตราความผันผวน ≤5% ตลอดช่วงชักทั้งหมด

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะไม้แขวนเสื้อสปริงคงที่	ตัวอย่าง
รุ่น/ซีรีย์	PH, LH, CA, CS, TH
ความสามารถในการรับน้ำหนัก (ขณะทำงาน)	0.1 กิโลนิวตัน - 500 กิโลนิวตัน
การเดินทางทั้งหมด	50 มม., 100 มม., 200 มม., 400 มม
การเดินทางที่เกิดขึ้นจริง	สูงถึง 600 มม
โหลดเบี่ยงเบน (ความคลาดเคลื่อน)	±5% (มาตรฐาน) / ±3% (ความแม่นยำสูง)
ตำแหน่งการติดตั้ง	แนวนอน / แนวตั้ง
ที่อยู่อาศัยเสร็จสิ้น	จุ่มร้อนชุบสังกะสี / อีพ็อกซี่
อุณหภูมิในการทำงาน	-20°C ถึง +80°C (โดยรอบ)
วัสดุคอยล์สปริง	60Si2Mn / 50CrVA
ช่วงการปรับโหลด	±10% (การปรับสนาม)

การเปรียบเทียบระหว่างวิธีการติดตั้งแบบแขวนกับแบบตั้งพื้น

วิธีการติดตั้งทั้งสองวิธีมีสถานการณ์ที่เกี่ยวข้องกันสำหรับสภาพไซต์ที่แตกต่างกัน และตัวรองรับสปริงคงที่แบบแขวนมอบข้อได้เปรียบที่ไม่สามารถทดแทนได้ในสภาพแวดล้อมที่มีพื้นที่จำกัด:

มิติการเปรียบเทียบ	การสนับสนุนสปริงคงที่แบบแขวน	ส่วนรองรับสปริงคงที่แบบตั้งพื้น
สถานที่ติดตั้ง	ด้านล่างโครงสร้างเหล็กเหนือศีรษะ / คานคอนกรีต	เหนือพื้นดิน / แพลตฟอร์มอุปกรณ์
การยึดครองพื้นที่ใต้ท่อ	ไม่มี	อาชีพเต็ม
ความยากในการติดตั้ง	ปานกลาง (ต้องใช้งานในพื้นที่สูง)	ต่ำ
โหลดเส้นทางการถ่ายโอน	ไปป์ไลน์ → การสนับสนุน → โครงสร้างเหนือศีรษะ	ไปป์ไลน์ → การสนับสนุน → ฐานราก
สถานการณ์ที่เกี่ยวข้อง	ท่อที่มีสิ่งกีดขวางด้านล่าง ท่อยกระดับ	ท่อที่มีพื้นที่ด้านล่างเพียงพอ
ความสามารถในการรับน้ำหนักสูงสุด	1200kN	2,000kN
การกระจัดสูงสุด	400มม	600มม

การออกแบบโครงสร้างที่ปรับให้เหมาะสมสำหรับเงื่อนไขการระงับโดยเฉพาะ

จากการออกแบบตัวรองรับสปริงคงที่ทั่วไป ตัวรองรับสปริงคงที่แบบแขวนได้ผ่านการปรับปรุงตามเป้าหมายสำหรับคุณลักษณะความเค้นของการติดตั้งระบบกันสะเทือน:

▶  ตัวเชื่อมยกแบบหลอมรวม: ตัวเชื่อมแบบยกด้านบนใช้เทคโนโลยีการตีแบบเสาหินโดยไม่มีข้อบกพร่องในการเชื่อม บรรลุปัจจัยด้านความปลอดภัย 2.5 เท่า

▶  อุปกรณ์จำกัดการแกว่ง: ติดตั้งโครงสร้างจำกัดตามขวางเพื่อป้องกันการแกว่งของท่อมากเกินไประหว่างการทำงาน

▶  ชุดราวแขวนแบบปรับได้: ราวแขวนแบบปรับได้ขนาดมาตรฐาน 1–3 ม. เพื่อปรับให้เข้ากับความสูงในการติดตั้งที่แตกต่างกัน

▶  การออกแบบป้องกันการตก: มีการติดตั้งกลไกความปลอดภัยสองชั้นที่จุดเชื่อมต่อทั้งหมดเพื่อป้องกันการตกจากที่สูง

▶  ตัวบ่งชี้การเคลื่อนที่แบบมองเห็น: แผ่นมาตราส่วนขนาดใหญ่ติดตั้งอยู่ที่ด้านข้างเพื่อให้เจ้าหน้าที่ภาคพื้นดินสังเกตสถานะการทำงานได้ง่าย

แผนภูมิข้อมูลจำเพาะมาตรฐานแบบเต็มซีรี่ส์

มีซีรีส์มาตรฐานห้าชุดของตัวรองรับสปริงคงที่แบบแขวน เพื่อรองรับความต้องการใช้งานทางอุตสาหกรรมส่วนใหญ่:

ซีรี่ส์โมเดล	ช่วงพิกัดโหลด (kN)	ช่วงการเคลื่อนที่สูงสุด (มม.)	ช่วงอุณหภูมิในการทำงาน (℃)	ความยาวก้านไม้แขวนเสื้อมาตรฐาน (ม.)	น้ำหนักหน่วยสูงสุด (กก.)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

ผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐาน GB/T 17116.2, ANSI/ASME B31.1 และ API RP 551

ประสิทธิภาพที่วัดเทียบกับมาตรฐานอุตสาหกรรม

ตัวบ่งชี้ประสิทธิภาพหลักของระบบรองรับสปริงคงที่แบบแขวนล้วนเกินข้อกำหนดมาตรฐานระดับชาติ ข้อมูลทั้งหมดมาจากบันทึกการตรวจสอบเต็มรูปแบบ 100% ของห้องปฏิบัติการที่ได้รับการรับรองจาก CNAS ของเรา:

ตัวบ่งชี้ประสิทธิภาพ	ข้อกำหนดมาตรฐานแห่งชาติ	มูลค่าที่วัดได้ของ Tianshun
โหลดอัตราความผันผวน	≤5%	≤4%
การยกแรงดึงแรงดึง	โหลดพิกัด 1.5 เท่า	โหลดพิกัด 2.5 เท่า
การทดสอบการเชื่อมแบบไม่ทำลาย	การสุ่มตัวอย่าง 20%	การตรวจสอบเต็มรูปแบบ 100%
ชีวิตที่เหนื่อยล้า	≥100,000 รอบ	≥150,000 รอบ
ความแม่นยำในการปรับก้านแขวน	±10มม	±5มม

ระบบควบคุมคุณภาพที่ตรวจสอบย้อนกลับได้ตลอดอายุการใช้งาน

เพื่อให้มั่นใจในความปลอดภัยสูงสุดของผลิตภัณฑ์ที่ติดตั้งในที่สูง เราได้กำหนดรหัสระบุผลิตภัณฑ์ที่ไม่ซ้ำกันให้กับอุปกรณ์รองรับสปริงคงที่แบบแขวนทุกชิ้น ซึ่งช่วยให้สามารถตรวจสอบย้อนกลับตลอดอายุการใช้งานได้อย่างสมบูรณ์:

▶  การตรวจสอบย้อนกลับวัตถุดิบ: เหล็กแต่ละชุดจะมาพร้อมกับใบรับรองการทดสอบโรงงาน (MTC) ดั้งเดิม และผลการวิเคราะห์สเปกตรัมจะผูกไว้กับรหัสประจำตัว

▶  บันทึกกระบวนการผลิต: ผู้ปฏิบัติงานและการประทับเวลาสำหรับกระบวนการที่สำคัญทั้งหมด (การเชื่อม การอบชุบ การประกอบ) ได้รับการบันทึกไว้อย่างครบถ้วน

▶  การเก็บรายงานการตรวจสอบ: รายงานการตรวจสอบทั้งหมดจะถูกแปลงเป็นไฟล์อิเล็กทรอนิกส์ และสามารถสอบถามทางออนไลน์ได้โดยใช้รหัสประจำตัว

▶  เครื่องหมายโรงงาน: รหัสประจำตัวที่ไม่ซ้ำกัน วันที่ผลิต และหมายเลขผู้ตรวจสอบจะถูกสลักไว้บนแผ่นป้ายผลิตภัณฑ์

▶  การติดตามหลังการขาย: ข้อมูลการติดตั้งและการใช้งานผลิตภัณฑ์จะถูกป้อนเข้าสู่ระบบพร้อมกัน โดยให้การสนับสนุนทางเทคนิคตลอดชีวิต

สถานการณ์การใช้งานทั่วไปและประวัติการติดตาม

ตัวรองรับสปริงคงที่แบบแขวนได้ถูกนำไปใช้อย่างประสบความสำเร็จในโครงการอุตสาหกรรมมากกว่า 320 โครงการทั่วโลก โดยมีการส่งมอบสะสมมากกว่า 180,000 หน่วย สถานการณ์ทั่วไป ได้แก่:

▶  ส่วนที่สูงของไอน้ำหลักและท่อส่งไอน้ำแบบอุ่นในโรงไฟฟ้า

▶  ท่อส่งกระบวนการยกระดับในพื้นที่โรงกลั่นปิโตรเลียม

▶  ท่อส่งน้ำมันบนถังในสถานีรับ LNG

▶  ส่วนที่ถูกระงับของท่อลมร้อนของเตาถลุงเหล็กในโรงงานเหล็ก

▶  ท่อส่งไอน้ำยกระดับข้ามแม่น้ำและข้ามถนนในเมืองต่างๆ

▶  ท่อส่งเส้นผ่านศูนย์กลางขนาดใหญ่ในโรงไฟฟ้านิวเคลียร์บนเกาะธรรมดา

เราสามารถจัดเตรียมสำเนาสัญญาโครงการที่ผ่านมา รายงานการยอมรับของเจ้าของ และรูปถ่ายการดำเนินงานในสถานที่เพื่อเป็นข้อพิสูจน์ความสามารถของเรา

การติดตั้งและบริการด้านเทคนิคพิเศษ

มีการทดสอบภายในบริษัทอย่างครอบคลุมกับทุกผลิตภัณฑ์ก่อนจัดส่ง

ก่อนจัดส่ง ผลิตภัณฑ์แต่ละชิ้นจะต้องผ่านกระบวนการทดสอบภายในบริษัทที่สมบูรณ์ กระบวนการนี้รวมถึงการตรวจสอบมิติและการมองเห็น PMI (การระบุวัสดุที่เป็นบวก) การทดสอบความแข็ง การทดสอบแบบไม่ทำลาย MT/PT หากมี การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

คำชี้แจงเกี่ยวกับการรับรองบุคคลที่สาม

การทดสอบภายในองค์กรไม่เหมือนกับการทดสอบของบุคคลที่สามที่ได้รับการรับรองโดย ILAC หากจำเป็นต้องมีการทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการ ก็สามารถให้บริการดังกล่าวเป็นบริการเสริมแยกต่างหากได้

บริการตรวจสอบโดยบุคคลที่สามเพิ่มเติม (อ้างแยกกัน)

1. การทดสอบวัสดุ

บริการนี้ครอบคลุมถึงการวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

วิธีการที่ใช้ได้ ได้แก่ การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมเส้นโค้งการกระจัดโหลดด้วย

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ข้อดีที่โดดเด่นของเรา

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA

เป็นมากกว่าซัพพลายเออร์ในประเทศมาตรฐาน

ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เองเท่านั้น เรามีกราฟแสดงการรับน้ำหนักและการเคลื่อนที่ให้กับสปริงทุกตัว นอกจากนี้เรายังช่วยจัดเตรียมการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบพยาน และเราสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

คำถามที่พบบ่อย (FAQ)

ถาม: จะทำอย่างไรถ้าความสูงในการติดตั้งไม่เพียงพอ?

ตอบ: เราสามารถปรับแต่งก้านแขวนแบบสั้นได้ตามความสูงของไซต์งานจริง หรือจัดหาโซลูชันการติดตั้งแบบฝังตัวชั้นนำเพื่อเพิ่มการประหยัดพื้นที่ในการติดตั้งให้สูงสุด

ถาม: จะปรับน้ำหนักรับน้ำหนักจากพื้นได้อย่างไร?

ตอบ: ทุกรุ่นมีอุปกรณ์ปรับพื้นได้ การปรับโหลดแบบละเอียดสามารถทำได้จากพื้นดินโดยใช้ประแจขยายเฉพาะ ทำให้ไม่จำเป็นต้องดำเนินการบนที่สูง

ถาม: สินค้าได้รับการคุ้มครองอย่างไรระหว่างการขนส่ง?

ตอบ: เราใช้ลังไม้สั่งทำพิเศษพร้อมวัสดุกันกระแทกภายในและอุปกรณ์ยึดเพื่อป้องกันการเสียรูปของกลไกก้านสูบระหว่างการขนส่ง มีอุปกรณ์ล็อคการขนส่งรวมอยู่ด้วยเพื่อให้แน่ใจว่าสินค้ามาถึงที่ไซต์ในสภาพที่สมบูรณ์
