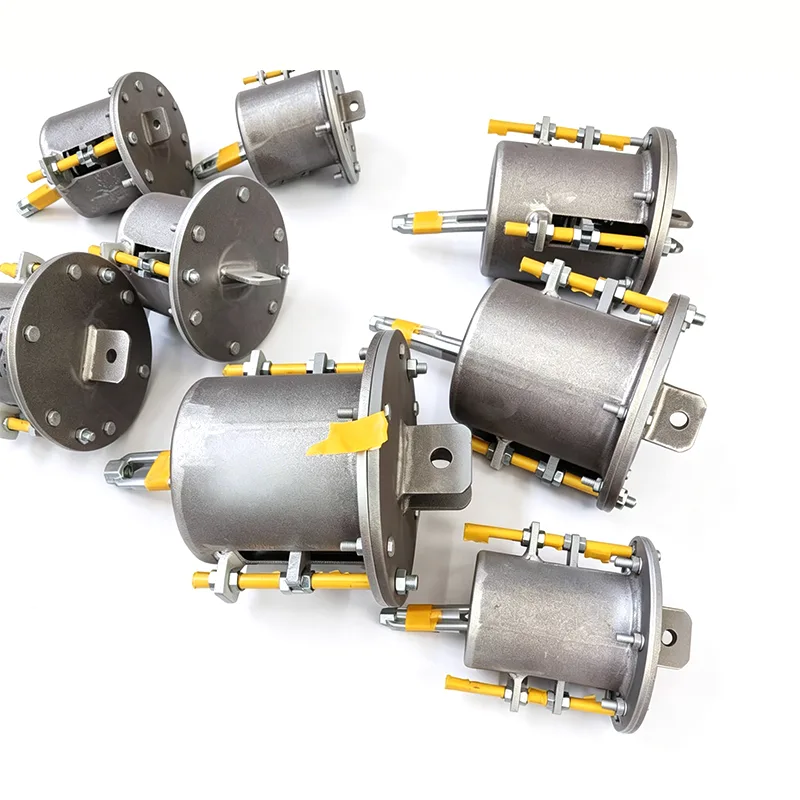

จุดทำงานหลักของไม้แขวนสปริงคงที่สำหรับอุตสาหกรรมพลังงาน

ไม้แขวนสปริงคงที่ ใช้ได้กับ: พลังงานความร้อน/พลังงานนิวเคลียร์, การกลั่นน้ำมันและก๊าซ, LNG, ท่อส่งอุณหภูมิสูงและแรงดันสูงของอุตสาหกรรมเคมีถ่านหิน ตามมาตรฐาน MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073

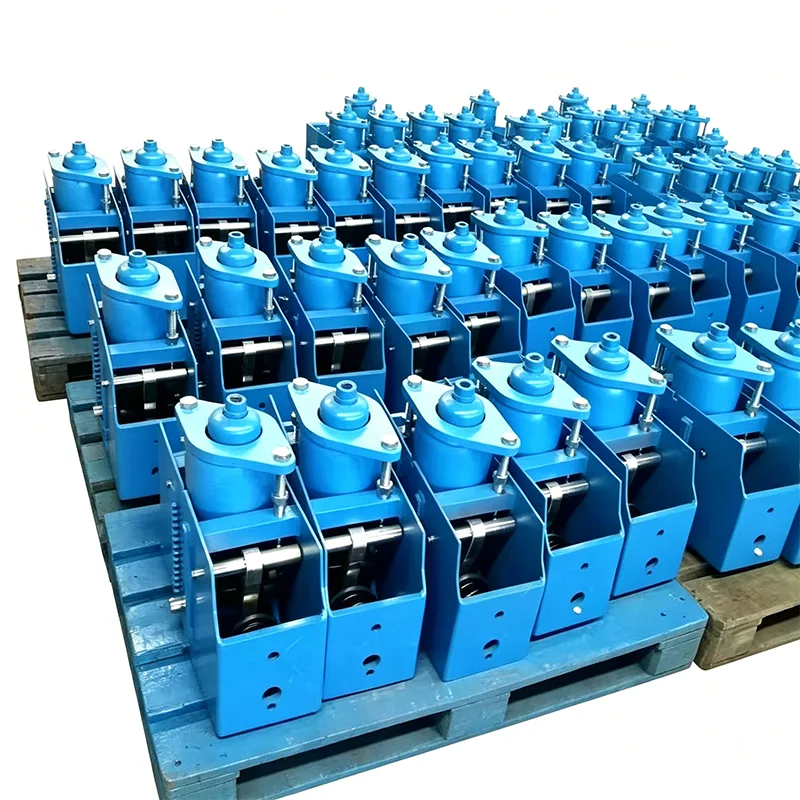

หลักการสำคัญและจุดทำงาน (แกนแรงบิดคงที่)

หลักความสมดุลของแรงบิด: การใช้โครงสร้างสปริงแบบคันโยก / ลูกเบี้ยว + เกลียว เมื่อท่อร้อนขึ้นหรือเย็นลง สปริงจะขยายและหดตัว คันบังคับจะปรับแขนบังคับโดยอัตโนมัติ และแรงบิดของสปริงจะยกเลิกแรงบิดโหลดของท่อตลอดทั้งกระบวนการ ส่งผลให้เอาต์พุตโหลดคงที่ตลอดช่วงชักทั้งหมด

ตัวบ่งชี้ความแข็งสำหรับความแม่นยำในการโหลด: ความผันผวนของโหลดภายในระยะชักพิกัดเต็ม ≤ ±6% (จำเป็นสำหรับโครงการด้านพลังงาน) เหนือกว่า ±25% สำหรับสปริงแบบแปรผัน สำหรับอุปกรณ์พลังงานนิวเคลียร์หนัก/ไฮโดรจิเนชัน ให้ควบคุม ≤ ±3%

สปริงผ่านการเสียรูปเล็กน้อยเท่านั้น: เมื่อเปรียบเทียบกับการบีบอัดขนาดใหญ่ตลอดทั้งสปริงแบบแปรผัน สปริงแบบแขวนคงที่มีปริมาณการขยายตัวและการหดตัวที่น้อยมาก ส่งผลให้สูญเสียความเมื่อยล้าต่ำจากรอบการสลับความเย็นและร้อน และเหมาะสำหรับสภาวะการสตาร์ท-สต็อปของอุปกรณ์พลังงานประจำปี

ประเด็นสำคัญของการคัดเลือกและการออกแบบ (ระยะเริ่มต้น)

องค์ประกอบพารามิเตอร์สามประการ

Cold Load: การติดตั้งน้ำหนักตัวเองอุณหภูมิปกติ (ท่อ + ฉนวน + น้ำหนักเปล่าปานกลาง)

โหลดร้อน: โหลดเต็มที่ ใช้งานปานกลาง น้ำหนักเต็ม

การเดินทางในแนวตั้งทั้งหมด: การขยายตัวทางความร้อนขึ้นและลง การเลือกควรสำรองส่วนต่างความปลอดภัย 15% - 20% ตัวชี้ไม่ควรสัมผัสบล็อกขีดจำกัดบนและล่าง

เกณฑ์การคัดเลือก: การเคลื่อนตัวเนื่องจากความร้อนในแนวตั้งของจุดยกจุดเดียว > 12 มม. ความแตกต่างระหว่างโหลดเย็นและร้อน > 25% (ใช้สปริงแบน) การเปิดท่อของอุปกรณ์ (เครื่องกำเนิดเทอร์โบ / คอมเพรสเซอร์ / เครื่องแลกเปลี่ยนความร้อน) ต้องใช้การยกอย่างต่อเนื่อง

การจับคู่วัสดุสำหรับสภาพการทำงาน

พลังงานความร้อนอุณหภูมิสูง (> 450 ℃): สปริงโลหะผสมทนอุณหภูมิสูง 50CrVA

โรงกลั่นน้ำมันและก๊าซนอกชายฝั่ง / โรงกลั่นชายฝั่ง: เปลือกป้องกันการกัดกร่อนหนัก C5-M, เพลาหมุดสแตนเลส

LNG อุณหภูมิต่ำ (-196 ℃): เหล็กสปริงชุบแข็งเฉพาะอุณหภูมิต่ำ หลีกเลี่ยงการแตกหักที่อุณหภูมิต่ำ

ประเด็นสำคัญสำหรับการติดตั้งนอกสถานที่ (จำเป็นสำหรับโครงการพลังงาน)

ห้ามปลดล็อคล็อคจากโรงงานก่อนการติดตั้ง

ติดตั้งหมุดล็อคการขนส่งมาตรฐานจากโรงงาน (Lock Pin) และรักษาความแข็งแกร่งของการล็อคตลอดการทดสอบแรงดันน้ำในท่อ ซึ่งสามารถทนต่อแรงดันทดสอบเกินพิกัดสองเท่า ปลดล็อคหลังจากการทดสอบผ่านการรับรองและระบบไปป์ไลน์แล้วเท่านั้น

การวางตำแหน่งและการสอบเทียบในสภาวะเย็น

หลังจากเชื่อมต่อท่อกับแกนยกแล้ว ให้ปรับข้อต่อเล็กน้อยเพื่อปรับโหลดอย่างละเอียด โดยจัดตำแหน่งตัวชี้ให้ตรงกับสเกล COLD สถานะเย็นสีขาว สามารถดึงเพลาพินออกด้วยมือได้อย่างง่ายดายเพื่อแสดงโหลดที่ตรงกับค่าการออกแบบ

การตรวจสอบสถานะความร้อนเมื่อได้รับความร้อน

หลังจากที่อุปกรณ์ถึงสภาวะการทำงานที่กำหนด ตัวชี้ควรอยู่ในช่วงสเกล HOT สถานะร้อนแดงจึงจะถือว่าผ่านเกณฑ์ หากตัวชี้เกินขีดจำกัดบน/ล่าง จะต้องคำนวณใหม่และเปลี่ยนข้อกำหนดเฟรมการยก

ประเด็นสำคัญสำหรับการควบคุมสภาพการทำงาน (ท่อส่งพลังงานอันตราย)

ห้ามแรงด้านข้าง: การยกคงที่จะรับน้ำหนักในแนวตั้งเท่านั้น การขยายตัวทางความร้อนในแนวนอนของไปป์ไลน์นั้นจับคู่กับส่วนรองรับนำทางเพื่อป้องกันไม่ให้แกนชักเบี่ยงเบนและเปลือกจากการติดเนื่องจากการบิดด้านข้าง

การควบคุมท่อส่งกำลังแบบสั่น: ท่อส่งที่ทางเข้าและทางออกของคอมเพรสเซอร์และปั๊ม (น้ำมันและก๊าซ / พลังงานความร้อนที่มีการสั่นสะเทือนความถี่สูง) เพิ่มแผ่นจำกัดไว้ที่ไม้แขวนเพื่อป้องกันผลกระทบความถี่สูงและการสึกหรอของเพลาพินโดยก้านสูบ

การควบคุมสภาวะการทำงานที่รุนแรง: อุณหภูมิที่เปลี่ยนแปลงอย่างมากระหว่างการเริ่มต้นและการปิดเครื่อง และการทรุดตัวของฐานรากของอุปกรณ์ ตรวจสอบความเบี่ยงเบนของตัวชี้เป็นประจำ หากมีการติดขัดหรือมีเสียงดังผิดปกติให้หยุดเครื่องเพื่อบำรุงรักษาทันที

ประเด็นสำคัญของงานตรวจสอบและบำรุงรักษารายวัน

รอบการตรวจสอบปกติ (มาตรฐานสำหรับสิ่งอำนวยความสะดวกด้านพลังงาน)

รายเดือน: การป้องกันการกัดกร่อนของพื้นผิว, การเสียรูปของเปลือก, ตำแหน่งตัวชี้, ความสมบูรณ์ของเกลียวของแกนยก

รายไตรมาส: การตรวจสอบความยืดหยุ่นของการเคลื่อนที่ของก้านสูบด้วยตนเอง ไม่มีการติดขัด ไม่มีเสียงรบกวนจากแรงเสียดทานที่ผิดปกติ

ประจำปี: การวัดโหลดใหม่ การหล่อลื่นเพลาพิน การทาสีใหม่ป้องกันการกัดกร่อน สำหรับแพลตฟอร์มนอกชายฝั่ง ความถี่ในการตรวจสอบจะลดลงเหลือทุกๆ ครึ่งปี

การจัดการข้อผิดพลาด

ตัวชี้เกินระดับสีแดงและสีน้ำเงิน: ปรับโหลดก้านยกที่ไซต์งานอย่างละเอียด เปลี่ยนโครงการยกหากเกินช่วงการปรับ

รอยแตกของสปริง การเสียรูปของก้านสูบ: แยกท่อออกทันทีและปิดท่อเพื่อเปลี่ยนใหม่

การปรับปรุงระบบต้องตรวจสอบอีกครั้ง: การขยายท่อ การเปลี่ยนแปลงพารามิเตอร์ตัวกลาง/อุณหภูมิ คำนวณโหลดและระยะชักใหม่ แทนที่ด้วยโครงการยกที่ตรงกัน

ประเด็นสำคัญสำหรับสถานการณ์การใช้งานเฉพาะทางในอุตสาหกรรมพลังงาน

พลังงานความร้อน / พลังงานนิวเคลียร์: ไอน้ำหลัก การอุ่นซ้ำ ท่อหลักที่มีรางน้ำขนาดใหญ่สำหรับป้อนน้ำอุณหภูมิสูง ท่อยกเสริมกระบอกกังหันไอน้ำ ควบคุมความเครียดเพิ่มเติมที่ช่องเปิดท่ออย่างเคร่งครัด เพื่อป้องกันการสั่นสะเทือนและการรั่วไหลของหน่วย

การกลั่น / น้ำมันและก๊าซ: หน่วยเติมไฮโดรเจน, ทางออกของเตาทำความร้อน, การปฏิรูปท่อที่มีอุณหภูมิสูง, ท่อทางออกของหอคอย, อุณหภูมิสูงและความดันสูง + มาตรฐานสภาพแวดล้อมการกัดกร่อนปานกลางสำหรับการยกอย่างต่อเนื่อง

LNG อุณหภูมิต่ำ: ท่อภายนอกของถังเก็บอุณหภูมิต่ำ, ท่อกระบวนการ BOG, การหดตัวที่อุณหภูมิต่ำขนาดใหญ่, เลือกการยกคงที่แบบกำหนดเองที่อุณหภูมิต่ำ
