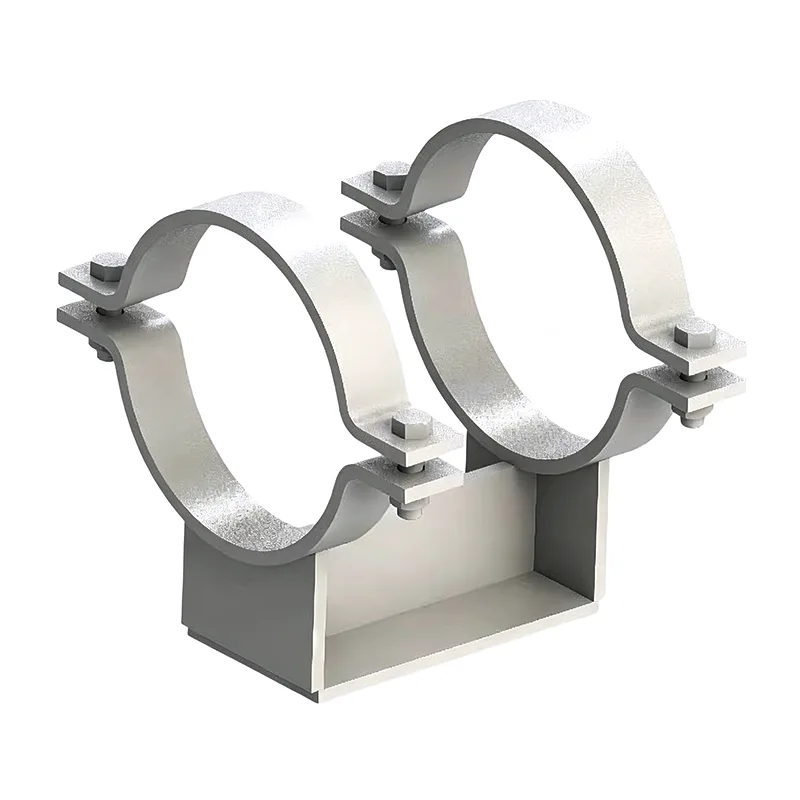

รองเท้าท่อที่ทนต่อการสึกหรอรองรับการรองรับน้ำหนักของท่อและการเลื่อนราง

Pipe Shoe เป็นหนึ่งในส่วนประกอบที่ไม่มีใครสังเกตเห็นจนกว่าจะไม่มีอยู่จริง โดยจะเชื่อมเข้ากับด้านล่างของท่อ กระจายภาระไปยังคานโครงสร้างหรือเสารูปตัว T และมักจะจัดให้มีพื้นผิวเลื่อนที่ช่วยให้ท่อเคลื่อนที่ในแนวแกนในระหว่างรอบความร้อน ที่เทียนซุ่นเราผลิตข้อต่อท่อหลายพันชิ้นทุกปี สำหรับสายการผลิต ส่วนหัวของไอน้ำ ท่อแช่แข็ง และทุกสิ่งในระหว่างนั้น หลังจากดำเนินธุรกิจมา 14 ปี เราได้เรียนรู้ว่าตัวหุ้มท่อที่ออกแบบมาอย่างดีไม่เพียงแต่รับน้ำหนักเท่านั้น แต่ยังช่วยปกป้องการเคลือบท่อ รักษาความต่อเนื่องของฉนวน และป้องกันไม่ให้จุดรับแรงบุบที่ผนังท่อ

ส่วนรองรับ Pipe Shoes เป็นส่วนหนึ่งของส่วนที่กว้างกว่ารองรับท่อแต่มีความโดดเด่นเพียงพอที่จะรับประกันความสนใจในการออกแบบของตนเอง แม้ว่าแคลมป์หรือราวแขวนแบบธรรมดาจะรองรับน้ำหนักเดดเวทในแนวตั้ง แต่ Pipe Shoe จะจัดการส่วนต่อประสานหน้าสัมผัส อินเทอร์เฟซนั้นมีความซับซ้อนอย่างรวดเร็ว — แรงเสียดทานสูงอาจทำให้เกิดความเครียดในท่อ ความสูงที่ไม่เพียงพออาจบดขยี้ฉนวน และวัสดุที่ไม่ถูกต้องอาจทำให้เกิดการกัดกร่อนของกัลวานิกได้ เราจัดหารองเท้าไปป์ที่ทำงานควบคู่กันเป็นประจำไม้แขวนสปริงด้านบน หรือมีตัวรองรับท่อหุ้มฉนวนไว้ล่วงหน้าบนท่อเย็นซึ่งการแยกความร้อนเป็นสิ่งสำคัญ

นอกจากนี้เรายังสามารถจัดเตรียม PTFE แบบเชื่อมติดไว้บนแผ่นรองสแตนเลสสำหรับการใช้งานแบบเลื่อนที่รับภาระสูง โดยทั่วไปค่าสัมประสิทธิ์แรงเสียดทานจะอยู่ระหว่าง 0.05 ถึง 0.10 สำหรับ PTFE ที่มีการหล่อลื่น ซึ่งเป็นค่าที่วิศวกรความเค้นของท่อส่วนใหญ่ใช้ในการวิเคราะห์ความยืดหยุ่น

มาตรฐานที่เราปฏิบัติตาม

Pipe shoe ได้รับการประดิษฐ์ขึ้นตามมาตรฐานการรองรับท่อแบบเดียวกับที่เราใช้กับผลิตภัณฑ์ทั้งหมดของเรา:

ANSI/MSS SP‑58 – วัสดุและการออกแบบส่วนรองรับท่อ

ASME B31.3 / B31.1 – กระบวนการและการวางท่อส่งกำลัง

EN 1090 – การผลิตเหล็กโครงสร้าง (สำหรับโครงการที่มีเครื่องหมาย CE)

GB/T 17116 – มาตรฐานจีนสำหรับการรองรับท่อ

ระบบคุณภาพโรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และเราสามารถจัดหาใบรับรองวัสดุ EN 10204 3.1 เต็มรูปแบบสำหรับรองเท้าทุกชุดได้

คำถามที่พบบ่อย

คำถามที่ 1: รองเท้าไปป์ของฉันควรมีความสูงเท่าใด

ความสูงของรองเท้าถูกกำหนดโดยความหนาของฉนวนบวกกับระยะห่าง 10–25 มม. ตัวอย่างเช่น ท่อที่มีฉนวนขนแร่หนา 100 มม. โดยทั่วไปจะต้องมีความสูงของรองเท้า 120–125 มม. เพื่อให้ฉนวนอยู่ห่างจากเหล็กรองรับ เราจะคำนวณสิ่งนี้จากข้อกำหนดเฉพาะของท่อ หากคุณแจ้งขนาดท่อและกำหนดการฉนวนให้เราทราบ

คำถามที่ 2: เมื่อใดที่ฉันต้องใช้แผ่นสไลด์ PTFE บนรองเท้า และเมื่อใดที่ฉันจะสามารถเชื่อมฐานเหล็กคาร์บอนได้

หากคาดว่าท่อจะเคลื่อนที่ตามแนวแกนภายใต้การขยายตัวเนื่องจากความร้อน พื้นผิวเลื่อนแบบ PTFE หรือสเตนเลสขัดเงาจะช่วยลดแรงเสียดทาน และผลที่ตามมาคือโหลดปฏิกิริยาบนหัวฉีดของอุปกรณ์ จุดยึดหรือจุดยึดไม่จำเป็นต้องมีแผ่นสไลด์ รายงานความเค้นของท่อจะบอกคุณว่าส่วนรองรับส่วนใดเลื่อนและส่วนใดได้รับการแก้ไขแล้ว

คำถามที่ 3: คุณสามารถจัดหาปลอกหุ้มท่อหุ้มฉนวนล่วงหน้าสำหรับบริการไครโอเจนิกได้หรือไม่

ใช่. เราผลิตรองเท้าที่มีโฟมแข็งหรือบล็อกฉนวนแก้วเซลลูลาร์ติดเข้ากับอานเหล็ก แผ่นฐานยื่นออกไปใต้ฉนวน และส่วนประกอบทั้งหมดได้รับการออกแบบเพื่อป้องกันการถ่ายเทความเย็นและการควบแน่น โดยทั่วไปจะระบุไว้สำหรับท่อ LNG, เอทิลีน และท่อน้ำเย็น

Q4: ระยะเวลาในการจัดส่งของคุณสำหรับรองเท้าไปป์แบบกำหนดเองคือเท่าไร?

รองเท้าเหล็กกล้าคาร์บอนธรรมดาไม่มี PTFE: 12–18 วัน รองเท้าที่มีแผ่น PTFE ประสานหรือฮาร์ดแวร์สแตนเลส: 20–25 วัน รองเท้าที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สำหรับท่อขนาด 24 นิ้วขึ้นไปอาจใช้เวลานานกว่านั้นเล็กน้อย เราจะยืนยันกำหนดการที่แน่นอนด้วยใบเสนอราคาของคุณ

คำถามที่ 5: คุณต้องการภาพวาดหรือคุณสามารถออกแบบรองเท้าจากข้อมูลพื้นฐานได้หรือไม่?

ทั้งทำงาน. หากคุณมีภาพวาดรองเท้ามาตรฐาน เราจะสร้างให้ตรงตามความต้องการ หากคุณมีเพียงขนาดท่อ ความหนาของฉนวน และน้ำหนักบรรทุก เราสามารถเสนอการออกแบบเพื่อให้คุณอนุมัติได้ โดยไม่มีค่าธรรมเนียมด้านวิศวกรรมสำหรับการกำหนดค่ามาตรฐาน

การควบคุมคุณภาพรองเท้าทุกคู่

แม้ว่าไปป์ชูจะดูเรียบง่าย แต่เราดำเนินกระบวนการควบคุมคุณภาพที่สอดคล้องกัน:

การตรวจสอบวัสดุเทียบกับหมายเลขความร้อนและใบรับรองโรงงาน

การตรวจสอบมิติของรัศมีอานเพื่อให้แน่ใจว่าพอดีกับท่อ OD

การตรวจสอบด้วยภาพการเชื่อม โดยจะมี PT หรือ MT หากจำเป็น

การตรวจสอบความสมบูรณ์ของพันธะบนแผ่น PTFE (การทดสอบการแตะและภาพ)

การตรวจสอบมิติสุดท้าย — ความสูง ความเรียบของแผ่นฐาน ระยะห่างรูโบลต์

การตรวจสอบการเคลือบ

รองเท้าแต่ละคู่หรือแต่ละชุดจะมีการติดแท็กด้วยหมายเลขเฉพาะที่อ้างอิงถึงรายการสนับสนุนของคุณ คุณสามารถเดินตามแพ็คเกจและจับคู่ชิ้นงานทุกชิ้นกับภาพสามมิติโดยไม่ต้องเปิดภาพวาด

ตัวเลือกการปรับแต่งที่เราจัดการบ่อยครั้ง

รองเท้าไปป์มาตรฐานคือจุดเริ่มต้นสำหรับเรา เราปรับเปลี่ยนงานเหล่านี้เป็นประจำสำหรับงานเฉพาะ:

แผ่นฐานขยายสำหรับคานหน้าแปลนกว้าง

รองเท้าทำมุมสำหรับชั้นวางท่อแบบลาดเอียง

ปลอกหุ้มแบบแยกส่วนสำหรับติดตั้งเพิ่มเติมกับเส้นที่มีอยู่โดยไม่ต้องตัด

อานโลหะผสมอุณหภูมิสูง (เช่น P11, P22) สำหรับท่อเตาเผาและท่อรีฟอร์มเมอร์

แผ่นเลื่อนคู่พร้อมตัวหยุดด้านข้างสำหรับรองเท้าเลื่อนแบบมีไกด์

การออกแบบรองเท้าทนไฟพร้อมการเคลือบสารเรืองแสงหรือแผ่นใยแร่

ยิ่งคุณให้ข้อมูลเกี่ยวกับการติดตั้งกับเรามากเท่าไร เราก็ยิ่งสามารถปรับแต่งรองเท้าเพื่อป้องกันการแก้ไขไซต์ในภายหลังได้ดีขึ้นเท่านั้น

สิ่งที่เราได้เรียนรู้จากภาคสนาม

บนเส้นที่มีอุณหภูมิสูง ให้เผื่อการขยายตัวของท่อเสมอเมื่อค้นหาจุดเชื่อมของรองเท้า รองเท้าที่เชื่อมในตำแหน่งที่ไม่ถูกต้องระหว่างการติดตั้งแบบเย็นสามารถเดินออกจากเหล็กรองรับได้เมื่อสายร้อนขึ้น

แผ่น PTFE จำเป็นต้องได้รับการปกป้องในระหว่างการพ่นทรายและการทาสีที่ไซต์งาน ปกติแล้วเราจะปกปิดมัน แต่การเตือนทีมงานเว็บไซต์ไม่เคยเสียหายอะไร

หากรองเท้าวางอยู่บนโครงสร้างสังกะสี ควรเลือกใช้พื้นผิวสัมผัสที่เป็นสแตนเลสหรือ PTFE เพื่อหลีกเลี่ยงไม่ให้สังกะสีเปราะและการกัดกร่อนที่ไม่สม่ำเสมอ

สำหรับท่อที่มีผนังหนาขนาดใหญ่ ฐานรองแบบเต็มอานจะกระจายน้ำหนักได้ดีกว่าฐานรองแบบแท่งเรียบ และลดความเสี่ยงของความเครียดเกินที่ผนังท่อเฉพาะที่ เราสามารถดำเนินการคำนวณอย่างรวดเร็วได้หากคุณแชร์กำหนดการไปป์และปริมาณงาน

ทำไมต้อง Tianshun สำหรับ Pipe Shoes?

Pipe shoe เปรียบเสมือนเครื่องมือสำคัญของระบบท่อ และเราปฏิบัติต่อพวกเขาด้วยความเคารพที่พวกเขาสมควรได้รับ รองเท้าทุกคู่ที่เราจัดส่งได้รับการประดิษฐ์ขึ้นภายในบริษัทจากสินค้าคงคลังของเราเอง ซึ่งได้แก่ แผ่นเหล็ก ท่อ และส่วนโครงสร้าง นั่นหมายความว่าเราควบคุมคุณภาพตั้งแต่วัตถุดิบจนถึงสีขั้นสุดท้าย นอกจากนี้ยังหมายความว่าเราสามารถตอบสนองได้อย่างรวดเร็วเมื่อโปรเจ็กต์เพิ่มรองเท้าพิเศษ 50 อันในนาทีสุดท้าย

เราได้จัดหาปลอกหุ้มท่อสำหรับโรงงานเมทานอล โรงงาน LNG แบบลอยตัว เครือข่ายการทำความร้อนเฉพาะพื้นที่ และสายสาธารณูปโภคที่สะอาดด้านเภสัชกรรม ธุรกิจของเรามากกว่า 70% มาจากการสั่งซื้อซ้ำเพราะรองเท้าของเราพอดีกับท่อ เลื่อนได้เมื่อควร และไม่ขึ้นสนิมในปีแรก

หากโครงการของคุณต้องการปลอกหุ้มท่อ ตัวรองรับท่อหุ้มฉนวนล่วงหน้า หรือชุดรองรับสปริงและไม้แขวนเสื้อครบชุด โปรดส่งตารางการสนับสนุนหรือแบบมาตรฐานของคุณมาให้เรา เราจะเสนอใบเสนอราคาโดยตรงจากโรงงาน ราคาที่แข่งขันได้ และลำดับเวลาการส่งมอบที่คุณสามารถวางแผนได้ ยินดีต้อนรับการเยี่ยมชมโรงงานที่หยางโจวของเราได้ทุกเมื่อ คุณจะเห็นว่าเราตัด เชื่อม และตกแต่งรองเท้าทุกคู่อย่างไรก่อนที่จะออกเดินทาง
