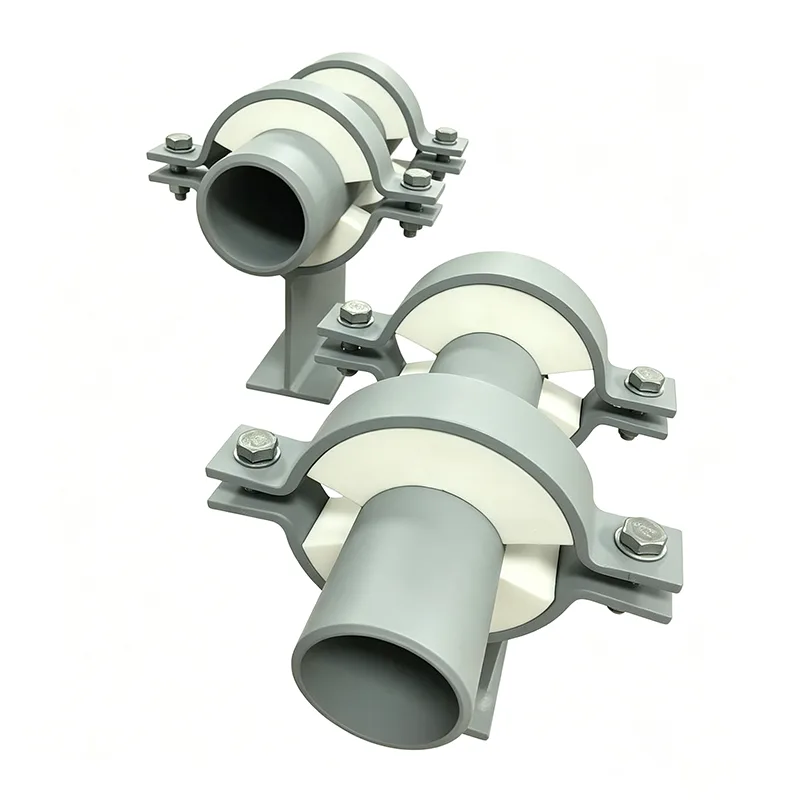

ท่อหุ้มฉนวนสำเร็จรูปที่มีประสิทธิภาพเชิงความร้อนช่วยรักษาความร้อนและการติดตั้งภาคสนามอย่างรวดเร็ว

หากคุณเคยเดินผ่านแนวน้ำเย็นในวันที่อากาศชื้น และสังเกตเห็นรอยเปียกรอบๆ ตัวรองรับท่อ คุณคงได้เห็นแล้วว่าส่วนรองรับท่อแบบหุ้มฉนวนล่วงหน้าได้รับการออกแบบมาเพื่อป้องกันอะไร ที่เทียนซุ่นเราสร้างส่วนรองรับเหล่านี้สำหรับท่อเย็น ท่อไครโอเจนิกส์ และสายการผลิตร้อน โดยที่ฉนวนจะต้องคงความต่อเนื่องผ่านจุดรองรับ กว่า 14 ปีที่ผ่านมา เราได้ขนส่งพวกมันไปยังคลัง LNG โรงงานทำความเย็นประจำเขต โรงงานแปรรูปอาหารและทุกที่ที่มีท่อเย็นและอากาศแวดล้อมมาบรรจบกัน

ฐานรองท่อมาตรฐานหรือส่วนรองรับท่อทำงานได้ดีสำหรับท่อที่ไม่มีฉนวน แต่ทันทีที่คุณเพิ่มฉนวน คุณจะสร้างปัญหา: จุดรองรับจะกลายเป็นสะพานระบายความร้อน บนแนวเย็น นั่นหมายถึงการควบแน่น การสะสมของน้ำแข็ง และการกัดกร่อนในที่สุด บนสายร้อนเป็นช่องทางให้ความร้อนรั่วไหลเข้าสู่เหล็กโครงสร้างโดยตรง ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าแก้ปัญหานี้ได้โดยการฝังบล็อกฉนวนแข็งไว้ภายในตัวฐานรองรับ ท่อยังคงเป็นฉนวน รับน้ำหนักบรรทุก และจุดน้ำค้างจะยังคงอยู่ในตำแหน่งเดิม

ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าไม่ได้เป็นเพียงฉนวนที่มีฉากยึดโลหะล้อมรอบ เป็นองค์ประกอบโครงสร้างที่รับน้ำหนัก และต้องรองรับน้ำหนัก การเคลื่อนไหว และแรงกระแทกเป็นครั้งคราวเช่นเดียวกับยางหุ้มท่อทั่วไป ในการวิ่งแนวตั้งซึ่งเส้นจำเป็นต้องดูดซับการเคลื่อนที่ของความร้อนด้วย เรามักจะจัดหามันควบคู่ไปกับไม้แขวนสปริงหรือรองรับสปริงแบบแปรผัน. บนชั้นวางแนวนอนขนาดยาว จะทำงานร่วมกับส่วนรองรับสปริงคงที่ที่จุดเชื่อมต่อที่สำคัญ เพื่อให้แน่ใจว่าท่อเย็นได้รับการรองรับอย่างเต็มที่และมีฉนวนหุ้มทุกจุด

มาตรฐานที่เราผลิตเพื่อ

ANSI/MSS SP‑58 – ส่วนรองรับท่อและที่แขวน

ASME B31.3 และ B31.1 – กระบวนการและท่อส่งกำลัง

EN 13480 – ท่ออุตสาหกรรมโลหะ (ถ้ามี)

GB/T 17116 – มาตรฐานจีนสำหรับการรองรับท่อ

ระบบคุณภาพโรงงานของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และเราให้การตรวจสอบย้อนกลับวัสดุอย่างเต็มรูปแบบในทุกคำสั่งซื้อ สำหรับโครงการ LNG และไครโอเจนิก เรายังสามารถรวมใบรับรองการทดสอบการกระแทกที่อุณหภูมิต่ำสำหรับส่วนประกอบที่เป็นเหล็กได้ด้วย

คำถามทั่วไป

คำถามที่ 1: ฉันจะรู้ได้อย่างไรว่าฉันต้องการความหนาของฉนวนเท่าใด

ความหนาของฉนวนของตัวรองรับควรตรงกับความหนาของฉนวนของท่อ หรือน้อยกว่าเล็กน้อย (แต่ไม่มาก) เพื่อหลีกเลี่ยงการสร้างช่องว่าง หากท่อของคุณมีกระจกโฟม 80 มม. เราจะใส่ฉนวนอย่างน้อย 70-80 มม. ไว้ภายในรองเท้า จำนวนที่แน่นอนขึ้นอยู่กับข้อกำหนดการนำความร้อนและความเสี่ยงในการควบแน่นของพื้นผิว ส่งข้อมูลจำเพาะเกี่ยวกับฉนวนของคุณมาให้เรา แล้วเราจะจับคู่ให้

คำถามที่ 2: ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าสามารถรองรับสายร้อนได้หรือไม่ หรือเฉพาะความเย็นเท่านั้น

ทั้งคู่. ป้องกันการสูญเสียความร้อนบนไอน้ำและท่อน้ำมันร้อน เช่นเดียวกับป้องกันการควบแน่นบนท่อเย็น สำหรับการใช้งานที่อุณหภูมิสูงเกิน 200°C เราเลือกวัสดุฉนวน เช่น ขนแร่หรือแคลเซียมซิลิเกตที่จะไม่สลายตัวเมื่ออุณหภูมิสูงขึ้น

คำถามที่ 3: ส่วนรองรับเหล่านี้สามารถเชื่อมภาคสนามได้หรือเป็นแบบประกอบทั้งชุดหรือไม่

โดยทั่วไปส่วนรองรับหุ้มฉนวนล่วงหน้าของเราจะถูกจัดเตรียมเป็นชุดประกอบที่สมบูรณ์พร้อมที่จะเชื่อมหรือยึดเข้ากับท่อ บล็อกฉนวนถูกเชื่อมติดล่วงหน้าเข้ากับอานเหล็ก และแผงกั้นไอได้รับการปิดผนึกจากโรงงาน ซึ่งช่วยประหยัดแรงงานภาคสนามได้มากเมื่อเทียบกับการสร้างกล่องฉนวนรอบๆ รองเท้ามาตรฐานที่ไซต์งาน

คำถามที่ 4: คุณสามารถออกแบบส่วนรองรับท่อหุ้มฉนวนสำเร็จรูปแบบเลื่อนได้หรือไม่

ใช่. เราติดแผ่นสไลด์ PTFE เข้ากับด้านล่างของแผ่นฐาน หรือจัดเตรียมพื้นผิวสแตนเลสขัดเงา ช่วยให้ท่อเคลื่อนที่ตามแนวแกนในขณะที่ยังคงหุ้มฉนวนไว้อย่างสมบูรณ์ นอกจากนี้เรายังมีเวอร์ชันนำทางพร้อมตัวหยุดด้านข้าง ซึ่งออกแบบมาเพื่อความต้องการในการเคลื่อนตัวความเค้นของท่อของคุณ

คำถามที่ 5: คุณจะจัดส่งสิ่งเหล่านี้โดยไม่ทำลายฉนวนได้อย่างไร

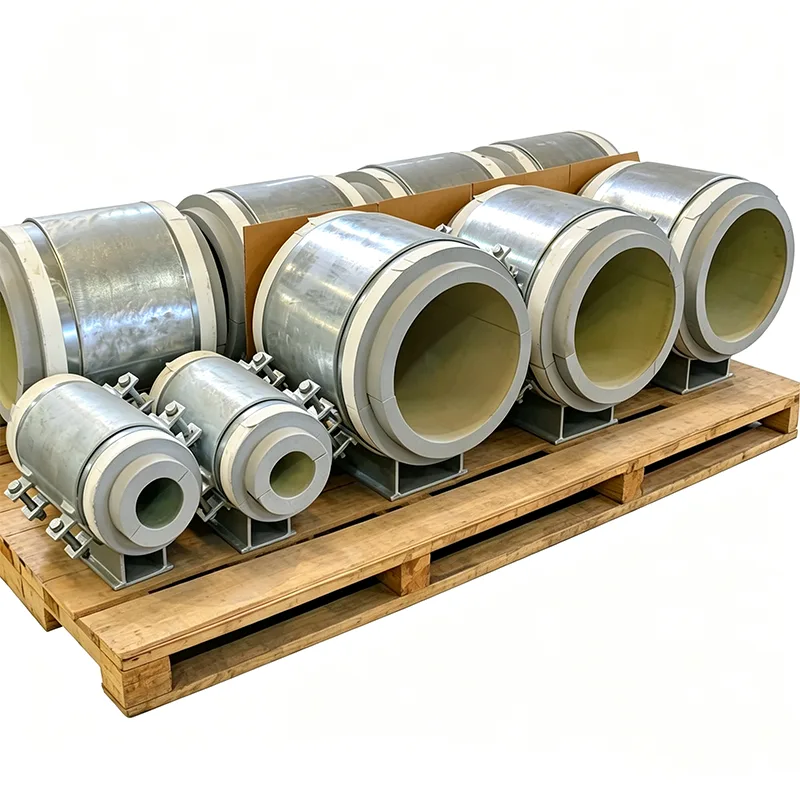

บล็อกฉนวนฝังอยู่ภายในอานเหล็กและป้องกันด้วยแผ่นฐาน นอกจากนี้เรายังเพิ่มการป้องกันขอบชั่วคราวและบรรจุอุปกรณ์รองรับแต่ละอันไว้ในลังไม้หรือบนพาเลทที่มีบุโฟมรอบๆ ฉนวน เราได้จัดส่งผลิตภัณฑ์เหล่านี้หลายพันชิ้นไปยังตะวันออกกลางและเอเชียตะวันออกเฉียงใต้ และฉนวนที่เกิดจากการควบแน่นเสียหายก็ไม่ใช่ปัญหาที่เราเห็น

การทดสอบและการประกันคุณภาพ

ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าทุกชิ้นต้องผ่านการตรวจสอบที่นอกเหนือไปจากการตรวจสอบขนาด:

การตรวจสอบกำลังอัดของชุดฉนวน

การทดสอบการดูดซึมน้ำสำหรับโฟมเซลล์ปิด (ตามมาตรฐาน ASTM C272 หรือที่คล้ายกัน)

ความสมบูรณ์ของพันธะระหว่างฉนวนและอานเหล็ก (การทดสอบการแตะด้วยภาพและทางกล)

การตรวจสอบมิติของรัศมีอาน ความเรียบของฐาน และการจัดตำแหน่งรูโบลต์

การตรวจสอบความต่อเนื่องของกั้นไอ

การทดสอบการรับน้ำหนักในการประกอบแบบเต็มสำหรับคำสั่งซื้อที่สำคัญหรือต้นแบบ

เอกสารประกอบด้วยใบรับรองวัสดุสำหรับเหล็กและฉนวน สรุปการทดสอบ และบันทึกภาพถ่ายของส่วนรองรับที่ติดแท็กแต่ละรายการก่อนการบรรจุ

การปรับแต่งที่เรามีให้

ส่วนรองรับท่อหุ้มฉนวนสำเร็จรูปมักกำหนดเองเกือบทุกครั้ง รูปแบบบางส่วนที่เราผลิต:

อานขนาดใหญ่สำหรับท่อ LNG ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (สูงสุด 60")

ส่วนรองรับตัวยกแนวตั้งพร้อมบล็อกฉนวนในตัว

ส่วนรองรับแบบหุ้มฉนวนล่วงหน้าชนิดพุกสำหรับจุดยึด

ฉนวนกันไฟ (ขนแร่หรือโฟมเคลือบฉนวน) สำหรับโซนทนไฟ

อานและฮาร์ดแวร์สแตนเลสสำหรับการติดตั้งชายฝั่งหรือนอกชายฝั่ง

การออกแบบแบบแยกส่วนสำหรับการติดตั้งเพิ่มเติมเข้ากับสายไฟที่มีอยู่โดยไม่ต้องตัด

คุณไม่จำเป็นต้องหุ้มฉนวนรอบส่วนรองรับของเรา เราจะสร้างส่วนรองรับรอบฉนวนของคุณ

สิ่งที่เราได้เรียนรู้จากการติดตั้งจริง

คำนึงถึงสิ่งกีดขวางทางไออยู่เสมอ บนแนวเย็น ความชื้นจะเข้าไปในบล็อกฉนวนหากการซีลไม่สมบูรณ์ และเมื่อฉนวนเปียก ประสิทธิภาพการระบายความร้อนจะลดลงจากหน้าผา เราใช้ความระมัดระวังเป็นพิเศษกับการปิดผนึกขอบ และเราแนะนำให้ทีมงานตรวจสอบสิ่งกีดขวางก่อนและหลังการเชื่อม

ในการวางท่อแนวตั้ง ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าอาจต้องมีการขนถ่ายน้ำหนักที่แตกต่างจากแนวนอน บล็อกฉนวนรับน้ำหนักเต็มที่ในการบีบอัดสำหรับเส้นแนวนอน แต่สำหรับเส้นแนวตั้ง ส่วนรองรับมักจะต้องใช้ปลอกเฉือนเหล็กที่ยึดผ่านฉนวน เราสามารถรวมสิ่งนี้ไว้ในการออกแบบได้

หากท่อจะถูกไฮโดรทดสอบ ให้พิจารณาว่าท่อจะอยู่ที่อุณหภูมิแวดล้อมในระหว่างการทดสอบและอาจทำให้เหงื่อออก นั่นเป็นเรื่องปกติ แต่ก็เป็นครั้งแรกที่ทีมไซต์จำนวนมากเห็นการควบแน่นที่ฝ่ายสนับสนุน หมายเหตุในคู่มือการติดตั้งที่อธิบายเรื่องนี้สามารถบันทึกคำถามที่ไม่จำเป็นได้จำนวนมาก

เมื่อสั่งซื้อ โปรดแจ้งตารางการเดินท่อ ประเภทฉนวนและความหนาของฉนวน และความเคลื่อนไหวของการออกแบบ (หากเลื่อน) จุดข้อมูลทั้งสามนี้ช่วยให้เราเสนอการออกแบบทางเทคนิคที่ดีได้ในใบเสนอราคาแรก โดยไม่ต้องกลับไปกลับมา

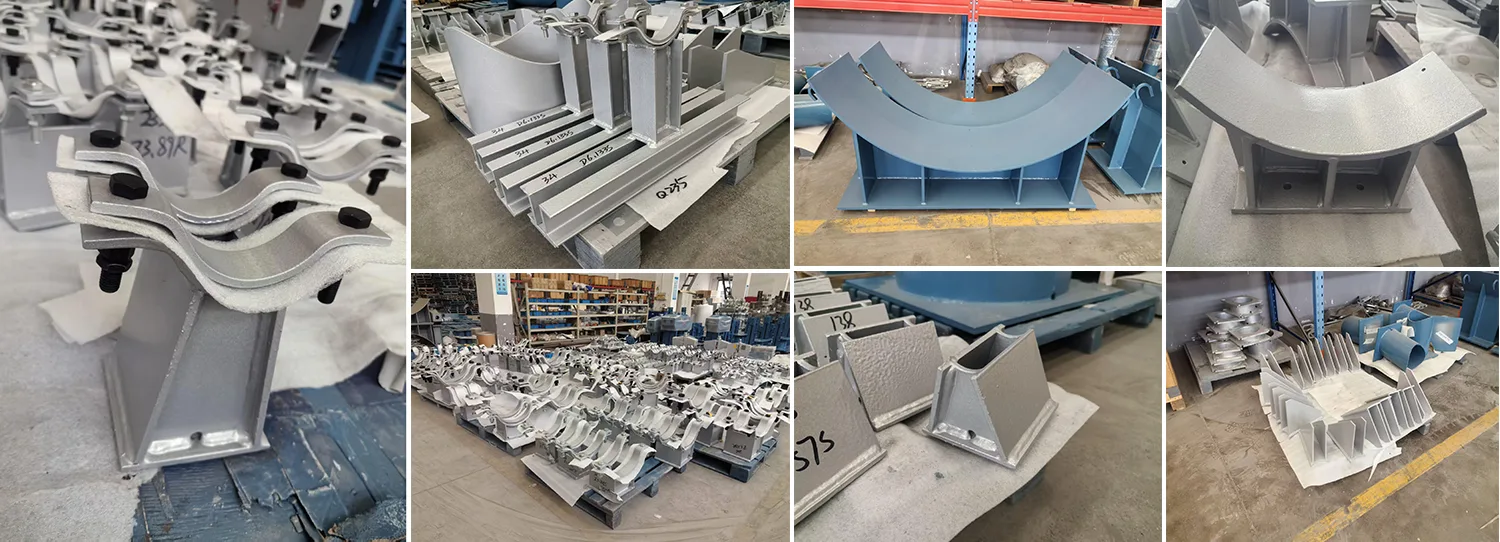

ทำไมต้อง Tianshun เพื่อรองรับท่อหุ้มฉนวนล่วงหน้า

ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าตั้งอยู่ที่จุดตัดระหว่างวิศวกรรมโครงสร้างและการออกแบบด้านความร้อน ทำผิดส่วนใดส่วนหนึ่ง และส่วนรองรับอาจทำงานล้มเหลวโดยกลไกหรือดูดซับความชื้นและหยุดการเป็นฉนวน เราได้รับชิ้นส่วนทั้งสองอย่างถูกต้องมาเป็นเวลา 14 ปี และโรงงานของเราในหยางโจวได้จัดตั้งสายการผลิตเพื่อสร้างชิ้นส่วนเหล่านี้อย่างมีประสิทธิภาพ ตั้งแต่การตัดอานเหล็กไปจนถึงการยึดติดฉนวนและการปิดผนึกแผงกั้นไอ

คำสั่งซื้อของเรามากกว่า 70% มาจากลูกค้าที่เคยทดสอบเราครั้งหนึ่งแล้วกลับมาอีกเรื่อยๆ เราจัดส่งส่วนรองรับแบบหุ้มฉนวนไว้ล่วงหน้าทั่วโลก โดยมักจะมาพร้อมกับส่วนรองรับท่อ ไม้แขวนสปริง และส่วนรองรับสปริงคงที่ ดังนั้นแพ็คเกจส่วนรองรับท่อทั้งหมดจึงมารวมกัน ติดแท็ก และพร้อมสำหรับการติดตั้ง

หากโครงการถัดไปของคุณมีท่อเย็น ท่อไครโอเจนิก หรือท่อร้อนหุ้มฉนวนที่ต้องการการแยกความร้อนที่เหมาะสมที่จุดรองรับ โปรดส่งข้อมูลจำเพาะของฉนวนและรายการรองรับท่อของคุณมาให้เรา เราจะจัดทำใบเสนอราคาโดยตรงจากโรงงานโดยมีกำหนดการส่งมอบที่ชัดเจน และเช่นเคย คุณสามารถเยี่ยมชมโรงงานของเราและดูวิธีที่เราสร้างและทดสอบการสนับสนุนเหล่านี้ก่อนจัดส่ง
