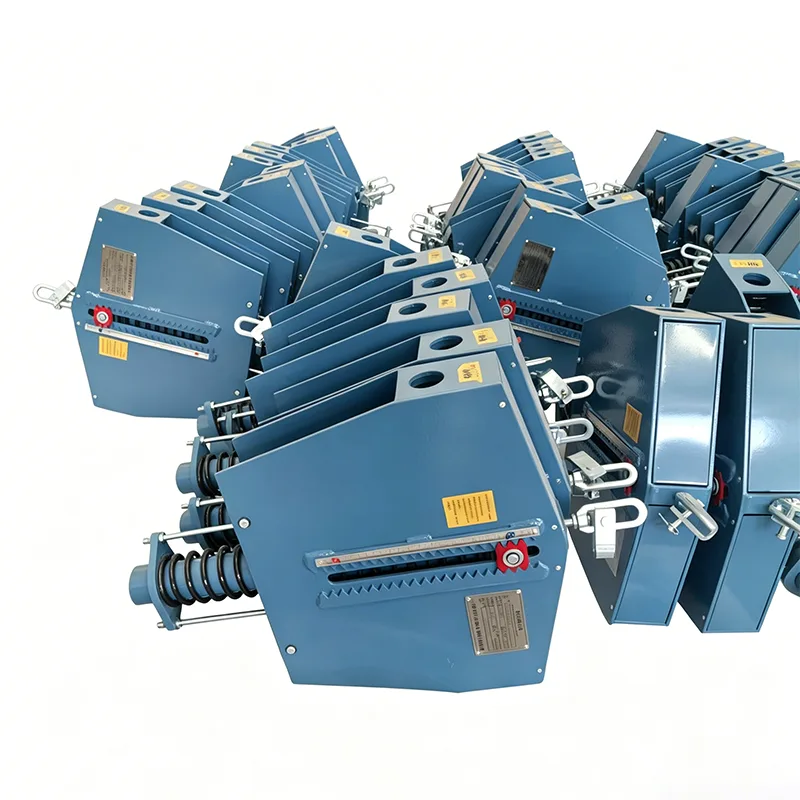

รองรับสปริงอย่างต่อเนื่องสำหรับท่อ

รองรับสปริงอย่างต่อเนื่องสำหรับไปป์ไลน์

ในระหว่างการทำงานของระบบท่ออุตสาหกรรม การเลือกโซลูชันสนับสนุนที่ไม่เหมาะสมมักนำไปสู่ปัญหาต่างๆ:

▶  ความเค้นของท่อมากเกินไป: เมื่อท่อที่มีอุณหภูมิสูงเกิดการเปลี่ยนตำแหน่งด้วยความร้อน การเปลี่ยนแปลงแรงรองรับจะทำให้เกิดการแตกร้าวของรอยเชื่อมและรอยรั่วของข้อต่อ

▶  ความเสียหายต่อส่วนต่อประสานของอุปกรณ์: แรงผลักดันการขยายตัวเนื่องจากความร้อนของท่อถูกส่งไปยังอุปกรณ์ที่มีความละเอียดอ่อน เช่น ปั๊มและคอมเพรสเซอร์ ส่งผลให้อุปกรณ์ชดเชยหรือซีลล้มเหลว

▶  การสนับสนุนและการติดขัดของไม้แขวนเสื้อล้มเหลว: การติดตั้งและการทดสอบการใช้งานที่ไม่เหมาะสมทำให้สปริงไม่สามารถทำงานได้ตามปกติ ส่งผลให้ท่อหย่อนคล้อยและเสียรูป

▶  ค่าใช้จ่ายในการดำเนินงานและบำรุงรักษาสูง: การบำรุงรักษาและการเปลี่ยนบ่อยครั้งส่งผลต่อความต่อเนื่องในการผลิต

เพื่อแก้ไขปัญหาทั่วไปในอุตสาหกรรมเหล่านี้ เราได้จัดเตรียมโซลูชันที่สมบูรณ์ซึ่งได้รับการรับรองโดยการปฏิบัติงานด้านวิศวกรรมนาน 14 ปี — Constant Spring Support for Pipeline

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะไม้แขวนเสื้อสปริงคงที่	ตัวอย่าง
รุ่น/ซีรีย์	PH, LH, CA, CS, TH
ความสามารถในการรับน้ำหนัก (ขณะทำงาน)	0.1 กิโลนิวตัน - 500 กิโลนิวตัน
การเดินทางทั้งหมด	50 มม., 100 มม., 200 มม., 400 มม
การเดินทางที่เกิดขึ้นจริง	สูงถึง 600 มม
โหลดเบี่ยงเบน (ความคลาดเคลื่อน)	±5% (มาตรฐาน) / ±3% (ความแม่นยำสูง)
ตำแหน่งการติดตั้ง	แนวนอน / แนวตั้ง
ที่อยู่อาศัยเสร็จสิ้น	จุ่มร้อนชุบสังกะสี / อีพ็อกซี่
อุณหภูมิในการทำงาน	-20°C ถึง +80°C (โดยรอบ)
วัสดุคอยล์สปริง	60Si2Mn / 50CrVA
ช่วงการปรับโหลด	±10% (การปรับสนาม)

การวางตำแหน่งผลิตภัณฑ์และค่านิยมหลัก

Constant Spring Support for Pipeline เป็นอุปกรณ์รองรับแรงคงที่แบบฐานที่ออกแบบมาเป็นพิเศษเพื่อรองรับด้านล่างของท่อ เหมาะสำหรับสภาพการทำงานที่ไม่มีพื้นที่ในการยกเหนือท่อและต้องมีการรองรับจากฐานรากหรือแท่นขึ้นไป

ต่างจากแบบแขวน โดยจะวางสปริงแรงคงที่ไว้บนคานเหล็ก ฐานคอนกรีต หรือโครงสร้างเหล็กรองรับโดยตรง แล้วต่อเข้ากับด้านล่างของท่อผ่านฐาน ตลอดกระบวนการเปลี่ยนตำแหน่งความร้อนในแนวดิ่งของไปป์ไลน์ ท่อจะส่งแรงรองรับที่มั่นคงเสมอโดยควบคุมอัตราการเปลี่ยนแปลงโหลดภายใน ±5% โดยพื้นฐานแล้วจะขจัดความเครียดเพิ่มเติมที่เกิดจากการแทนที่ด้วยความร้อน

นับตั้งแต่ก่อตั้งในปี 2555 Yangzhou Tianshun Pipeline Technology ได้จัดหาผลิตภัณฑ์สนับสนุนไปป์ไลน์หลายหมื่นชุดสำหรับโครงการพลังงานและปิโตรเคมีในกว่า 40 ประเทศทั่วโลก ซึ่งสั่งสมประสบการณ์การใช้งานนอกสถานที่มากมาย

คู่มือการเลือก: เมื่อใดจึงควรเลือกการสนับสนุนแรงคงที่

ตามมาตรฐานอุตสาหกรรม NB/T 47038—2019 ตัวรองรับสปริงแรงคงที่และไม้แขวนเสื้อ รวมกับประสบการณ์การปฏิบัติงานด้านวิศวกรรม เกณฑ์การคัดเลือกมีดังนี้:

เงื่อนไขการตัดสิน	โซลูชั่นที่แนะนำ
ท่อระบายความร้อนแนวตั้ง > 12 มม	จัดลำดับความสำคัญของตัวรองรับสปริงและไม้แขวนเสื้อที่มีแรงคงที่
การกระจัดกระจายความร้อนในแนวตั้งของท่อ ≤ 12 มม	ส่วนรองรับสปริงแบบปรับแรงได้และไม้แขวนเสื้อเป็นอุปกรณ์เสริม
ข้อกำหนดอัตราการเปลี่ยนแปลงโหลด ≤ 6%	ต้องเลือกอุปกรณ์รองรับสปริงและไม้แขวนเสื้อที่มีแรงคงที่
เชื่อมต่อกับอุปกรณ์ที่มีความละเอียดอ่อน (กังหันไอน้ำ ปั๊ม คอมเพรสเซอร์)	ต้องเลือกอุปกรณ์รองรับสปริงและไม้แขวนเสื้อที่มีแรงคงที่
ไม่มีพื้นที่ยกเหนือท่อ	เลือกส่วนรองรับสปริงคงที่สำหรับไปป์ไลน์ (ส่วนรองรับแบบฐาน)
โครงสร้างเหล็กมีคานอยู่เหนือท่อ	ไม้แขวนเสื้อสปริงแรงคงที่เป็นอุปกรณ์เสริม

พารามิเตอร์ที่จำเป็นสำหรับการเลือก (ระบุเพื่อการจับคู่ที่แม่นยำ):

▶  ภาระการทำงานของท่อ (รวมถึงน้ำหนักของท่อ ตัวกลาง และชั้นฉนวน)

▶  ค่าการกระจัดกระจายความร้อนในแนวตั้งของท่อจากสถานะเย็นไปเป็นสถานะร้อน

▶  ช่วงอุณหภูมิสภาพแวดล้อมการทำงาน

▶  ข้อจำกัดด้านพื้นที่การติดตั้งในสถานที่

▶  ข้อกำหนดมาตรฐานการดำเนินการ (มาตรฐานแห่งชาติ / มาตรฐานเคมี / มาตรฐานพลังงาน)

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

หมวดหมู่พารามิเตอร์	ตัวชี้วัดทางเทคนิค	หมายเหตุ
ช่วงโหลด	0.5kN ~ 800kN	ปรับแต่งข้อกำหนดการรับน้ำหนักขนาดใหญ่พิเศษได้
ช่วงการกระจัด	50 มม. ~ 400 มม	แนะนำให้ใช้ระยะขอบการกระจัด 20%
ความคงตัวของโหลด	≤±5%	มีประสิทธิภาพเหนือกว่าข้อกำหนดมาตรฐานแห่งชาติที่ ≤6%
อุณหภูมิในการทำงาน	-20°C ~ 450°C	ปรับแต่งได้สำหรับสภาพการทำงานพิเศษ
ช่วงการปรับโหลด	±10%	มีการปรับแบบละเอียดในสถานที่
ประเภทการติดตั้ง	การสนับสนุนประเภทฐาน	การติดตั้งการรูตด้านล่าง
มาตรฐานการดำเนินการ	NB/T 47038, HG/T 20644, GB/T 17116	สามารถปฏิบัติตามมาตรฐานที่ลูกค้ากำหนด
วัสดุสปริง	เหล็กสปริง 60Si2MnA	กระบวนการบำบัดความร้อนสุญญากาศ
วัสดุเปลือก	เหล็กโครงสร้าง Q345B	การขึ้นรูปการเชื่อมแบบครบวงจร

การเปรียบเทียบประสิทธิภาพของโซลูชันการสนับสนุนต่างๆ

รายการเปรียบเทียบ	การรองรับสปริงแรงคงที่	การรองรับสปริงแบบแปรผัน	การสนับสนุนคงที่อย่างเข้มงวด
อัตราการเปลี่ยนแปลงโหลด	≤±5%	15%~25%	100% (ไม่มีการชดเชยการกระจัด)
การแทนที่ที่ใช้บังคับ	>12 มม. สูงสุด 500 มม	≤50มม	0 (ไม่มีการกระจัด)
ผลกระทบต่อความเครียดของท่อ	แทบไม่มีความเครียดเพิ่มเติมเลย	ความเครียดเพิ่มเติมบางอย่าง	ความเข้มข้นของความเครียดอย่างรุนแรง
การป้องกันอุปกรณ์	ดีที่สุด แรงขับขั้นต่ำ	เฉลี่ย	แย่ ส่งแรงขับโดยตรง
ความซับซ้อนของโครงสร้าง	ค่อนข้างสูง	เรียบง่าย	ง่ายที่สุด
ต้นทุนการจัดซื้อจัดจ้าง	ค่อนข้างสูง	ปานกลาง	ต่ำสุด
ต้นทุนตลอดอายุการใช้งาน	ต่ำสุด (ไม่ต้องบำรุงรักษา, อายุการใช้งานยาวนาน)	ปานกลาง	สูงสุด (บำรุงรักษาบ่อยครั้ง)
สถานการณ์ที่แนะนำ	ท่อทางไกลอุณหภูมิสูงและแรงดันสูง การเชื่อมต่ออุปกรณ์ที่ละเอียดอ่อน	ท่อขนาดกลางและเล็กที่อุณหภูมิทั่วไป	ท่อสั้นที่ไม่มีการกำจัดความร้อน

แม้ว่าต้นทุนการจัดซื้อเริ่มต้นของ Constant Spring Support สำหรับ Pipeline จะค่อนข้างสูง แต่จากมุมมองของวงจรชีวิตทั้งหมดมากกว่า 10 ปี ต้นทุนที่ครอบคลุมของโซลูชันนี้เหนือกว่าโซลูชันอื่นๆ เนื่องจากคุณลักษณะที่ไม่ต้องบำรุงรักษา ความน่าเชื่อถือสูง และอัตราความล้มเหลวต่ำ

การประกันการผลิตและการควบคุมคุณภาพ

มีการทดสอบภายในบริษัทอย่างครอบคลุมกับทุกผลิตภัณฑ์ก่อนจัดส่ง

ก่อนจัดส่ง ผลิตภัณฑ์แต่ละชิ้นจะต้องผ่านกระบวนการทดสอบภายในบริษัทที่สมบูรณ์ กระบวนการนี้รวมถึงการตรวจสอบมิติและการมองเห็น PMI (การระบุวัสดุที่เป็นบวก) การทดสอบความแข็ง การทดสอบแบบไม่ทำลาย MT/PT หากมี การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

คำชี้แจงเกี่ยวกับการรับรองบุคคลที่สาม

การทดสอบภายในองค์กรไม่เหมือนกับการทดสอบของบุคคลที่สามที่ได้รับการรับรองโดย ILAC หากจำเป็นต้องมีการทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการ ก็สามารถให้บริการดังกล่าวเป็นบริการเสริมแยกต่างหากได้

บริการตรวจสอบโดยบุคคลที่สามเสริม (อ้างแยกกัน)

1. การทดสอบวัสดุ

บริการนี้ครอบคลุมถึงการวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

วิธีการที่ใช้ได้ ได้แก่ การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมเส้นโค้งการกระจัดโหลด

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ข้อดีที่โดดเด่นของเรา

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA

เป็นมากกว่าซัพพลายเออร์ในประเทศมาตรฐาน

ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เองเท่านั้น เรามีเส้นโค้งการรับน้ำหนักและการเคลื่อนที่ให้กับสปริงทุกตัว นอกจากนี้เรายังช่วยจัดเตรียมการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบที่เป็นพยาน และเราสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

ปัญหาและแนวทางแก้ไขทั่วไป

ปัญหาในสถานที่	สาเหตุที่เป็นไปได้	สารละลาย
เสียงผิดปกติจากส่วนรองรับระหว่างการเคลื่อนที่ของท่อ	แรงเสียดทานระหว่างลูกกลิ้งและรางนำ	ทาจาระบีอย่างสม่ำเสมอ
การกระจัดจริงไม่สอดคล้องกับการออกแบบ	ค่าเบี่ยงเบนการคำนวณความเครียดไปป์ไลน์	โหลดที่ไซต์งานสามารถปรับแบบละเอียดได้ภายในช่วง ±10%
การบีบอัดสปริงมากเกินไป	การเลือกที่ไม่เหมาะสมหรือการโอเวอร์โหลด	คำนวณภาระงานใหม่และแทนที่แบบจำลองที่ตรงกัน
รองรับการเสียรูปของฐาน	ความแข็งแรงของรากฐานการรูตไม่เพียงพอ	เสริมฐานรากหรือเพิ่มพื้นที่รองรับ
การกัดกร่อนอย่างรุนแรง	การกัดกร่อนต่อสิ่งแวดล้อมที่รุนแรง	เลือกวัสดุสแตนเลสหรือเพิ่มสารเคลือบป้องกันการกัดกร่อน

กระบวนการบริการของเรา

1. การให้คำปรึกษาด้านเทคนิค: ทีมขายมืออาชีพให้คำแนะนำในการเลือกตามพารามิเตอร์ไปป์ไลน์ของคุณ

2. การยืนยันโครงการ: ออกข้อกำหนดและใบเสนอราคาของผลิตภัณฑ์ ยืนยันข้อกำหนดทางเทคนิคและเวลาในการจัดส่ง

3.การผลิตและการผลิต: ผลิตตามคำสั่ง มีข้อเสนอแนะความคืบหน้าการผลิตในระหว่างกระบวนการ

4. การตรวจสอบโรงงาน: การตรวจสอบที่สมบูรณ์พร้อมรายงานผลการทดสอบและใบรับรองคุณสมบัติที่แนบมาด้วย

5. โลจิสติกส์และการจัดส่ง: จัดส่งภายใน 7-15 วันสำหรับรุ่นธรรมดา ผลิตภัณฑ์ที่กำหนดเองจัดส่งตามรอบที่ตกลงกันไว้

6. การสนับสนุนหลังการขาย: ให้คำแนะนำในการติดตั้งตอบสนองต่อปัญหาคุณภาพของผลิตภัณฑ์ภายใน 24 ชั่วโมง

Yangzhou Tianshun Pipeline Technology ยึดมั่นในปรัชญาการดำเนินธุรกิจของ "คุณภาพที่มั่นคง บริการระดับมืออาชีพ" เสมอ ผลิตภัณฑ์ของเราดำเนินงานอย่างมั่นคงในโครงการวิศวกรรมในกว่า 40 ประเทศ รวมถึงสหรัฐอเมริกา สหราชอาณาจักร บราซิล สิงคโปร์ และแอฟริกาใต้ การเลือก Constant Spring Support สำหรับ Pipeline หมายถึงการเลือกโซลูชันการสนับสนุนไปป์ไลน์ที่เชื่อถือได้ ซึ่งได้รับการตรวจสอบโดยแนวปฏิบัติด้านวิศวกรรมระดับโลก
