Spring Hanger จะช่วยเพิ่มความปลอดภัยและเสถียรภาพของระบบท่ออุตสาหกรรมได้อย่างไร

ส่วนรองรับไม้แขวนสปริงมีบทบาทสำคัญในการควบคุมน้ำหนักของท่อ การเคลื่อนตัวของความร้อน และการสั่นสะเทือนในระบบท่ออุตสาหกรรมที่มีความต้องการสูง Tianshun นำเสนอโซลูชันไม้แขวนเสื้อแบบสปริงที่ออกแบบทางวิศวกรรม โดยมีพิกัดโหลดตั้งแต่ 10 N ถึง 100,000 N และความสามารถในการแทนที่สูงสุด 200 มม. รองรับการใช้งานทั่วทั้งโรงงานไฟฟ้า ปิโตรเคมี LNG โรงกลั่น เครื่องทำความร้อน เภสัชกรรม และโรงงานแปรรูปอาหาร

ส่วนรองรับไม้แขวนสปริงที่เลือกอย่างเหมาะสมช่วยให้ระบบท่อเคลื่อนที่ได้อย่างปลอดภัยเมื่ออุณหภูมิในการทำงานเปลี่ยนแปลงไป ในขณะที่ยังคงรักษาส่วนรองรับแนวตั้งที่มีการควบคุมไว้ ระบบสปริงสามารถรองรับการขยายตัวและการหดตัวเนื่องจากความร้อน กระจายโหลดได้อย่างมีประสิทธิภาพมากขึ้น และช่วยลดความเครียดที่ถ่ายโอนไปยังท่อและอุปกรณ์เชื่อมต่อต่างจากไม้แขวนเสื้อแบบแข็ง Tianshun ผลิตชุดแขวนสปริงโดยใช้เหล็กสปริง เช่น 60Si2MnA และ 50CrVA พร้อมตัวเลือกสำหรับตัวเรือนที่ทำจากเหล็กคาร์บอน การเคลือบป้องกัน การเชื่อมต่อแบบกำหนดเอง และข้อกำหนดในการรับน้ำหนักและการเคลื่อนที่เฉพาะโครงการ การทำความเข้าใจโครงสร้าง หลักการทำงาน ข้อมูลจำเพาะ ข้อกำหนดในการทดสอบ และเงื่อนไขการใช้งาน ถือเป็นสิ่งสำคัญในการเลือกอุปกรณ์รองรับสำหรับท่อส่งทางอุตสาหกรรม

สารบัญ

Spring Hanger Support คืออะไร?

Spring Hanger Support ทำงานอย่างไร?

ส่วนประกอบหลักคืออะไร?

ข้อดีด้านประสิทธิภาพหลักคืออะไร?

วิศวกรควรตรวจสอบพารามิเตอร์ทางเทคนิคใดบ้าง

Spring Hanger รองรับการใช้งานที่ไหน?

การสนับสนุนตัวแปรเทียบกับสปริงคงที่

Spring Hanger รองรับการทดสอบอย่างไร

คุณควรเลือกการสนับสนุนที่เหมาะสมอย่างไร?

คำถามที่พบบ่อย

รับโซลูชันไม้แขวนเสื้อแบบสปริงที่ออกแบบเฉพาะ

Spring Hanger Support คืออะไร?

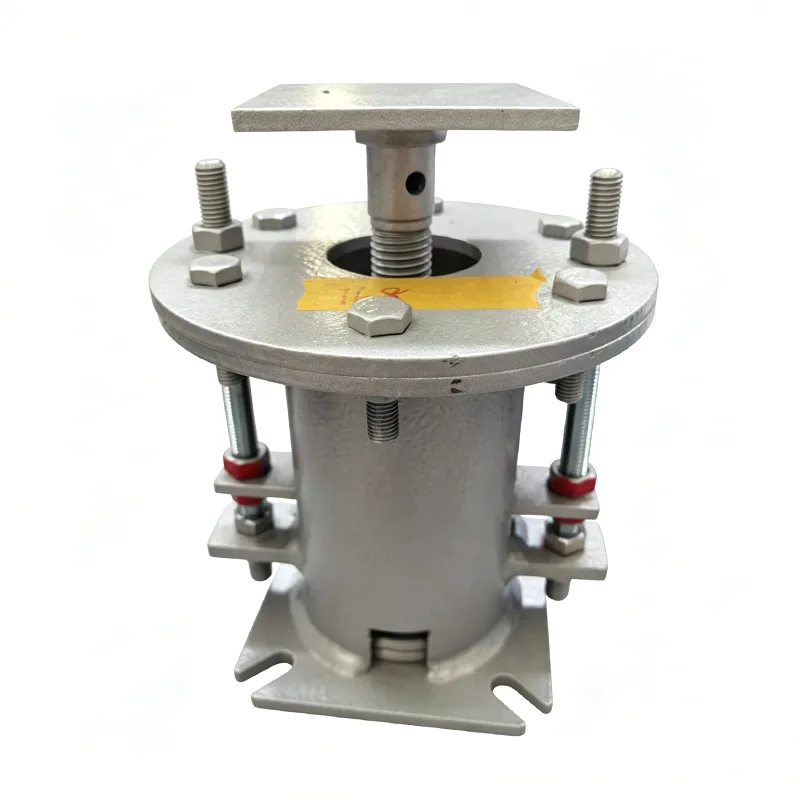

ส่วนรองรับไม้แขวนเสื้อแบบสปริงคือส่วนรองรับท่อเชิงกลที่ออกแบบมาเพื่อรับน้ำหนักของท่อในขณะที่ควบคุมการเคลื่อนที่ในแนวตั้งได้ ใช้พฤติกรรมยืดหยุ่นของสปริงเพื่อรองรับการเคลื่อนไหวที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ โหลดการทำงาน และเงื่อนไขการบริการอื่นๆ

เมื่อท่อกระบวนการร้อนขึ้น ท่อจะสามารถขยายและเคลื่อนออกจากตำแหน่งที่เย็นได้ เมื่อเย็นลง ท่อจะหดตัว การรองรับที่เข้มงวดสามารถจำกัดการเคลื่อนไหวนี้และอาจสร้างความเค้นของท่อเพิ่มเติมได้ ไม้แขวนสปริงที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมให้แรงรองรับในขณะเดียวกันก็ช่วยให้ท่อเคลื่อนที่ได้ภายในระยะการเคลื่อนที่ที่ออกแบบไว้

สิ่งนี้ทำให้การรองรับแบบสปริงมีประโยชน์อย่างยิ่งสำหรับท่อไอน้ำ ท่อในกระบวนการผลิตที่มีอุณหภูมิสูง ระบบผลิตไฟฟ้า โรงงานปิโตรเคมี โรงกลั่น และการติดตั้งอื่นๆ ที่ต้องพิจารณาการแทนที่ความร้อนในระหว่างการออกแบบความเค้นของท่อ

สำหรับวิศวกรโครงการ ไม่ควรเลือกส่วนรองรับตามขนาดท่อที่ระบุ โหลดในการทำงาน โหลดร้อนและเย็น การเคลื่อนไหวที่คาดหวัง ทิศทางการติดตั้ง อุณหภูมิ ขนาดการเชื่อมต่อ และมาตรฐานการออกแบบที่เกี่ยวข้อง ล้วนจำเป็นต้องได้รับการประเมิน

Spring Hanger Support ทำงานอย่างไร?

หลักการทำงานขั้นพื้นฐานนั้นตรงไปตรงมา: ชุดสปริงจะสร้างแรงรองรับที่ควบคุมได้ในขณะที่ปล่อยให้ท่อเคลื่อนตัวในแนวตั้งได้

1. โหลดท่อถูกถ่ายโอน:ที่แขวนจะถ่ายน้ำหนักส่วนหนึ่งของท่อและภาระการทำงานไปยังโครงสร้างรองรับ
2. การเปลี่ยนแปลงของอุณหภูมิทำให้เกิดการเคลื่อนไหว:เมื่อท่อส่งความร้อนหรือเย็นลง การขยายตัวหรือการหดตัวจากความร้อนจะทำให้เกิดการเคลื่อนที่ในแนวตั้ง
3. ฤดูใบไม้ผลิตอบสนอง:สปริงจะบีบอัดหรือยืดออกตามทิศทางและขนาดของการเคลื่อนไหว
4. การเคลื่อนไหวยังคงถูกควบคุม:ส่วนรองรับรองรับการเคลื่อนที่ที่ออกแบบไว้แทนที่จะบังคับท่อให้อยู่ในตำแหน่งคงที่
5. การกระจายโหลด:การเลือกส่วนรองรับที่ถูกต้องจะช่วยป้องกันการโหลดที่มากเกินไปที่ส่วนรองรับท่อและอุปกรณ์ที่เชื่อมต่อ

ในการออกแบบท่อที่ใช้งานได้จริง ไม้แขวนแบบสปริงทำงานเป็นส่วนหนึ่งของระบบรองรับที่ใหญ่กว่า ฐานหุ้มท่อ อุปกรณ์รองรับแบบแข็ง ไกด์ พุก และส่วนประกอบอื่นๆ อาจใช้ร่วมกันได้ตามการวิเคราะห์ความเค้นของท่อและข้อกำหนดของโครงการ

ส่วนประกอบหลักคืออะไร?

ความน่าเชื่อถือของไม้แขวนสปริงขึ้นอยู่กับการทำงานร่วมกันระหว่างชุดสปริง ตัวเรือน กลไกการปรับ และฮาร์ดแวร์เชื่อมต่อ การกำหนดค่าทั่วไปประกอบด้วยส่วนประกอบต่อไปนี้:

ขนาดการเชื่อมต่อและอุปกรณ์เสริมสามารถปรับแต่งได้เมื่อการกำหนดค่ามาตรฐานไม่ตรงกับเงื่อนไขการติดตั้ง นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับโครงการปรับปรุงหรือชั้นวางท่อที่ซับซ้อนซึ่งพื้นที่การติดตั้งมีจำกัด

ข้อดีด้านประสิทธิภาพหลักคืออะไร?

การชดเชยการเคลื่อนที่ด้วยความร้อน

ข้อได้เปรียบหลักคือความสามารถในการรองรับการเคลื่อนที่ของท่อในแนวตั้งที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ ไม้แขวนเสื้อสปริงแบบมาตรฐานของ Tianshun สามารถมีตัวเลือกการกระจัดที่ 50, 80, 120, 150 และ 200 มม. ขึ้นอยู่กับการกำหนดค่าที่เลือก

รองรับการโหลดแบบควบคุม

ท่ออุตสาหกรรมอาจมีน้ำหนักมากขึ้นอย่างมากในระหว่างการใช้งาน เนื่องจากของเหลวในกระบวนการ ฉนวน และเงื่อนไขการบริการที่เปลี่ยนแปลง ชุดสปริงที่ระบุอย่างถูกต้องช่วยรักษาการรองรับที่มีการควบคุมตลอดวงจรการทำงาน

ลดการส่งผ่านการสั่นสะเทือน

การจัดเรียงที่รองรับสปริงสามารถช่วยลดการส่งแรงสั่นสะเทือนของท่อโดยตรงไปยังส่วนประกอบของโครงสร้าง สิ่งนี้มีประโยชน์กับอุปกรณ์แบบหมุน ระบบไอน้ำ อุปกรณ์ในกระบวนการผลิต และการติดตั้งอื่นๆ ที่การควบคุมการสั่นสะเทือนเป็นสิ่งสำคัญ

ความยืดหยุ่นในการติดตั้ง

กลไกการปรับเปลี่ยนช่วยให้ผู้ติดตั้งสามารถปรับตำแหน่งรองรับและโหลดระหว่างการติดตั้งได้อย่างละเอียด สิ่งนี้สามารถทำให้การจัดตำแหน่งฟิลด์ง่ายขึ้นเมื่อเทียบกับการจัดเตรียมการรองรับที่เข้มงวดโดยสมบูรณ์

การปรับตัวให้เข้ากับโครงการต่างๆ

ชุดแขวนสปริงสามารถออกแบบให้เหมาะกับน้ำหนักบรรทุก ข้อกำหนดในการเคลื่อนย้าย วัสดุ ประเภทการเชื่อมต่อ และสภาพแวดล้อมที่แตกต่างกัน Tianshun ยังนำเสนอโซลูชันที่ปรับแต่งตามความต้องการพิเศษในการรับน้ำหนัก การกระจัด อุณหภูมิ และการเชื่อมต่อ

วิศวกรควรตรวจสอบพารามิเตอร์ทางเทคนิคใดบ้าง

ก่อนที่จะสั่งซื้อไม้แขวนแบบสปริง วิศวกรควรกำหนดสภาพการทำงานจริง แทนที่จะเลือกยูนิตตามเส้นผ่านศูนย์กลางของท่อเท่านั้น ข้อกำหนดต่อไปนี้มีความสำคัญอย่างยิ่ง:

สำหรับโครงการ EPC ระหว่างประเทศ วิศวกรอาจระบุมาตรฐานเฉพาะโครงการ ใบรับรองวัสดุ ข้อกำหนดในการตรวจสอบ หรือการให้คำพยานโดยบุคคลที่สาม ข้อกำหนดเหล่านี้ควรได้รับการยืนยันก่อนเริ่มการผลิต

Spring Hanger รองรับการใช้งานที่ไหน?

ส่วนรองรับสปริงเหมาะสำหรับท่ออุตสาหกรรมซึ่งส่วนรองรับน้ำหนักจะต้องอยู่ร่วมกับการเคลื่อนตัวของความร้อนที่ควบคุมได้ การใช้งานทั่วไปได้แก่:

• ท่อไอน้ำและท่อน้ำของโรงไฟฟ้าพลังความร้อน
• ระบบท่อเสริมของโรงไฟฟ้านิวเคลียร์
• ท่อส่งกระบวนการปิโตรเคมี
• เตาโรงกลั่นน้ำมันและท่อคอลัมน์
• ท่อปลายทาง LNG และ LPG
• เครือข่ายเครื่องทำความร้อนส่วนกลางในเมือง
• ท่อกระบวนการทางเภสัชกรรม
• ท่อสุขาภิบาลแปรรูปอาหาร
• ท่อไอน้ำอุณหภูมิสูงและแรงดันสูง

สำหรับโรงงานเคมีและปิโตรเคมี การปกป้องพื้นผิวและการเลือกใช้วัสดุมีความสำคัญอย่างยิ่ง เนื่องจากส่วนรองรับอาจสัมผัสกับความชื้น บรรยากาศที่มีฤทธิ์กัดกร่อน หรือต้องใช้อุณหภูมิในการทำงาน

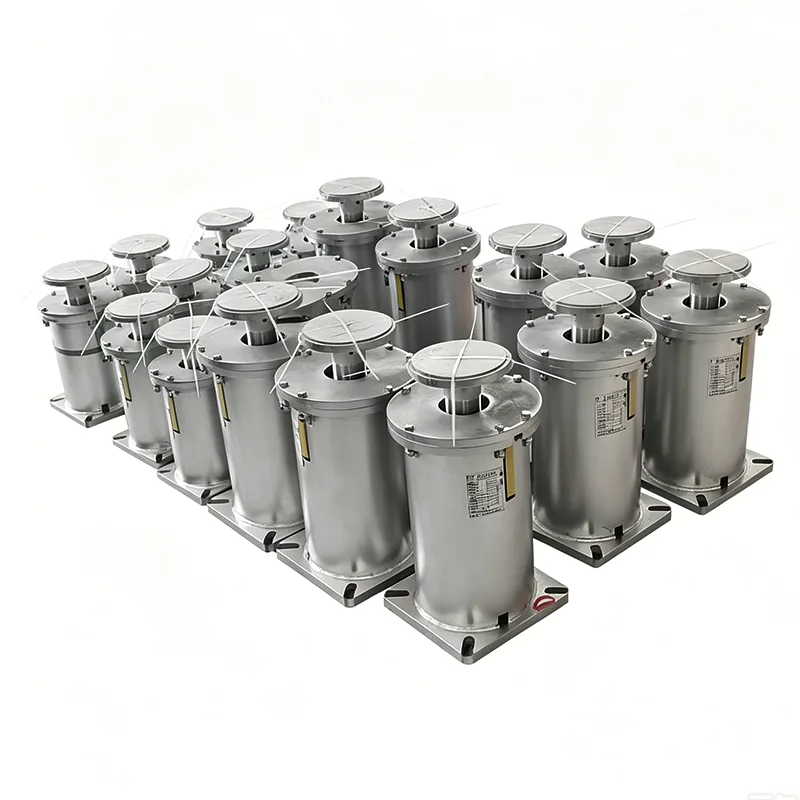

การสนับสนุนแบบแปรผันเทียบกับแบบคงที่: อะไรคือความแตกต่าง?

หนึ่งในการตัดสินใจที่สำคัญที่สุดในการออกแบบการรองรับไปป์ไลน์คือว่าแอปพลิเคชันต้องการการกำหนดค่าสปริงแบบแปรผันหรือคงที่

ส่วนรองรับสปริงแบบแปรผันอาจมีความเหมาะสมโดยที่การเปลี่ยนแปลงแรงรองรับยังคงยอมรับได้ภายในการออกแบบความเค้นท่อ การจัดเรียงสปริงคงที่สามารถพิจารณาได้เมื่ออุปกรณ์ที่เชื่อมต่อมีการเปลี่ยนแปลงโหลดที่เข้มงวดมากขึ้น หรือในกรณีที่คาดว่าจะมีการเคลื่อนที่ในแนวดิ่งอย่างมาก

ตัวเลือกที่ถูกต้องควรขึ้นอยู่กับการวิเคราะห์ความเค้นท่อของโครงการ สภาวะโหลดร้อนและเย็น ทิศทางการเคลื่อนที่ และข้อจำกัดของหัวฉีดของอุปกรณ์

Spring Hanger รองรับการทดสอบอย่างไร

การประกันคุณภาพมีความสำคัญอย่างยิ่ง เนื่องจากไม้แขวนสปริงเป็นส่วนประกอบที่รับน้ำหนัก การทดสอบควรตรวจสอบไม่เพียงแต่มิติภายนอกเท่านั้น แต่ยังรวมถึงสภาพของวัสดุ ประสิทธิภาพของสปริง พฤติกรรมการรับน้ำหนัก และการเคลือบป้องกัน

กิจกรรมการตรวจสอบและทดสอบโดยทั่วไปได้แก่:

1. การตรวจสอบด้วยสายตาและมิติ
2. การระบุวัสดุเชิงบวก (PMI) ในกรณีที่จำเป็น
3. การทดสอบความแข็ง
4. การทดสอบอนุภาคแม่เหล็กหรือการทดสอบการแทรกซึมของของเหลว หากมี
5. การทดสอบแรงสปริง
6. การตรวจสอบเส้นโค้งโหลด-ดิสเพลสเมนต์
7. การตรวจสอบความหนาของผิวเคลือบ
8. การตรวจสอบการประกอบขั้นสุดท้าย

รายงานการทดสอบโรงงานและรายงานการทดสอบวัสดุสามารถจัดเตรียมสำหรับคำสั่งซื้อที่เกี่ยวข้องได้ สำหรับโครงการที่ต้องการการตรวจสอบเพิ่มเติม การตรวจสอบโดยบุคคลที่สาม การทดสอบพยาน การทดสอบวัสดุ การเชื่อม NDT หรือการตรวจสอบก่อนการจัดส่งก็สามารถจัดให้ได้ตามข้อกำหนดของสัญญา

คุณควรเลือกส่วนรองรับไม้แขวนเสื้อแบบสปริงที่เหมาะสมอย่างไร

การเลือกที่ถูกต้องเริ่มต้นด้วยข้อมูลทางวิศวกรรม แพคเกจข้อกำหนดที่เป็นประโยชน์ควรมีข้อมูลต่อไปนี้:

• ขนาดท่อและการกำหนดค่า
• โหลดใช้งานและติดตั้ง
• สภาวะโหลดร้อนและเย็น
• คาดว่าจะมีการกระจัดในแนวตั้ง
• ทิศทางการเคลื่อนไหว
• อุณหภูมิการทำงานและการออกแบบ
• การจัดเตรียมการติดตั้งที่จำเป็น
• ขนาดการเชื่อมต่อ
• ข้อกำหนดด้านวัสดุและการเคลือบผิว
• มาตรฐานการออกแบบและการตรวจสอบที่ใช้บังคับ

สำหรับระบบที่ซับซ้อน การระบุตารางการสนับสนุนแบบสามมิติของความเค้นท่อหรือที่เกี่ยวข้องจะช่วยเพิ่มความแม่นยำในการเลือกไม้แขวนเสื้อได้อย่างมาก วิศวกรสามารถประเมินได้ว่าสปริงแบบแปรผัน สปริงคงที่ หรือระบบรองรับอื่นๆ มีความเหมาะสมหรือไม่

เมื่อขนาดมาตรฐานไม่เหมาะสม โซลูชันไม้แขวนสปริงแบบปรับแต่งเองอาจรวมถึงความสามารถในการรับน้ำหนักพิเศษ การเชื่อมต่อที่ไม่ได้มาตรฐาน ขนาดการติดตั้งแบบกำหนดเอง วัสดุที่ทนต่อการกัดกร่อน และการออกแบบสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำ

คำถามที่พบบ่อยเกี่ยวกับการสนับสนุน Spring Hanger

1. จุดประสงค์หลักของตัวรองรับไม้แขวนสปริงคืออะไร?

วัตถุประสงค์หลักคือเพื่อรองรับภาระของท่อในขณะเดียวกันก็ควบคุมการเคลื่อนที่ในแนวตั้งที่เกิดจากการขยายตัวและการหดตัวจากความร้อน นอกจากนี้ยังสามารถช่วยลดการส่งผ่านแรงสั่นสะเทือนและรักษาสภาวะการรองรับที่มั่นคงยิ่งขึ้นระหว่างการทำงาน

2. ไม้แขวนสปริง Tianshun รองรับช่วงการรับน้ำหนักเท่าใด

กลุ่มผลิตภัณฑ์มาตรฐานอ้างอิงครอบคลุมโหลดการทำงานตั้งแต่ 10 N ถึง 100,000 N การเลือกจริงขึ้นอยู่กับสภาพการทำงานของท่อ ข้อกำหนดในการบรรทุก การเดินทาง และข้อมูลการออกแบบโครงการ

3. ไม้แขวนสปริงสามารถรองรับการกระจัดได้เท่าใด?

ตัวเลือกการกระจัดมาตรฐาน ได้แก่ 50 มม., 80 มม., 120 มม., 150 มม. และ 200 มม. สามารถประเมินข้อกำหนดการเคลื่อนที่แบบกำหนดเองได้ตามความเคลื่อนไหวของท่อจริง

4. วัสดุชนิดใดที่มักใช้ประกอบสปริง?

วัสดุสปริงทั่วไป ได้แก่ 60Si2MnA และ 50CrVA วัสดุตัวเรือนอาจรวมถึงเหล็กกล้าคาร์บอน Q235B และ Q345B ในขณะที่การรักษาพื้นผิวอาจใช้การเคลือบอีพ็อกซี่ที่อุดมด้วยสังกะสีหรือการชุบสังกะสีแบบจุ่มร้อน

5. เมื่อใดควรพิจารณาการรองรับสปริงคงที่?

การรองรับสปริงคงที่สามารถพิจารณาได้เมื่อท่อประสบกับการเคลื่อนที่ในแนวตั้งอย่างมาก หรือเมื่ออุปกรณ์ที่เชื่อมต่อต้องใช้แรงรองรับเพื่อให้คงที่โดยประมาณตลอดการเดินทางที่ออกแบบ การคัดเลือกขั้นสุดท้ายควรเป็นไปตามการวิเคราะห์ความเค้นของท่อและข้อกำหนดของโครงการ

6. สามารถปรับรองรับไม้แขวนสปริงได้หรือไม่?

ใช่. การปรับแต่งสามารถครอบคลุมข้อกำหนดด้านน้ำหนักบรรทุกและการเคลื่อนที่ การเลือกวัสดุ ประเภทการเชื่อมต่อ ขนาดการติดตั้ง สภาพแวดล้อม และข้อกำหนดเฉพาะอื่นๆ ของโครงการ

รับโซลูชันไม้แขวนเสื้อแบบสปริงที่ออกแบบเฉพาะ

ระบบรองรับสปริงที่เชื่อถือได้เริ่มต้นด้วยข้อมูลทางวิศวกรรมที่แม่นยำ การเลือกวัสดุที่เหมาะสม การผลิตที่มีการควบคุม และการทดสอบที่ได้รับการจัดทำเป็นเอกสาร Tianshun ผสมผสานประสบการณ์การผลิตสปริงเข้ากับบริการด้านวิศวกรรมที่ปรับแต่งได้สำหรับการใช้งานท่ออุตสาหกรรม หากคุณกำลังวางแผนโครงการด้านพลังงาน ปิโตรเคมี โรงกลั่น LNG การทำความร้อน เภสัชกรรม หรือโครงการวางท่ออื่นๆ ให้แบ่งปันข้อกำหนดในการบรรทุก การกระจัด อุณหภูมิ การเชื่อมต่อ และปริมาณของคุณกับทีมวิศวกร เรียนรู้เพิ่มเติมเกี่ยวกับการสนับสนุน Tianshun Spring Hanger หรือติดต่อเราสำหรับคำแนะนำและใบเสนอราคาเฉพาะโครงการ
