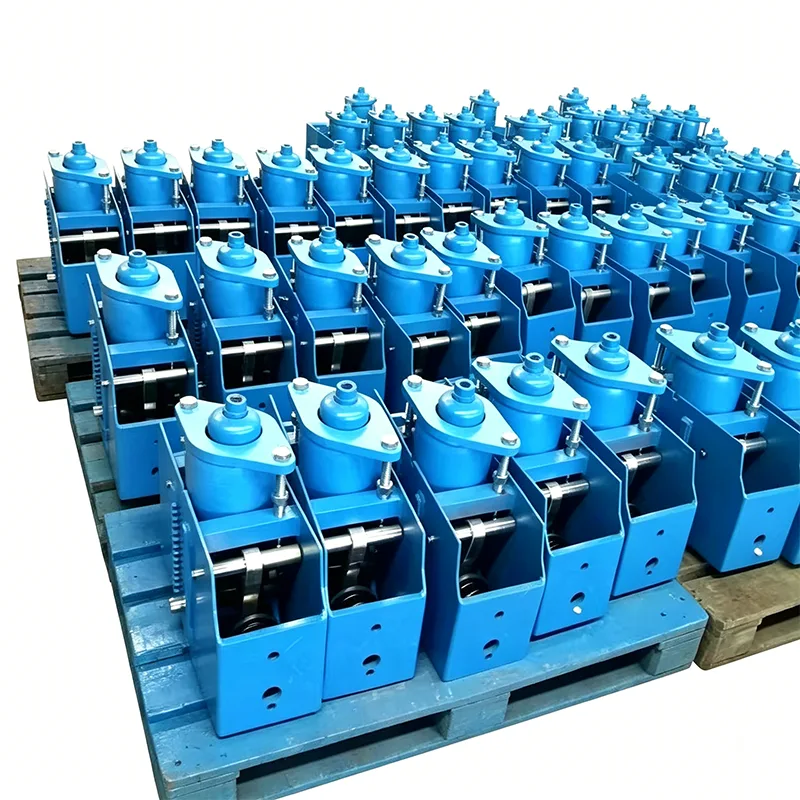

การรองรับสปริงคงที่ในแนวนอน

ในพื้นที่อุตสาหกรรมหลายแห่ง พื้นที่จำกัดเหนือท่อทำให้ไม่สามารถติดตั้งสปริงยึดคงที่ในแนวตั้งได้ ในขณะเดียวกัน ท่อส่งก๊าซบางท่อต้องการการสนับสนุนจากด้านข้างหรือด้านล่าง และวิธีการสนับสนุนแบบเดิมๆ จะต้องดิ้นรนเพื่อให้เป็นไปตามข้อกำหนดด้านแรงคงที่ภายใต้การเคลื่อนที่ขนาดใหญ่ ส่วนรองรับสปริงคงที่แนวนอนเป็นผลิตภัณฑ์เฉพาะที่ออกแบบมาเพื่อแก้ไขปัญหาเหล่านี้โดยเฉพาะ ติดตั้งในแนวนอนด้านล่างหรือข้างท่อ ให้แรงรองรับที่มั่นคงตลอดจังหวะการทำงานทั้งหมด โดยมีอัตราความแปรปรวนของโหลดควบคุมภายใน 5%

หลักการทำงานและคุณสมบัติโครงสร้าง

ส่วนรองรับสปริงคงที่แนวนอนทำงานตามหลักการสมดุลโมเมนต์ เมื่อไปป์ไลน์เคลื่อนตัวในแนวดิ่ง แรงยืดหยุ่นของสปริงจะถูกแปลงเป็นแรงเอาท์พุตคงที่ผ่านการเชื่อมต่อที่มีความแม่นยำและกลไกลูกเบี้ยว ต่างจากตัวรองรับแนวตั้งตรงที่สปริงถูกจัดเรียงในแนวนอน ส่งผลให้จุดศูนย์ถ่วงต่ำลงและการทำงานมีเสถียรภาพมากขึ้น ทำให้เหมาะอย่างยิ่งสำหรับระบบท่อส่งที่รับน้ำหนักมากและมีการกระจัดขนาดใหญ่

ส่วนรองรับสปริงคงที่แนวนอนแบบมาตรฐานใช้โครงสร้างเฟรมแบบเชื่อมในตัว โดยมีส่วนประกอบหลัก ได้แก่:

▶  ชุดสปริงเกลียวทรงกระบอกที่จัดเรียงในแนวนอน

▶  ระบบเชื่อมโยงโมเมนต์บาลานซ์ที่มีความแม่นยำสูง

▶  กลไกการปรับโหลดแบบติดตั้งด้านข้าง

▶  อุปกรณ์จำกัดจังหวะสองจังหวะ

▶  ตัวบ่งชี้การกระจัดที่มองเห็น

▶  ฐานยึดด้านล่าง

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

เปรียบเทียบกับตัวรองรับสปริงคงที่ในแนวตั้ง

พารามิเตอร์ข้อมูลจำเพาะของซีรี่ส์เต็ม

เรามีชุดรองรับสปริงคงที่แนวนอนมาตรฐาน 6 ชุด ซึ่งครอบคลุมข้อกำหนดการใช้งานทางอุตสาหกรรมส่วนใหญ่:

ผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐาน GB/T 17116.2-2018, ANSI/ASME B31.1 และ DIN 2545

ข้อดีด้านประสิทธิภาพหลัก

▶  ความสามารถในการรับน้ำหนักสูงเป็นพิเศษ: ให้แรงรองรับสูงสุด 1,000kN เพื่อตอบสนองความต้องการของท่อและอุปกรณ์ขนาดใหญ่

▶  ความเสถียรในการทำงานสูง: การจัดเรียงในแนวนอนที่มีจุดศูนย์ถ่วงต่ำให้ประสิทธิภาพแผ่นดินไหวที่ดีเยี่ยม สามารถทนต่อแผ่นดินไหวขนาด 8 ได้

▶  การบำรุงรักษาที่ปลอดภัยและสะดวก: การปรับด้านข้างและการตรวจสอบช่วยลดความจำเป็นในการปีน ซึ่งลดความเสี่ยงด้านความปลอดภัย

▶  ความสามารถในการปรับตัวในการติดตั้งที่แข็งแกร่ง: สามารถติดตั้งบนคานคอนกรีต โครงสร้างเหล็ก หรือฐานรากของอุปกรณ์

▶  ช่วงการปรับโหลดกว้าง: ช่วยให้สามารถปรับที่ไซต์งานได้ภายใน ±15% ของโหลดที่กำหนด

▶  การออกแบบที่ปิดสนิท: ป้องกันฝุ่น น้ำฝน และสื่อที่มีฤทธิ์กัดกร่อนไม่ให้เข้าสู่กลไกภายในได้อย่างมีประสิทธิภาพ

เขตข้อมูลแอปพลิเคชันทั่วไป

ตัวรองรับสปริงคงที่แนวนอนถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์ทางอุตสาหกรรมต่อไปนี้:

▶  ท่อส่งไอน้ำหลักและท่ออุ่นไอน้ำในโรงไฟฟ้าพลังความร้อนขนาดใหญ่

▶  ท่อส่งหน่วยการแตกตัวด้วยตัวเร่งปฏิกิริยาด้วยของเหลวและตัวเร่งปฏิกิริยาของเหลวในโรงกลั่นปิโตรเลียม

▶  ท่อทางเข้าและทางออกของถังเก็บในคลัง LNG ขนาดใหญ่

▶  ท่อลมร้อนจากเตาหลอมและท่อส่งก๊าซแปลงในโรงงานเหล็ก

▶  ระบบท่อส่งไอน้ำแบบเกาะทั่วไปในโรงไฟฟ้านิวเคลียร์

▶  ท่อส่งน้ำร้อนอุณหภูมิสูงเส้นผ่านศูนย์กลางขนาดใหญ่สำหรับทำความร้อนส่วนกลางในเมือง

การผลิตและการประกันคุณภาพ

ด้วยประสบการณ์ 14 ปีในการผลิตอุปกรณ์รองรับสปริงคงที่ Yangzhou Tianshun Pipeline ประสบความสำเร็จในการนำอุปกรณ์รองรับสปริงคงที่แนวนอนมาใช้กับโครงการอุตสาหกรรมมากกว่า 350 โครงการทั่วโลก ผลิตภัณฑ์ทั้งหมดผ่านขั้นตอนการควบคุมคุณภาพอย่างเข้มงวด:

▶ การควบคุมวัตถุดิบ: เหล็กสปริงทั้งหมดได้มาจาก Baosteel และ Angang โดยแต่ละชุดจะต้องได้รับการวิเคราะห์สเปกตรัมและการทดสอบคุณสมบัติทางกล

▶  การตัดเฉือนที่แม่นยำ: ส่วนประกอบหลักผลิตขึ้นโดยใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC เพื่อให้ได้มิติความแม่นยำระดับ IT7

▶  การทดสอบสปริง: สปริงแต่ละอันผ่านการทดสอบแรงอัดเต็ม 3 ครั้งและความล้า 100,000 รอบ

▶ การทดสอบการทำงานของเครื่องจักรโดยสมบูรณ์: แต่ละยูนิตผ่านการทดสอบประสิทธิภาพของแรงคงที่เต็มจังหวะก่อนจัดส่งเพื่อให้แน่ใจว่าอัตราการเปลี่ยนแปลงของโหลด ≤5%

▶  การตรวจสอบโดยบุคคลที่สาม: สามารถจัดทำรายงานการตรวจสอบจากสถาบันที่เชื่อถือได้ระดับสากล เช่น SGS, BV และ TUV

ระบบการจัดการคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และผลิตภัณฑ์ของเราได้รับการรับรอง CE และ API

การสนับสนุนบริการพิเศษ

▶  สำรวจสถานที่จริงและวิเคราะห์ความเครียดในท่อฟรี

▶  การออกแบบที่กำหนดเองสำหรับพื้นที่การติดตั้งพิเศษ

▶ วิศวกรมืออาชีพให้คำแนะนำในการติดตั้งและการว่าจ้างถึงสถานที่

▶ ระยะเวลาการรับประกัน 12 เดือนพร้อมบริการซ่อมหรือเปลี่ยนฟรีในช่วงระยะเวลารับประกัน

▶  การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานและการจัดหาอะไหล่

สำหรับข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับตัวรองรับสปริงคงที่แนวนอนหรือการเลือกทางเทคนิคสำหรับโครงการของคุณ โปรดติดต่อทีมขายของเรา

คำถามที่พบบ่อย (FAQ)

ถาม: สามารถติดตั้งสปริงคงที่แนวนอนบนโครงสร้างเหล็กได้หรือไม่?

ก. ใช่. เรามีรูปแบบฐานติดตั้งหลายแบบเพื่อปรับให้เข้ากับฐานรากคอนกรีต คานโครงสร้างเหล็ก และแท่นอุปกรณ์ สำหรับรุ่นที่รับน้ำหนักมาก เราจะให้คำแนะนำในการออกแบบฐานรากเพื่อให้แน่ใจว่าความแข็งแรงในการติดตั้งตรงตามข้อกำหนด

ถาม: ตัวรองรับสปริงคงที่แนวนอนของคุณสามารถใช้ในสภาพแวดล้อมที่มีอุณหภูมิต่ำได้หรือไม่

ก. ใช่. เรานำเสนอรุ่นพิเศษที่อุณหภูมิต่ำซึ่งใช้วัสดุสแตนเลส 304 หรือ 316L และผ่านการทดสอบการกระแทกที่อุณหภูมิต่ำ สามารถทำงานได้ตามปกติที่อุณหภูมิต่ำถึง -196°C และเหมาะสำหรับระบบท่อส่งความเย็น เช่น LNG และเอทิลีน

ถาม: เวลาในการจัดส่งสำหรับผลิตภัณฑ์ของคุณคือเท่าไร?

ตอบ: เวลาในการจัดส่งสำหรับรุ่นมาตรฐานคือ 30-45 วัน และสำหรับรุ่นที่กำหนดเองจะใช้เวลา 45-60 วัน ขึ้นอยู่กับความซับซ้อน สำหรับการสั่งซื้อเร่งด่วน เราสามารถเร่งการผลิตโดยใช้เวลาจัดส่งสั้นที่สุด 20 วัน
