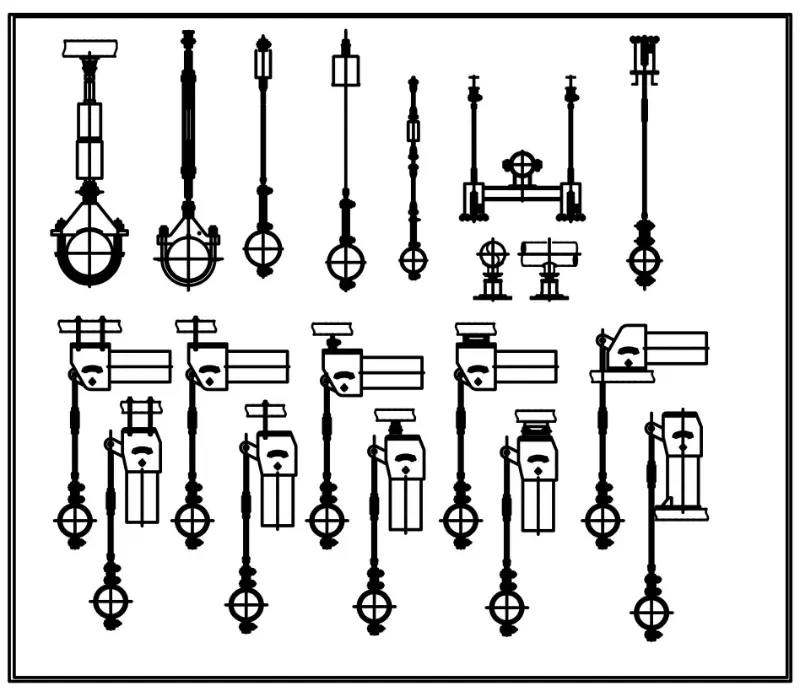

ไม้แขวนเสื้อสปริงคงที่ความจุสูง

Yangzhou Tianshun ได้ออกแบบและผลิตตัวรองรับสปริงรับน้ำหนักคงที่มาตั้งแต่ปี 2012 ไม้แขวนเสื้อรับน้ำหนักสูงของเรา ซึ่งครอบคลุมการออกแบบที่รับน้ำหนักได้มากถึง 500 kN และปรับแต่งได้นอกเหนือจากนั้น ถูกสร้างขึ้นในโรงงานขนาด 35,000 ตร.ม. พร้อมด้วยบุคลากรที่ผ่านการรับรองมากกว่า 100 คน ทุกหน่วยได้รับการตั้งค่าล่วงหน้า ทดสอบ และจัดส่งพร้อมเอกสารฉบับสมบูรณ์ให้กับโครงการในกว่า 45 ประเทศ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

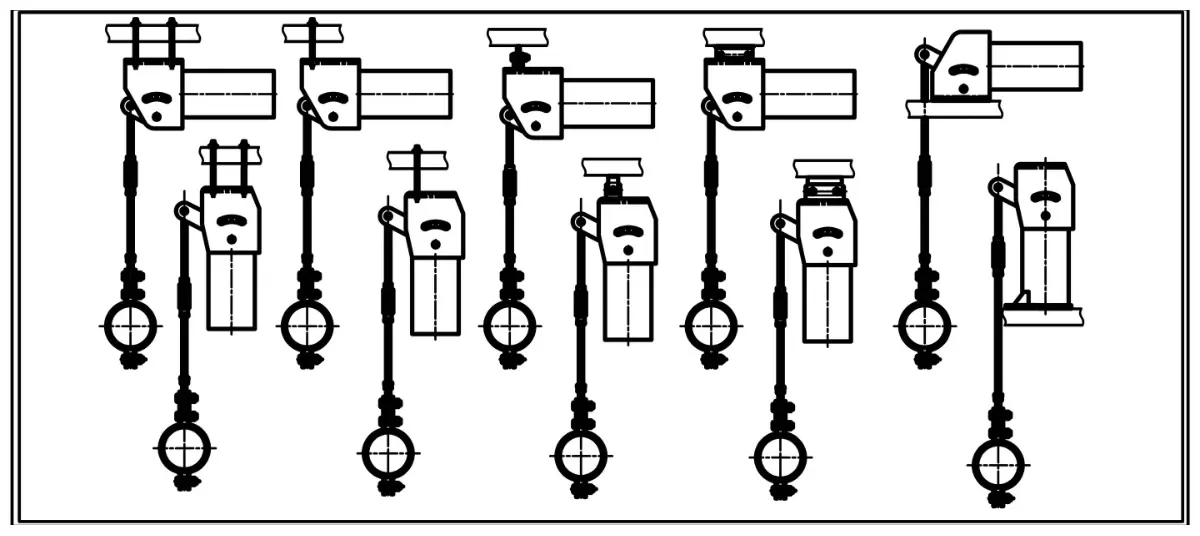

ภาพรวมทางเทคนิค

เราแปลงระหว่างมาตรฐานระดับชาติโดยที่พารามิเตอร์ต่างๆ เข้ากันได้ทางเทคนิค ไม่มีการใช้ปัจจัยแก้ไขเมื่อน้ำหนักและการเคลื่อนที่ของการออกแบบอยู่ภายในขีดจำกัดของมาตรฐานที่เลือก

เหตุใดการรับน้ำหนักคงที่จึงมีความสำคัญในการรองรับท่อที่มีการรับน้ำหนักสูง

เมื่อไม้แขวนสปริงคงที่รับน้ำหนักสูงประสบกับการเคลื่อนตัวในแนวตั้งขนาดใหญ่เนื่องจากการขยายตัวเนื่องจากความร้อน ตัวรองรับสปริงแบบแปรผันจะเปลี่ยนแรงต้านเมื่อสปริงบีบอัดหรือยืดออก การเปลี่ยนแปลงโหลดนี้สามารถถ่ายโอนความเครียดที่ไม่ต้องการไปยังผนังท่อ อุปกรณ์ที่เชื่อมต่อ และสิ่งรองรับที่อยู่ติดกัน ไม้แขวนแบบสปริงคงที่ช่วยขจัดปัญหานี้ด้วยการส่งแรงรองรับที่ไม่เปลี่ยนแปลงจากตำแหน่งเย็นไปยังตำแหน่งทำงานที่ร้อนและทุกจุดในระหว่างนั้น

กลไกนี้ใช้สปริงอัดที่ทำหน้าที่ผ่านข้อเหวี่ยงและชุดก้านสูบ รูปทรงถูกจัดเรียงเพื่อให้แรงบิดสปริงรอบเดือยหลักเท่ากับแรงบิดโหลดที่ทุกจุดในจังหวะ ผลลัพธ์ที่ได้คือแรงรองรับที่อยู่ภายในแถบเบี่ยงเบนแคบๆ ไม่ว่าท่อจะเคลื่อนที่ในแนวตั้งไกลแค่ไหนก็ตาม

คุณสมบัติการออกแบบที่ทำให้มีความน่าเชื่อถือในการรับน้ำหนักสูง

ความสามารถในการรับน้ำหนักที่แข็งแกร่งโดยมีความเบี่ยงเบนแคบ

รุ่นมาตรฐานครอบคลุมโหลดการทำงานตั้งแต่ 0.1 kN ถึง 500 kN สำหรับโหลดที่เกิน 500 kN เราออกแบบระบบรองรับแบบกำหนดเองตามแบบและข้อกำหนดของลูกค้า ค่าเบี่ยงเบนของโหลดจะอยู่ที่ ±5% ของค่าพิกัดตามมาตรฐาน โดยมีตัวเลือกความแม่นยำสูงถึง ±3% ค่าพิกัดความเผื่อที่เข้มงวดนี้ได้รับการตรวจสอบบนโต๊ะสอบเทียบของเราก่อนจัดส่ง

โครงสร้างที่มั่นคงสำหรับการเดินทางในแนวตั้งที่หนักหน่วง

ตัวเรือนทำหน้าที่เป็นเกราะป้องกัน ป้องกันไม่ให้เศษการก่อสร้างและการปนเปื้อนในสถานที่อยู่ห่างจากสปริงและจุดเชื่อมต่อ มีระยะเคลื่อนที่มาตรฐาน 50 มม., 100 มม., 200 มม. และ 400 มม. และสามารถให้ระยะเคลื่อนที่จริงสูงสุด 600 มม. ได้เมื่อรูปแบบการวางท่อต้องการ มีการบูรณาการจุดหยุดการเคลื่อนที่บนและล่างเพื่อป้องกันการเคลื่อนที่เกินในทิศทางใดทิศทางหนึ่ง และระดับการเคลื่อนที่ที่มองเห็นได้ช่วยให้ทีมติดตั้งยืนยันตำแหน่งได้ตลอดเวลา

วัสดุสปริงที่คัดสรรมาเพื่ออายุการใช้งานที่ล้ายาวนาน

คอยล์สปริงนั้นพันจากเหล็ก 60Si2Mn หรือ 50CrVA ทั้งสองชนิดนี้ได้รับการคัดเลือกเนื่องจากมีความแข็งแรงเมื่อยล้าสูงและประสิทธิภาพที่สม่ำเสมอตลอดระยะเวลาหลายปีของการหมุนเวียนด้วยความร้อน การผสมผสานระหว่างวัสดุที่ดีและกระบวนการคอยล์ที่มีการควบคุมช่วยสนับสนุนเอาต์พุตโหลดที่เสถียรและระยะเวลาการบำรุงรักษาที่ยาวนานตามที่คาดหวังในโรงไฟฟ้าและกระบวนการผลิต

ปรับสนามได้โดยไม่ต้องคาดเดา

สกรูปรับโหลดช่วยให้สามารถปรับแรงรองรับได้อย่างละเอียดที่ไซต์งาน การหมุนสกรูในทิศทางที่ทำเครื่องหมายไว้จะเพิ่มหรือลดภาระเพิ่มขึ้น 2% โดยมีช่วงการปรับรวมอยู่ที่ ±10% ถึง ±20% ขึ้นอยู่กับรุ่น ปุ่มหมุนที่อยู่ติดกับสกรูจะอ่านค่าการปรับโดยตรง ดังนั้นช่างประกอบจึงสามารถหมุนตามการตั้งค่าที่ต้องการได้โดยไม่ต้องถอดตัวเครื่องออกหรือใช้โหลดเซลล์ภายนอก

หมุดที่ตั้งไว้ล่วงหน้าซึ่งช่วยให้การติดตั้งและการทดสอบไฮโดรเทสทำได้ง่ายขึ้น

ไม้แขวนเสื้อแบบสปริงคงที่ทุกตัวออกจากโรงงานพร้อมกับหมุดสีแดงที่ตั้งไว้ล่วงหน้าไปยังตำแหน่งการติดตั้งแบบเย็นที่ลูกค้าระบุ หมุดล็อคกลไกเพื่อให้สามารถทดสอบระบบท่อด้วยไฮโดรสแตติกหรือทำความสะอาดทางเคมีโดยไม่ทำให้ชุดสปริงโก่งตัวอีกต่อไป หมุดมาตรฐานของเราได้รับการออกแบบให้รองรับภาระการทำงานสูงสุดสองเท่าในระหว่างการทดสอบ หากคาดว่าจะมีการทดสอบโหลดที่สูงขึ้น เราจะเสริมชุดพินเมื่อได้รับแจ้งในขั้นตอนการสั่งซื้อ ต้องถอดพินออกก่อนที่จะเริ่มเดินระบบ

การควบคุมคุณภาพและตรวจสอบย้อนกลับ

ระบบคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 ไม้แขวนเสื้อแบบสปริงคงที่แต่ละตัวจะถูกประกอบและตั้งค่าล่วงหน้าตามน้ำหนักและการเคลื่อนที่ที่ลูกค้าระบุบนแท่นทดสอบที่ปรับเทียบแล้ว เราบันทึกภาระที่หลายตำแหน่งตลอดระยะชักเพื่อยืนยันว่าค่าเบี่ยงเบนยังคงอยู่ในพิกัดความเผื่อที่ระบุ บันทึกการทดสอบเหล่านี้จะถูกเก็บไว้และสามารถจัดส่งพร้อมกับการจัดส่งได้

การรับรองวัสดุสำหรับคอยล์สปริง เหล็กโครงสร้าง และตัวยึดสามารถตรวจสอบย้อนกลับไปยังโรงสีได้ สำหรับโครงการที่ต้องการการปฏิบัติตาม ASME B31.1, B31.3, EN 13480 หรือรหัสสากลอื่นๆ เรามีแพ็คเกจเอกสารที่จำเป็น รวมถึงคุณสมบัติของขั้นตอนการเชื่อมและรายงาน NDT เมื่อมี

ในกรณีที่ใช้ไม้แขวนสปริงคงที่ความจุสูง

ส่วนรองรับเหล่านี้ได้รับการติดตั้งทุกที่ที่ระบบท่อมองเห็นการเคลื่อนที่ในแนวตั้งขนาดใหญ่ และไม่สามารถทนต่อการเปลี่ยนแปลงแรงรองรับได้ การติดตั้งโดยทั่วไปประกอบด้วยท่อไอน้ำหลักในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์ ท่ออุ่นร้อน ท่อเพิ่มน้ำป้อนหม้อไอน้ำ และท่อกระบวนการอุณหภูมิสูงในโรงกลั่นและโรงงานเคมี ในแต่ละกรณี ไม้แขวนเสื้อจะรักษาน้ำหนักที่เกือบคงที่จากความเย็นไปร้อน ป้องกันการถ่ายเทความเครียดที่ไม่พึงประสงค์ไปยังการเชื่อมต่อกังหัน หัวฉีดของถัง และอุปกรณ์ที่มีความละเอียดอ่อนอื่นๆ

คำถามที่พบบ่อย

ไม้แขวนเสื้อแบบสปริงคงที่แตกต่างจากตัวรองรับสปริงแบบแปรผันอย่างไร

ส่วนรองรับสปริงแบบแปรผันจะเปลี่ยนภาระเมื่อสปริงเบี่ยงตัว ซึ่งหมายความว่าท่อจะรู้สึกถึงแรงที่แตกต่างกันในสภาวะเย็นและร้อน ไม้แขวนเสื้อแบบสปริงคงที่ได้รับการออกแบบเพื่อให้แรงรองรับคงเดิมเกือบตลอดการชัก วิธีนี้จะช่วยป้องกันการเปลี่ยนแปลงโหลดจากการถ่ายโอนความเค้นเข้าสู่ระบบท่อ ซึ่งมีความสำคัญอย่างยิ่งในแนววิกฤตที่มีการเคลื่อนตัวในแนวตั้งขนาดใหญ่

Tianshun สามารถผลิตไม้แขวนเสื้อที่มีพิกัดสูงกว่า 500 kN ได้หรือไม่

ใช่. เราถือว่าการรองรับความจุสูงเป็นคำสั่งทางวิศวกรรมแบบกำหนดเอง คุณสามารถส่งแบบการออกแบบมาให้เราหรือระบุน้ำหนักบรรทุก การเดินทาง การเชื่อมต่อสิ้นสุด และรหัสที่เกี่ยวข้อง ทีมวิศวกรของเราจะออกแบบไม้แขวนเสื้อให้เหมาะสมและจัดทำแบบอนุมัติก่อนการผลิต

หมุดที่ตั้งไว้ล่วงหน้าสีแดงมีจุดประสงค์อะไร และควรถอดออกเมื่อใด

หมุดที่ตั้งไว้ล่วงหน้าจะล็อคไม้แขวนไว้ที่ตำแหน่งการติดตั้งในที่เย็น พวกเขารักษากลไกให้เข้มงวดเพื่อให้สามารถเติมระบบท่อ ทดสอบไฮโดรเทส หรือทำความสะอาดทางเคมีโดยไม่ต้องสปริงเคลื่อนไหว ต้องถอดหมุดออกหลังจากการทดสอบทั้งหมดเสร็จสิ้นและก่อนที่ระบบจะเริ่มทำงานตามปกติเท่านั้น การปล่อยทิ้งไว้ระหว่างการทำงานจะทำให้ไม้แขวนเสื้อไม่ทำงาน

คุณสามารถทำงานตามมาตรฐานสากลอะไรได้บ้าง?

เราจัดหาไม้แขวนเสื้อแบบสปริงคงที่เป็นประจำให้กับ GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L และ JIS B 8501 หากโครงการของคุณต้องการมาตรฐานอื่น โปรดส่งข้อมูลจำเพาะมาให้เรา แล้วเราจะยืนยันการปฏิบัติตามข้อกำหนด

ผิวตัวเรือนสามารถปรับให้เข้ากับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือนอกชายฝั่งได้หรือไม่

พื้นผิวมาตรฐานของเราคือการชุบสังกะสีแบบจุ่มร้อนและทาสีอีพ็อกซี่ สำหรับบรรยากาศที่มีการกัดกร่อนสูง เราสามารถใช้ระบบการเคลือบแบบพิเศษหรือสร้างตัวเรือนจากสแตนเลสได้ โปรดระบุสภาพแวดล้อมพร้อมกับคำถามของคุณ เพื่อให้เราสามารถเสนอระบบป้องกันที่เหมาะสมได้

เงื่อนไขการชำระเงินของคุณและเวลาจัดส่งโดยทั่วไปคืออะไร?

เรารับชำระเงินด้วยการโอนเงิน ระยะเวลาในการจัดส่งขึ้นอยู่กับปริมาณการสั่งซื้อและความซับซ้อนของการตั้งค่าแบบกำหนดเอง แต่โดยปกติแล้วไม้แขวนเสื้อแบบสปริงคงที่มาตรฐานสามารถผลิตและตั้งค่าล่วงหน้าได้ภายในสี่ถึงหกสัปดาห์นับจากการยืนยันคำสั่งซื้อ การส่งมอบแบบเร่งด่วนสามารถพูดคุยและตกลงได้ในระหว่างการเจรจาสัญญา

ร่วมงานกับเทียนชุน

เมื่อคุณสอบถามเกี่ยวกับไม้แขวนเสื้อแบบสปริงคงที่รับน้ำหนักสูง คุณจะได้รับมอบหมายให้เป็นผู้จัดการบัญชีเฉพาะที่เข้าใจการออกแบบส่วนรองรับท่อ ไม่ใช่แค่เงื่อนไขทางการค้า ทีมวิศวกรของเราจะตรวจสอบข้อกำหนดมาตรฐานในการบรรทุก การเดินทาง และการวางท่อของคุณ และตอบกลับด้วยข้อเสนอด้านเทคนิคภายใน 24 ชั่วโมง การกำหนดค่าแบบกำหนดเอง — การเดินทางที่ไม่ได้มาตรฐาน ช่วงอุณหภูมิที่ขยาย วัสดุพิเศษ หรือเอกสารเฉพาะของโครงการ — ได้รับการจัดการโดยเป็นส่วนหนึ่งของขอบเขตการจัดหาตามปกติของเรา

หลังการส่งมอบ เราจะให้คำแนะนำในการติดตั้ง คำแนะนำในการถอดหมุดที่กำหนดไว้ล่วงหน้า และคำแนะนำในการบำรุงรักษา ธุรกิจของเรามากกว่า 70% มาจากคำสั่งซื้อซ้ำจากลูกค้าที่อาศัยการสนับสนุนของเราในการดำเนินการแบบคาดการณ์ได้รอบแล้วรอบเล่า

Yangzhou Tianshun Pipeline Technology Co., Ltd.

โรงงานขนาด 35,000 ตร.ม. มณฑลเจียงซู ประเทศจีน — ส่งออกไปยังกว่า 45 ประเทศ

ไม้แขวนเสื้อแบบสปริงคงที่ซึ่งรับน้ำหนักได้อย่างมั่นคง ดังนั้นท่อจึงไม่เห็นสิ่งผิดปกติ
