สรุปบทความ: A รองรับสปริงแบบแปรผันเป็นอุปกรณ์รองรับท่อแบบกลไกที่ออกแบบมาเพื่อรับน้ำหนักของท่อในขณะที่รองรับการเคลื่อนที่ในแนวตั้งที่เกิดจากการขยายตัวทางความร้อน การหดตัว และการเปลี่ยนแปลงสภาพการทำงาน ต่างจากการรองรับแบบแข็ง เนื่องจากช่วยให้มีการเคลื่อนที่ที่ควบคุมได้ในขณะที่ยังคงรักษาแรงรองรับที่คาดการณ์ได้ ทำให้มีประโยชน์อย่างยิ่งสำหรับโรงงานแปรรูป โรงไฟฟ้า โรงกลั่น โรงงานเคมี ระบบ LNG และการใช้งานท่ออุตสาหกรรมอื่นๆ คู่มือนี้จะอธิบายวิธีการทำงานของตัวรองรับสปริงแบบแปรผัน วิธีเลือกอย่างถูกต้อง ปัจจัยทางเทคนิคที่สำคัญที่สุด และวิธีที่ Tianshun สามารถจัดหาโซลูชันมาตรฐานและปรับแต่งเองสำหรับระบบท่อที่มีความต้องการสูง

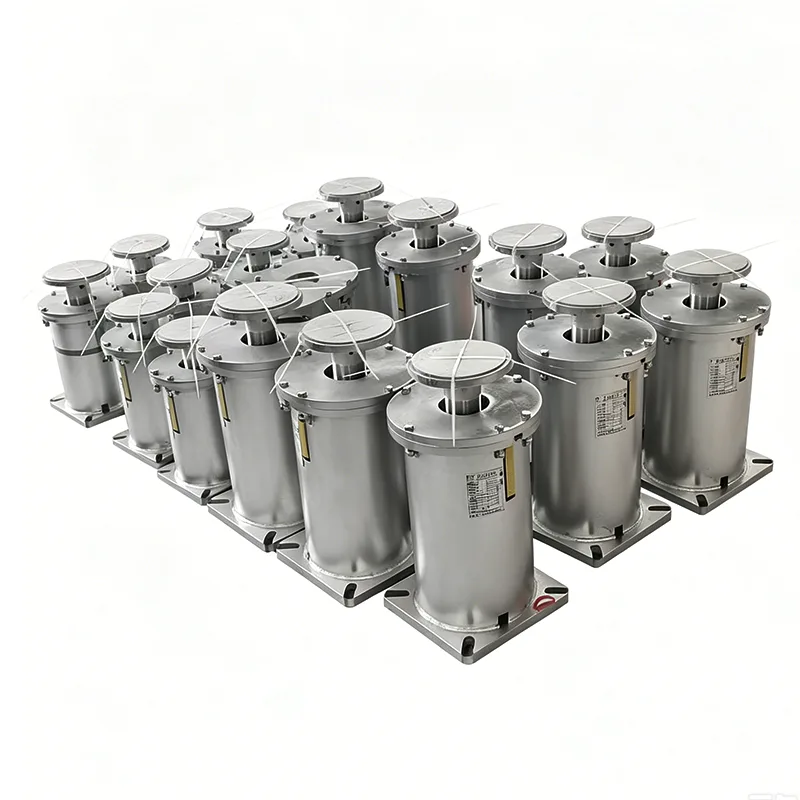

A รองรับสปริงแบบแปรผันเป็นชุดประกอบรองรับท่อที่ใช้คอยล์สปริงรองรับส่วนของท่อโดยควบคุมการเคลื่อนที่ในแนวตั้งได้ โดยทั่วไปจะติดตั้งโดยที่ท่อไม่สามารถอยู่ในระดับความสูงคงที่ได้ เนื่องจากอุณหภูมิในการทำงานทำให้ท่อขยายหรือหดตัว
ในการรองรับแบบแข็งทั่วไป จุดรองรับยังคงยึดอยู่กับที่ สิ่งนี้อาจเป็นปัญหาได้เมื่อท่อร้อนขยายตัว ท่ออาจพยายามเลื่อนขึ้นหรือลง ในขณะที่ส่วนรองรับที่แข็งแรงต้านทานการเคลื่อนไหวนั้น ปฏิกิริยาที่เกิดขึ้นจะช่วยเพิ่มภาระที่ถ่ายโอนไปยังท่อ อุปกรณ์เชื่อมต่อ หัวฉีด โครงสร้าง และจุดรองรับอื่นๆ
กลไกสปริงแบบแปรผันช่วยให้โซลูชันมีความยืดหยุ่นมากขึ้น เมื่อท่อที่รองรับเคลื่อนที่ในแนวตั้ง สปริงจะบีบอัดหรือยืดออก แรงรองรับจึงเปลี่ยนแปลงไปตามคุณลักษณะการโก่งตัวของสปริง
วัตถุประสงค์ไม่ใช่เพื่อขจัดการเคลื่อนไหว แต่มีวัตถุประสงค์เพื่อรองรับท่อในขณะที่ปล่อยให้การเคลื่อนไหวที่คำนวณไว้เกิดขึ้นในลักษณะควบคุม.
เทียนซุ่น ผลิตตัวรองรับสปริงแบบแปรผันสำหรับการใช้งานท่ออุตสาหกรรม และสามารถให้การกำหนดค่าตามน้ำหนักบรรทุก การเดินทาง พื้นที่ติดตั้ง ข้อกำหนดในการเชื่อมต่อ สภาพแวดล้อม และข้อกำหนดของโครงการ
หลักการทำงานขึ้นอยู่กับความสัมพันธ์ระหว่างแรงสปริงและการกระจัดในแนวตั้ง เมื่อท่อเย็น ส่วนรองรับจะมีโหลดเริ่มต้นหรือโหลดเย็นที่ระบุ เมื่อระบบถึงอุณหภูมิในการทำงาน ท่ออาจเคลื่อนที่ในแนวตั้ง ทำให้แรงอัดของสปริงและแรงรองรับเปลี่ยนแปลงไป
ตัวอย่างเช่น แนวไอน้ำอาจลอยขึ้นเมื่อร้อนขึ้น หากตัวรองรับสปริงแบบแปรผันอยู่ใต้เส้นนั้น สปริงสามารถบีบอัดได้เมื่อท่อขยับขึ้น ส่วนรองรับยังคงรับน้ำหนักของท่อ แต่แรงในส่วนรองรับจะเปลี่ยนไปเมื่อสปริงเคลื่อนที่ผ่านระยะการทำงานของมัน
พฤติกรรมนี้สามารถแสดงตามแนวคิดได้โดย:
การเปลี่ยนแปลงโหลดสปริง = อัตราสปริง × การเคลื่อนที่ในแนวตั้ง
การเลือกจริงจะต้องพิจารณาการวิเคราะห์ความเค้นของท่อโดยสมบูรณ์ แทนที่จะอาศัยการคำนวณง่ายๆ เพียงอย่างเดียว อัตราสปริง โหลดร้อน โหลดเย็น การเดินทางที่มีอยู่ ทิศทางการเคลื่อนที่ และความแปรผันของโหลดที่อนุญาต ล้วนต้องได้รับการประเมินร่วมกัน
สำหรับระบบอุตสาหกรรมหลายๆ ระบบ สามารถยอมรับการเปลี่ยนแปลงโหลดรองรับที่มีการควบคุมได้ ในสถานการณ์เหล่านี้ การออกแบบสปริงแบบแปรผันสามารถเป็นทางเลือกที่ประหยัดและเหมาะสมทางเทคนิคแทนการรองรับสปริงคงที่
ท่ออุตสาหกรรมไม่ค่อยมีไฟฟ้าสถิตย์ การเปลี่ยนแปลงของอุณหภูมิ การเปลี่ยนแปลงแรงดัน รอบการเริ่มต้นและการปิดเครื่อง สภาพของไหล และความแปรผันของกระบวนการ ล้วนส่งผลต่อตำแหน่งท่อและโหลดรองรับ
หากไม่มีการจัดการสนับสนุนที่ยืดหยุ่นอย่างเหมาะสม การยับยั้งชั่งใจมากเกินไปอาจทำให้เกิดปัญหาหลายประการ:
ส่วนรองรับสปริงแบบแปรผันช่วยแก้ปัญหาส่วนหนึ่งของความท้าทายนี้ด้วยการให้แรงรองรับที่เปลี่ยนแปลงเมื่อท่อเคลื่อนที่
สิ่งนี้มีความสำคัญโดยเฉพาะอย่างยิ่งรอบๆ ท่อส่งความร้อนที่ยาว ตัวยกแนวตั้ง การเชื่อมต่ออุปกรณ์ ระบบไอน้ำ ท่อไอเสีย สายการผลิต และสถานที่อื่นๆ ที่ไม่สามารถรองรับการถ่ายเทความร้อนในแนวตั้งได้อย่างมีประสิทธิภาพด้วยการรองรับที่เข้มงวด
แม้ว่าโครงสร้างที่แน่นอนจะแตกต่างกันไปตามการกำหนดค่า แต่ตัวรองรับสปริงแบบแปรผันโดยทั่วไปมีองค์ประกอบที่สำคัญหลายประการ
| ส่วนประกอบ | วัสดุทั่วไป | ฟังก์ชั่นหลัก |
|---|---|---|
| คอยล์สปริง | เหล็กสปริง | สร้างแรงรองรับที่ควบคุมได้และรองรับการเคลื่อนที่ในแนวตั้ง |
| ที่อยู่อาศัยสปริง | เหล็กกล้าคาร์บอนหรือโลหะผสมที่ระบุ | ปกป้องและนำทางชุดสปริง |
| แผ่นโหลด | คาร์บอนหรือเหล็กหลอม | ถ่ายโอนโหลดที่รองรับไปยังกลไกสปริง |
| ตัวบ่งชี้การเดินทาง | สแตนเลสหรือวัสดุที่ทนต่อการกัดกร่อน | แสดงตำแหน่งสปริงและช่วยตรวจสอบความเคลื่อนไหวในการทำงาน |
| การประกอบการเชื่อมต่อ | เหล็กกล้าคาร์บอนหรือวัสดุที่ระบุ | เชื่อมต่อส่วนรองรับสปริงเข้ากับท่อ โครงสร้าง หรือฐานราก |
| ส่วนประกอบการปรับ | เหล็ก | อนุญาตให้ตั้งค่าส่วนรองรับเป็นโหลดและตำแหน่งการติดตั้งที่ต้องการ |
ตัวสปริงเองก็มีความสำคัญอย่างยิ่ง วัสดุ การรักษาความร้อน ความแม่นยำในการผลิต การตั้งค่าล่วงหน้า และการทดสอบโหลดส่งผลโดยตรงต่อความน่าเชื่อถือของการรองรับที่เสร็จสมบูรณ์
เทียนซุ่น ใช้วัสดุสปริง เช่น 60Si2MnA หรือ 50CrVA สำหรับการออกแบบที่เกี่ยวข้อง และสามารถกำหนดค่าตัวเรือนและส่วนประกอบการเชื่อมต่อตามสภาพแวดล้อมการทำงานและข้อกำหนดของโครงการ
การเลือกที่ถูกต้องเริ่มต้นด้วยข้อมูลทางวิศวกรรมที่ถูกต้อง การเลือกส่วนรองรับตามเส้นผ่านศูนย์กลางของท่อเพียงอย่างเดียวนั้นไม่เพียงพอ เนื่องจากส่วนรองรับสปริงจะตอบสนองต่อน้ำหนักและการเคลื่อนที่เป็นหลักมากกว่าขนาดท่อเพียงอย่างเดียว
พารามิเตอร์การเลือกที่สำคัญ ได้แก่ :
| พารามิเตอร์ | ตัวอย่างช่วง/การพิจารณา | ทำไมมันถึงสำคัญ |
|---|---|---|
| โหลดปฏิบัติการ | ประมาณ 0.2–400 kN ขึ้นอยู่กับรุ่น | กำหนดความจุสปริงที่เหมาะสม |
| การเดินทางในแนวตั้ง | ตัวเลือกทั่วไป ได้แก่ 30, 60, 90, 120 และ 180 มม | ต้องรองรับการเคลื่อนที่ของท่อที่คำนวณได้ |
| ทิศทางการเคลื่อนไหว | ขึ้นหรือลง | ส่งผลต่อการติดตั้งและการเลือกสปริง |
| โหลดการเปลี่ยนแปลง | ขึ้นอยู่กับโครงการ ควบคุมโดยทั่วไปภายในเปอร์เซ็นต์ที่กำหนด | กำหนดว่าสารละลายสปริงแบบแปรผันหรือคงที่มีความเหมาะสมหรือไม่ |
| วัสดุที่อยู่อาศัย | เหล็กกล้าคาร์บอนหรือวัสดุที่กำหนดเอง | ต้องทนต่อสภาวะทางกลและสิ่งแวดล้อม |
แนวทางที่ปลอดภัยที่สุดคือการเลือกส่วนรองรับจากการวิเคราะห์ความเค้นของท่อและการเขียนแบบรองรับ Tianshun สามารถตรวจสอบข้อมูลโหลดร้อน โหลดเย็น การเคลื่อนไหว และมิติได้ ก่อนที่จะแนะนำซีรีย์สปริงที่เหมาะสม
สปริงที่ปรับเปลี่ยนได้และคงที่ช่วยแก้ปัญหาทางวิศวกรรมที่เกี่ยวข้องแต่แตกต่างกัน ความแตกต่างหลักคือแรงรองรับจะเปลี่ยนแปลงไปมากเพียงใดเมื่อท่อเคลื่อนที่
| คุณสมบัติ | รองรับสปริงแบบแปรผัน | รองรับสปริงอย่างต่อเนื่อง |
|---|---|---|
| กองหนุน | การเปลี่ยนแปลงกับการเดินทางในแนวตั้ง | ออกแบบมาให้คงที่โดยประมาณ |
| การใช้งานทั่วไป | การเคลื่อนที่ด้วยความร้อนปานกลางและความแปรผันของโหลดที่ยอมรับได้ | ตำแหน่งสำคัญที่ต้องการการเปลี่ยนแปลงโหลดต่ำมาก |
| การก่อสร้าง | กลไกสปริงค่อนข้างง่าย | การจัดเรียงทางกลที่ซับซ้อนยิ่งขึ้น |
| ค่าใช้จ่าย | โดยทั่วไปจะประหยัดกว่า | โดยทั่วไปสูงขึ้น |
| การพิจารณาการบำรุงรักษา | มักจะตรงไปตรงมา | ต้องให้ความสนใจกับกลไกที่ซับซ้อนมากขึ้น |
การตัดสินใจควรขึ้นอยู่กับข้อกำหนดทางวิศวกรรมเสมอ สปริงคงที่ไม่ควรถือว่าเหนือกว่าโดยอัตโนมัติ ในกรณีที่ยอมรับความแปรผันของแรงรองรับที่คำนวณได้ ระบบรองรับสปริงแบบแปรผันสามารถให้ความสามารถในการเคลื่อนที่ที่ต้องการโดยไม่มีความซับซ้อนที่ไม่จำเป็น
ตัวรองรับสปริงแบบแปรผันถูกนำมาใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมที่ท่อมีการเคลื่อนตัวในแนวตั้งอย่างมาก
สำหรับท่อเย็นหรือฉนวน สปริงรองรับอาจรวมเข้ากับระบบรองรับที่กว้างขึ้นซึ่งออกแบบมาเพื่อป้องกันฉนวนและรักษาประสิทธิภาพการระบายความร้อนที่ต้องการ
แม้แต่ตัวรองรับสปริงแบบแปรผันที่ผลิตอย่างถูกต้องก็สามารถทำงานได้ไม่ดีหากติดตั้งหรือปรับไม่ถูกต้อง การติดตั้งจึงควรถือเป็นกิจกรรมที่ควบคุมโดยวิศวกรรมมากกว่างานติดตั้งทางกล
ก่อนการติดตั้ง ให้ตรวจสอบ:
ปัญหาด้านสนามที่พบบ่อยประการหนึ่งคือการกวาดล้างไม่เพียงพอ ส่วนรองรับอาจพอดีเมื่อท่อเย็น แต่รบกวนงานเหล็กใกล้เคียงหลังจากเกิดการเคลื่อนที่ด้วยความร้อน การตรวจสอบขอบเขตการเคลื่อนย้ายทั้งหมดก่อนการติดตั้งสามารถป้องกันการแก้ไขไซต์ที่มีราคาแพงได้
การติดตั้งกลางแจ้งยังต้องมีการป้องกันการกัดกร่อนที่เหมาะสมอีกด้วย อาจพิจารณาเหล็กกล้าคาร์บอนทาสี ส่วนประกอบชุบสังกะสีแบบจุ่มร้อน ฮาร์ดแวร์สแตนเลส หรือระบบการเคลือบแบบพิเศษ ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อม
ส่วนรองรับสปริงเป็นส่วนประกอบทางกลที่รับน้ำหนัก ความสม่ำเสมอในการผลิตจึงมีความสำคัญเนื่องจากความแตกต่างเล็กน้อยในลักษณะสปริงหรือการตั้งค่าการประกอบอาจส่งผลต่อปฏิกิริยาการรองรับที่เกิดขึ้นจริง
กระบวนการผลิตที่เชื่อถือได้ควรประกอบด้วย:
เทียนซุ่น ระบุว่าตัวรองรับสปริงแบบแปรผันได้รับการทดสอบโหลดก่อนจัดส่ง โดยการทดสอบครอบคลุมเงื่อนไขการโหลดที่ระบุและการเคลื่อนที่ของสปริง สามารถจัดเตรียมเอกสารการทดสอบสำหรับคำสั่งซื้อที่เกี่ยวข้อง ในขณะที่การตรวจสอบโดยบุคคลที่สามสามารถจัดเตรียมได้เมื่อโครงการต้องการ
สำหรับโครงการส่งออก ลูกค้าควรชี้แจงใบรับรองวัสดุที่จำเป็น แผนการตรวจสอบ ข้อกำหนดในการเคลือบ เกณฑ์ความคลาดเคลื่อนของขนาด และมาตรฐานที่เกี่ยวข้องก่อนเริ่มการผลิต
ท่ออุตสาหกรรมไม่ค่อยมีการกำหนดค่าสากลเดียว แม้ว่ากลไก สปริง จะเป็นมาตรฐาน การติดตั้งโดยรอบอาจต้องมีการปรับเปลี่ยน
การปรับแต่งอาจรวมถึง: ขึ้นอยู่กับโครงการ
เทียนซุ่น สามารถทำงานได้จากการเขียนแบบทางวิศวกรรม ตารางการสนับสนุน ข้อมูลความเค้นของท่อ หรือข้อกำหนดของลูกค้า การให้ข้อมูลที่ถูกต้องในขั้นตอนการเสนอราคาช่วยหลีกเลี่ยงความขัดแย้งด้านมิติและการเปลี่ยนแปลงในขั้นตอนสุดท้ายระหว่างการผลิตหรือการติดตั้ง
สำหรับผู้ซื้อในภาคอุตสาหกรรม มูลค่าของตัวรองรับสปริงแบบแปรผันจะมากกว่าตัวสปริงเอง การเลือกที่ถูกต้อง การควบคุมการผลิต เอกสาร และการประสานงานในการจัดส่ง ล้วนส่งผลต่อผลลัพธ์สุดท้ายของโครงการ
เทียนซุ่น มุ่งเน้นไปที่ผลิตภัณฑ์สนับสนุนท่ออุตสาหกรรมและนำเสนอโซลูชัน Variable Spring Support ทั้งที่ได้มาตรฐานและปรับแต่งเอง กลุ่มผลิตภัณฑ์ประกอบด้วยการกำหนดค่ารองรับสปริงและความสามารถในการรับน้ำหนักที่แตกต่างกันซึ่งมีไว้สำหรับการจัดวางท่อที่หลากหลาย
ข้อได้เปรียบที่สำคัญของการทำงานร่วมกับผู้ผลิตที่มีประสบการณ์ ได้แก่:
เมื่อขอใบเสนอราคาจาก Tianshun ลูกค้าสามารถปรับปรุงความแม่นยำในการเลือกได้โดยระบุแท็กรองรับ น้ำหนักใช้งาน โหลดเย็น การเคลื่อนที่ในแนวตั้ง ทิศทางการเคลื่อนที่ ระดับความสูงในการติดตั้ง มาตรฐานที่ต้องการ ประเภทการเชื่อมต่อ สภาพแวดล้อม และพื้นที่ว่าง
วัตถุประสงค์หลักคือเพื่อรองรับท่อในขณะที่ควบคุมการเคลื่อนที่ในแนวตั้งได้ สปริงรองรับการเคลื่อนที่เนื่องจากความร้อนในขณะที่แรงรองรับเปลี่ยนแปลงไปภายในช่วงการทำงานที่ระบุ
โดยทั่วไปจะเหมาะสมเมื่อระบบท่อประสบกับการเคลื่อนที่ในแนวตั้ง และการเปลี่ยนแปลงโหลดรองรับที่เกิดขึ้นนั้นเป็นที่ยอมรับได้ตามการวิเคราะห์ความเค้นของท่อ ตำแหน่งที่สำคัญซึ่งมีการเปลี่ยนแปลงโหลดจำกัดอย่างมากอาจต้องมีการจัดเรียงสปริงคงที่แทน
ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ โหลดร้อน โหลดเย็น การเคลื่อนที่ในแนวตั้ง ทิศทางการเคลื่อนที่ ตำแหน่งรองรับ ขนาดการติดตั้ง การจัดการการเชื่อมต่อ อุณหภูมิในการทำงาน และมาตรฐานโครงการที่เกี่ยวข้อง
ใช่. Tianshun นำเสนอการกำหนดค่าที่ปรับแต่งตามความต้องการ เช่น การเดินทางพิเศษ ขนาดตัวเรือน การจัดการการเชื่อมต่อ วัสดุ การเคลือบ และเงื่อนไขการติดตั้ง

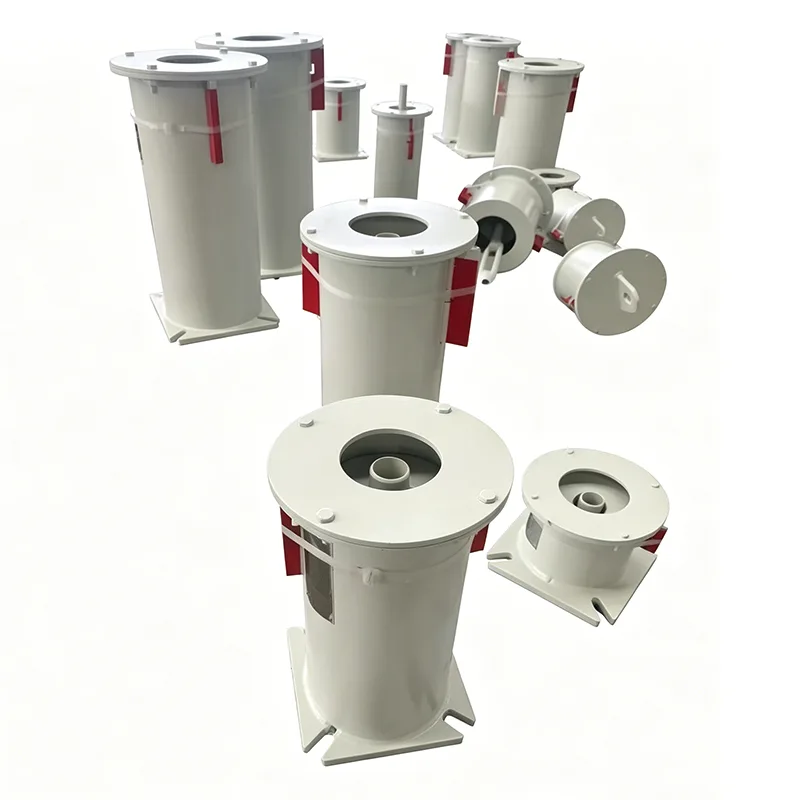

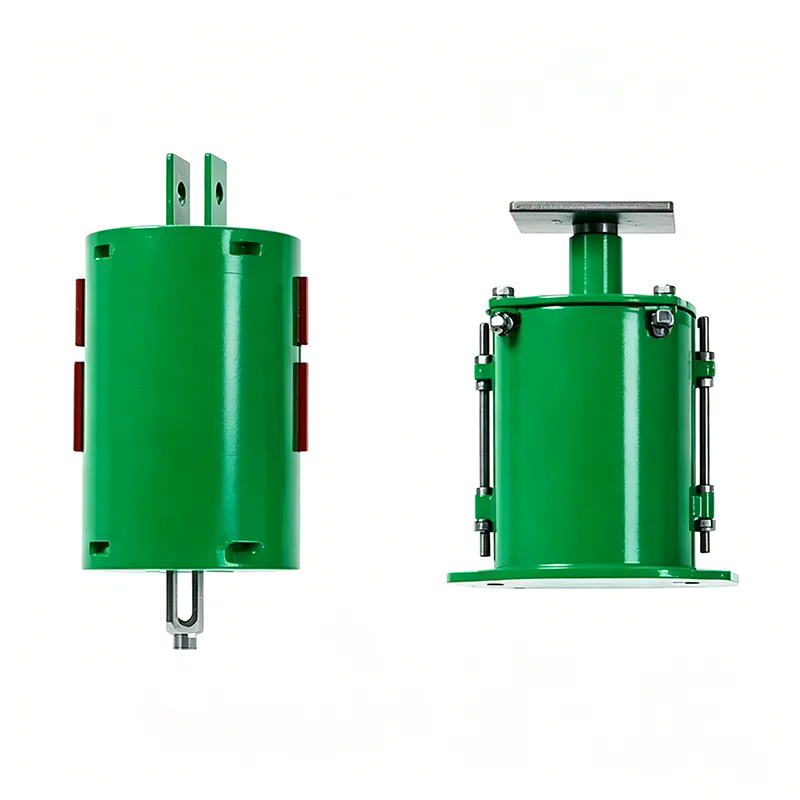

กลไกสปริงทำหน้าที่พื้นฐานเหมือนกัน แต่การจัดวางการติดตั้งจะแตกต่างกัน ไม้แขวนแบบสปริงมักถูกแขวนไว้จากโครงสร้างเหนือศีรษะ ในขณะที่ตัวรองรับสปริงอาจจัดไว้ข้างใต้หรือข้างท่อ ขึ้นอยู่กับการออกแบบ
การทดสอบอาจรวมถึงการตรวจสอบโหลดที่ระบุที่ตำแหน่งเย็นและตำแหน่งการทำงาน การตรวจสอบการเคลื่อนที่ การยืนยันการตั้งค่าสปริง และตรวจสอบการประกอบที่เสร็จสมบูรณ์ ขั้นตอนการตรวจสอบที่แน่นอนขึ้นอยู่กับข้อกำหนดของโครงการและข้อกำหนดในการซื้อ
ใช่. การใช้งานกลางแจ้งจำเป็นต้องพิจารณาการป้องกันการกัดกร่อน ระบบการเคลือบ การระบายน้ำ การสัมผัสสิ่งแวดล้อม และการเลือกฮาร์ดแวร์อย่างเหมาะสม Tianshun สามารถจัดหาตัวเลือกการรักษาพื้นผิวที่เหมาะสมสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน
ไม่โดยอัตโนมัติ ประเภทส่วนรองรับต้องพิจารณาจากโครงร่างการวางท่อและการวิเคราะห์ความเค้น สปริงแบบแปรผันมีความเหมาะสมเมื่อต้องการควบคุมความยืดหยุ่นในแนวตั้ง ส่วนรองรับที่แข็งแรงยังคงเหมาะสมในกรณีที่ไม่จำเป็นต้องมีการเคลื่อนไหวหรือในกรณีที่อุปกรณ์ยึดเหนี่ยวเป็นส่วนหนึ่งของการออกแบบ
A รองรับสปริงแบบแปรผันมอบแนวทางปฏิบัติในการจัดการการเคลื่อนตัวของความร้อนในแนวตั้งโดยยังคงรักษาส่วนรองรับท่อที่เชื่อถือได้ ด้วยการปล่อยให้สปริงเปลี่ยนการบีบอัดหรือส่วนขยายในขณะที่ท่อเคลื่อนที่ จะสามารถลดผลกระทบที่ไม่พึงประสงค์ที่อาจเกิดขึ้นเมื่อมีการจำกัดท่อที่ทำงานด้วยความร้อนมากเกินไป
อย่างไรก็ตาม การใช้งานที่ประสบความสำเร็จนั้นขึ้นอยู่กับการเลือกสปริงที่มีระดับการรับน้ำหนักที่เหมาะสมมากกว่า โหลดร้อนและเย็น การเคลื่อนที่ในแนวตั้ง ทิศทางการเคลื่อนที่ ความแปรผันของโหลดที่อนุญาต ระยะห่างในการติดตั้ง การสัมผัสสิ่งแวดล้อม การกำหนดค่าการเชื่อมต่อ คุณภาพการผลิต และข้อกำหนดในการทดสอบ ควรได้รับการพิจารณาทั้งหมด
สำหรับการผลิตพลังงาน ปิโตรเคมี การแปรรูปทางเคมี LNG โรงกลั่น เหล็ก และระบบท่ออุตสาหกรรมอื่นๆ การออกแบบส่วนรองรับที่เหมาะสมสามารถช่วยปรับปรุงเสถียรภาพทางกล และลดความยุ่งยากในการติดตั้งและบำรุงรักษา
เทียนซุ่นนำเสนอโซลูชั่นการรองรับสปริงแบบแปรผันสำหรับการใช้งานในอุตสาหกรรมมาตรฐานและแบบปรับแต่งเอง หากคุณมีแบบร่างการรองรับท่อ ตารางสปริง ข้อมูลการโหลด หรือข้อกำหนดการติดตั้งพิเศษ ให้ส่งรายละเอียดโครงการไปยังทีม Tianshun เพื่อประเมินทางเทคนิคและกำหนดค่าที่เหมาะสมติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดการรองรับสปริงแบบแปรผันของคุณ และรับโซลูชันที่ใช้งานได้จริงสำหรับโครงการวางท่อของคุณ
