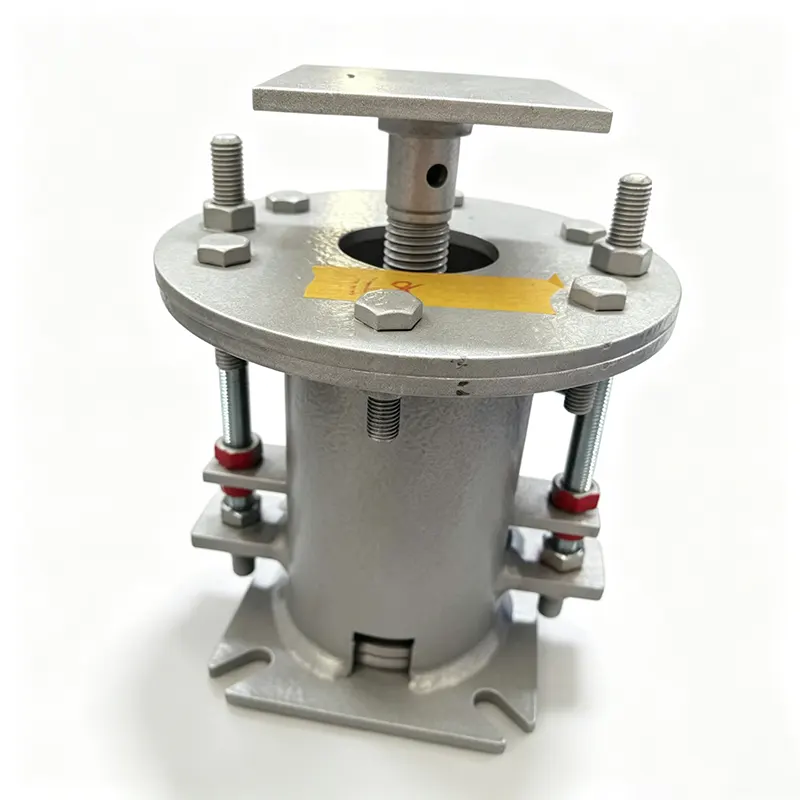

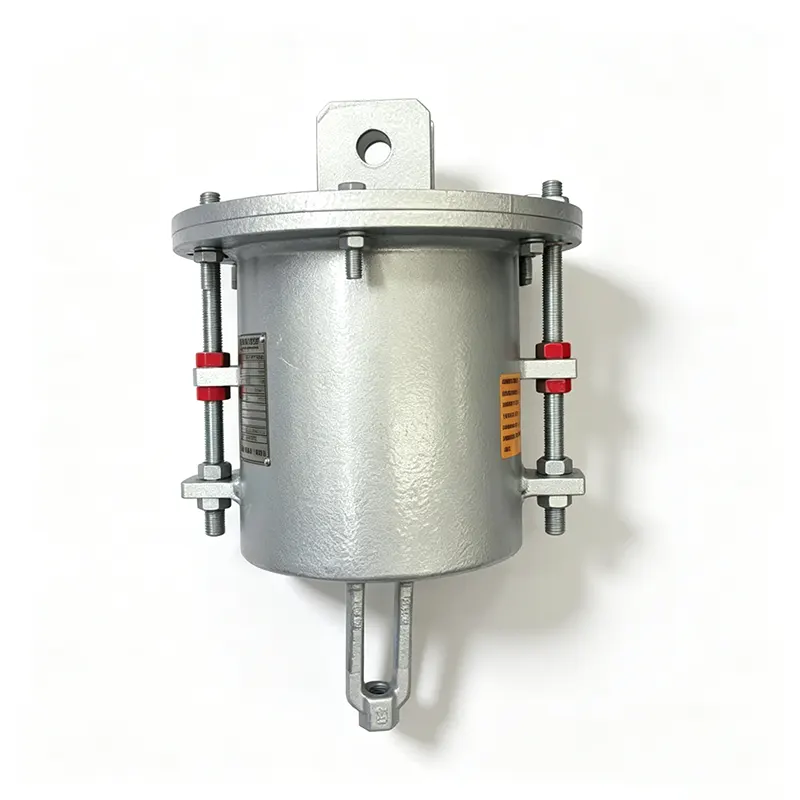

ไม้แขวนสปริงแบบปรับอุณหภูมิได้สูง

Yangzhou Tianshun ผลิตไม้แขวนเสื้อแบบสปริงแปรผันสำหรับภาคพลังงาน ปิโตรเคมี และอุตสาหกรรมจากโรงงานขนาด 35,000 ตร.ม. ในมณฑลเจียงซู ประเทศจีน ตัวแปรอุณหภูมิสูงของเราถูกสร้างขึ้นเพื่อรองรับอุณหภูมิพื้นผิวท่อที่สูงกว่าสภาพแวดล้อมโดยรอบ ในขณะที่ยังคงรักษาประสิทธิภาพการโหลดที่คาดการณ์ได้ ประสบการณ์สิบสี่ปีในการสนับสนุนท่อโดยเฉพาะและระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 ทุกหน่วยที่เราจัดส่งไปยังกว่า 45 ประเทศ

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

ที่แขวนสปริงแบบปรับได้พอดี

ไม่ใช่ว่าการเดินท่อทุกครั้งจะต้องรับภาระคงที่ When the thermal displacement is limited, a variable spring hanger offers a reliable and cost-conscious solution. As the pipe expands or contracts vertically, the support force changes within a known and controlled range. สปริงมีขนาดเพื่อให้การเปลี่ยนแปลงของโหลดนี้อยู่ภายในขีดจำกัดที่กำหนดโดยการวิเคราะห์ความเค้นของท่อ ป้องกันความเครียดเกินบนอุปกรณ์ที่เชื่อมต่อ ในขณะเดียวกันก็รักษาท่อไว้อย่างเหมาะสมตั้งแต่เย็นจนถึงร้อน

สำหรับการบริการที่อุณหภูมิสูง การออกแบบจะก้าวไปไกลกว่าคอยล์สปริงมาตรฐาน อุณหภูมิของท่อที่สูงขึ้นสามารถแผ่หรือนำความร้อนเข้าสู่ชุดแขวน ส่งผลให้เหล็กสปริงธรรมดาอ่อนตัวลง และภาระที่ปรับเทียบแล้วจะเปลี่ยนไป ไม้แขวนเสื้อสปริงแบบแปรผันอุณหภูมิสูงแก้ปัญหานี้ด้วยการเลือกใช้วัสดุและการปกป้องพื้นผิวที่รักษาอัตราสปริงและช่วงโหลดที่ระบุทั่วทั้งขอบเขตการทำงาน

อะไรทำให้การออกแบบที่อุณหภูมิสูงเชื่อถือได้

วัสดุสปริงได้รับการจัดอันดับสำหรับอุณหภูมิสูง

Standard springs lose strength and sag when temperatures climb. เราคัดสรรวัสดุคอยล์ให้เหมาะสมกับการสัมผัสจริง For moderately elevated conditions up to 150 °C, 50CrVA or 60Si2Mn retain stable mechanical properties. เมื่ออุณหภูมิสูงถึง 300 °C หรือสูงกว่า จะมีการระบุโลหะผสมที่มีนิกเกิล เช่น Inconel X-750 ความร้อนของวัสดุแต่ละรายการมาพร้อมกับใบรับรองโรงงานฉบับสมบูรณ์และบันทึกการตรวจสอบย้อนกลับ ซึ่งเป็นการยืนยันว่าองค์ประกอบและการบำบัดความร้อนตรงกับเกรดที่ต้องการ

รูปแบบโหลดถูกเก็บไว้ภายในขีดจำกัดของโครงการ

The variable spring hanger produces a different force at the cold position, the hot operating position, and every intermediate point. วิศวกรออกแบบของเราทำงานกับความผันแปรของโหลดที่อนุญาตจากรายงานความเครียดของท่อของลูกค้า และเลือกสปริงที่จำกัดความเบี่ยงเบน ซึ่งโดยทั่วไปอยู่ที่ 15% หรือ 25% ของภาระงาน แม้ว่าจะสามารถบรรลุขีดจำกัดที่เข้มงวดยิ่งขึ้นได้เมื่อจำเป็น Each unit is set and tested on a calibrated bench to verify that the load at the cold and hot positions falls within the specified band.

ป้องกันการกัดกร่อนและความร้อนสำหรับฮาร์ดแวร์

ตัวเรือนและส่วนประกอบโครงสร้างเสร็จสิ้นด้วยการชุบสังกะสีแบบจุ่มร้อนหรือสีอีพ็อกซี่อุณหภูมิสูงเป็นมาตรฐาน สำหรับการสัมผัสความร้อนที่รุนแรงหรือเป็นรอบเป็นพิเศษ เราขอเสนอการเคลือบกั้นความร้อนเพิ่มเติมหรือสร้างตัวเรือนจากสแตนเลส มาตรการเหล่านี้ป้องกันการเกิดตะกรัน สนิม และการเสื่อมสภาพของพื้นผิวที่อาจรบกวนการเคลื่อนไหวของสปริงตลอดอายุการใช้งานหลายปี

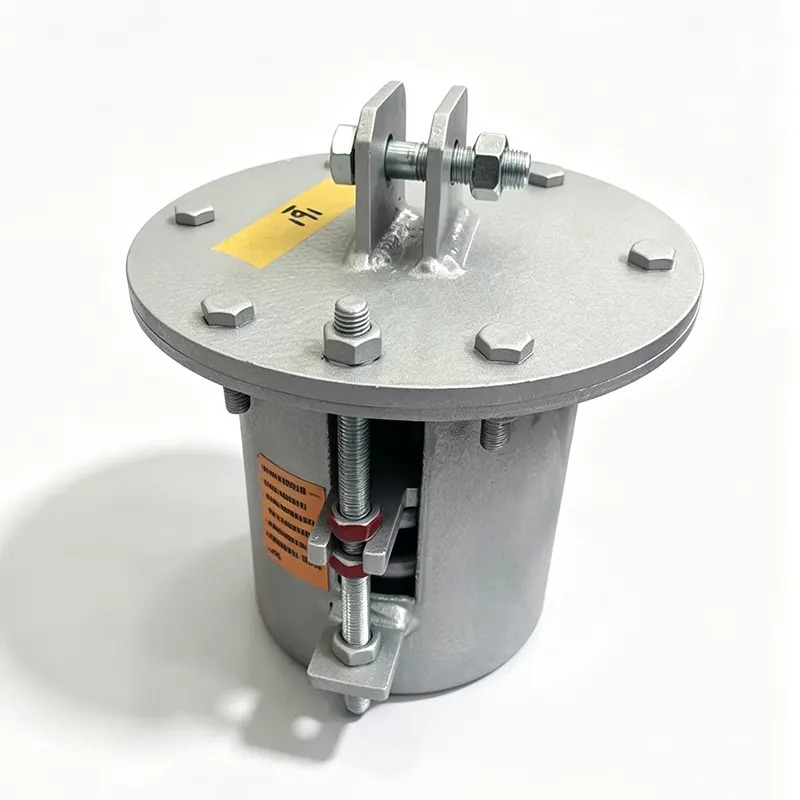

การปรับตั้งนอกสถานที่โดยไม่ต้องถอดไม้แขวนออก

สกรูปรับโหลดและไดอัลเกจที่มีเครื่องหมายขั้นละ 2% ช่วยให้ทีมงานไซต์งานปรับแต่งโหลดที่ติดตั้งได้อย่างละเอียดสูงสุดถึง ±10% ถึง ±20% ขึ้นอยู่กับรุ่น ความสามารถในการปรับเปลี่ยนฟิลด์นี้มีประโยชน์เมื่อสภาพการติดตั้งแตกต่างไปจากแบบการออกแบบเล็กน้อย หรือเมื่อเส้นทางท่อเปลี่ยนแปลงระหว่างการก่อสร้าง

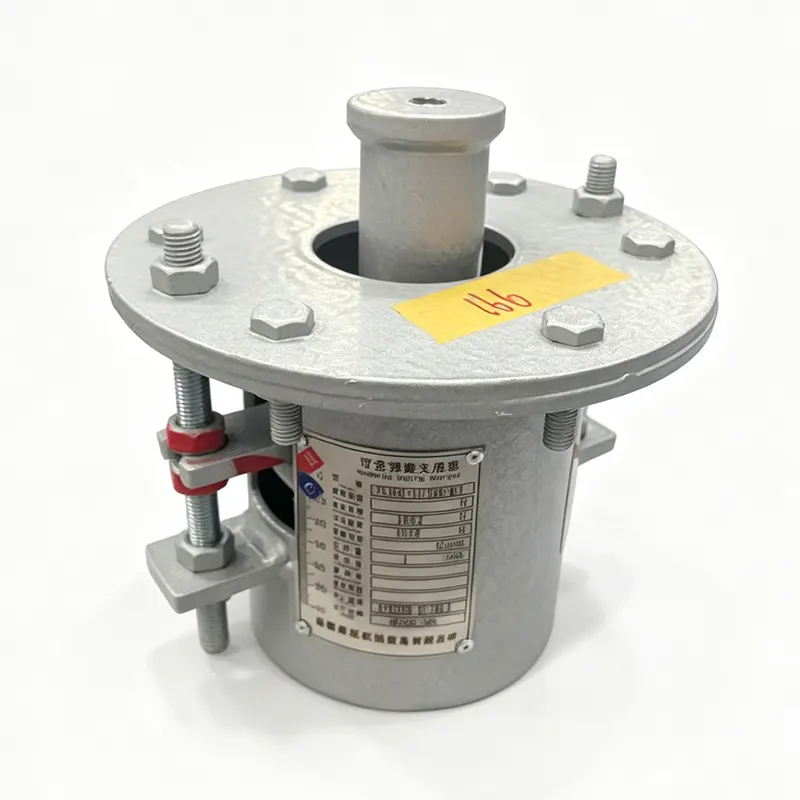

หยุดการเดินทางและขนาดที่มองเห็นได้

ไม้แขวนเสื้อทุกอันมีตัวหยุดการเคลื่อนที่บนและล่างเพื่อป้องกันการเคลื่อนตัวเกิน เครื่องชั่งเคลื่อนที่ที่มองเห็นได้ชัดเจนช่วยให้เจ้าหน้าที่ติดตั้งและบำรุงรักษายืนยันตำแหน่งปัจจุบันได้อย่างรวดเร็ว ตำแหน่งที่ตั้งล่วงหน้าความเย็นถูกล็อคด้วยตัวหยุดเคลื่อนที่แบบถอดได้ ช่วยให้การทดสอบไฮโดรสแตติกและการทำความสะอาดสารเคมีดำเนินต่อไปได้โดยไม่ทำให้สปริงบิดเบี้ยว

ภาพรวมทางเทคนิค

ตารางข้อมูลจำเพาะของไม้แขวนเสื้อสปริงแบบแปรผัน	ตัวอย่าง

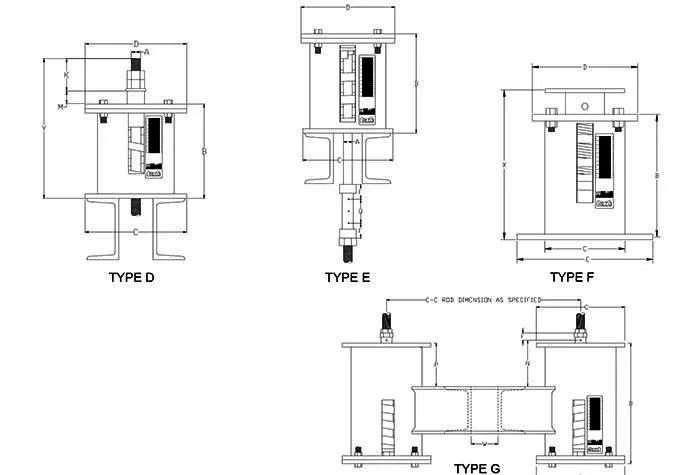

ประเภทไม้แขวนเสื้อ / การกำหนดค่า	ประเภท A, B, C, D, E, F, G
ขนาดสปริง / หมายเลข	หมายเลข 0 - หมายเลข 22
ช่วงการเดินทาง	30 มม., 60 มม., 90 มม., 120 มม. 180 มม
โหลดปฏิบัติการ	0.2 กิโลนิวตัน - 400 กิโลนิวตัน
โหลดที่ติดตั้ง (โหลดเย็น)	กิโลนิวตัน / กิโลกรัมเอฟ
โหลดปฏิบัติการ (โหลดร้อน)	กิโลนิวตัน / กิโลกรัมเอฟ
ทิศทางการเคลื่อนไหว	ขึ้น  / ลง
ความแปรปรวน (%)	≤ 25% (มาตรฐาน)
การรักษาพื้นผิว	Galv จุ่มร้อน / ทาสี
วัสดุที่อยู่อาศัย	เหล็กกล้าคาร์บอน (Q235/Q355)

การเดินทางแบบกำหนดเอง อัตราน้ำหนักบรรทุก และวัสดุที่มีอุณหภูมิสูงได้รับการจัดการเป็นส่วนหนึ่งของการจัดหาตามปกติของเรา เมื่อได้รับคำถาม เราจะแปลงระหว่างมาตรฐานสากลและยืนยันความเข้ากันได้ทางเทคนิคก่อนการผลิต

การควบคุมคุณภาพและเอกสารประกอบ

ผลิตภัณฑ์ทุกชิ้นผ่านการทดสอบภายในองค์กรอย่างครอบคลุมก่อนจัดส่ง

ครอบคลุมการทดสอบภายใน

การตรวจสอบขนาดและภาพ, PMI (การระบุวัสดุที่เป็นบวก), การทดสอบความแข็ง, การทดสอบแบบไม่ทำลาย MT/PT (ถ้ามี), การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

หมายเหตุ: การทดสอบภายในองค์กรไม่ใช่การทดสอบโดยบุคคลที่สามที่ได้รับการรับรองจาก ILAC

การทดสอบพยานโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการมีให้บริการในรูปแบบบริการเสริมที่เสนอราคาแยกต่างหาก

บริการตรวจสอบโดยบุคคลที่สามเสริม (อ้างแยกกัน)

1. การทดสอบวัสดุ

การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมถึงเส้นโค้งการกระจัดของโหลด

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ข้อดีของเรา

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA

สิ่งที่ทำให้เราแตกต่าง

ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เท่านั้น เรามีกราฟแสดงปริมาณโหลด-ดิสเพลสเมนต์สำหรับสปริงทุกตัว นอกจากนี้เรายังอำนวยความสะดวกในการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบที่เป็นพยาน และสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

ใบรับรองวัสดุสำหรับคอยล์สปริง เหล็กโครงสร้าง และสารเคลือบป้องกันสามารถตรวจสอบย้อนกลับไปยังความร้อนหรือแบทช์ได้ เมื่อโครงการจำเป็นต้องปฏิบัติตาม ASME, EN หรือรหัสท่อระหว่างประเทศอื่น ๆ เราจะจัดเตรียมแพ็คเกจเอกสารที่จำเป็นสำหรับการอนุมัติ

ในกรณีที่ใช้ไม้แขวนสปริงแบบแปรผันอุณหภูมิสูง

ไม้แขวนเสื้อเหล่านี้รองรับระบบท่อที่มีอุณหภูมิปานกลางถึงสูงซึ่งมีการเคลื่อนที่ในแนวตั้งแต่ไม่รุนแรงมาก การติดตั้งโดยทั่วไป ได้แก่ ท่อไอน้ำเสริม ท่อป้อนน้ำเข้าหม้อไอน้ำ ท่อทางเข้าและทางออกแบบประหยัด วงจรน้ำมันร้อนในโรงกลั่นและโรงงานเคมี การกระจายไอน้ำแรงดันปานกลางในโรงงานอุตสาหกรรม และท่ออากาศอุณหภูมิสูง ในแต่ละกรณี ไม้แขวนเสื้อจะรองรับการเคลื่อนที่ในแนวตั้ง ในขณะเดียวกันก็รักษาความเค้นของท่อให้อยู่ในขีดจำกัดการออกแบบ โดยไม่ต้องเสียค่าใช้จ่ายและมีส่วนรองรับน้ำหนักคงที่

คำถามที่พบบ่อย

ฉันจะเลือกระหว่างไม้แขวนเสื้อแบบสปริงแบบปรับได้และไม้แขวนเสื้อแบบสปริงคงที่ได้อย่างไร

การตัดสินใจขึ้นอยู่กับความแปรผันของโหลดที่อนุญาต หากรายงานความเค้นท่อของคุณอนุญาตให้มีการเปลี่ยนโหลดระหว่างตำแหน่งเย็นและร้อน ไม้แขวนสปริงแบบปรับได้จะให้การสนับสนุนที่เชื่อถือได้ในราคาที่ต่ำกว่า ในกรณีที่ท่อไม่สามารถยอมรับการเปลี่ยนแปลงที่สำคัญใดๆ ได้ จำเป็นต้องมีที่แขวนสปริงคงที่ ทีมวิศวกรของเราสามารถตรวจสอบข้อมูลการบรรทุกและการเดินทางของคุณและแนะนำประเภทที่เหมาะสมได้

อุณหภูมิในการทำงานสูงสุดสำหรับไม้แขวนสปริงแบบแปรผันอุณหภูมิสูงคือเท่าไร?

ด้วยเหล็กสปริงอัลลอยด์มาตรฐาน เช่น 50CrVA ไม้แขวนเสื้อสามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่คอยล์สปริงมีอุณหภูมิประมาณ 150 °C ถึง 200 °C สำหรับอุณหภูมิสปริงสูงถึง 350 °C เราจะเปลี่ยนไปใช้โลหะผสมที่มีนิกเกิลเป็นหลัก เช่น Inconel X-750 คุณไม่จำเป็นต้องระบุโลหะผสมด้วยตัวเอง แบ่งปันอุณหภูมิการสัมผัสสปริงที่คาดหวัง และวิศวกรของเราจะเลือกวัสดุที่ถูกต้อง

Tianshun สามารถสร้างไม้แขวนเสื้อแบบสปริงแบบแปรผันสำหรับการบรรทุกขนาดใหญ่หรือเล็กมากได้หรือไม่

กลุ่มผลิตภัณฑ์มาตรฐานของเราครอบคลุมตั้งแต่ 0.5 kN ถึง 250 kN โหลดที่อยู่นอกแบนด์นี้ได้รับการจัดการตามวิศวกรรมที่กำหนดเอง ส่วนรองรับท่อเครื่องมือขนาดเล็กและที่แขวนไรเซอร์หนักสำหรับท่อไอน้ำหลักได้รับการผลิตและทดสอบในโรงงานของเรา

มีตัวเลือกการเคลือบอะไรบ้างสำหรับบรรยากาศที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน?

นอกเหนือจากการชุบสังกะสีแบบจุ่มร้อนและอีพอกซีอุณหภูมิสูงแล้ว เรายังสามารถเคลือบด้วยซิลิโคนที่บ่มด้วยความร้อน ฮาลาร์ หรือสร้างตัวเรือนจากสแตนเลสได้ หากไซต์ของคุณอยู่บริเวณชายฝั่ง นอกชายฝั่ง หรือมีสารเคมีรุนแรง ให้แจ้งเรื่องนี้ในระหว่างการสอบสวน และเราจะแนะนำระบบป้องกันที่เหมาะสม

ไม้แขวนเสื้อแบบสปริงแบบปรับได้มาพร้อมกับคำแนะนำในการติดตั้งหรือไม่?

ใช่. ไม้แขวนเสื้อทุกอันมาพร้อมกับคู่มือการติดตั้งโดยย่อ ซึ่งครอบคลุมถึงการยก การถอดตัวหยุดที่ตั้งไว้ล่วงหน้า และการตรวจสอบน้ำหนักบรรทุก นอกจากนี้เรายังให้คำแนะนำโดยละเอียดสำหรับการทดสอบการใช้งาน เพื่อให้ทีมงานไซต์งานสามารถยืนยันการทำงานที่ถูกต้องก่อนส่งมอบ

โดยทั่วไปแล้วไม้แขวนสปริงแบบแปรผันอุณหภูมิสูงมาตรฐานจะจัดส่งภายในเวลาใด

รุ่นมาตรฐานที่มีวัสดุสปริงอยู่ทั่วไปสามารถผลิต ตั้งค่าล่วงหน้า และทดสอบได้ภายในสี่ถึงหกสัปดาห์ โลหะผสมแบบกำหนดเองและความสามารถในการรับน้ำหนักที่มากขึ้นอาจขยายออกไป และเรายืนยันกำหนดการในเวลาที่เสนอราคา

ร่วมงานกับเทียนชุน

เมื่อคุณติดต่อเราเกี่ยวกับไม้แขวนสปริงแบบปรับอุณหภูมิได้สูง ผู้จัดการบัญชีเฉพาะทางที่มีความรู้ด้านวิศวกรรมระบบรองรับท่อจะคอยจัดการข้อซักถามของคุณ เราตรวจสอบสภาพการทำงานของคุณ รวมถึงอุณหภูมิ การเดินทาง น้ำหนักบรรทุก และรหัสการออกแบบที่เกี่ยวข้อง และส่งคืนคำแนะนำทางเทคนิคภายใน 24 ชั่วโมง วัสดุสปริงที่สั่งทำพิเศษ การเคลื่อนตัวที่ไม่ได้มาตรฐาน อุปกรณ์ปลายท่อเฉพาะ และเอกสารประกอบเฉพาะโครงการถือเป็นธุรกิจปกติ โดยไม่มีข้อยกเว้นพิเศษ

หลังจากส่งมอบแล้ว เรายังคงพร้อมให้การสนับสนุนในการติดตั้งและคำแนะนำในการบำรุงรักษา ธุรกิจของเรามากกว่า 70% มาจากการสั่งซื้อซ้ำ ซึ่งเราเห็นว่าเป็นการรับรองประสิทธิภาพผลิตภัณฑ์ของเราที่แข็งแกร่งที่สุดผ่านรอบการระบายความร้อนหลายพันรอบ

Yangzhou Tianshun Pipeline Technology Co., Ltd.

โรงงานขนาด 35,000 ตารางเมตร มณฑลเจียงซู ประเทศจีน – ส่งออกไปยังกว่า 45 ประเทศ

ไม้แขวนเสื้อสปริงแบบแปรผันอุณหภูมิสูงที่ให้ส่วนรองรับที่เชื่อถือได้แม้ในขณะที่ท่อร้อน
