การรองรับสปริงแบบแปรผันสำหรับท่อจะปรับปรุงเสถียรภาพและความน่าเชื่อถือของท่ออุตสาหกรรมได้อย่างไร

รองรับสปริงแบบแปรผันสำหรับท่อเป็นส่วนประกอบสำคัญสำหรับระบบท่ออุตสาหกรรมที่มีการเคลื่อนตัวในแนวตั้งซึ่งเกิดจากการขยายตัวทางความร้อน การหดตัว การสั่นสะเทือน หรือสภาวะการทำงานที่เปลี่ยนแปลงเทียนซุ่นผลิตโซลูชันรองรับสปริงที่ได้มาตรฐานและปรับแต่งได้ ซึ่งออกแบบมาเพื่อปรับสมดุลภาระในท่อ รองรับการเคลื่อนที่แบบควบคุม และช่วยปกป้องอุปกรณ์ที่เชื่อมต่อในการใช้งานที่มีความต้องการสูง เช่น โรงไฟฟ้า โรงงานปิโตรเคมี ระบบน้ำมันและก๊าซ และโครงการบำบัดน้ำ

ระบบรองรับท่อที่ออกแบบอย่างเหมาะสมจะต้องทำหน้าที่มากกว่าการรองรับน้ำหนักคงที่ของท่อ ท่ออุตสาหกรรมสามารถเคลื่อนที่ได้เมื่ออุณหภูมิและสภาวะการทำงานเปลี่ยนแปลง ทำให้เกิดแรงเพิ่มเติมที่ส่วนรองรับ หัวฉีดของอุปกรณ์ วาล์ว หน้าแปลน และการเชื่อมต่อทางโครงสร้าง ส่วนรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์ใช้คุณลักษณะยืดหยุ่นของสปริงเพื่อให้การรองรับอย่างต่อเนื่องในขณะที่ควบคุมการเคลื่อนที่ในแนวตั้งได้ บทความนี้จะอธิบายหลักการทำงาน ส่วนประกอบหลัก ข้อมูลจำเพาะทางเทคนิค การใช้งาน ปัจจัยในการเลือก และข้อควรพิจารณาด้านการผลิต ช่วยให้วิศวกรและผู้ซื้อในอุตสาหกรรมเข้าใจว่าเมื่อใดการรองรับสปริงแบบแปรผันคือโซลูชันที่เหมาะสม

สารบัญ

1. การรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์คืออะไร?
2. เหตุใดจึงจำเป็นต้องมีการรองรับสปริงแบบแปรผัน?
3. ส่วนรองรับสปริงแบบแปรผันทำงานอย่างไร
4. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
5. ส่วนประกอบหลักคืออะไร?
6. ข้อดีหลักคืออะไร?
7. ระบบรองรับสปริงแบบแปรผันใช้ที่ไหน?
8. คุณควรเลือกตัวรองรับสปริงที่เหมาะสมอย่างไร
9. เหตุใดคุณภาพการผลิตจึงมีความสำคัญ
10. เปรียบเทียบกับส่วนรองรับท่ออื่น ๆ ได้อย่างไร?
11. คำถามที่พบบ่อย
12. บทสรุป

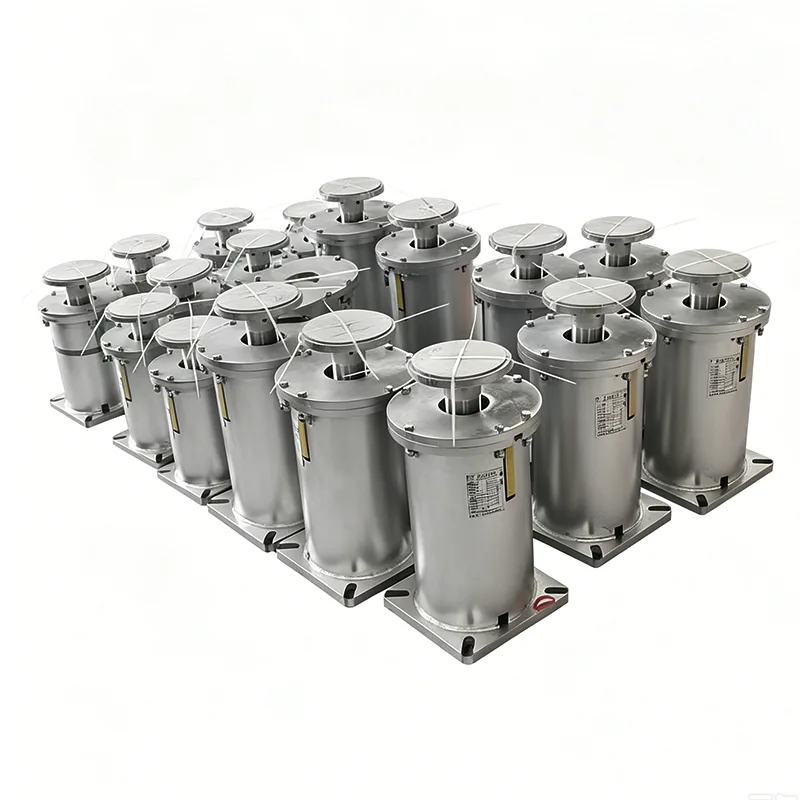

การรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์คืออะไร?

ส่วนรองรับสปริงแบบแปรผันสำหรับท่อคือส่วนรองรับเชิงกลแบบยืดหยุ่นที่ออกแบบมาเพื่อรับน้ำหนักของท่อในขณะที่รองรับการเคลื่อนที่ในแนวตั้ง แทนที่จะจำกัดการเคลื่อนที่ของท่อโดยสิ้นเชิง กลับใช้กลไกสปริงเพื่อให้แรงรองรับที่เปลี่ยนแปลงไปตามการโก่งตัวของสปริง

การออกแบบนี้มีประโยชน์อย่างยิ่งสำหรับท่ออุตสาหกรรมที่ต้องเผชิญกับความผันผวนของอุณหภูมิ ตัวอย่างเช่น ท่อส่งไอน้ำอาจเคลื่อนที่ในแนวตั้งเมื่อมีความร้อนระหว่างการทำงานและการหดตัวหลังปิดเครื่อง การรองรับที่เข้มงวดสามารถจำกัดการเคลื่อนไหวนี้และถ่ายเทแรงที่ไม่ต้องการไปยังระบบท่อ ส่วนรองรับสปริงแบบแปรผันให้ความยืดหยุ่นที่ควบคุมได้ในขณะที่ยังคงรับน้ำหนักที่ต้องการต่อไป

เทียนซุ่น ผลิตผลิตภัณฑ์สนับสนุนท่อมาตั้งแต่ปี 2555 และรายงานการจัดส่งชุดมากกว่า 800,000 ชุดให้กับโครงการอุตสาหกรรมทั่วโลก กลุ่มผลิตภัณฑ์รองรับสปริงแบบแปรผันประกอบด้วยการกำหนดค่าหลายแบบ ความสามารถในการรับน้ำหนัก ตัวเลือกการเดินทาง และโซลูชันที่ปรับแต่งตามความต้องการทางวิศวกรรมที่แตกต่างกัน

เหตุใดจึงจำเป็นต้องมีการรองรับสปริงแบบแปรผัน?

วิศวกรรมท่อส่งเกี่ยวข้องกับความสมดุลระหว่างการรองรับโครงสร้างและการเคลื่อนย้ายที่มีการควบคุม ไปป์ไลน์จะต้องได้รับการสนับสนุนอย่างเพียงพอโดยไม่สร้างความเครียดทุติยภูมิมากเกินไปเมื่อตำแหน่งเปลี่ยนระหว่างการดำเนินการ

• การเคลื่อนที่ด้วยความร้อน:รองรับการเคลื่อนตัวในแนวตั้งที่มีการควบคุมซึ่งเกิดจากการทำความร้อนและความเย็น
• การกระจายโหลด:รักษาการรองรับท่อและส่วนประกอบที่เกี่ยวข้องอย่างต่อเนื่อง
• การจัดการความเครียด:ช่วยลดแรงที่มากเกินไปที่ส่งไปยังอุปกรณ์ที่เชื่อมต่อ
• การควบคุมการสั่นสะเทือน:จัดให้มีกลไกรองรับที่ยืดหยุ่นสำหรับการทำงานของระบบท่อ
• การป้องกันอุปกรณ์:ช่วยลดการโหลดที่ไม่ต้องการรอบๆ หัวฉีด หน้าแปลน และการเชื่อมต่อที่ละเอียดอ่อน
• ความยืดหยุ่นทางวิศวกรรม:สามารถเลือกการกำหนดค่าที่แตกต่างกันได้ตามเงื่อนไขการติดตั้ง

การเลือกที่ถูกต้องควรขึ้นอยู่กับพารามิเตอร์ทางวิศวกรรมจริงมากกว่าเส้นผ่านศูนย์กลางของท่อเพียงอย่างเดียว น้ำหนักของท่อ อุณหภูมิในการทำงาน การเคลื่อนตัวในแนวตั้ง ตำแหน่งการติดตั้ง และพื้นที่โครงสร้างที่มีอยู่ ล้วนมีอิทธิพลต่อการเลือกส่วนรองรับ

ส่วนรองรับสปริงแบบแปรผันทำงานอย่างไร

หลักการทำงานพื้นฐานขึ้นอยู่กับพฤติกรรมยืดหยุ่นของสปริง เมื่อไปป์ไลน์เคลื่อนที่ในแนวตั้ง สปริงจะเบี่ยงตัวและแรงรองรับจะเปลี่ยนไปตามลำดับ ช่วยให้ผู้รองรับสามารถติดตามการเคลื่อนที่ของไปป์ไลน์ในขณะที่ยังคงรับน้ำหนักบรรทุกต่อไป

เมื่อไปป์ไลน์ที่รองรับเคลื่อนลง สปริงจะถูกบีบอัดเพิ่มเติมและแรงรองรับจะเพิ่มขึ้น เมื่อท่อขยับขึ้น แรงอัดของสปริงจะลดลงและแรงรองรับจะลดลง ความแปรผันของโหลดที่เกิดขึ้นจะถูกควบคุมภายในช่วงการทำงานที่ออกแบบไว้

คุณลักษณะนี้ทำให้สปริงรองรับแบบแปรผันเหมาะสำหรับระบบที่คาดว่าจะมีการเคลื่อนที่ของความร้อนในแนวตั้ง แต่สามารถยอมรับการเปลี่ยนแปลงของโหลดได้ในระดับหนึ่ง สำหรับการใช้งานที่ต้องการความแปรผันของแรงรองรับที่ต่ำมากในช่วงการเคลื่อนที่ขนาดใหญ่ วิศวกรอาจพิจารณาใช้การรองรับสปริงคงที่แทน

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

ข้อมูลทางเทคนิคควรตรงกับการออกแบบท่อจริง Tianshun มีการกำหนดค่าที่หลากหลายเพื่อให้ครอบคลุมสภาพการปฏิบัติงานทางอุตสาหกรรมที่แตกต่างกัน

เนื่องจากสภาพการปฏิบัติงานแตกต่างกันไปในแต่ละโครงการ ค่าเหล่านี้จึงควรถือเป็นการอ้างอิงการเลือก แทนที่จะใช้ทดแทนการคำนวณทางวิศวกรรมเฉพาะโครงการ

ส่วนประกอบหลักคืออะไร?

โดยทั่วไปส่วนรองรับสปริงแบบแปรผันจะรวมส่วนประกอบทางกลหลายส่วนเข้าเป็นชุดรองรับแบบควบคุมชุดเดียว แต่ละชิ้นส่วนมีส่วนช่วยในการทำงานและการติดตั้งที่เชื่อถือได้

• สปริงเกลียว:องค์ประกอบยืดหยุ่นหลักที่สร้างแรงรองรับ
• แผ่นเชื่อมต่อบนและล่าง:เชื่อมต่อส่วนรองรับกับชุดประกอบไปป์ไลน์และองค์ประกอบโครงสร้าง
• ตัวบ่งชี้การโหลด:ให้ข้อมูลเกี่ยวกับตำแหน่งสปริง โหลด หรือการกระจัด
• อุปกรณ์ล็อค:ช่วยยึดสปริงระหว่างการขนส่ง การติดตั้ง และการทดสอบการใช้งาน
• ที่อยู่อาศัยป้องกัน:ช่วยปกป้องกลไกสปริงจากฝุ่นละออง น้ำฝน และการปนเปื้อนจากสิ่งแวดล้อม

สำหรับโครงการอุตสาหกรรมที่มีความต้องการสูง การเลือกส่วนประกอบควรพิจารณาถึงอุณหภูมิในการทำงาน การสัมผัสการกัดกร่อน สภาพโหลด ข้อกำหนดในการบำรุงรักษา และสภาพแวดล้อมในการติดตั้ง

ข้อดีหลักคืออะไร?

ประโยชน์หลักของตัวรองรับสปริงแบบแปรผันสำหรับท่อคือความสามารถในการรวมการรองรับน้ำหนักเข้ากับการเคลื่อนที่ในแนวตั้งที่มีการควบคุม ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับระบบท่อแบบใช้ความร้อนหลายระบบ

1. การกำจัดความร้อนที่ควบคุม:กลไกสปริงจะเคลื่อนที่ตามการเคลื่อนที่ของท่อในแนวตั้งโดยไม่ได้จำกัดท่อไว้จนสุด
2. ความแปรผันของโหลดที่คาดการณ์ได้:แรงรองรับจะเปลี่ยนไปตามการโก่งตัวของสปริงภายในช่วงที่ออกแบบ
3. การเลือกข้อกำหนดที่หลากหลาย:ขนาดสปริงและช่วงการเคลื่อนที่ที่แตกต่างกันช่วยให้วิศวกรสามารถจับคู่ความสามารถในการรองรับให้ตรงกับความต้องการของโครงการ
4. การติดตั้งที่ยืดหยุ่น:โครงรองรับหลายแบบสามารถรองรับการจัดโครงสร้างที่แตกต่างกันได้
5. ความสะดวกในการบำรุงรักษา:ส่วนประกอบแบบโมดูลาร์ช่วยลดความยุ่งยากในการตรวจสอบ การเปลี่ยน และการบริการ
6. การปรับแต่ง:ข้อกำหนดด้านน้ำหนัก การเคลื่อนย้าย วัสดุ หรือมิติพิเศษสามารถพิจารณาได้สำหรับโครงการที่ไม่ได้มาตรฐาน

ระบบรองรับสปริงแบบแปรผันใช้ที่ไหน?

โดยทั่วไปการพิจารณารองรับสปริงแบบแปรผันสำหรับระบบท่ออุตสาหกรรมที่มีการเคลื่อนตัวในแนวตั้งระหว่างการทำงานปกติ การใช้งานทั่วไปได้แก่:

• ท่อส่งไอน้ำและน้ำป้อนในโรงไฟฟ้าพลังความร้อน
• ระบบท่อคอนเดนเสทและระบบท่อเสริม
• ท่อส่งกระบวนการปิโตรเคมี
• ท่อเชื่อมต่อเครื่องแลกเปลี่ยนความร้อน
• ระบบการขนส่งน้ำมันและก๊าซ
• สถานีอัดก๊าซธรรมชาติและห้องวาล์ว
• เครือข่ายเครื่องทำความร้อนส่วนกลาง
• สิ่งอำนวยความสะดวกน้ำและบำบัดน้ำเสีย
• ระบบท่อบนเรือและระบบท่อนอกชายฝั่ง

ตัวอย่างเช่น ในสายการผลิตที่มีอุณหภูมิสูง การทำความร้อนและความเย็นซ้ำๆ อาจทำให้ความสูงของท่อเปลี่ยนแปลงได้ ส่วนรองรับสปริงที่เลือกอย่างเหมาะสมสามารถรองรับการเคลื่อนไหวนี้ได้ในขณะที่ยังคงรองรับท่อไว้ตลอดวงจรการทำงาน

คุณควรเลือกตัวรองรับสปริงที่เหมาะสมอย่างไร

การเลือกที่ถูกต้องเริ่มต้นด้วยข้อมูลโครงการที่ถูกต้อง การซื้อส่วนรองรับสปริงตามขนาดท่อที่ระบุเท่านั้น อาจส่งผลให้ความสามารถในการรับน้ำหนักหรือช่วงการเคลื่อนที่ไม่เหมาะสม

วิศวกรและผู้ซื้อควรเตรียมข้อมูลต่อไปนี้ก่อนขอใบเสนอราคา:

• โหลดการดำเนินงานไปป์ไลน์
• ติดตั้งหรือโหลดเย็น
• การทำงานหรือโหลดร้อน
• คาดว่าจะมีการกระจัดในแนวตั้ง
• ทิศทางการเคลื่อนไหว
• อุณหภูมิในการทำงาน
• น้ำหนักท่อและฉนวน
• ตำแหน่งการติดตั้งและพื้นที่ว่าง
• วัสดุที่จำเป็นและการรักษาพื้นผิว
• มาตรฐานโครงการและเอกสารที่เกี่ยวข้อง

การให้ข้อมูลที่ครบถ้วนช่วยให้ผู้จำหน่ายอุปกรณ์รองรับสปริงแบบแปรผันระดับมืออาชีพสามารถแนะนำการกำหนดค่าที่เหมาะสม และหลีกเลี่ยงการออกแบบใหม่โดยไม่จำเป็นระหว่างการติดตั้ง

เหตุใดคุณภาพการผลิตจึงมีความสำคัญ

ประสิทธิภาพการรองรับสปริงขึ้นอยู่กับความแม่นยำของสปริง คุณภาพของวัสดุ ความสม่ำเสมอของขนาด การสอบเทียบโหลด และคุณภาพการประกอบ การควบคุมการผลิตจึงมีความสำคัญเมื่อส่วนรองรับกลายเป็นส่วนหนึ่งของระบบท่ออุตสาหกรรมที่สำคัญ

เทียนซุ่น กล่าวว่ากระบวนการผลิตของบริษัทประกอบด้วยการตรวจสอบวัตถุดิบ การผลิตสปริง CNC การทดสอบประสิทธิภาพของสปริง การตรวจสอบมิติผลิตภัณฑ์สำเร็จรูป การสอบเทียบโหลด และการตรวจสอบก่อนส่งมอบ ระบบการจัดการคุณภาพได้รับการรับรองมาตรฐาน ISO 9001:2015 ในขณะที่บริษัทระบุว่าผลิตภัณฑ์ของตนเป็นไปตามมาตรฐานสากล รวมถึงข้อกำหนด CE และ API

สำหรับคำสั่งซื้อทางอุตสาหกรรมขนาดใหญ่ ผู้ซื้อควรพิจารณาด้วยว่าผู้ผลิตสามารถจัดเตรียมบันทึกการตรวจสอบ ข้อมูลการบรรทุก เอกสารวัสดุ ข้อมูลมิติ และการสนับสนุนทางเทคนิคที่เหมาะสมได้หรือไม่ เอกสารเหล่านี้สามารถทำให้การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาในอนาคตสามารถตรวจสอบย้อนกลับได้มากขึ้น

เปรียบเทียบกับส่วนรองรับท่ออื่น ๆ ได้อย่างไร?

ส่วนรองรับสปริงแบบแปรผันไม่ได้มีวัตถุประสงค์เพื่อใช้แทนส่วนรองรับท่อทุกประเภท วิธีแก้ปัญหาที่เหมาะสมขึ้นอยู่กับปริมาณการเคลื่อนที่ของท่อและความแปรผันของแรงรองรับที่ยอมรับได้

ความแตกต่างที่สำคัญคือความสัมพันธ์ระหว่างการเคลื่อนไหวและแรงสนับสนุน ส่วนรองรับสปริงแบบแปรผันช่วยให้แรงรองรับเปลี่ยนแปลงภายในช่วงที่กำหนด ในขณะที่ตัวรองรับสปริงคงที่ได้รับการออกแบบมาเพื่อรักษาแรงรองรับที่สม่ำเสมอมากขึ้นตลอดช่วงการเคลื่อนที่ของมัน

คำถามที่พบบ่อย

หน้าที่หลักของ Variable Spring Support สำหรับ Pipeline คืออะไร?

หน้าที่หลักคือการรองรับภาระของท่อในขณะที่ควบคุมการเคลื่อนที่ในแนวตั้งที่เกิดจากการขยายตัวทางความร้อน การหดตัว การสั่นสะเทือน หรือสภาพการทำงานที่เปลี่ยนแปลง

เมื่อใดจึงควรใช้ตัวรองรับสปริงแบบแปรผันแทนตัวรองรับแบบแข็ง?

ควรพิจารณาการรองรับสปริงแบบแปรผันเมื่อท่อจำเป็นต้องเคลื่อนที่ในแนวตั้งระหว่างการทำงาน โดยทั่วไปการรองรับที่เข้มงวดจะเหมาะสมกว่าเมื่อมีการเคลื่อนไหวน้อยที่สุดและยอมรับความยับยั้งชั่งใจได้

อะไรคือความแตกต่างระหว่างตัวรองรับสปริงแบบแปรผันและแบบคงที่?

ส่วนรองรับสปริงแบบแปรผันจะเปลี่ยนแรงรองรับเมื่อสปริงเบี่ยงตัว ส่วนรองรับสปริงคงที่ได้รับการออกแบบมาเพื่อรักษาแรงรองรับให้เกือบคงที่ตลอดช่วงการเคลื่อนที่ที่ระบุ ทำให้มีประโยชน์สำหรับการใช้งานที่ต้องลดความแปรปรวนของโหลดให้เหลือน้อยที่สุด

ข้อมูลใดบ้างที่จำเป็นในการสั่งซื้ออุปกรณ์รองรับสปริงแบบแปรผัน?

ข้อมูลที่สำคัญโดยปกติจะรวมถึงโหลดในการใช้งาน โหลดเย็น โหลดร้อน การเคลื่อนตัวในแนวตั้ง ทิศทางการเคลื่อนที่ อุณหภูมิในการทำงาน เงื่อนไขการติดตั้ง พื้นที่ว่าง ความต้องการวัสดุ และมาตรฐานทางวิศวกรรมที่เกี่ยวข้อง

เทียนซุ่น สามารถจัดหาโซลูชันรองรับสปริงที่ปรับแต่งเองได้หรือไม่

ใช่. Tianshun นำเสนอผลิตภัณฑ์ที่ได้มาตรฐานตลอดจนโซลูชันที่ปรับแต่งตามความต้องการสำหรับความสามารถในการรับน้ำหนักพิเศษ ข้อกำหนดในการเคลื่อนตัว ขนาด ข้อจำกัดในการติดตั้ง วัสดุ และข้อกำหนดการรักษาพื้นผิว

บทสรุป

คัดเลือกมาอย่างดีรองรับสปริงแบบแปรผันสำหรับท่อสามารถให้ความสมดุลในทางปฏิบัติระหว่างการรองรับน้ำหนักของท่อและการเคลื่อนตัวทางความร้อนที่ควบคุมได้ ด้วยการปล่อยให้มีการเคลื่อนตัวในแนวตั้งในขณะที่ยังคงรักษาแรงรองรับที่คาดการณ์ได้ จึงสามารถช่วยจัดการความเครียดของท่อและปกป้องอุปกรณ์ที่เชื่อมต่อในการผลิตไฟฟ้า ปิโตรเคมี น้ำมันและก๊าซ การบำบัดน้ำ และการใช้งานทางอุตสาหกรรมอื่นๆ ควรเลือกรุ่นที่เหมาะสมที่สุดตามน้ำหนักจริง การกระจัด อุณหภูมิ การติดตั้ง และข้อกำหนดด้านโครงสร้าง ด้วยการกำหนดค่ามาตรฐาน ความสามารถในการปรับแต่ง ขั้นตอนการควบคุมคุณภาพ และการสนับสนุนทางเทคนิค Tianshun สามารถจัดหาโซลูชั่นรองรับสปริงสำหรับโครงการท่ออุตสาหกรรมที่หลากหลาย หากคุณกำลังวางแผนระบบไปป์ไลน์ใหม่ เปลี่ยนส่วนรองรับที่มีอยู่ หรือประเมินโซลูชันส่วนรองรับสปริงที่ปรับแต่งเองติดต่อเรากับข้อกำหนดทางเทคนิคของคุณเพื่อหารือเกี่ยวกับการกำหนดค่าผลิตภัณฑ์และใบเสนอราคาที่เหมาะสม
