เมื่อท่ออุตสาหกรรมต้องรองรับการขยายตัวทางความร้อนในขณะที่ทนต่อแรงกระแทกฉับพลันเทียนซุ่นจัดเตรียมให้Snubbers ไฮดรอลิกสำหรับยึดท่อออกแบบมาเพื่อช่วยรักษาเสถียรภาพของระบบภายใต้สภาวะการทำงานที่มีความต้องการสูง อุปกรณ์ที่ไวต่อความเร็วเหล่านี้ช่วยให้ท่อเคลื่อนที่อย่างค่อยเป็นค่อยไปในระหว่างการทำงานปกติ และให้การควบคุมแบบไดนามิกเมื่อการเคลื่อนตัวอย่างรวดเร็วคุกคามต่อความสมบูรณ์ของท่อ
ตัวตัดไฮดรอลิกเป็นอุปกรณ์ควบคุมแบบไดนามิกที่จำเป็นในโรงไฟฟ้า โรงงานปิโตรเคมี โรงกลั่น และการติดตั้งทางอุตสาหกรรมอื่นๆ ที่ระบบท่อต้องเผชิญกับแรงแผ่นดินไหว ค้อนน้ำ แรงดันชั่วคราว และการรบกวนที่เกี่ยวข้องกับอุปกรณ์ ต่างจากเครื่องพันธนาการแบบแข็งทั่วไป เนื่องจากสามารถรองรับการเคลื่อนที่ด้วยความร้อนได้ช้า ขณะเดียวกันก็ต้านทานการเคลื่อนตัวที่ความเร็วสูงอย่างกะทันหัน บทความนี้จะอธิบายหลักการทำงาน ส่วนประกอบหลัก ข้อควรพิจารณาทางวิศวกรรม การใช้งาน และข้อกำหนดในการบำรุงรักษา นอกจากนี้ยังสรุปวิธีการเลือกอุปกรณ์ที่เหมาะสมสำหรับโครงการควบคุมท่อเฉพาะ และวิธีที่ Tianshun สามารถรองรับข้อกำหนดด้านท่ออุตสาหกรรม
ตัวตัดไฮดรอลิกเป็นอุปกรณ์เชิงกล-ไฮดรอลิกเฉพาะทางที่จำกัดการเคลื่อนที่อย่างรวดเร็วในระบบท่อ ขณะเดียวกันก็ทำให้การเคลื่อนที่ค่อนข้างไม่จำกัดที่ความเร็วต่ำ สิ่งเหล่านี้มีประโยชน์อย่างยิ่งในการติดตั้งที่ท่อขยาย หดตัว หรือเปลี่ยนระหว่างรอบการทำงานปกติ แต่ต้องยังคงถูกควบคุมในระหว่างเหตุการณ์ไดนามิกที่ไม่คาดคิด
ตัวลดไฮดรอลิกทั่วไปประกอบด้วยกระบอกสูบ ลูกสูบ ก้านลูกสูบ น้ำมันไฮดรอลิก กลไกควบคุมการไหลภายใน ซีล และจุดต่อปลาย เมื่อท่อเคลื่อนที่ช้าๆ เนื่องจากอุณหภูมิเปลี่ยนแปลง น้ำมันไฮดรอลิกจะไหลผ่านทางที่ปรับเทียบแล้ว ทำให้ลูกสูบเคลื่อนที่ได้ เมื่อการเคลื่อนไหวเกินความเร็วการเปิดใช้งานที่ระบุของอุปกรณ์ ความต้านทานไฮดรอลิกจะเพิ่มขึ้นอย่างมาก ซึ่งช่วยยับยั้งท่อ
โดยทั่วไปแล้ว ตัวลดไฮดรอลิกจะทำงานร่วมกับส่วนรองรับน้ำหนักมากกว่าการเปลี่ยนใหม่ ไม้แขวนแบบสปริง ฝักไปป์ และอุปกรณ์รองรับอื่นๆ จะรับน้ำหนักของท่อและรองรับการเคลื่อนไหวตามปกติ ในขณะที่ตัวลดแรงต้านจะช่วยยับยั้งการรับน้ำหนักแบบไดนามิกที่ระบุ
สำหรับรายละเอียดเฉพาะโครงการ โปรดดูข้อมูลผลิตภัณฑ์ Snubbers ไฮดรอลิกของ Tianshun สำหรับท่อยึดเหนี่ยว
หลักการทำงานขึ้นอยู่กับความสัมพันธ์ระหว่างความเร็วลูกสูบและความต้านทานไฮดรอลิก อุปกรณ์ตอบสนองแตกต่างออกไปต่อการเคลื่อนตัวทีละน้อยและการเคลื่อนไหวอย่างกะทันหัน ช่วยให้ระบบท่อยังคงมีความยืดหยุ่นในระหว่างการทำงานปกติโดยไม่สูญเสียการควบคุมแบบไดนามิก
ท่ออุตสาหกรรมเผชิญกับการเปลี่ยนแปลงมิติเมื่ออุณหภูมิในการทำงานเพิ่มขึ้นหรือลดลง ในระหว่างการเคลื่อนที่ช้าพอสมควร ตัวลดช่วยให้ลูกสูบเคลื่อนที่ผ่านกระบอกสูบโดยมีความต้านทานจำกัด ซึ่งช่วยป้องกันการขยายตัวและการหดตัวจากความร้อนโดยไม่จำเป็น
ในระหว่างที่เกิดแผ่นดินไหว ค้อนน้ำ กังหันน้ำ หรือการเปลี่ยนแปลงชั่วคราวที่คล้ายกัน ความเร็วของท่ออาจเพิ่มขึ้นอย่างรวดเร็ว กลไกไฮดรอลิกภายในของ snubber จำกัดการไหลของของไหลเมื่อถึงเงื่อนไขการเปิดใช้งานที่ระบุ
การเพิ่มความต้านทานไฮดรอลิกทำให้การเคลื่อนที่ของลูกสูบทำได้ยากขึ้นอย่างมาก จากนั้นอุปกรณ์จะถ่ายโอนแรงยึดเหนี่ยวที่เกิดขึ้นผ่านจุดเชื่อมต่อที่ติดตั้งไปยังโครงสร้างรองรับ ซึ่งช่วยจำกัดการเคลื่อนที่ของท่อที่มากเกินไป
เมื่อสภาวะชั่วคราวลดลง กลไกสามารถกลับสู่พฤติกรรมที่อนุญาตให้เคลื่อนไหวได้ตามปกติ ทั้งนี้ขึ้นอยู่กับการออกแบบ ขนาด การติดตั้ง และการบำรุงรักษาที่ถูกต้องเป็นสิ่งสำคัญเพื่อให้แน่ใจว่า snubber ตอบสนองตามที่ตั้งใจไว้ตลอดอายุการใช้งาน
ตัวตัดไฮดรอลิกที่ระบุอย่างเหมาะสมมีข้อดีทางวิศวกรรมหลายประการสำหรับระบบท่ออุตสาหกรรม
ข้อจำกัดที่สำคัญประการหนึ่งคือตัวลดแรงสั่นสะเทือนแบบไฮดรอลิกไม่ใช่วิธีแก้ปัญหาแบบสากลสำหรับทุกปัญหาการสั่นสะเทือน ความเหมาะสมขึ้นอยู่กับลักษณะการเคลื่อนที่ ช่วงความถี่ กรณีโหลด และข้อกำหนดด้านประสิทธิภาพของระบบท่อ การสั่นสะเทือนที่มีแอมพลิจูดต่ำและความถี่สูงอาจต้องใช้วิธีควบคุมการสั่นสะเทือนที่แตกต่างหรือเสริมกัน
ตัวตัดไฮดรอลิกมักถูกพิจารณาสำหรับเครือข่ายท่อที่สำคัญ ซึ่งการเคลื่อนตัวกะทันหันอาจส่งผลต่อความต่อเนื่องในการปฏิบัติงาน ความสมบูรณ์ของอุปกรณ์ หรือความปลอดภัยของโรงงาน
ท่อไอน้ำหลัก ท่อป้อนน้ำ และวงจรพลังงานสูงอื่นๆ อาจประสบกับโหลดแบบไดนามิกระหว่างการเดินทางของอุปกรณ์ แรงดันชั่วครู่ หรือเหตุการณ์แผ่นดินไหว Snubbers ช่วยควบคุมการเคลื่อนไหวเมื่อเงื่อนไขการออกแบบต้องการ
ท่อกระบวนการที่เชื่อมต่อกับปั๊ม คอมเพรสเซอร์ เตาเผา และอุปกรณ์แรงดันอาจเผชิญกับการเปลี่ยนแปลงอย่างรวดเร็วในสภาพการทำงาน เครื่องพันธนาการที่ออกแบบอย่างเหมาะสมสามารถช่วยควบคุมโหลดชั่วคราวและป้องกันการเชื่อมต่อที่มีช่องโหว่
ระบบท่อที่เกี่ยวข้องกับความปลอดภัยอาจต้องมีเอกสารประสิทธิภาพการควบคุม คุณสมบัติด้านสิ่งแวดล้อม และการประเมินแผ่นดินไหวอย่างระมัดระวัง การคัดเลือกต้องเป็นไปตามรหัสโครงการและข้อกำหนดคุณสมบัติที่เกี่ยวข้อง แทนที่จะอาศัยคำอธิบายผลิตภัณฑ์ทั่วไปเพียงอย่างเดียว
การแปรรูปก๊าซ โรงงานผลิตก๊าซธรรมชาติเหลว และสายส่งแรงดันสูงอาจต้องมีการเตรียมการการสนับสนุนพิเศษเพื่อรองรับการเคลื่อนไหวในการปฏิบัติงานในขณะที่ควบคุมเหตุการณ์ไดนามิกที่ระบุ
ข้อต่อขยายของเครื่องสูบลมโลหะและส่วนประกอบที่คล้ายกันอาจไวต่อการเคลื่อนตัวที่มากเกินไปหรือการรับน้ำหนักภายนอก ผู้ดูแคลนในตำแหน่งที่เหมาะสมอาจช่วยจำกัดการเคลื่อนไหวในระหว่างสภาวะชั่วคราวที่กำหนดไว้ โดยมีเงื่อนไขว่าการจัดระบบยึดเหนี่ยวที่สมบูรณ์ได้รับการออกแบบทางวิศวกรรมสำหรับข้อต่อและภาระในท่อ
ประสิทธิภาพการปัดเศษไฮดรอลิกขึ้นอยู่กับพารามิเตอร์การออกแบบที่เชื่อมต่อถึงกันหลายประการ ตารางต่อไปนี้สรุปค่าตัวแทนที่เผยแพร่ในข้อมูลผลิตภัณฑ์ของ Tianshun ข้อกำหนดที่แท้จริงจะต้องได้รับการยืนยันสำหรับรุ่นและโครงการเฉพาะ
| พารามิเตอร์ | ช่วงตัวแทนหรือตัวเลือก | การพิจารณาทางวิศวกรรม |
|---|---|---|
| ความสามารถในการรับน้ำหนัก | ประมาณ 5 kN ถึง 500 kN และสูงกว่าสำหรับหน่วยแบบกำหนดเอง | ต้องรองรับแรงยึดเหนี่ยวที่คำนวณไว้และกล่องรับน้ำหนักที่ระบุ |
| จังหวะมาตรฐาน | 100, 150, 200, 300 และ 500 มม | ต้องครอบคลุมการแทนที่ความร้อนและความคลาดเคลื่อนในการติดตั้งที่คาดหวัง |
| ความเร็วการเปิดใช้งาน | โดยทั่วไป 5–50 มม./วินาที ขึ้นอยู่กับข้อกำหนด | ต้องแยกแยะการเคลื่อนที่ของท่อปกติออกจากสภาวะไดนามิกที่ต้องอาศัยการควบคุม |
| อุณหภูมิการทำงานมาตรฐาน | ประมาณ -40°C ถึง +120°C | ตรวจสอบความเหมาะสมของของเหลว ซีล และวัสดุที่อุณหภูมิการใช้งานจริง |
| วัสดุกระบอกสูบ | ตัวเลือกเหล็กกล้าคาร์บอนหรือโลหะผสมเหล็ก | การเลือกขึ้นอยู่กับปริมาณงาน สภาพแวดล้อม และข้อกำหนดเฉพาะของโครงการ |

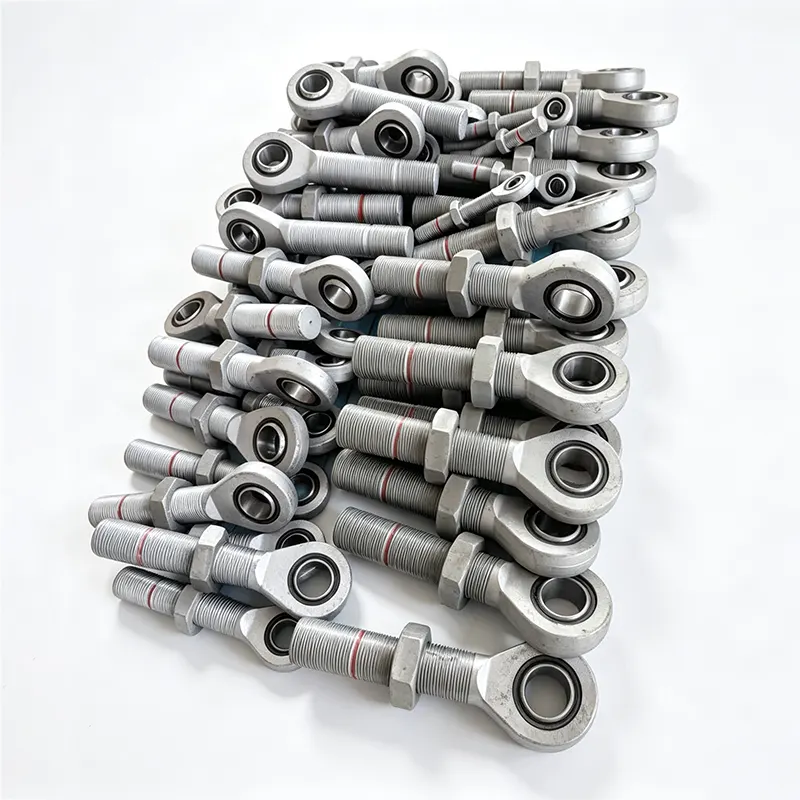

| สิ้นสุดการเชื่อมต่อ | ร็อดอาย ปิ๊น ลูกหมาก และตัวเลือกแบบเกลียว | ต้องตรงกับสิ่งที่แนบมากับโครงสร้างและทิศทางการเคลื่อนที่ที่อนุญาต |
| การทดสอบ | การทดสอบการทำงาน แรงดัน และการรั่วไหลตามที่ระบุ | ยืนยันบันทึกการตรวจสอบและเอกสารที่จำเป็นก่อนที่จะยอมรับ |
ค่าเหล่านี้เป็นข้อมูลผลิตภัณฑ์บ่งชี้ ไม่สามารถทดแทนเอกสารข้อมูลที่ได้รับอนุมัติหรือการคำนวณเฉพาะโครงการ สำหรับบริการด้านนิวเคลียร์ อุณหภูมิสูง หรือที่สำคัญอื่นๆ ให้ยืนยันข้อกำหนดคุณสมบัติที่เกี่ยวข้องโดยตรงกับผู้ผลิต
การเลือกตัวลดไฮดรอลิกจำเป็นต้องอาศัยการทำงานร่วมกันระหว่างการวิเคราะห์ความเค้นของท่อ การออกแบบส่วนรองรับ ส่วนเชื่อมต่ออุปกรณ์ และสภาพของไซต์งาน การจัดซื้อตามขนาดเส้นผ่านศูนย์กลางท่อที่ระบุเพียงอย่างเดียวนั้นไม่เพียงพอ
ตรวจสอบว่าอุปกรณ์ยึดเหนี่ยวต้องจัดการกับแรงแผ่นดินไหว ค้อนน้ำ การระบายวาล์วนิรภัย การสะดุดของอุปกรณ์ การเคลื่อนที่ที่เกิดจากลม หรือเหตุการณ์ชั่วคราวอื่นๆ กรณีน้ำหนักบรรทุกควบคุมจะกำหนดประสิทธิภาพการควบคุมบังคับที่จำเป็น
ใช้การวิเคราะห์ความเค้นของท่อที่ได้รับอนุมัติเพื่อสร้างแรงที่ต้องการในแรงดึงและแรงอัด ตรวจสอบอัตราลดแรงยึด ความแข็งแรงของการยึด เหล็กโครงสร้าง รอยเชื่อม และส่วนประกอบท่อที่เชื่อมต่อซึ่งเป็นส่วนหนึ่งของเส้นทางการรับน้ำหนักที่สมบูรณ์
กำหนดการเดินทางด้วยความร้อนจากร้อนไปเย็น ตำแหน่งการติดตั้ง และการเคลื่อนตัวที่เป็นไปได้ภายใต้สภาวะการทำงานที่เกี่ยวข้อง จังหวะที่เพียงพอช่วยป้องกันการสัมผัสปลายการเดินทางที่ไม่พึงประสงค์และการรบกวนการเคลื่อนที่ของท่อตามปกติ
ความเร็วการเปิดใช้งานจะต้องเหมาะสมกับช่วงการเคลื่อนไหวปกติที่คาดหวังและเหตุการณ์แบบไดนามิกที่ต้องใช้การควบคุม การสอบเทียบที่ไม่ถูกต้องอาจส่งผลให้เกิดความต้านทานที่ไม่พึงประสงค์ระหว่างการทำงานตามปกติหรือการตอบสนองที่ไม่เพียงพอระหว่างการทำงานชั่วคราว
ตรวจสอบอุณหภูมิโดยรอบและอุณหภูมิท่อ การสัมผัสการกัดกร่อน ความชื้น ความเข้ากันได้ของของเหลว และข้อกำหนดด้านสิ่งแวดล้อมพิเศษใดๆ การใช้งานเฉพาะทางอาจต้องใช้วัสดุที่ได้รับการปรับปรุง ซีล การเคลือบป้องกัน หรือการทดสอบคุณสมบัติ
ระบุรหัสการออกแบบและข้อกำหนดเฉพาะของโครงการ สิ่งเหล่านี้อาจรวมถึงข้อกำหนดที่เกี่ยวข้องจาก ASME B31.1, ASME B31.3, มาตรฐาน MSS หรือข้อกำหนดเฉพาะด้านบริการนิวเคลียร์ ทั้งนี้ขึ้นอยู่กับการใช้งาน ยืนยันรุ่น การบังคับใช้ และขอบเขตคุณสมบัติที่จำเป็นกับวิศวกรที่รับผิดชอบ
หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์สนับสนุนเสริม โปรดสำรวจอุปกรณ์รองรับสปริงคงที่ของ Tianshun และตรวจสอบว่าส่วนประกอบที่เลือกสามารถทำงานร่วมกันในระบบรองรับท่อที่ประสานกันได้อย่างไร
แม้แต่ตัวลดไฮดรอลิกที่เลือกอย่างถูกต้องก็สามารถทำงานได้ไม่ดีหากติดตั้งไม่ถูกต้องหรือบำรุงรักษาไม่เพียงพอ การติดตั้งและการตรวจสอบควรปฏิบัติตามคำแนะนำของผู้ผลิตและเอกสารโครงการที่ได้รับอนุมัติ
การตรวจสอบควรพิจารณาถึงการรั่วไหลของของไหลไฮดรอลิก การกัดกร่อน ความเสียหายของก้านลูกสูบ การเชื่อมต่อที่หลวม ซีลที่เสียหาย การกระจัดที่ผิดปกติ และหลักฐานของการรบกวนทางกล ควรประเมินสภาวะที่ผิดปกติใดๆ ตามคำแนะนำการบริการของผู้ผลิต
ช่วงเวลาการตรวจสอบและกำหนดการยกเครื่องต้องสะท้อนถึงคู่มืออุปกรณ์ สภาพแวดล้อมการทำงาน ประวัติเหตุการณ์ และข้อกำหนดของโครงการ คำแนะนำที่ตีพิมพ์ของ Tianshun ระบุถึงการตรวจสอบในช่วงเวลาประมาณสามถึงห้าปี และการยกเครื่องที่เป็นไปได้ประมาณสิบปีภายใต้สภาวะการบริการปกติ สิ่งเหล่านี้ควรถือเป็นแนวทางทั่วไปมากกว่าข้อกำหนดสากล การใช้งานที่มีความสำคัญด้านความปลอดภัยอาจต้องมีกำหนดเวลาที่แตกต่างออกไป
หลังจากเกิดเหตุการณ์แผ่นดินไหวที่สำคัญหรือเหตุการณ์ชั่วคราวตามการออกแบบอื่นๆ ให้ตรวจสอบระบบยึดตามขั้นตอนของสถานที่ที่เกี่ยวข้อง ก่อนที่จะส่งคืนอุปกรณ์ที่ได้รับผลกระทบเพื่อให้บริการ
วัตถุประสงค์หลักคือเพื่อให้ท่อเคลื่อนที่ได้ช้าในระหว่างสภาวะการทำงานปกติ ในขณะเดียวกันก็จำกัดการเคลื่อนที่อย่างรวดเร็วที่เกิดจากเหตุการณ์ไดนามิกที่ระบุ ซึ่งช่วยควบคุมโหลดที่ส่งไปยังท่อ อุปกรณ์เชื่อมต่อ และโครงสร้างรองรับ
ไม้แขวนแบบสปริงรองรับน้ำหนักของท่อในขณะที่รองรับการเคลื่อนที่ด้วยความร้อน ตัวลดแรงไฮดรอลิกจะให้การควบคุมแบบไดนามิกเป็นหลัก และโดยทั่วไปจะไม่แทนที่ฟังก์ชันการรับน้ำหนักของส่วนรองรับ ทั้งสองแบบอาจใช้ในระบบท่อเดียวกันเพื่อวัตถุประสงค์ทางวิศวกรรมที่แตกต่างกัน
เริ่มต้นด้วยการวิเคราะห์ความเค้นของท่อที่ได้รับอนุมัติ และระบุกรณีโหลดแบบไดนามิกที่ควบคุม การเลือกจะต้องพิจารณาถึงแรงยึดเหนี่ยว แรงดึงและความสามารถในการรับแรงอัด ระยะชัก น้ำหนักบรรทุกในการติดตั้ง และความแข็งแรงของระบบยึดติดที่สมบูรณ์
ตัวตัดไฮดรอลิกหลายตัวรองรับการติดตั้งในแนวนอน แนวตั้ง หรือเอียง แต่การวางแนวที่อนุญาตนั้นขึ้นอยู่กับการออกแบบ ยืนยันคำแนะนำของผู้ผลิต การกำหนดค่าการติดตั้ง และข้อจำกัดเฉพาะโครงการก่อนการติดตั้ง
ใช่. การตรวจสอบควรครอบคลุมถึงการรั่วไหล การกัดกร่อน สภาพของก้าน การเชื่อมต่อ และประสิทธิภาพการทำงานตามความเหมาะสม กำหนดการตรวจสอบและยกเครื่องควรเป็นไปตามคำแนะนำของผู้ผลิตและข้อกำหนดการปฏิบัติงานของการติดตั้ง
ไม่ มีวัตถุประสงค์หลักเพื่อยับยั้งการเคลื่อนไหวที่รวดเร็วและการรับน้ำหนักชั่วคราวตามที่ระบุ การสั่นสะเทือนที่มีแอมพลิจูดต่ำและความถี่สูงอย่างต่อเนื่องอาจต้องมีการวิเคราะห์เพิ่มเติมและมาตรการควบคุมการสั่นสะเทือนอื่นๆ
ระบุความสามารถในการรับน้ำหนัก จังหวะ อุณหภูมิในการทำงานและอุณหภูมิโดยรอบ ความเร็วการเปิดใช้งาน การวางแนวการติดตั้ง การเชื่อมต่อปลาย ความเค้นของท่อหรือแบบรองรับ สภาพแวดล้อม และมาตรฐานโครงการที่เกี่ยวข้อง รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตประเมินการกำหนดค่าที่เหมาะสม
ตัวตัดไฮดรอลิกสำหรับยึดท่อมีบทบาทสำคัญในระบบท่ออุตสาหกรรมที่ต้องรองรับการเคลื่อนตัวทางความร้อนตามปกติในขณะที่ต้านทานแรงไดนามิกกะทันหัน การเลือกที่ถูกต้องขึ้นอยู่กับน้ำหนักที่คำนวณได้ ข้อกำหนดระยะชัก คุณลักษณะการเปิดใช้งาน รายละเอียดการติดตั้ง ความเข้ากันได้ของวัสดุ และมาตรฐานการออกแบบและคุณสมบัติที่เกี่ยวข้อง การรวมตัวลดขนาดเข้ากับส่วนรองรับท่อและส่วนประกอบส่วนขยายที่เหมาะสมจะช่วยสร้างระบบการควบคุมที่ประสานกัน แทนที่จะอาศัยอุปกรณ์เพียงเครื่องเดียวในการแก้ปัญหาทุกการเคลื่อนไหว
เทียนซุ่น สนับสนุนโครงการวางท่ออุตสาหกรรมด้วยโซลูชั่นลดไฮดรอลิกและผลิตภัณฑ์สนับสนุนท่อที่เกี่ยวข้อง หากคุณกำลังวางแผนการติดตั้งใหม่ อัปเกรดระบบยึดเหนี่ยวที่มีอยู่ หรือจัดหาอุปกรณ์ที่ปรับแต่งเองสำหรับสภาวะการทำงานที่มีความต้องการสูง ให้เตรียมข้อกำหนดทางเทคนิคของคุณและติดต่อเราเพื่อหารือเกี่ยวกับการกำหนดค่าที่เหมาะสม ข้อควรพิจารณาทางวิศวกรรม และตัวเลือกใบเสนอราคาเฉพาะโครงการ
