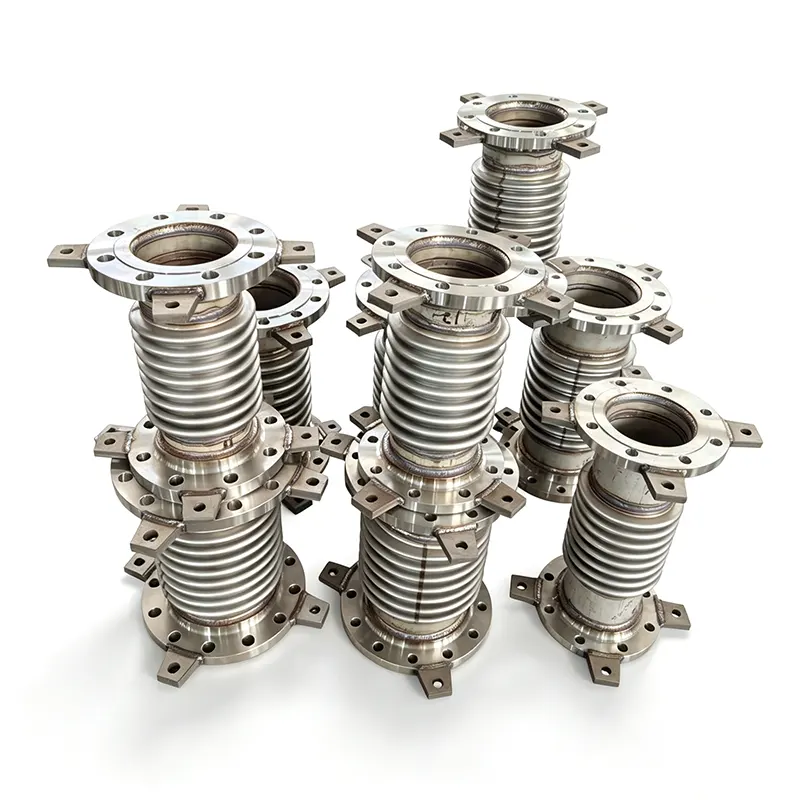

เทียนซุ่น, ผู้ผลิตชิ้นส่วนท่ออุตสาหกรรม, วัสดุสิ้นเปลืองMข้อต่อขยาย etal Bellowsโซลูชันที่ออกแบบมาเพื่อรองรับการขยายตัวเนื่องจากความร้อน ดูดซับการเคลื่อนที่ของท่อ และสนับสนุนการทำงานที่เชื่อถือได้ภายใต้สภาวะทางอุตสาหกรรมที่มีความต้องการสูง ด้วยการเลือกวัสดุเครื่องเป่าลม การกำหนดค่าการเคลื่อนไหว และอัตราแรงดันที่เหมาะสม วิศวกรสามารถลดความเครียดที่มากเกินไปของท่อ ปกป้องอุปกรณ์ที่เชื่อมต่อ และปรับปรุงประสิทธิภาพในระยะยาวของระบบท่ออุตสาหกรรม
ข้อต่อขยายของเครื่องสูบลมโลหะเป็นส่วนประกอบท่อที่ยืดหยุ่นซึ่งชดเชยการเปลี่ยนแปลงขนาดที่เกิดจากความผันผวนของอุณหภูมิ การเคลื่อนตัวทางกล และภาระการทำงานที่เลือก เครื่องเป่าลมโลหะลูกฟูกสามารถรองรับการเคลื่อนที่ในแนวแกน ด้านข้าง หรือเชิงมุม ขึ้นอยู่กับการออกแบบ การใช้งานทั่วไป ได้แก่ การผลิตไฟฟ้า การแปรรูปปิโตรเคมี การทำความร้อนแบบรวมศูนย์ การบำบัดน้ำ และการผลิตทางอุตสาหกรรม การเลือกข้อต่อที่เหมาะสมจำเป็นต้องมีการประเมินความดันในการทำงาน อุณหภูมิ ความเข้ากันได้ของของเหลว ข้อกำหนดในการเคลื่อนที่ อายุการใช้งานความล้า และสภาวะการติดตั้งอย่างรอบคอบ คู่มือนี้จะอธิบายวิธีการทำงานของข้อต่อขยายที่สูบลมโลหะ เปรียบเทียบการกำหนดค่าทั่วไป สรุปข้อควรพิจารณาในการเลือกวัสดุ และเน้นย้ำการตรวจสอบคุณภาพที่ผู้ซื้อในอุตสาหกรรมควรหารือกับซัพพลายเออร์ที่มีคุณสมบัติเหมาะสม เช่น เทียนซุ่น
ข้อต่อขยายของเครื่องสูบลมโลหะเป็นตัวเชื่อมต่อแบบยืดหยุ่นที่ติดตั้งในระบบท่อเพื่อรองรับการเคลื่อนไหวโดยยังคงรักษาขอบเขตแรงดันที่ต้องการ ส่วนประกอบหลักของมันคือเครื่องสูบลมโลหะที่มีผนังบางซึ่งประกอบขึ้นด้วยชุดลอน ลอนเหล่านี้ช่วยให้ควบคุมการเสียรูปได้โดยไม่ต้องให้ท่อทั้งหมดเคลื่อนที่ได้อย่างอิสระ
แตกต่างจากการเชื่อมต่อท่อแบบแข็งซึ่งถ่ายโอนการถ่ายเทความร้อนไปยังส่วนประกอบโดยรอบ ข้อต่อส่วนขยายที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมจะให้ตำแหน่งที่กำหนดไว้สำหรับการเคลื่อนที่ ซึ่งช่วยจัดการโหลดที่ส่งไปยังพุกท่อ ส่วนรองรับ ปั๊ม วาล์ว และเครื่องแลกเปลี่ยนความร้อน
การประกอบทั่วไปอาจรวมถึง:
การก่อสร้างที่เหมาะสมขึ้นอยู่กับโครงร่างการวางท่อ สภาพแวดล้อมการทำงาน และการคำนวณทางวิศวกรรม สำหรับข้อมูลผลิตภัณฑ์ โปรดไปที่หน้าผลิตภัณฑ์ข้อต่อขยายเครื่องเป่าลมโลหะ เทียนซุ่น
ท่ออุตสาหกรรมจะขยายตัวเมื่ออุณหภูมิสูงขึ้นและหดตัวเมื่อเย็นลง การสั่นสะเทือนของอุปกรณ์ พิกัดความเผื่อในการติดตั้ง และการเคลื่อนตัวของโครงสร้างอาจทำให้เกิดการเคลื่อนไหวเพิ่มเติมได้ หากการเปลี่ยนแปลงเหล่านี้ไม่รองรับอย่างเหมาะสม อาจเพิ่มความเครียดให้กับงานท่อและอุปกรณ์ที่เชื่อมต่อ
เครื่องเป่าลมลูกฟูกจะเปลี่ยนรูปอย่างยืดหยุ่นภายในขีดจำกัดการเคลื่อนไหวที่ออกแบบไว้ โดยดูดซับส่วนที่ระบุของการกระจัด การเคลื่อนไหวอาจเกิดขึ้นในทิศทางเดียวหรือหลายทิศทางรวมกัน ทั้งนี้ขึ้นอยู่กับโครงร่างข้อต่อ
แรงผลักดันเป็นอีกหนึ่งการพิจารณาที่สำคัญ แรงดันภายในที่กระทำต่อพื้นที่ที่มีประสิทธิผลของเครื่องเป่าลมสามารถสร้างแรงที่ต้องถูกควบคุมหรือสมดุลโดยการออกแบบระบบ อาจจำเป็นต้องใช้พุก ไกด์ ไทรด์ และการกำหนดค่าสมดุลแรงดัน ทั้งนี้ขึ้นอยู่กับการใช้งาน
ด้วยเหตุนี้ จึงควรเลือกข้อต่อขยายของเครื่องเป่าลมโลหะเป็นส่วนหนึ่งของความยืดหยุ่นของท่อโดยรวมและการวิเคราะห์ความเค้น แทนที่จะถือเป็นอุปกรณ์เสริมแบบแยกส่วน
ข้อต่อขยายของเครื่องสูบลมโลหะรองรับการแทนที่ความร้อนที่คำนวณได้ในระบบท่อร้อนและเย็น วิธีนี้สามารถช่วยลดภาระที่มากเกินไปซึ่งเกิดจากการจำกัดการขยายตัวและการหดตัวได้ หากข้อต่อมีขนาดและติดตั้งอย่างถูกต้อง
โหลดของท่อที่ไม่สามารถควบคุมได้อาจส่งผลต่อหัวฉีดปั๊ม การเชื่อมต่อวาล์ว ส่วนต่อประสานกังหัน และการเชื่อมต่อตัวแลกเปลี่ยนความร้อน ข้อต่อส่วนขยายที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมสามารถช่วยจัดการโหลดเหล่านี้ได้โดยให้การเคลื่อนไหวที่ระบุภายในการจัดวางท่อ
สแตนเลสและวัสดุเบลโลว์อัลลอยด์สูงที่เลือกสามารถระบุได้สำหรับการผสมผสานระหว่างความดัน อุณหภูมิ และตัวกลางในกระบวนการที่แตกต่างกัน เกรดวัสดุที่เหมาะสมจะต้องได้รับการยืนยันโดยเทียบกับการสัมผัสสารเคมีที่เกิดขึ้นจริงและสภาวะการทำงาน
การออกแบบตามแนวแกน สากล บานพับ กิมบอล และสมดุลแรงกด ช่วยให้รองรับการเคลื่อนไหวได้หลากหลายวิธี ช่วยให้วิศวกรสามารถจับคู่การกำหนดค่าข้อต่อกับโครงร่างการวางท่อ แทนที่จะอาศัยการออกแบบเดียวสำหรับทุกการใช้งาน
ประโยชน์เหล่านี้ขึ้นอยู่กับวิศวกรรมที่ถูกต้อง ความเข้ากันได้ของวัสดุ การรองรับที่เหมาะสม และการยึดมั่นในข้อกำหนดการติดตั้งของผู้ผลิต ข้อต่อขยายไม่สามารถชดเชยการรองรับท่อที่ไม่เพียงพอหรือระบบพุกที่ออกแบบไม่ถูกต้อง
การกำหนดค่าข้อต่อส่วนขยายที่แตกต่างกันรองรับความต้องการการเคลื่อนไหวและแรงกดที่แตกต่างกัน การทำความเข้าใจความแตกต่างเหล่านี้ช่วยให้ผู้ซื้อระบุผลิตภัณฑ์ที่เหมาะสมได้
| ประเภทข้อต่อ | ความสามารถในการเคลื่อนไหวหลัก | การพิจารณาการออกแบบโดยทั่วไป |
|---|---|---|
| ข้อต่อขยายตามแนวแกน | การบีบอัดและการยืดตามแนวแกน | ต้องใช้พุกและไกด์ที่เหมาะสมในการควบคุมระบบท่อ |
| ข้อต่อขยายสากล | การเคลื่อนไหวด้านข้างเป็นหลัก โดยมีความสามารถเชิงมุมขึ้นอยู่กับการออกแบบ | เครื่องเป่าลมสองตัวที่เชื่อมต่อกันด้วยแกนกลางช่วยให้เคลื่อนไหวได้อย่างยืดหยุ่นมากขึ้น |
| ข้อต่อขยายแบบบานพับ | การเคลื่อนที่เชิงมุมในระนาบที่กำหนด | ฮาร์ดแวร์บานพับควบคุมการเคลื่อนไหวและช่วยควบคุมแรงกด |
| ข้อต่อขยายกิมบอล | การเคลื่อนที่เชิงมุมในหลายระนาบ | ฮาร์ดแวร์กิมบอลควบคุมการหมุนในขณะที่จัดการแรงกด |
| ข้อต่อขยายที่สมดุลแรงดัน | การเคลื่อนไหวตามการกำหนดค่าเฉพาะ | ออกแบบมาเพื่อปรับสมดุลแรงกดในกรณีที่อุปกรณ์ยึดเหนี่ยวทั่วไปไม่เหมาะสม |
| ข้อต่อขยายแรงดันภายนอก | การเคลื่อนที่ตามแนวแกน ขึ้นอยู่กับการออกแบบ | อาจเหมาะสำหรับการใช้งานที่ต้องการความสามารถในการอัดตามแนวแกนมาก |
ความสามารถในการเคลื่อนที่ของโครงสร้างแต่ละรายการขึ้นอยู่กับรูปทรง โครงสร้างเครื่องเป่าลม ความดัน อุณหภูมิ และความล้า วิศวกรควรยืนยันการเคลื่อนไหวรวมที่อนุญาต แทนที่จะเพิ่มพิกัดการเคลื่อนไหวแต่ละรายการโดยไม่มีการตรวจสอบ
การเลือกใช้วัสดุส่งผลต่อความต้านทานการกัดกร่อน ความสามารถด้านอุณหภูมิ ความยืดหยุ่น และประสิทธิภาพความล้า ข้อกำหนดที่ถูกต้องต้องคำนึงถึงตัวกลางของกระบวนการตลอดจนสภาพทางกลที่เกิดขึ้นระหว่างการทำงาน
ข้อมูลผลิตภัณฑ์ที่เผยแพร่ของ Tianshun แสดงรายการตัวเลือกทั่วไปดังต่อไปนี้ สิ่งเหล่านี้เป็นช่วงอ้างอิงและไม่ควรตีความว่าเป็นการให้คะแนนพร้อมกันสำหรับทุกการออกแบบ
| พารามิเตอร์ | ช่วงทั่วไปหรือตัวเลือกที่เผยแพร่ | สิ่งที่ผู้ซื้อควรยืนยัน |
|---|---|---|
| เส้นผ่านศูนย์กลางที่กำหนด | DN50–DN3000; อาจพิจารณาขนาดที่ใหญ่กว่าหรือไม่ได้มาตรฐาน | ขนาดการเชื่อมต่อจริง ความยาวแบบเผชิญหน้า และข้อกำหนดในการวาดภาพ |
| แรงกดดันในการออกแบบ | PN10, PN16, PN25, PN40 | ระดับแรงดันที่อุณหภูมิการทำงานที่กำหนด |
| อุณหภูมิการออกแบบ | -196°ซ ถึง +800°ซ | อุณหภูมิที่อนุญาตสำหรับวัสดุและการก่อสร้างที่เลือก |
| วัสดุสูบลม | SS304, SS316L, Inconel 625 และตัวเลือกอื่นๆ | ความเข้ากันได้ของการกัดกร่อนและการรับรองวัสดุ |
| การเชื่อมต่อ | ปลายเป็นหน้าแปลนหรือแบบเชื่อม | มาตรฐานหน้าแปลน ขนาด และข้อกำหนดในการเชื่อมที่ใช้บังคับ |
| ชีวิตที่เหนื่อยล้า | 1,000, 3,000 หรือ 5,000 รอบสำหรับการออกแบบที่ระบุ | อายุการใช้งานของวงจรที่คำนวณได้ภายใต้สภาวะการเคลื่อนไหวและแรงดันที่เกิดขึ้นจริง |
ความดัน อุณหภูมิ และการเคลื่อนไหวที่อนุญาตจริงต้องได้รับการตรวจสอบสำหรับข้อต่อที่เลือก พารามิเตอร์เหล่านี้พึ่งพาอาศัยกัน และค่าที่ต้องการมากที่สุดในหมวดหมู่หนึ่งจะไม่ใช้โดยอัตโนมัติเมื่อเงื่อนไขการทำงานอื่นเปลี่ยนแปลง
ข้อต่อขยายของเครื่องสูบลมโลหะถูกนำมาใช้ในอุตสาหกรรมต่างๆ ซึ่งมีความสำคัญในการควบคุมการเคลื่อนที่ของท่อและการบรรจุที่เชื่อถือได้
สำหรับแต่ละการใช้งาน วิศวกรควรประเมินองค์ประกอบของของไหล แรงดันการออกแบบ อุณหภูมิในการทำงาน รอบการเริ่มต้นและปิดเครื่อง การสั่นสะเทือน และโหลดชั่วคราวที่อาจเกิดขึ้น รายละเอียดเหล่านี้จะกำหนดว่าข้อต่อของเครื่องสูบลมโลหะมีความเหมาะสมหรือไม่ และควรระบุการกำหนดค่าแบบใด
กระบวนการคัดเลือกที่เชื่อถือได้เริ่มต้นด้วยข้อมูลการปฏิบัติงานที่แม่นยำ การเลือกข้อต่อตามเส้นผ่านศูนย์กลางท่อที่กำหนดเท่านั้นอาจส่งผลให้ความสามารถในการเคลื่อนที่ไม่เพียงพอหรือระดับแรงดันที่ไม่เหมาะสม
เทียนซุ่น นำเสนอตัวเลือกข้อต่อขยายเครื่องสูบลมโลหะแบบมาตรฐานและแบบกำหนดเอง สำหรับระบบที่ไม่ได้มาตรฐาน การแบ่งปันแบบท่อและข้อมูลการปฏิบัติงานจะช่วยให้ทีมวิศวกรประเมินการกำหนดค่าและข้อกำหนดที่จำเป็นได้
แม้แต่ข้อต่อขยายที่ออกแบบอย่างถูกต้องก็อาจเสียหายก่อนเวลาอันควรได้หากติดตั้งไม่ถูกต้องหรือถูกเคลื่อนย้ายนอกขีดจำกัดที่ระบุ การติดตั้งและบำรุงรักษาควรเป็นไปตามแบบที่ได้รับอนุมัติและคำแนะนำของผู้ผลิต
ในระหว่างการให้บริการ ให้ตรวจสอบการเสียรูป การกัดกร่อน การรั่วไหล การสั่นสะเทือนที่ผิดปกติ และความเสียหายต่อส่วนประกอบป้องกันที่มองเห็นได้ ตรวจสอบการเปลี่ยนแปลงในสภาพการทำงานที่อาจส่งผลต่ออายุความล้าหรือความสามารถในการเคลื่อนไหว ช่วงเวลาการตรวจสอบควรขึ้นอยู่กับความเข้มงวดในการให้บริการ ความวิกฤตของอุปกรณ์ และโปรแกรมการบำรุงรักษาที่เกี่ยวข้อง
สำหรับระบบแรงดันสูง อุณหภูมิสูง หรือสื่ออันตราย การตรวจสอบและซ่อมแซมควรได้รับการจัดการโดยบุคลากรที่มีคุณสมบัติตามขั้นตอนความปลอดภัยที่เกี่ยวข้อง ไม่ควรส่งคืนเครื่องสูบลมที่ชำรุดให้กลับมาใช้งานได้หากไม่มีการประเมินทางวิศวกรรมที่เหมาะสม
วัตถุประสงค์หลักคือเพื่อรองรับการเคลื่อนที่ของท่อที่ระบุซึ่งเกิดจากการขยายตัวทางความร้อน การหดตัว หรือการเคลื่อนตัวอื่นๆ ในขณะที่ช่วยจัดการโหลดที่ส่งผ่านระบบท่อ
ข้อต่อขยายแนวแกนรองรับการบีบอัดและขยายตามแนวกึ่งกลางท่อเป็นหลัก ข้อต่อขยายอเนกประสงค์ใช้องค์ประกอบสูบลมสองตัวที่คั่นด้วยแกนกลางเพื่อรองรับการเคลื่อนไหวด้านข้างที่มากขึ้น โดยมีความสามารถเชิงมุมเพิ่มเติมขึ้นอยู่กับการออกแบบ
ไม่มีวัสดุใดที่ดีที่สุดสำหรับทุกการใช้งาน SS304, SS316L, SS321, Inconel 625 และโลหะผสมอื่น ๆ อาจเหมาะสมภายใต้เงื่อนไขที่แตกต่างกัน การเลือกควรขึ้นอยู่กับความเข้ากันได้ของของเหลว อุณหภูมิ ความดัน ข้อกำหนดด้านความล้า และการประเมินทางวิศวกรรมของผู้ผลิต
อายุการใช้งานขึ้นอยู่กับจำนวนและขนาดของรอบการเคลื่อนที่ ความดัน อุณหภูมิ การกัดกร่อน การสั่นสะเทือน คุณภาพการติดตั้ง และการบำรุงรักษา ขอการคำนวณอายุการใช้งานความล้าสำหรับขอบเขตการทำงานที่ระบุ แทนที่จะอาศัยการประมาณการอายุการใช้งานสากล
ไม่ ข้อต่อขยายโดยทั่วไปไม่ได้ทดแทนความจำเป็นในการรองรับท่อ พุก และตัวกั้นที่เหมาะสม ส่วนประกอบเหล่านี้จะควบคุมน้ำหนักของท่อ การวางแนว และการเคลื่อนตัวของท่อ เพื่อให้ข้อต่อทำงานได้ภายในขีดจำกัดการออกแบบ
ข้อมูลผลิตภัณฑ์ของ Tianshun อธิบายถึงการออกแบบมาตรฐานและการออกแบบที่กำหนดเอง รวมถึงขนาดที่ไม่ได้มาตรฐานและตัวเลือกวัสดุที่แตกต่างกัน ผู้ซื้อควรจัดเตรียมแบบร่าง สภาพการทำงาน ข้อกำหนดในการเคลื่อนไหว และรายละเอียดการเชื่อมต่อ เพื่อยืนยันความเป็นไปได้และรับใบเสนอราคาเฉพาะการออกแบบ
ข้อต่อขยาย Metal Bellows เป็นส่วนประกอบสำคัญในระบบท่ออุตสาหกรรมที่ต้องรองรับการเคลื่อนตัวด้วยความร้อน จัดการการเคลื่อนที่ และปกป้องอุปกรณ์ที่เชื่อมต่อจากโหลดทางกลที่มากเกินไป ประสิทธิภาพที่เชื่อถือได้ขึ้นอยู่กับการเลือกวัสดุเครื่องเป่าลมที่เหมาะสม การกำหนดค่าการเคลื่อนไหว ระดับแรงดัน และอายุการใช้งานความล้า ในขณะเดียวกันก็รับประกันการออกแบบการติดตั้งและรองรับที่ถูกต้อง Tianshun นำเสนอโซลูชันมาตรฐานและแบบกำหนดเองสำหรับข้อกำหนดด้านท่ออุตสาหกรรมที่หลากหลาย พร้อมด้วยตัวเลือกการตรวจสอบย้อนกลับและการตรวจสอบวัสดุที่อธิบายไว้ในข้อมูลผลิตภัณฑ์ เพื่อระบุการกำหนดค่าที่เหมาะสมสำหรับโครงการของคุณ โปรดตรวจสอบข้อกำหนดเฉพาะของข้อต่อขยายเครื่องเป่าลมโลหะ Tianshun และติดต่อเราด้วยพารามิเตอร์การปฏิบัติงาน ภาพวาดทางเทคนิค และข้อกำหนดในการจัดซื้อ เพื่อหารือเกี่ยวกับการเลือกวัสดุ การออกแบบที่ปรับแต่งได้ และโซลูชันที่ปรับให้เหมาะกับระบบไปป์ไลน์ของคุณ
