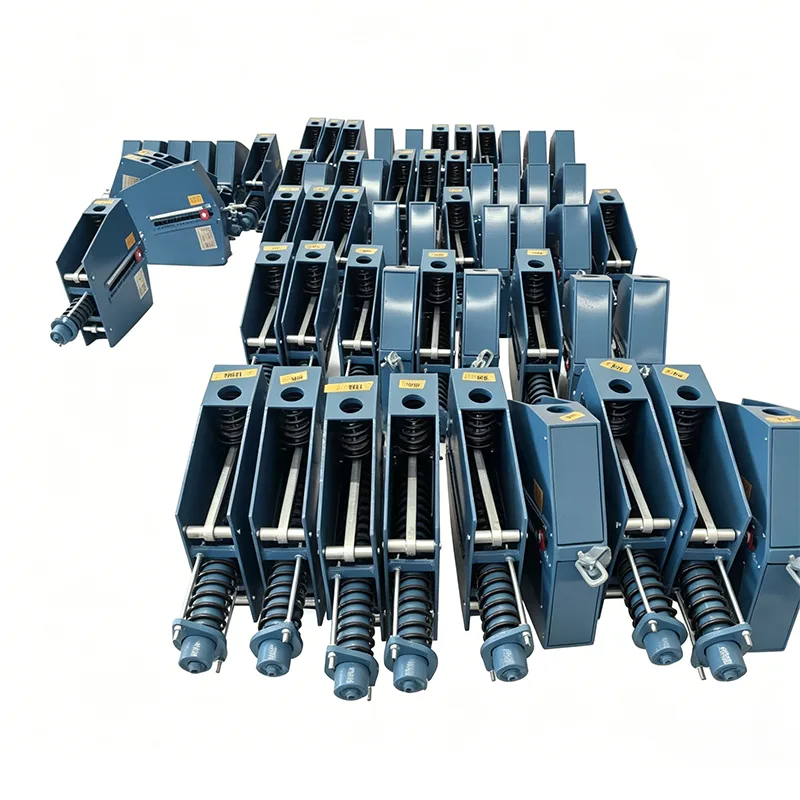

ไม้แขวนเสื้อสปริงคงที่ของโรงไฟฟ้าพลังความร้อน

ในระบบท่อไอน้ำ-น้ำ ก๊าซไอเสีย-อากาศ และระบบท่อถ่านหินบดที่ซับซ้อนของโรงไฟฟ้าพลังความร้อน การแทนที่ด้วยความร้อนของท่อที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงถือเป็นแกนหลักที่ซ่อนเร้นอันตรายที่คุกคามความปลอดภัยของระบบ Yangzhou Tianshun Pipeline Technology Co., Ltd. ได้รับการสนับสนุนจากการสะสมทางเทคนิคในด้านการสนับสนุนท่อส่งก๊าซมากว่า 14 ปี ได้พัฒนาเครื่องแขวนสปริงคงที่ของโรงไฟฟ้าพลังความร้อนเป็นพิเศษสำหรับสภาพการทำงานของพลังงานความร้อน ได้รับการออกแบบตามหลักการของสมดุลโมเมนต์ ผลิตภัณฑ์นี้ให้แรงรองรับคงที่อย่างต่อเนื่องเมื่อมีการแทนที่ความร้อนในแนวตั้งเกิดขึ้นในท่อ ดูดซับและชดเชยความเครียดจากการเคลื่อนที่อย่างมีประสิทธิภาพ ป้องกันไม่ให้ท่อและอุปกรณ์เชื่อมต่อได้รับความเสียหายจากความเครียดเพิ่มเติม และรับประกันการทำงานที่ปลอดภัยในระยะยาวของโรงไฟฟ้า

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะไม้แขวนเสื้อสปริงคงที่	ตัวอย่าง
รุ่น/ซีรีย์	PH, LH, CA, CS, TH
ความสามารถในการรับน้ำหนัก (ขณะทำงาน)	0.1 กิโลนิวตัน - 500 กิโลนิวตัน
การเดินทางทั้งหมด	50 มม., 100 มม., 200 มม., 400 มม
การเดินทางที่เกิดขึ้นจริง	สูงถึง 600 มม
โหลดเบี่ยงเบน (ความคลาดเคลื่อน)	±5% (มาตรฐาน) / ±3% (ความแม่นยำสูง)
ตำแหน่งการติดตั้ง	แนวนอน / แนวตั้ง
ที่อยู่อาศัยเสร็จสิ้น	จุ่มร้อนชุบสังกะสี / อีพ็อกซี่
อุณหภูมิในการทำงาน	-20°C ถึง +80°C (โดยรอบ)
วัสดุคอยล์สปริง	60Si2Mn / 50CrVA
ช่วงการปรับโหลด	±10% (การปรับสนาม)

การประยุกต์ใช้ทางวิศวกรรมและการรับรู้มูลค่า

ระบบท่อในโรงไฟฟ้าพลังความร้อนมีข้อกำหนดที่สูงมากสำหรับความน่าเชื่อถือของชิ้นส่วนรองรับ เมื่อออกแบบไม้แขวนเสื้อแบบสปริงคงที่สำหรับโรงไฟฟ้าพลังความร้อน เราได้นำประเด็นปัญหาทางวิศวกรรมเชิงปฏิบัติมาพิจารณาอย่างเต็มที่:

การขจัดความเครียดเพิ่มเติม: ภายในช่วงการเคลื่อนที่ของโหลดที่ระบุ โมเมนต์สปริงและโมเมนต์โหลดจะรักษาความสมดุลแบบไดนามิกอยู่เสมอ หลีกเลี่ยงการเสียรูปของท่อหรือการรั่วไหลของข้อต่อที่เกิดจากการขยายตัวเนื่องจากความร้อนและการหดตัวเนื่องจากความเย็น

การตั้งค่าสถานะความเย็นที่แม่นยำ: ผู้ผลิตดำเนินการตั้งค่าการบีบอัดล่วงหน้าอย่างเคร่งครัดตามโหลดการติดตั้งที่ผู้ใช้ให้มา และแก้ไขแผ่นตัวบ่งชี้ที่ตำแหน่งการทำงานในสภาวะเย็นตามทฤษฎีผ่านบล็อกการวางตำแหน่ง เพื่อให้มั่นใจว่าสปริงจะอยู่ในสถานะเข้มงวดชั่วคราวระหว่างการติดตั้งที่ไซต์งาน และหลีกเลี่ยงความเครียดจากอุบัติเหตุระหว่างการก่อสร้าง

การตรวจสอบการทำงานและการบำรุงรักษาที่ใช้งานง่าย: การออกแบบแผ่นบ่งชี้การกระจัดภายนอกช่วยให้เจ้าหน้าที่ปฏิบัติงานและบำรุงรักษาสามารถตรวจสอบได้โดยสังหรณ์ใจว่าการเคลื่อนตัวของสปริงรองรับภายใต้ภาระงานนั้นสอดคล้องกับการออกแบบหลังจากที่ไปป์ไลน์ถูกใช้งานตามปกติหรือไม่ ซึ่งช่วยอำนวยความสะดวกในการบำรุงรักษาเชิงป้องกัน

ข้อกำหนดการควบคุมคุณภาพและการติดตั้งที่เข้มงวด

ผลิตภัณฑ์ทุกชิ้นได้รับการทดสอบอย่างเต็มที่ภายในบริษัทก่อนจัดส่ง

ก่อนจัดส่ง ผลิตภัณฑ์แต่ละรายการจะต้องผ่านโปรแกรมการทดสอบภายในบริษัทที่สมบูรณ์ โปรแกรมนี้ครอบคลุมการตรวจสอบมิติและการมองเห็น PMI (การระบุวัสดุที่เป็นบวก) การทดสอบความแข็ง การทดสอบแบบไม่ทำลาย MT/PT หากมี การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ รายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR) มาพร้อมกับการจัดส่ง

การทดสอบภายในองค์กรนี้ไม่ใช่การทดสอบโดยบุคคลที่สามที่ได้รับการรับรองจาก ILAC

หากจำเป็นต้องมีการทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการ ก็สามารถจัดเตรียมแยกต่างหากเป็นบริการเสริมได้

บริการตรวจสอบโดยบุคคลที่สามเพิ่มเติม (อ้างแยกกัน)

1. การทดสอบวัสดุ

มีการวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

สามารถจัดให้มีการทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมเส้นโค้งการกระจัดโหลดด้วย

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

สิ่งที่ทำให้เราแตกต่าง

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

เพื่อความแม่นยำในการโหลด มาตรฐานการทดสอบ และระบบเอกสาร เราใช้ระบบรองรับท่อสากลของ LISEGA เป็นเกณฑ์มาตรฐานของเรา

มากกว่าผู้ผลิตในประเทศมาตรฐาน

ผู้ผลิตในประเทศที่ได้มาตรฐานมักเป็นผู้จัดหาเฉพาะผลิตภัณฑ์เท่านั้น เราพัฒนาไปอีกขั้นด้วยการสร้างเส้นโค้งการกระจัดของโหลดกับสปริงทุกตัว นอกจากนี้เรายังช่วยจัดเตรียมการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบพยาน และเราสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

เหตุใดจึงเลือกไม้แขวนสปริงคงที่ของโรงไฟฟ้าพลังความร้อนของ Tianshun

ประสบการณ์โครงการโรงไฟฟ้าพลังความร้อนที่หลากหลาย: ผลิตภัณฑ์ดังกล่าวใช้กันอย่างแพร่หลายในท่อส่งไอน้ำและระบบกันสะเทือนของอุปกรณ์หม้อไอน้ำของโรงไฟฟ้าพลังความร้อนทั้งในและต่างประเทศ และทนทานต่อการทดสอบรอบการเริ่มต้นและปิดเครื่องหลายหน่วย

การสนับสนุนด้านวิศวกรรมที่ปรับแต่งได้: เราให้บริการทางเทคนิคแบบครบวงจรตั้งแต่การคำนวณความเค้นของท่อ การเลือกประเภท และการจับคู่ ไปจนถึงคำแนะนำในการติดตั้งถึงสถานที่ เพื่อให้มั่นใจว่าการสนับสนุนแต่ละรายการจะตรงกับสภาพการทำงานอย่างแม่นยำ

การส่งมอบห่วงโซ่อุปทานที่มั่นคง: ด้วยการใช้สายการผลิตอัตโนมัติและอุปกรณ์ทดสอบที่สมบูรณ์ที่ฐานมณฑลเจียงซูของเรา เราจึงรับประกันการส่งมอบวัสดุที่ตรงเวลาและมีคุณภาพสูงสำหรับโครงการโรงไฟฟ้าพลังความร้อนชุดใหญ่

การสนับสนุนตลอดอายุการใช้งาน: เราสร้างไฟล์โครงการพิเศษและให้คำแนะนำในการประเมินสภาพและการเปลี่ยนทดแทนในระหว่างการบำรุงรักษาการปิดเครื่อง ซึ่งจะช่วยลดความเสี่ยงในการดำเนินงานและการบำรุงรักษาของโรงไฟฟ้า

รับการสนับสนุนด้านเทคนิคทันที:

Yangzhou Tianshun Pipeline Technology Co., Ltd. มุ่งมั่นที่จะมอบการรับประกันการสนับสนุนไปป์ไลน์ที่มั่นคงและเชื่อถือได้สำหรับองค์กรพลังงานความร้อนระดับโลกด้วยไม้แขวนสปริงคงที่ของโรงไฟฟ้าพลังความร้อนมาตรฐานสูง!
