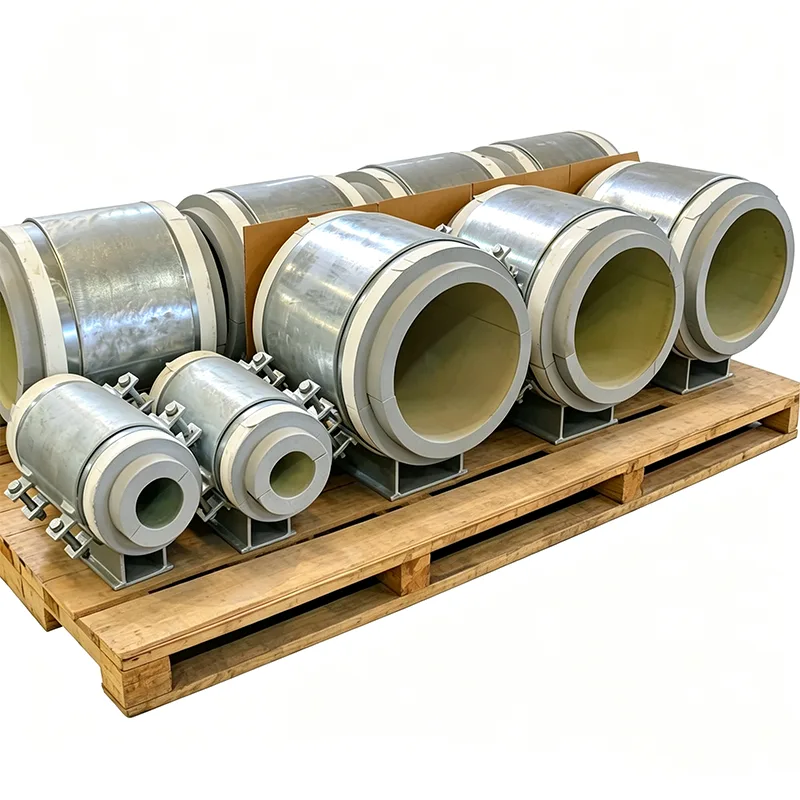

รองรับท่อหุ้มฉนวนสำเร็จรูปที่ฐาน

ฉนวนที่ผลิตจากสนามรอบส่วนรองรับท่อทำให้เกิดจุดอ่อนในระบบฉนวนล่วงหน้าใดๆ ส่วนรองรับท่อหุ้มฉนวนแบบติดฐานของ Yangzhou Tianshun มาถึงเป็นหน่วยเดียวที่สร้างจากโรงงานพร้อมบล็อกฉนวนที่ห่อหุ้มอย่างสมบูรณ์ แผงกั้นไอในตัว และแผ่นสไลด์เสริม — ลดแรงงานในไซต์ ขจัดสะพานระบายความร้อน และเร่งการติดตั้ง ขอใบเสนอราคา ส่งข้อมูลจำเพาะเกี่ยวกับฉนวนของคุณ หรือหารือเกี่ยวกับข้อกำหนดของโครงการของคุณ

ในโครงการท่อหุ้มฉนวนล่วงหน้า เช่น การทำความร้อนแบบรวมศูนย์ เครือข่ายการทำความเย็น หรือท่อร้อนและเย็นทางอุตสาหกรรม ระบบฉนวนจะแข็งแกร่งพอๆ กับจุดที่อ่อนแอที่สุดเท่านั้น สถานที่สนับสนุนมักจะเป็นจุดอ่อนนั้น ฉนวนสำหรับการผลิตภาคสนามรอบรองเท้าท่อ การตัดวัสดุบล็อกตามขนาด และการปิดผนึกแผงกั้นไอในตำแหน่งที่น่าอึดอัดใจต้องใช้เวลา ขึ้นอยู่กับทักษะของผู้ติดตั้งเป็นอย่างมาก และเป็นเรื่องยากที่จะตรวจสอบอย่างถูกต้องเมื่อการหุ้มดำเนินต่อไป

ตัวรองรับท่อหุ้มฉนวนสำเร็จรูปที่ฐานช่วยลดการทำงานของไซต์ บล็อกฉนวนรับน้ำหนักได้รับการเชื่อมติดจากโรงงานภายในโครงรองรับที่เป็นโลหะ และปิดผนึกไว้ภายในแจ็คเก็ตต่อเนื่องก่อนที่จะออกจากโรงงานของเรา ส่วนประกอบมาถึงที่ไซต์งานเป็นหน่วยเดียวที่พร้อมติดตั้ง: ยึดเข้ากับฐานรากหรืองานเหล็ก วางท่อ และเชื่อมต่อฉนวนของท่อที่อยู่ติดกันโดยตรงกับปลอกปิดผนึกในตัวของตัวรองรับ เราได้ผลิตส่วนรองรับเหล่านี้ที่โรงงานในเมืองหยางโจวของเรามาตั้งแต่ปี 2012 สำหรับโครงการที่มีความสม่ำเสมอ ความเร็ว และประสิทธิภาพของฉนวนในระยะยาวไม่สามารถต่อรองได้

สิ่งที่คุณจะได้รับจากการประกอบจากโรงงานเพียงแห่งเดียว

ส่วนรองรับท่อหุ้มฉนวนสำเร็จรูปที่ฐานแต่ละอันประกอบด้วยชั้นรวมสามชั้น:

แผ่นฐานเหล็กแข็งพร้อมรูสลักเกลียวที่เจาะไว้ล่วงหน้า ซึ่งมีขนาดตามข้อกำหนดการรับน้ำหนักทางโครงสร้างและแผ่นดินไหว

บล็อกฉนวนความหนาแน่นสูงที่เลือกไว้สำหรับอุณหภูมิการทำงาน โดยยึดไว้ภายในตัวเครื่องโลหะทั้งหมด สำหรับบริการที่ร้อนสูงถึง 140°C โดยทั่วไปเราจะใช้โพลียูรีเทนความหนาแน่นสูง (PUR) หรือโพลิไอโซไซยานูเรต (PIR) สำหรับการใช้งานน้ำเย็นและอุณหภูมิต่ำกว่าศูนย์ จะใช้กระจกเซลลูล่าร์เซลล์ปิดหรือ PIR ที่มีพิกัดบริการที่อุณหภูมิต่ำ

แท่นวางหรืออานของท่อที่กระจายโหลดไปยังบล็อกฉนวน ซึ่งยึดไว้ด้วยกลไกเพื่อป้องกันการหมุนหรือการยก แท่นได้รับการออกแบบให้มีรัศมีตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ และมีไลเนอร์ป้องกันเพื่อป้องกันความเสียหายของสารเคลือบ

ส่วนประกอบโลหะทั้งหมดชุบสังกะสีแบบจุ่มร้อนเป็นมาตรฐาน โดยมีสแตนเลสสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เนื่องจากบล็อกฉนวนถูกเชื่อมติดกันภายใต้เงื่อนไขของโรงงานที่ได้รับการควบคุม เส้นทางการรับแรงอัดจึงตั้งฉากอย่างสมบูรณ์แบบ และไม่มีช่องว่างอากาศที่จะทำให้สูญเสียความร้อนจากการพาความร้อนหรือความชื้นเคลื่อนตัวเมื่อเวลาผ่านไป

ไม่มีสะพานความร้อน ไม่มีการรั่วไหลของไอ

คุณลักษณะที่กำหนดของส่วนรองรับนี้คือแผ่นฐานเหล็กและแท่นวางท่อไม่เคยสัมผัสกัน บล็อกฉนวนรับน้ำหนักท่อเต็มและทำหน้าที่เป็นตัวแบ่งความร้อน บนท่อเย็น นั่นหมายความว่าไม่มีน้ำค้างแข็งบนแผ่นฐานหรือเหล็กโครงสร้างด้านล่าง บนท่อร้อน หมายความว่าไม่มีการสูญเสียความร้อนไปยังฐานราก

สำหรับแผงกั้นไอ เราประกอบส่วนรองรับด้วยหน้าแปลนซีลโลหะแบบรวมรอบปริมณฑล แจ็คเก็ตฉนวนท่อที่ใช้เฉพาะไซต์งาน ไม่ว่าจะเป็นแผ่นโลหะพันเกลียวหรือปลอกหดด้วยความร้อน จะชนกับหน้าแปลนนี้และปิดผนึกด้วยกาวหรือเทป ทำให้เกิดซีลไออย่างต่อเนื่องและสามารถตรวจสอบได้ นอกจากนี้ เรายังตัดฉนวนรองรอบๆ ตัวรองรับไว้ล่วงหน้า เพื่อให้ทีมงานที่ไซต์งานไม่ต้องปรับเปลี่ยนส่วนของฉนวนได้ทันที

เมื่อการเคลื่อนไหวจำเป็นต้องเกิดขึ้นที่แนวรับ

ในแนวฉนวนสำเร็จรูปหลายเส้น ท่อจะต้องเลื่อนผ่านส่วนรองรับในขณะที่ท่อขยายและหดตัว เราสามารถรวมพื้นผิวเลื่อนที่มีแรงเสียดทานต่ำเข้ากับส่วนรองรับที่ติดตั้งที่ฐานได้โดยไม่กระทบต่อฉนวน แผ่นเหล็กสแตนเลสขัดเงาจะถูกเชื่อมติดกับด้านล่างของบล็อกฉนวน โดยจับคู่กับแผ่น PTFE หรือกราไฟท์ที่ด้านบนของแผ่นฐาน ชุดสไลด์ทั้งหมดถูกปิดอยู่ภายในตัวรองรับที่ปิดสนิท ดังนั้นจึงไม่มีฝุ่นหรือความชื้นสามารถเข้าถึงพื้นผิวเลื่อนได้ ช่วงการเคลื่อนที่ของการออกแบบได้รับการคำนวณเพื่อให้ตรงกับการวิเคราะห์ความเค้นของท่อ โดยมีความปลอดภัยสูง

เอกสารที่ตรงกับคุณภาพของผลิตภัณฑ์

คำสั่งสนับสนุนที่หุ้มฉนวนล่วงหน้าทุกคำสั่งจาก Tianshun รวมถึง:

ใบรับรองวัสดุ EN 10204 ประเภท 3.1 สำหรับเหล็กโครงสร้างและสลักเกลียวทั้งหมด

เอกสารข้อมูลวัสดุฉนวนที่แสดงการนำความร้อน กำลังรับแรงอัด และความสามารถในการซึมผ่านของไอน้ำที่อุณหภูมิการออกแบบ

รายงานการตรวจสอบมิติที่ยืนยันความหนาของบล็อก ขนาดของแผ่นฐาน และความสูงโดยรวมและการจัดแนวของชุดประกอบ

บันทึกการผลิตของโรงงานแสดงสภาวะแวดล้อมระหว่างการติดและการแข็งตัว ซึ่งมีความสำคัญอย่างยิ่งต่อความสมบูรณ์ของการยึดเกาะในระยะยาว

การใช้งานทั่วไป

เครือข่ายการทำความร้อนและความเย็นแบบเขตพื้นที่ซึ่งมีระบบท่อบอนด์หุ้มฉนวนสำเร็จรูปเป็นมาตรฐาน

ชั้นวางท่อหุ้มฉนวนสำเร็จรูปแบบฝังและเหนือพื้นดินในโรงงานอุตสาหกรรม

ท่อ LNG และไครโอเจนิกส์ซึ่งมีแผงกั้นไอปิดผนึกจากโรงงานช่วยลดความล่าช้าในการทดสอบเดินเครื่องได้อย่างมาก

สถานประกอบการด้านอาหารและยาที่ต้องการพื้นผิวรองรับที่สะอาดและถูกสุขลักษณะ

โครงการใดๆ ที่การลดแรงงานฉนวนนอกสถานที่ถือเป็นต้นทุนที่วัดได้และผลประโยชน์ตามกำหนดเวลา

เหตุใดจึงเลือก Tianshun สำหรับการรองรับแบบหุ้มฉนวนล่วงหน้า

เราไม่ถือว่าฉนวนเป็นเพียงความคิดในภายหลัง และเราไม่เพียงแค่ยัดบล็อกลงในรองเท้ามาตรฐานเท่านั้น ทีมวิศวกรภายในของเราจะพิจารณาขนาดท่อ ข้อมูลจำเพาะของฉนวน และน้ำหนักของโครงสร้าง และกำหนดค่าส่วนรองรับแต่ละส่วนเพื่อให้บล็อกฉนวนทำงานภายใต้ความเค้นอัดที่อนุญาต ทีมงานประจำไซต์งานสามารถดำเนินการกั้นไอระเหยได้โดยไม่ต้องด้นสด และแผ่นฐานตรงกับการจัดเรียงเหล็กโยธาหรือเหล็กโครงสร้างของคุณ วิธีการออกแบบที่คำนึงถึงความสำคัญเป็นอันดับแรก ผสมผสานกับประสบการณ์ 14 ปีของเราและอัตราการสั่งซื้อซ้ำที่สูงกว่า 70% ช่วยให้มั่นใจได้ว่าคุณจะได้รับการรองรับที่ช่วยรักษาความร้อนในจุดที่เป็นอยู่และไม่มีการควบแน่น

คำถามที่พบบ่อย

ถาม: สามารถเปลี่ยนฉนวนบล็อกได้หากเสียหายหรือไม่

ตอบ: มันถูกเชื่อมและห่อหุ้มไว้ ทำให้การเปลี่ยนสนามทำไม่ได้ เราขอแนะนำให้สั่งซื้อชุดประกอบอะไหล่สำหรับสถานที่สำคัญ โครงสร้างเหล็กที่แข็งแกร่งช่วยลดความเสี่ยงที่จะเกิดความเสียหายระหว่างการหยิบจับ

ถาม: รองรับช่วงอุณหภูมิใด

ตอบ: ตั้งแต่ -196°C ถึง +140°C สำหรับการผสม PIR/กระจกเซลลูลาร์มาตรฐาน สำหรับอุณหภูมิที่สูงขึ้น สามารถใช้บล็อกแคลเซียมซิลิเกตได้

ถาม: ฉันจำเป็นต้องจัดเตรียมแผ่นสไลด์ของตัวเองหรือไม่?

ตอบ: ไม่ได้ เราสามารถรวมแผ่นสไลด์ระหว่างการผลิตได้ และพื้นผิวเลื่อนยังคงปิดผนึกอยู่ภายในตัวรองรับ

ถาม: ฉันจะปิดผนึกฉนวนท่อเข้ากับส่วนรองรับของคุณได้อย่างไร

ตอบ: เรามีปลอกโลหะปิดผนึกไว้รอบส่วนรองรับ ทีมงานไซต์งานของคุณเพียงแค่บุฉนวนหุ้มท่อเข้ากับปลอกหุ้มนี้แล้วปิดผนึกด้วยเทปกาวหรือมาสติกมาตรฐานไซต์งาน

ถาม: มีมาตรฐานอะไรบ้าง?

A: การผลิตเหล็กเป็น MSS SP-58/69 บล็อกฉนวนเป็นไปตามมาตรฐาน EN 14305 (กระจกเซลลูลาร์) หรือ EN 13165 (PUR/PIR) เรายังปฏิบัติตามรหัสโครงการเฉพาะ เช่น EN 253 สำหรับท่อทำความร้อนแบบรวมศูนย์ได้ด้วย
