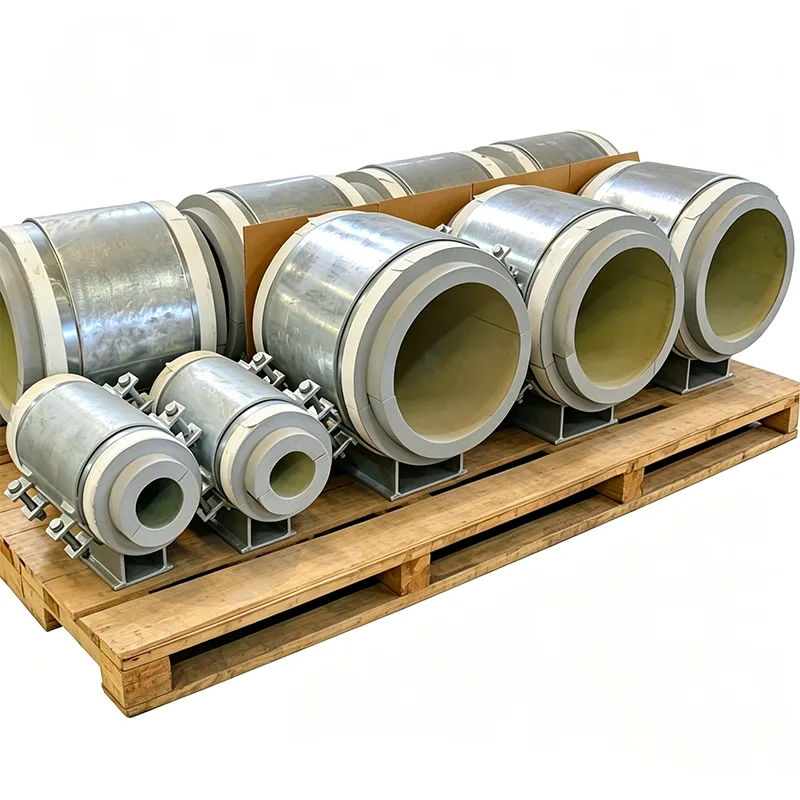

ส่วนรองรับท่อสำหรับบริการไครโอเจนิก

ในระบบท่อไครโอเจนิกส์ แม้แต่ความผิดพลาดเล็กน้อยในการออกแบบส่วนรองรับก็อาจนำไปสู่การแตกหักที่เปราะ ความร้อนที่เพิ่มขึ้นมากเกินไป หรือการโหลดที่เป็นอันตรายบนอุปกรณ์ที่เชื่อมต่อ ที่ Yangzhou Tianshun เราได้ออกแบบท่อรองรับสำหรับขบวนการทำให้เป็นของเหลว LNG สถานีเก็บเอทิลีน และหน่วยแยกอากาศมาตั้งแต่ปี 2012 เราเข้าใจดีว่าการสนับสนุนในบริการนี้ไม่ใช่แค่ชิ้นส่วนเหล็ก แต่เป็นการประกอบที่ได้รับการคำนวณอย่างรอบคอบ ซึ่งจะต้องรับมือกับการหดตัวด้วยความเย็น รักษาความสมบูรณ์ของฉนวน และคงสภาพโครงสร้างให้แข็งแรงมานานหลายทศวรรษ

การเลือกใช้วัสดุที่คำนึงถึงความปลอดภัยเป็นอันดับแรก

ส่วนรองรับท่อสำหรับบริการไครโอเจนิกทั้งหมดของเราผลิตจากวัสดุที่คงความเหนียวไว้ที่อุณหภูมิการทำงานต่ำที่สุด สำหรับเส้นทางการรับน้ำหนักที่เป็นโลหะ โดยทั่วไปเราจะใช้สลักเกลียว ASTM A320 L7, สแตนเลส 304L หรือ 316L สำหรับตัวแคลมป์ และเหล็กกล้าคาร์บอนอุณหภูมิต่ำ (A350 LF2) ในกรณีที่เงื่อนไขการออกแบบเอื้ออำนวย ความร้อนทุกครั้งของวัสดุได้รับการทดสอบแรงกระแทกที่อุณหภูมิต่ำสุดของการออกแบบ — ค่า Charpy V-notch ระบุไว้เป็นมาตรฐานในแพ็คเกจเอกสารของคุณ ไม่ใช่เฉพาะเมื่อมีการร้องขอเท่านั้น

ออกแบบมาเพื่อการหดตัวด้วยความเย็นและการเปลี่ยนแปลงโหลด

เมื่อท่อ LNG ยาว 30 เมตร เย็นลงจากอุณหภูมิแวดล้อมถึง -162°C ท่อสามารถหดตัวได้มากกว่า 50 มม. ชุดอุปกรณ์พยุงของเราได้รับการกำหนดค่าเพื่อให้เคลื่อนไหวได้โดยไม่ทำให้เกิดความเครียดทุติยภูมิ เรานำเสนอ:

แผ่นสไลด์ไครโอเจนิกส์ที่มีพื้นผิวแผ่นเคลือบด้วย PTFE หรือกราไฟต์ เชื่อมติดกับบล็อกฉนวนรับน้ำหนักซึ่งป้องกันการถ่ายเทความเย็นไปยังเหล็กรองรับ

ฐานรองกันความเย็นที่ตั้งค่าไว้ล่วงหน้าซึ่งชดเชยการหดตัวจากความร้อน ช่วยลดการคาดเดาระหว่างการติดตั้ง

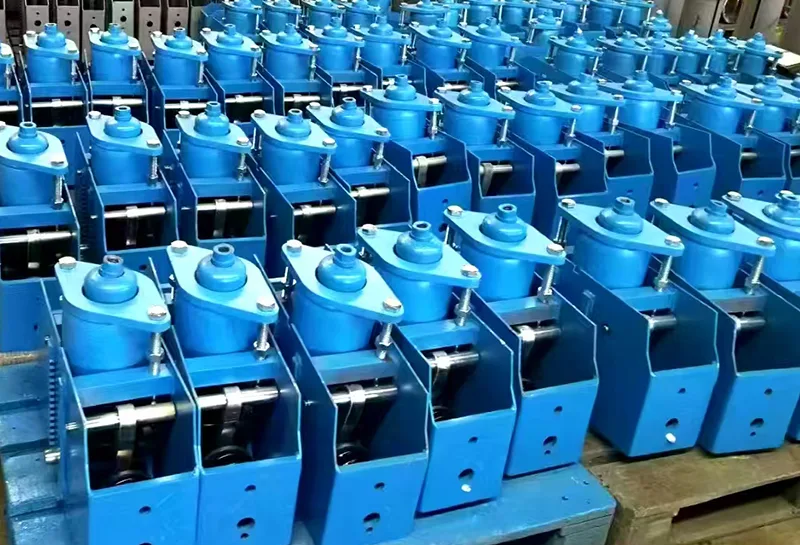

สปริงคงที่ได้รับการปรับเพื่อรักษาความแปรผันของโหลดใกล้ศูนย์ตลอดช่วงการเคลื่อนที่เย็นเต็มที่ ป้องกันหัวฉีดโอเวอร์โหลดบนปั๊มไครโอเจนิกและคอมเพรสเซอร์

บูรณาการฉนวนที่ป้องกันน้ำแข็งและการควบแน่น

แผงกั้นไอที่แตกร้าวหรือจุดเย็นบนส่วนรองรับอาจทำให้เกิดการก่อตัวของน้ำแข็ง CUI (การกัดกร่อนภายใต้ฉนวน) และการสูญเสียพลังงาน ส่วนรองรับของเราได้รับการออกแบบให้ทำงานร่วมกับทั้งระบบ PIR (โพลีไอโซไซยานูเรต) และระบบฉนวนแก้วเซลลูลาร์ ส่วนฉนวนรับน้ำหนักถูกห่อหุ้มไว้อย่างสมบูรณ์ระหว่างรองเท้าท่อและส่วนรองรับโครงสร้าง โดยมีเส้นทางกั้นไออย่างต่อเนื่อง นอกจากนี้เรายังสามารถตัดฉนวนรองล่วงหน้าเพื่อให้ตรงกับความหนาและรายละเอียดการหุ้มของผู้รับเหมางานท่อของคุณ

การทดสอบและเอกสารประกอบสำหรับการตรวจสอบย้อนกลับเต็มรูปแบบ

เราทำการทดสอบโหลดภายในองค์กรที่สภาวะแวดล้อมและสภาวะเย็นจำลองสำหรับส่วนประกอบที่สำคัญ คำสั่งสนับสนุนการแช่แข็งแบบมาตรฐานจาก Tianshun ประกอบด้วย:

ใบรับรองวัสดุ EN 10204 ประเภท 3.1 พร้อมบันทึกการกระแทกที่อุณหภูมิต่ำ

รายงานการตรวจสอบมิติสำหรับความหนาของฉนวนและการเยื้องศูนย์

บันทึกคุณสมบัติขั้นตอนการเชื่อม (WPAR) เมื่อมีการเชื่อมใดๆ

การทดสอบพยานบุคคลที่สามเพิ่มเติมโดย TÜV, BV หรือ SGS

การใช้งาน

สถานีรับ LNG และโรงงานโกนหนวดสูงสุด

การจัดเก็บและการจัดการเอทิลีน โพรพิลีน และแอมโมเนียเหลว

โรงงานผลิตก๊าซอุตสาหกรรม (LOX, LIN, LAR)

ห้องแสดงท่อส่งก๊าซไครโอเจนิกส์และพื้นที่กักเก็บสำรองของถัง

กล่องเย็นในการแยกอากาศและการแปรรูปไฮโดรคาร์บอน

การสนับสนุนด้วยความเย็นจัดของเรามีให้บริการแล้วในปัจจุบันทั่วทั้งโครงการในตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ และอเมริกาเหนือ ซึ่งดำเนินงานได้อย่างน่าเชื่อถือภายใต้สภาวะความร้อนที่มีความต้องการมากที่สุด

ทำไมต้องเทียนซุ่น?

เราเป็นผู้ผลิตเฉพาะทาง ไม่ใช่ผู้จัดจำหน่ายทั่วไป ทีมวิศวกรของเราสามารถนำไอโซเมตริกความเค้นของท่อ ระบุตำแหน่งรองรับความเย็นทุกแห่ง และเสนอชุดประกอบที่ได้รับการปรับปรุงซึ่งจะช่วยลดต้นทุนวัสดุและเวลาในการติดตั้ง โดยไม่กระทบต่อประสิทธิภาพของฉนวน ธุรกิจของเรามากกว่า 70% มาจากคำสั่งซื้อซ้ำ ซึ่งเป็นผลลัพธ์โดยตรงจากการส่งมอบคุณภาพที่คาดการณ์ได้ในทุกการจัดส่ง

คำถามที่พบบ่อย

ถาม: อุณหภูมิต่ำสุดที่ระบบไครโอเจนิกของคุณรองรับคือเท่าใด

ตอบ: ลงไปถึง -196°C (อุณหภูมิไนโตรเจนเหลว) สำหรับบริการฮีเลียมเหลว โปรดติดต่อทีมวิศวกรของเรา

ถาม: คุณสามารถจับคู่รองเท้าท่อและรายละเอียดฉนวนที่มีอยู่ของเราได้หรือไม่

ก. ใช่. เราผลิตตามแบบเฉพาะของลูกค้าเป็นประจำ รวมถึงความสูงของรองเท้าที่ไม่ได้มาตรฐาน รูปแบบการจับยึด และความหนาของฉนวน

ถาม: คุณมีวัสดุฉนวนเป็นส่วนหนึ่งของการรองรับหรือไม่?

ตอบ: ได้ เราจัดหาฉนวนรับน้ำหนัก (PIR, แก้วโฟม หรือไม้) ที่จะติดเข้ากับตัวท่อ โดยทั่วไปแล้วฉนวนทุติยภูมิและการหุ้มโดยรอบจะใช้กับไซต์งาน แต่เราสามารถจัดหาชุดฉนวนสำเร็จรูปได้

ถาม: คุณจะป้องกันการแตกร้าวของฉนวนภายใต้การรับภาระเย็นแบบวนรอบได้อย่างไร

ตอบ: บล็อกรับน้ำหนักได้รับการออกแบบให้มีกำลังอัดสูงกว่าแรงดันแบริ่งสูงสุดที่คำนวณได้ นอกจากนี้เรายังเดินโซเซข้อต่อในฉนวนหลายชั้นและใช้ระบบกาวที่ยืดหยุ่นเพื่อรองรับการเคลื่อนไหวที่แตกต่างกัน

ถาม: การรองรับไครโอเจนิกของคุณเป็นไปตามมาตรฐานใดบ้าง

ตอบ: การออกแบบของเราเป็นไปตาม MSS SP-58, ASME B31.3 บทที่ VI (สำหรับ LNG), EN 13480 และหลักเกณฑ์ GIIGNL ล่าสุด สามารถจัดให้มีเครื่องหมาย CE ภายใต้ PED ได้หากมี

ถาม: คุณสามารถจัดการเวลาจัดส่งอะไหล่ฉุกเฉินที่สั้นได้หรือไม่

ก. ใช่. เราเก็บสต็อกแผ่นสไลด์ไครโอเจนิคและชุดสลักเกลียวทั่วไปไว้ สำหรับการประกอบแบบประดิษฐ์เต็มรูปแบบ สามารถผลิตแบบด่วนภายใน 7-10 วันได้
