รองรับรองเท้าท่อปรับความสูงได้

บนกระดาษ ความสูงของท่อเป็นตัวเลขคงที่ บนเว็บไซต์ก็ไม่ค่อยมี เสาเหล็กตั้งตัว. รากฐานเปลี่ยนไปเล็กน้อย สปริงรองรับการบีบอัดมากหรือน้อยกว่าแบบจำลองความเค้นที่คาดการณ์ไว้ เมื่อปลายท่อสูงเกินไป 10 มม. หรือต่ำเกินไป 15 มม. ที่หัวดูดของปั๊มหรือหน้าแปลนคอมเพรสเซอร์ การบังคับให้เชื่อมต่อเข้าที่จะทำให้มีภาระของหัวฉีดที่อุปกรณ์ไม่เคยได้รับการออกแบบมาให้รับ วิธีที่ง่ายที่สุดในการทำให้ระดับความสูงถูกต้องและรักษาให้ถูกต้องคือ Pipe Shoe ที่คุณสามารถปรับได้

เราได้ผลิตส่วนรองรับรองเท้าไปป์แบบปรับความสูงได้ที่โรงงานมณฑลเจียงซูของเรามาตั้งแต่ปี 2012 การออกแบบนั้นไม่ได้ซับซ้อน แต่การทำให้สามารถยึดตำแหน่งได้อย่างน่าเชื่อถือภายใต้เดดเวท การเคลื่อนไหวด้วยความร้อน และการสั่นสะเทือน รองเท้าแบบปรับได้ของเรากำลังดำเนินการดังกล่าวภายใต้ส่วนหัวของไอน้ำในเอเชียตะวันออกเฉียงใต้ ท่อน้ำเย็นในตะวันออกกลาง และชั้นวางท่อ LNG ในอเมริกาเหนือ

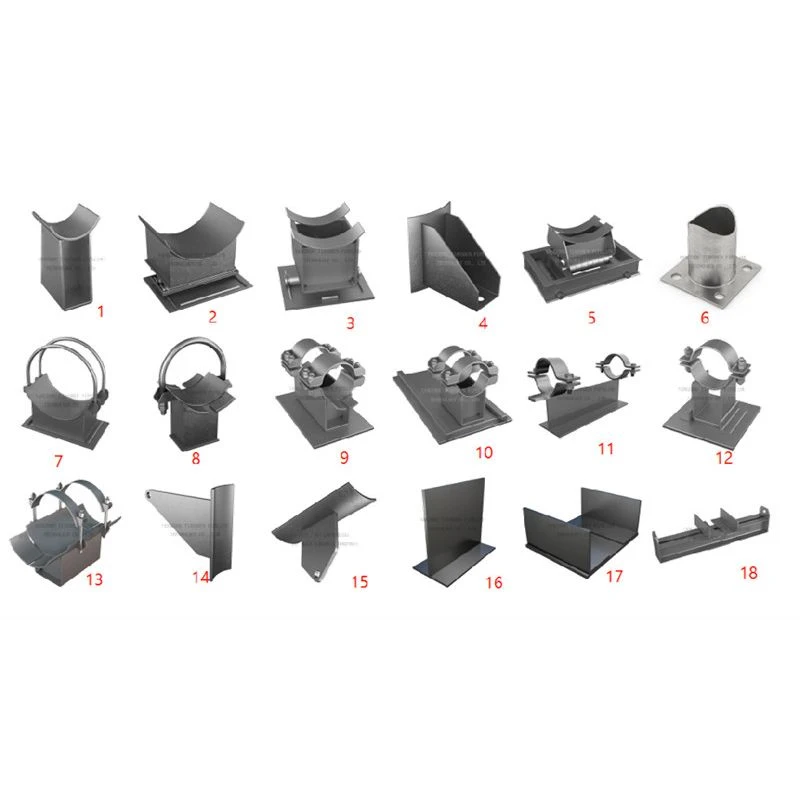

ตารางพารามิเตอร์	ตัวอย่าง
ประเภทการสนับสนุน	แข็ง สปริง ลูกกลิ้ง เลื่อน
ขนาดท่อ (NPS/DN)	1/2" ถึง 60" (DN15 - DN1500)
มาตรฐานวัสดุ	ASTM A36, SS304, SS316, A105
มาตรฐานการออกแบบ	MSS SP-58, ASME B31.1
สูงสุด โหลดการออกแบบ	สูงถึง 1,000 กิโลนิวตัน
ช่วงอุณหภูมิ	-29°ซ ถึง +650°ซ
การป้องกันพื้นผิว	จุ่มร้อนชุบสังกะสี (HDG), อีพ็อกซี่
สไตล์การหนีบ	กลอนสอง, สามกลอน, กลอนยู
ประเภทฉนวน	ฉนวนความร้อน / ฉนวนเย็น (ไครโอเจนิกส์)

การปรับเปลี่ยนทำงานอย่างไร – และเหตุใดจึงยังคงอยู่

แกนกลางของชุดประกอบคือก้านเกลียวที่อยู่ระหว่างแท่นวางท่อและแผ่นฐาน การหมุนน็อตปรับจะเพิ่มหรือลดท่อโดยค่อยๆ เมื่อตั้งค่าระดับความสูงแล้ว กลไกการล็อคอิสระสองตัวจะเริ่มทำงาน:

น็อตล็อคหนักบิดเข้ากับตัวเครื่องหลัก ป้องกันการคืบภายใต้ภาระในแนวตั้ง

ในขนาดที่ใหญ่ขึ้น สกรูล็อคตัวที่สองหรือปลอกแยกที่ขัดขวางการหมุนด้วยกลไก แม้จะอยู่ภายใต้การสั่นสะเทือนอย่างต่อเนื่องจากคอมเพรสเซอร์แบบลูกสูบหรือท่อก๊าซไหลสูง

รองเท้าแต่ละข้างผ่านการทดสอบการรับน้ำหนักจากโรงงานถึง 1.5 เท่าของพิกัดความสามารถก่อนจัดส่ง ส่วนประกอบที่เป็นเกลียวนั้นถูกตัดเฉือนจากเหล็กเส้นกลม — ไม่ได้ตัดจากแกนเกลียว — ดังนั้นเกลียวรับน้ำหนักจึงมีโปรไฟล์เต็มและปราศจากตัวเพิ่มความเครียดที่อาจทำให้สตั๊ดมาตรฐานแตกร้าวภายใต้การดัดงอ

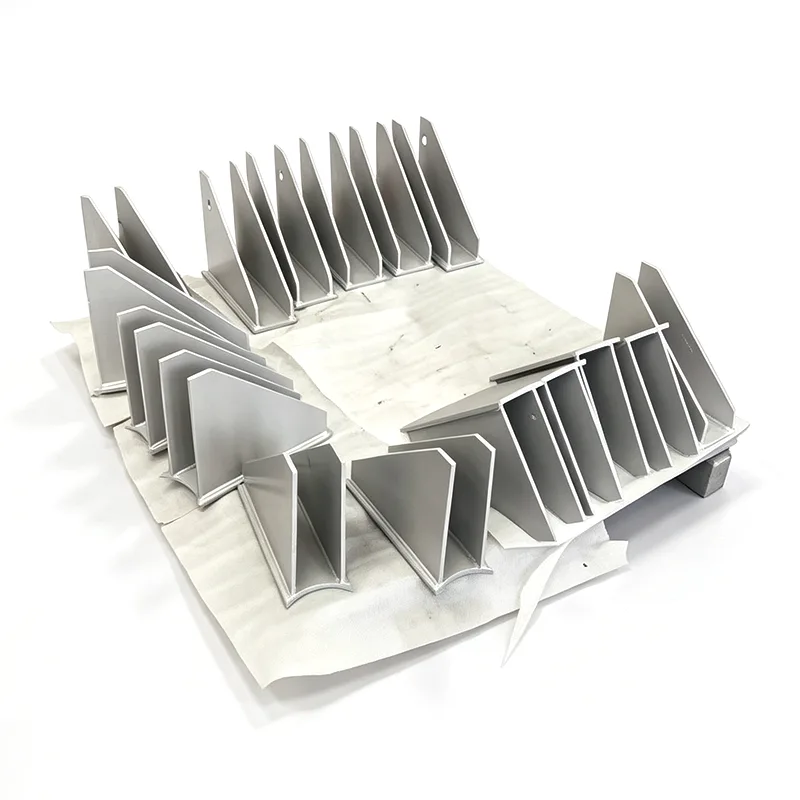

วัสดุที่ตรงกับบริการของคุณ

รองเท้าแบบปรับได้มาตรฐานผลิตจากเหล็กกล้าคาร์บอน โดยมีการชุบสังกะสีแบบจุ่มร้อนเป็นการป้องกันการกัดกร่อนตามค่าเริ่มต้น สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือถูกชะล้าง เรามีเวอร์ชันสเตนเลสทั้งหมดขนาด 304L หรือ 316L พื้นผิวเกลียวถูกเคลือบด้วยสารป้องกันการครูดระหว่างการประกอบเพื่อป้องกันการยึด ซึ่งเป็นเรื่องสำคัญเนื่องจากน็อตปรับตั้งที่ไม่สามารถหมุนบนไซต์ได้นั้นไม่สามารถปรับได้อีกต่อไป

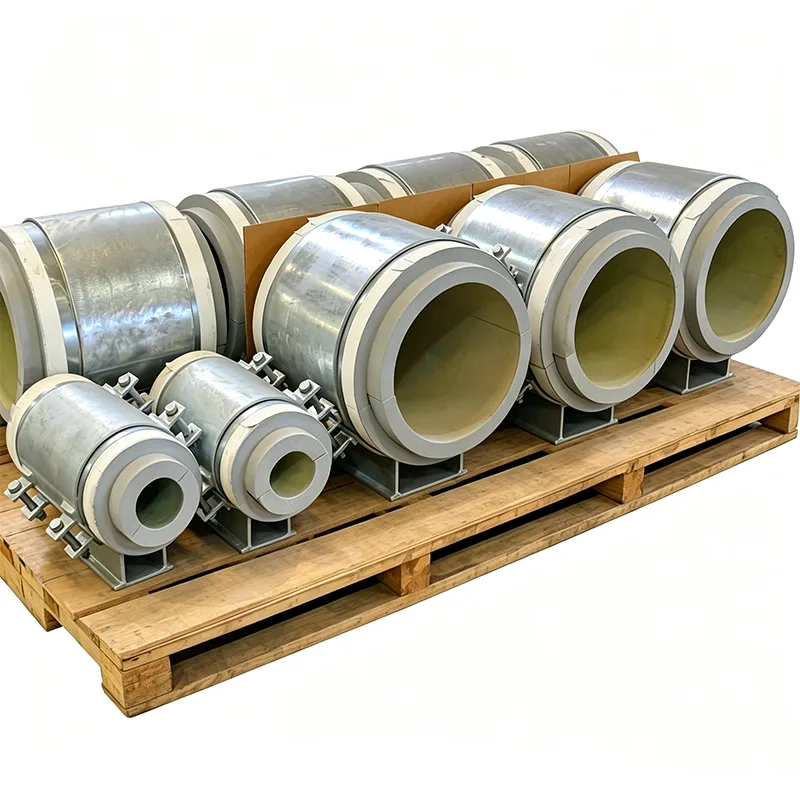

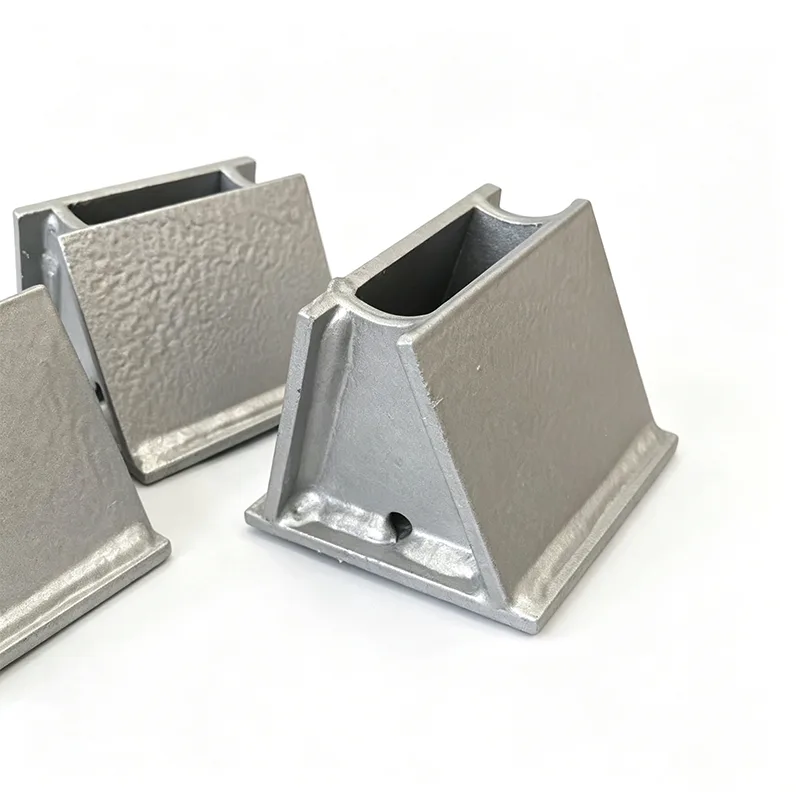

เมื่อส่วนรองรับรองเท้าไปป์แบบปรับความสูงได้ร้อนหรือเย็น เราจะรวมบล็อกฉนวนรับน้ำหนัก (PIR หรือกระจกเซลลูลาร์) ไว้ระหว่างแท่นวางท่อและก้านรองรับ ฉนวนมีขนาดตรงกับความหนาของฉนวนท่อ และเส้นทางกั้นไอยังคงต่อเนื่อง ไม่มีจุดเย็น ไม่มีการควบแน่น

ที่ซึ่งรองเท้าไปป์แบบปรับได้สร้างความแตกต่าง

ท่อดูดและระบายของปั๊มและคอมเพรสเซอร์ โดยที่ภาระของหัวฉีดต้องอยู่ภายในขอบเขตที่ผู้ผลิตอนุญาต

ชั้นวางท่อรองรับในพื้นที่ที่มีการทรุดตัวของพื้นดินหรือมีน้ำค้างแข็ง

เส้นที่ต้องการความลาดเอียงที่แม่นยำสำหรับการระบายน้ำหรือการไหลของกระบวนการ เช่น ท่อเป่าหม้อไอน้ำหรือท่อก๊าซเชื้อเพลิง

ระบบรองรับสปริงซึ่งตำแหน่งเย็นต้องมีการปรับอย่างละเอียดหลังจากการถ่ายโอนโหลดจากการรองรับชั่วคราว

การปรับปรุงใหม่และการเชื่อมต่อ โดยที่ความสูงของท่อที่มีอยู่ไม่ตรงกับเส้นทางใหม่

การสนับสนุนที่ปรับเปลี่ยนได้ส่วนใหญ่ในตลาดอาจเป็นรายการแค็ตตาล็อกที่มีการเดินทางจำกัดหรือชิ้นส่วนที่ปรับแต่งเองทั้งหมดโดยมีระยะเวลารอคอยนาน เราอยู่ระหว่างนั้น: เราสามารถออกแบบมาตรฐานและปรับเปลี่ยนช่วงความสูง ขนาดแผ่นฐาน หรือความหนาของฉนวนตามข้อกำหนดเฉพาะของโครงการของคุณได้ ซึ่งโดยปกติจะใช้เวลาดำเนินการเดียวกันกับรองเท้าแบบตายตัว ทีมวิศวกรของเราทำงานโดยตรงจากไอโซเมตริกและรายการสนับสนุนของคุณ และจะถามคุณเกี่ยวกับน้ำหนักทดสอบไฮโดรเทส อุณหภูมิการออกแบบ และการเคลื่อนไหวที่คาดหวังก่อนที่เราจะสรุปแบบร่าง การตรวจสอบในระดับนั้นคือสิ่งที่เปลี่ยนรองเท้าแบบปรับได้ธรรมดาให้กลายเป็นอุปกรณ์รองรับโดยที่คุณไม่ต้องกลับมาตรวจสอบอีกระหว่างการทดสอบเดินเครื่อง

คำถามที่พบบ่อย

ถาม: คุณสามารถให้ช่วงการปรับได้เท่าใด

ตอบ: การออกแบบมาตรฐานมีระยะเคลื่อนที่ ±25 มม. ถึง ±100 มม. ช่วงที่ใหญ่กว่านั้นเป็นไปได้ — บอกเราว่าคุณต้องการอะไร

ถาม: การตั้งค่าจะค้างเมื่อมีการสั่นสะเทือนหรือไม่

ก. ใช่. เราใช้น็อตล็อกบวกกับคุณสมบัติป้องกันการหมุนเชิงกลในทุกขนาด ชุดประกอบได้รับการทดสอบจากโรงงานว่ายังคงมีเสถียรภาพภายใต้ภาระแบบวนรอบ

ถาม: สามารถปรับรองเท้าขณะโหลดท่อได้หรือไม่?

ตอบ: การปรับเปลี่ยนเล็กน้อยสามารถทำได้ภายใต้เดดเวท สำหรับการแก้ไขขนาดใหญ่ เราแนะนำให้แบ่งเบาภาระก่อนเพื่อป้องกันเกลียว

ถาม: คุณมีรุ่นสำหรับท่อเย็นหรือท่อร้อนหุ้มฉนวนหรือไม่

ก. ใช่. เรารวมบล็อกฉนวนรับน้ำหนักที่มีขนาดตามความหนาของฉนวนของคุณ พร้อมด้วยเส้นทางกั้นไอแบบปิดผนึก

ก่อนที่ผลิตภัณฑ์ใดๆ จะออกจากโรงงานของเรา ผลิตภัณฑ์ดังกล่าวจะต้องผ่านโปรแกรมการทดสอบภายในบริษัทอย่างเต็มรูปแบบ

ทุกผลิตภัณฑ์จะต้องจัดทำโปรแกรมการทดสอบภายในบริษัทให้เสร็จสิ้นก่อนจัดส่ง การตรวจสอบขนาดและการมองเห็น PMI (การระบุวัสดุที่เป็นบวก) การทดสอบความแข็ง การทดสอบแบบไม่ทำลาย MT/PT หากมี การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ ทั้งหมดนี้เป็นส่วนหนึ่งของโปรแกรมนี้ รายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR) ได้รับการจัดเตรียมไว้

โปรดทราบ: การทดสอบภายในไม่เท่ากับการทดสอบโดยบุคคลที่สามที่ได้รับการรับรองจาก ILAC

หากจำเป็นต้องมีการทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการ บริการดังกล่าวจะเสนอเป็นบริการเสริมแยกต่างหาก

บริการตรวจสอบโดยบุคคลที่สามที่เสนอราคาแยกกัน

1. การทดสอบวัสดุ

บริการที่มีให้บริการภายใต้หมวดหมู่นี้ ได้แก่ การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

วิธีการที่นำเสนอ ได้แก่ การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

เส้นโค้งโหลด-ดิสเพลสเมนต์เป็นส่วนหนึ่งของการทดสอบนี้

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

เหตุใดเราจึงโดดเด่น

ระบบสนับสนุนท่อสากลของ LISEGA เป็นเกณฑ์มาตรฐานของเรา

ความแม่นยำในการบรรทุก มาตรฐานการทดสอบ และระบบเอกสารของเราวัดโดยเทียบกับระบบรองรับท่อสากลของ LISEGA

เหนือกว่าโมเดลซัพพลายเออร์ในประเทศมาตรฐาน

ในขณะที่ผู้ผลิตในประเทศมาตรฐานเป็นผู้จัดหาเฉพาะผลิตภัณฑ์เท่านั้น แต่เราได้รวมกราฟการเคลื่อนที่และการเคลื่อนที่ให้กับสปริงทุกตัว นอกจากนี้ เรายังช่วยเหลือการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบพยาน และเราสนับสนุนการตรวจสอบเอกสารวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ
