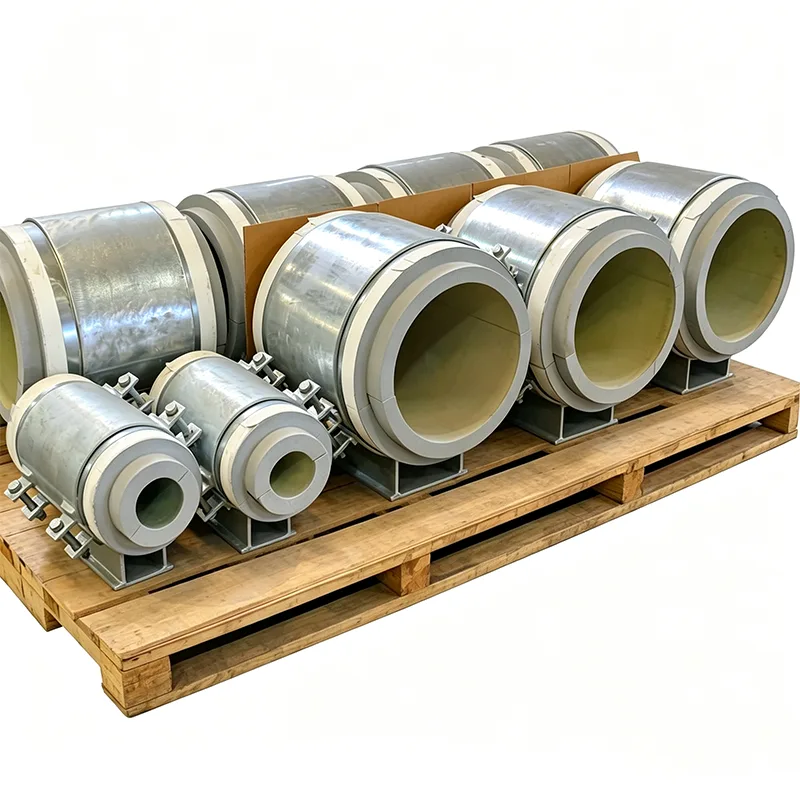

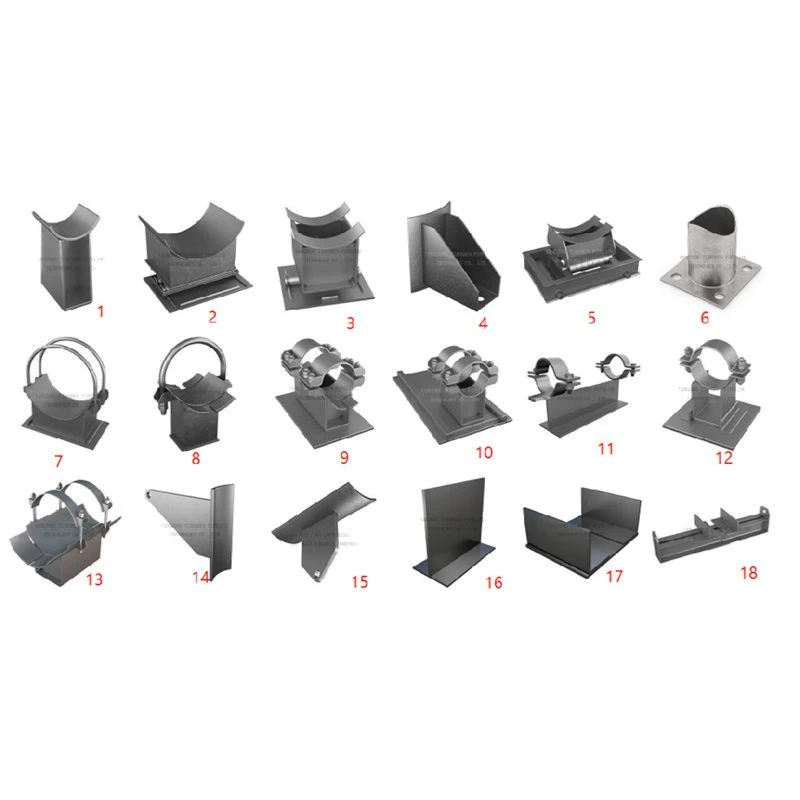

อุปกรณ์รองรับรองเท้าสำหรับท่อหุ้มฉนวน

บนท่อที่มีฉนวน รองเท้าท่อมาตรฐานสามารถสร้างปัญหามากกว่าที่จะแก้ไขได้ หากเส้นทางรับน้ำหนักของรองเท้าตัดผ่านฉนวน ฉนวนจะเกิดการยุบตัวเมื่อเวลาผ่านไป ส่วนที่บดอัดนั้นจะทำให้ความร้อนเข้าหรือออก เกิดการควบแน่นบนพื้นผิวเย็น และกลายเป็นจุดเริ่มต้นของการกัดกร่อนภายใต้ฉนวน การแก้ไขไม่ซับซ้อน — ส่วนรองรับฐานรองเท้าที่ออกแบบมาอย่างเหมาะสมสำหรับท่อหุ้มฉนวนจะแยกฟังก์ชันรับน้ำหนักออกจากฟังก์ชันระบายความร้อน — แต่ต้องใช้วิศวกรรมอย่างระมัดระวังเพื่อให้ได้รายละเอียดที่ถูกต้อง

ที่ Yangzhou Tianshun เราได้ออกแบบและประดิษฐ์ท่อหุ้มฉนวนสำหรับโครงการใน 5 ทวีปตั้งแต่ปี 2012 เราได้จัดหาท่อเหล่านี้สำหรับเครือข่ายการทำความเย็นของเขตซึ่งความร้อนทุกวัตต์ได้รับมีความสำคัญ สำหรับท่อไอน้ำที่รองเท้าโลหะเปลือยจะสิ้นเปลืองพลังงานและสร้างอันตรายจากการเผาไหม้ และสำหรับโรงงาน LNG ที่มีจุดเย็นบนจุดรองรับสามารถนำไปสู่การสะสมตัวของน้ำแข็งและความเสียหายของโครงสร้าง ในแต่ละกรณี ข้อกำหนดจะเหมือนกัน: รับน้ำหนักของท่อได้อย่างน่าเชื่อถือ ในขณะเดียวกันก็รักษาฉนวนให้ต่อเนื่องและปิดผนึกแผงกั้นไอ

รองเท้าหุ้มฉนวนทำงานอย่างไร

แนวคิดหลักนั้นเรียบง่าย — บล็อกฉนวนแข็งที่รับน้ำหนักอยู่ระหว่างท่อและแท่นรองรับที่เป็นโลหะ ท่อวางอยู่บนฉนวน ฉนวนอยู่ในรองเท้า และรองเท้าโลหะจะถ่ายเทภาระไปยังโครงสร้าง แต่การทำให้บล็อกนั้นอยู่รอดหลายปีจากการเคลื่อนที่ของท่อและการหมุนเวียนของความร้อนโดยไม่แตกร้าว ขยับ หรือสูญเสียประสิทธิภาพการเป็นฉนวน จำเป็นต้องมีสิ่งต่อไปนี้:

เลือกวัสดุบล็อกสำหรับช่วงอุณหภูมิ สำหรับน้ำเย็นและบริการเย็นที่มีอุณหภูมิต่ำถึงประมาณ -50°C โดยทั่วไปเราจะใช้โพลีไอโซไซยานูเรตความหนาแน่นสูง (PIR) หรือแก้วเซลลูลาร์ สำหรับท่อไอน้ำและน้ำมันร้อนที่มีอุณหภูมิสูงถึง 400°C ขึ้นไป เราใช้วัสดุที่มีแคลเซียมซิลิเกตหรือเพอร์ไลต์ คุณสมบัติหลักคือกำลังรับแรงอัดที่อุณหภูมิการออกแบบ ซึ่งสิ่งที่กักเก็บไว้ที่อุณหภูมิห้องอาจอ่อนตัวลงที่อุณหภูมิ 200°C

บล็อกฉนวนถูกห่อหุ้มอย่างสมบูรณ์ วงแหวนยึดโลหะหรือผนังด้านข้างของรองเท้าแบบเชื่อมล้อมรอบบล็อกทุกด้าน ป้องกันไม่ให้หลุดออกไปภายใต้การเคลื่อนที่ของท่อด้านข้างหรือการสั่นสะเทือน บล็อกตั้งอยู่บนแผ่นฐานเหล็กที่มีการเชื่อมอย่างต่อเนื่อง ดังนั้นจึงไม่มีเส้นทางโลหะสู่ท่อโดยตรงเพื่อให้ความร้อนลอดผ่านฉนวนได้

ทางเดินกั้นไอได้รับการออกแบบมาให้ไม่สะดุด บนท่อเย็น ความชื้นที่เข้ามาคือศัตรู เราตรวจสอบให้แน่ใจว่าการออกแบบรองเท้าช่วยให้แผงกั้นไอน้ำที่ติดตั้งบนฉนวนของท่อปิดผนึกอย่างต่อเนื่องเข้ากับบล็อกฉนวนของรองเท้าหรือแจ็คเก็ตโลหะ โดยไม่มีช่องว่างที่จะทำให้อากาศชื้นไปถึงพื้นผิวเย็น

ความยืดหยุ่นในการออกแบบที่ตรงกับสภาพไซต์จริง

เราไม่ถือว่ารองเท้าหุ้มฉนวนเป็นสินค้าที่ไม่มีวางจำหน่ายทั่วไป เนื่องจากข้อกำหนดด้านฉนวนแต่ละข้อไม่เหมือนกันทุกประการ เราสร้างรองเท้าแต่ละคู่ให้เข้ากัน:

เส้นผ่านศูนย์กลางท่อและความหนาของฉนวน (ไม่ว่าจะเป็นแก้วโฟม 25 มม. หรือขนแร่ 150 มม.)

ประเภทของระบบฉนวนที่ใช้งานภาคสนาม — เราสามารถตัดฉนวนรองไว้ล่วงหน้าเพื่อให้พอดีกับตัวรองเท้าและให้โปรไฟล์การหุ้มที่ทำให้การตกแต่งไซต์งานง่ายขึ้น

สภาพการเคลื่อนที่ของท่อ หากท่อเลื่อน เราสามารถรวมแผ่นสไลด์ PTFE หรือกราไฟต์ที่ชุบไว้บนฐานรองเท้า โดยที่พื้นผิวที่มีแรงเสียดทานต่ำจะยึดติดกับแผ่นรับน้ำหนักที่ทำจากสแตนเลส ซึ่งช่วยปกป้องบล็อกฉนวนจากแรงเฉือน

ข้อกำหนดพิเศษ เช่น ฉนวนกันไฟ การเคลือบป้องกันการขีดข่วนบนชิ้นส่วนโลหะ หรือรูระบายน้ำเพื่อป้องกันน้ำรวมตัวในการติดตั้งกลางแจ้ง

สิ่งที่คุณได้รับจากการจัดส่งทุกครั้ง

คำสั่งซื้อรองเท้าท่อหุ้มฉนวน Tianshun รวมถึงเอกสารทั้งหมดที่ผู้ตรวจสอบของคุณจะขอ:

ใบรับรอง EN 10204 ประเภท 3.1 สำหรับส่วนประกอบเหล็ก

เอกสารข้อมูลวัสดุฉนวนที่มีค่ากำลังอัดและค่าการนำความร้อนที่อุณหภูมิการออกแบบ

รายงานการตรวจสอบมิติที่ยืนยันความหนาของบล็อก ความสูงของฐานรอง และขนาดแผ่นฐาน

โหลดใบรับรองการทดสอบหากจำเป็นตามข้อกำหนดของโครงการ

การใช้งาน

ท่อน้ำเย็นและน้ำเกลือในโรงทำความเย็นประจำเขตและศูนย์ข้อมูล

ท่อไอน้ำและคอนเดนเสทในโรงงานอุตสาหกรรมและโรงไฟฟ้า

ท่อ LNG และของเหลวแบบแช่แข็งซึ่งต้องหลีกเลี่ยงจุดเย็นโดยเด็ดขาด

ห้องเย็นและห้องเย็น

ท่อหุ้มฉนวนใดๆ ที่ทำงานบนชั้นวางท่อ ซึ่งประสิทธิภาพการใช้พลังงานและค่าบำรุงรักษาระยะยาวมีความสำคัญ

ทำไมต้องเทียนซุ่น?

เราเป็นผู้ผลิตที่เชี่ยวชาญด้านการสนับสนุน ไม่ใช่ผู้จำหน่ายข้อต่อท่อทั่วไป เมื่อคุณส่งรายการท่อและข้อกำหนดคุณสมบัติฉนวนของคุณมาให้เรา ทีมวิศวกรของเราจะตรวจสอบน้ำหนักบรรทุกของรองเท้าแต่ละข้าง ยืนยันความเข้ากันได้ของวัสดุฉนวน และแจ้งตำแหน่งใดๆ ที่ขนาดรองเท้ามาตรฐานไม่พอดีกับโครงสร้างที่มีอยู่ การตรวจสอบข้อเท็จจริงในระดับนี้จะพบปัญหาบนกระดานวาดภาพ ไม่ใช่ระหว่างการติดตั้ง ธุรกิจของเรามากกว่า 70% เกิดขึ้นซ้ำ — ซึ่งเป็นผลลัพธ์โดยตรงจากการส่งมอบรองเท้าที่ทำงานตรงตามที่คาดหวังตั้งแต่การทดสอบไฮโดรเทสต์ครั้งแรกไปจนถึงสิ้นสุดอายุการใช้งานการออกแบบ

คำถามที่พบบ่อย

ถาม: คุณสามารถจับคู่ประเภทและความหนาของฉนวนของฉันได้หรือไม่

ก. ใช่. เราปรับขนาดรองเท้าและบล็อกรับน้ำหนักให้ตรงกับเส้นผ่านศูนย์กลางท่อ วัสดุฉนวน และความหนาที่ระบุโดยไม่กระทบต่อใดๆ

ถาม: คุณมีบล็อกฉนวนให้หรือฉันจะติดตั้งที่ไซต์งาน?

ตอบ: เราจัดหารองเท้าที่มีบล็อกฉนวนรับน้ำหนักซึ่งติดและห่อหุ้มไว้ด้านในแล้ว โดยปกติแล้วฉนวนทุติยภูมิและการหุ้มโดยรอบจะใช้ที่ไซต์งาน แต่เรายังสามารถสร้างชุดฉนวนล่วงหน้าได้ด้วย

ถาม: คุณจะป้องกันความร้อนไม่ให้ผ่านตัวรองเท้าโลหะได้อย่างไร

ตอบ: บล็อกฉนวนจะสร้างตัวแบ่งความร้อนระหว่างท่อกับฐานโลหะ ผนังรองเท้าไม่ได้สัมผัสกับท่อโดยตรง ดังนั้นจึงไม่มีเส้นทางโลหะต่อเนื่องเพื่อให้ความร้อนลอดผ่านฉนวนได้

ถาม: จะเกิดอะไรขึ้นหากท่อของฉันเคลื่อนที่ในแนวแกนเนื่องจากการขยายตัวเนื่องจากความร้อน

ตอบ: เราสามารถเพิ่มแผ่นสไลด์ PTFE หรือกราไฟท์ไปที่ฐานของรองเท้าได้ เพื่อให้ท่อเคลื่อนที่ได้ในขณะที่รักษาบล็อกฉนวนให้มั่นคง

ถาม: รองเท้ารุ่นนี้เป็นไปตามมาตรฐานใดบ้าง

ตอบ: การผลิตเหล็กเป็นไปตาม MSS SP-58 และ MSS SP-69 วัสดุฉนวนได้รับการจัดหาตามมาตรฐาน ASTM หรือ EN เฉพาะโครงการ และเราสามารถตอบสนองข้อกำหนดด้านเครื่องหมาย CE ภายใต้ PED ได้ (หากมี)
