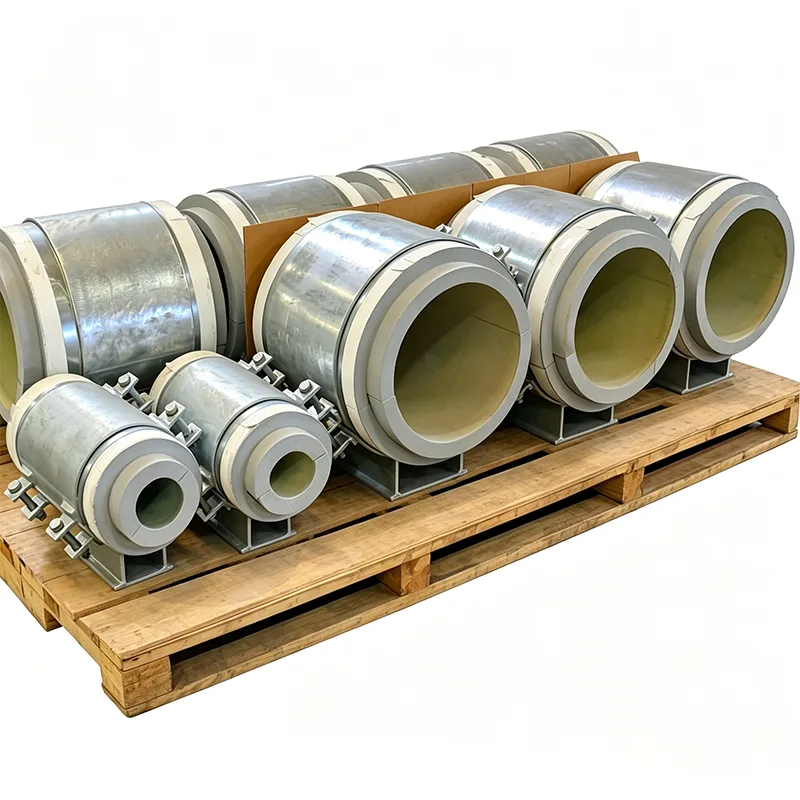

รองรับท่อหุ้มฉนวนรองเท้าเย็น

เมื่อท่อขนส่งตัวกลางที่อุณหภูมิต่ำกว่าศูนย์ ทุกการสัมผัสระหว่างโลหะกับโลหะกับโครงสร้างรองรับจะกลายเป็นไฟฟ้าลัดวงจร ความเย็นเดินทางลงไปตามเหล็ก ทำให้ลำแสงรองรับเย็นลง และดึงความชื้นออกจากอากาศ ผลลัพธ์ที่ได้คือน้ำแข็งบนโครงสร้าง น้ำหยด และการกัดกร่อนที่อาจบ่อนทำลายส่วนรองรับก่อนที่ตัวท่อจะแสดงสัญญาณของปัญหา รองเท้าเย็นจะหยุดห่วงโซ่ของเหตุการณ์ที่แหล่งที่มา

ที่ Yangzhou Tianshun เราได้ผลิตส่วนรองรับท่อหุ้มฉนวนรองเท้าเย็นมาตั้งแต่ปี 2012 สำหรับส่วนปลายทางเอทิลีน โรงทำความเย็นแอมโมเนีย เครือข่ายน้ำเย็น และพื้นที่กักเก็บสำรองของถัง LNG หลักการทำงานไม่มีการเปลี่ยนแปลง: ใส่บล็อกที่ทนทานต่อความร้อนแต่มีโครงสร้างแข็งระหว่างท่อเย็นกับเหล็กอุ่น ความท้าทายทางวิศวกรรม — และความแตกต่างระหว่างรองเท้าเย็นที่ใช้งานได้ห้าปีและที่ทนได้สามทศวรรษ — อยู่ที่วิธีการบรรจุ ปิดผนึก และจับคู่บล็อกนั้นกับเงื่อนไขการบริการเย็นที่เฉพาะเจาะจง

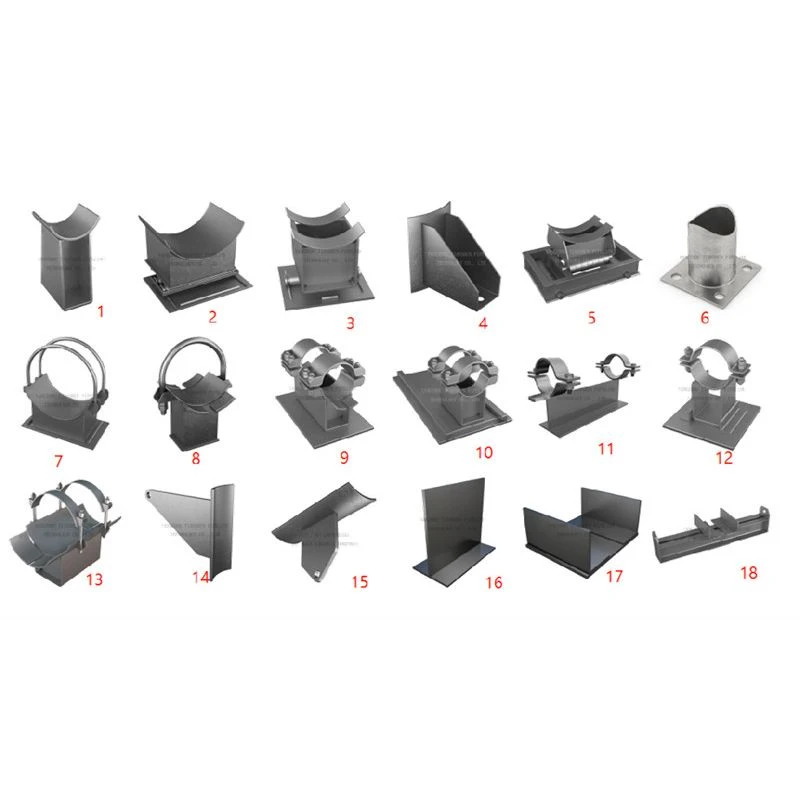

รองเท้าเย็นขัดขวางเส้นทางความร้อนอย่างไร

ท่อเย็นวางอยู่ภายในแท่นโลหะที่โค้งมน แต่ไม่ได้สัมผัสกับเหล็กของแท่นโดยตรง บล็อกฉนวนความหนาแน่นสูงจะรับน้ำหนักของท่อแทน บล็อกนั้นถูกเลือกไม่เพียงแต่สำหรับค่าการนำความร้อนเท่านั้น แต่ยังสำหรับกำลังรับแรงอัดที่อุณหภูมิการทำงานต่ำสุดอีกด้วย สำหรับการใช้งานส่วนใหญ่ที่มีอุณหภูมิต่ำถึง -196°C เราใช้กระจกเซลลูลาร์หรือ PIR ความหนาแน่นสูง บล็อกถูกกลึงให้พอดีกับเส้นผ่านศูนย์กลางภายนอกของท่อที่ด้านหนึ่งและแผ่นฐานของรองเท้าที่อีกด้านหนึ่ง เพื่อให้มั่นใจว่ามีการสัมผัสพื้นผิวทั้งหมดและไม่มีจุดโหลด

ผนังด้านข้างของตัวรองรับท่อหุ้มฉนวนรองเท้าเย็นโอบล้อมบล็อกฉนวนทั้งสี่ด้าน สิ่งนี้ทำสองสิ่ง: ป้องกันไม่ให้บล็อกเคลื่อนตัวภายใต้การเคลื่อนที่ของท่อด้านข้าง และปกป้องฉนวนจากความเสียหายทางกล แผ่นฐานเหล็กที่อยู่ใต้บล็อกเป็นเส้นทางรับน้ำหนักเพียงอย่างเดียวไปยังโครงสร้าง และเนื่องจากบล็อกเป็นชั้นแข็งที่ต่อเนื่องกัน จึงไม่มีเส้นทางการนำโลหะไปยังท่อโดยตรง สะพานเย็นจึงขาด

กักเก็บความชื้นในระยะยาว

บนท่อเย็น ช่องว่างใดๆ ในตัวกั้นไอจะกลายเป็นจุดควบแน่น น้ำสะสม แข็งตัว และขยายตัว และทำลายฉนวนจากภายในในที่สุด การออกแบบรองเท้าเย็นของเราแก้ไขปัญหานี้ได้สามวิธี:

ตัวฉนวนเป็นแบบเซลล์ปิดซึ่งมีการซึมผ่านของไอน้ำได้ต่ำมาก แม้ว่าเสื้อตัวนอกจะเสียหายก็ตาม

เราจัดเตรียมโปรไฟล์การหุ้มด้วยโลหะอย่างต่อเนื่องรอบๆ ตัวรองเท้า สามารถปิดผนึกแผงกั้นไอบนฉนวนท่อเข้ากับแจ็คเก็ตนี้ได้โดยตรงด้วยกาวหรือเทป ทำให้เกิดซองที่ไม่แตกหัก

สำหรับการติดตั้งกลางแจ้งหรือบริเวณที่มีการชะล้าง เราใช้เม็ดยาแนวยืดหยุ่นระหว่างผนังรองเท้าและปลอกหุ้มฉนวนท่อที่ส่วนต่อประสาน เพื่อเพิ่มแผงกั้นความชื้นรอง

วัสดุที่มีความเหนียวที่อุณหภูมิต่ำ

ชิ้นส่วนเหล็กโครงสร้างของรองเท้าเย็นจะต้องไม่เปราะเมื่อเย็น เหล็กกล้าคาร์บอนที่มีโครงสร้างมาตรฐานจะสูญเสียความเหนียวเป็นรอยบากเหนือจุดเยือกแข็ง สำหรับตัวรองเท้าเย็นและแผ่นฐาน เราใช้:

เหล็กกล้าคาร์บอนอุณหภูมิต่ำ (ASTM A350 LF2 หรือเทียบเท่า) สำหรับการบริการที่มีอุณหภูมิต่ำถึง -46°C

เหล็กกล้าไร้สนิมออสเทนนิติก (304L, 316L) สำหรับการใช้งานด้วยความเย็นจัดจนถึง -196°C ซึ่งเหล็กกล้าคาร์บอนจะเปราะ

เหล็กรับน้ำหนักทั้งหมดมาพร้อมกับค่าทดสอบแรงกระแทกแบบชาร์ปีที่อุณหภูมิต่ำสุดที่ออกแบบตามใบรับรอง EN 10204 ประเภท 3.1 โบลท์เป็น A320 L7 หรือสเตนเลส เลือกใช้ให้เข้ากับวัสดุของตัวเครื่อง

รองรับการหดตัวด้วยความเย็น

สัญญาท่อเย็น สายสเตนเลสสตีลยาว 20 เมตร ระบายความร้อนจากอุณหภูมิแวดล้อมถึง -162°C หดตัวลงได้มากกว่า 30 มิลลิเมตร หากฐานรองเท้าเย็นถูกยึดเข้ากับโครงสร้างอย่างแน่นหนา การเคลื่อนไหวนั้นจะถ่ายโอนไปยังผนังท่อในรูปแบบความเค้นตามแนวแกน เราจัดการเรื่องนี้โดยการรวมแผ่นสไลด์ที่มีแรงเสียดทานต่ำเข้ากับฐานของรองเท้าเย็น แผ่นสแตนเลสขัดเงาจะถูกเชื่อมติดกับด้านล่างของบล็อกฉนวนหรือที่ด้านบนของแผ่นฐาน และติดแผ่น PTFE หรือแผ่นกราไฟท์ที่ชุบไว้กับพื้นผิวตรงข้าม รองเท้าสามารถเลื่อนไปตามท่อโดยยังคงรักษาการแตกตัวจากความร้อน พื้นผิวสไลด์มีขนาดเพื่อรองรับช่วงการเคลื่อนที่จากความเย็นถึงสภาพแวดล้อมได้เต็มที่โดยมีระยะปลอดภัย

สิ่งที่มาพร้อมกับคำสั่งซื้อรองเท้าเย็นของคุณ

อุปกรณ์รองรับท่อหุ้มฉนวนรองเท้าเย็นทุกตัวที่เราจัดส่งได้รับการสนับสนุนโดยแพ็คเกจเอกสารที่ตรงตามข้อกำหนดการตรวจสอบ EPC:

EN 10204 ประเภท 3.1 สำหรับชิ้นส่วนเหล็กทั้งหมด พร้อมรายงานการทดสอบแรงกระแทกที่อุณหภูมิต่ำ

เอกสารข้อมูลฉนวนบล็อกแสดงการนำความร้อนและกำลังรับแรงอัดที่อุณหภูมิเย็นที่ออกแบบ

รายงานมิติที่ยืนยันความหนาของบล็อก ออฟเซ็ตของฐานเบรก (ถ้ามี) และขนาดแผ่นฐาน

ค่าสัมประสิทธิ์แผ่นสไลด์ของใบรับรองการทดสอบแรงเสียดทาน ถ้ามี

การใช้งาน

อุปกรณ์รองรับท่อ LNG และ NGL ในอาคารผู้โดยสารและโรงงานแปรรูปของเหลว

สายการจัดเก็บและถ่ายโอนเอทิลีน โพรพิลีน และแอมโมเนียเหลว

ชั้นวางท่อน้ำเย็นและน้ำเกลือในศูนย์ทำความเย็นและศูนย์ข้อมูลของเขต

สายการทำความเย็นในโรงงานแปรรูปอาหารและห้องเย็น

แกลเลอรีท่อไครโอเจนิกในหน่วยแยกอากาศ

ทำไมต้อง Tianshun สำหรับรองเท้าเย็น?

รองเท้าเย็นเป็นส่วนประกอบขนาดเล็กที่มีผลกระทบเกินขนาด หากล้มเหลว ระบบฉนวนทั้งหมดจะเสียหาย และน้ำแข็งที่เกิดขึ้นอาจทำให้ชั้นวางท่อมีน้ำหนักมากเกินไป วิศวกรของเราไม่ได้เลือกบล็อกมาตรฐานและหวังว่าจะพอดี โดยจะตรวจสอบขนาดท่อ ข้อมูลจำเพาะของฉนวน อุณหภูมิการออกแบบ และน้ำหนักของโครงสร้าง จากนั้นจึงกำหนดค่าฐานรองเท้าที่รักษาเปลือกฉนวนไว้โดยไม่ลดทอนลง ลูกค้าของเรามากกว่า 70% สั่งซื้อซ้ำ เพราะพวกเขารู้ว่ารองเท้าเย็นที่พวกเขาได้รับจะทำงานตรงตามที่คำนวณตั้งแต่คูลดาวน์แรกจนถึงครั้งสุดท้าย

คำถามที่พบบ่อย

ถาม: รองเท้าเย็นของคุณสามารถทนอุณหภูมิต่ำสุดได้เท่าไร?

ตอบ: ลดลงถึง -196°C สำหรับ LNG และไนโตรเจนเหลว สำหรับฮีเลียมเหลว เราใช้วัสดุพิเศษ — ติดต่อทีมงานของเรา

ถาม: คุณสามารถจับคู่ข้อกำหนดคุณสมบัติฉนวนและรายละเอียดกั้นไอที่มีอยู่ของเราได้หรือไม่

ก. ใช่. เราตัดเฉือนบล็อกฉนวนกับท่อ OD และความหนาของฉนวนของคุณ และเราสามารถกำหนดค่าอินเทอร์เฟซการปิดผนึกแจ็คเก็ตให้เหมาะกับประเภทการหุ้มของคุณได้

ถาม: ฉันจำเป็นต้องติดตั้งแผ่นสไลด์แยกต่างหากหรือติดตั้งไว้ในรองเท้าหรือไม่

ตอบ: เราสามารถรวมแผ่นสไลด์ระหว่างการผลิตได้ คุณจะได้รับชุดประกอบชิ้นเดียวที่จัดการทั้งการแตกเนื่องจากความร้อนและการเคลื่อนที่ตามแนวแกน

ถาม: คุณจะป้องกันไม่ให้น้ำแข็งก่อตัวบนชิ้นส่วนโลหะของรองเท้าได้อย่างไร

ตอบ: พื้นผิวเหล็กเย็นถูกแยกออกจากอากาศโดยรอบโดยฉนวนและวัสดุหุ้มที่ติดตั้งที่ไซต์งานซึ่งวิ่งอย่างต่อเนื่องเหนือตัวรองเท้า เราจัดเตรียมโปรไฟล์การปิดผนึก ทีมงานไซต์กำลังปิดขอบ
