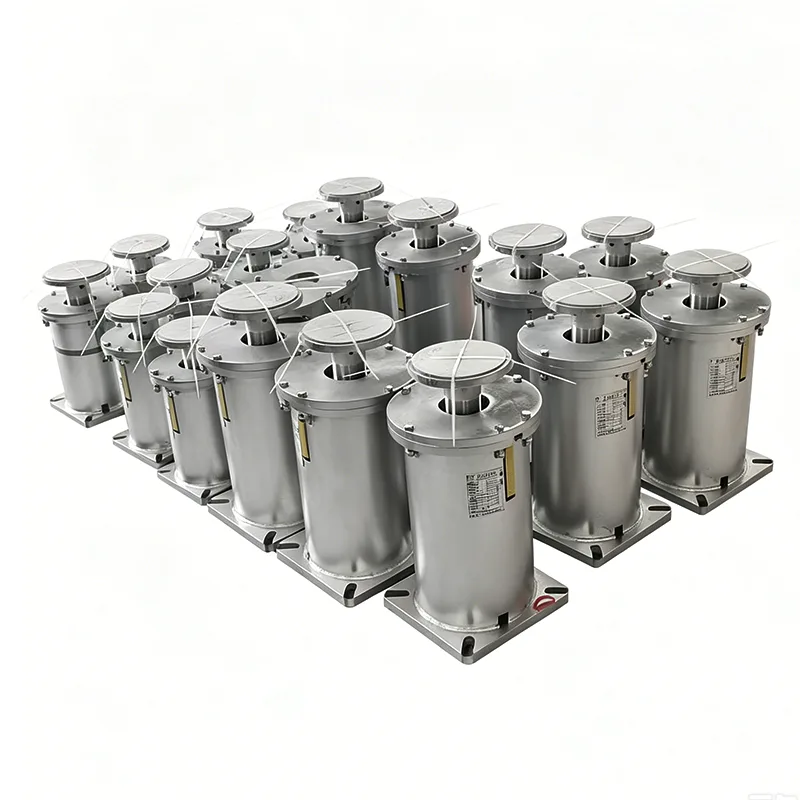

ไม้แขวนเสื้อสปริงแบบ F

ไม้แขวนสปริง Type F เป็นตัวรองรับสปริงแบบแขวนมาตรฐานที่พัฒนาโดย Yangzhou Tianshun Pipeline จากประสบการณ์ในอุตสาหกรรม 14 ปี และยังเป็นหนึ่งในไม้แขวนสปริงรุ่นที่ใช้กันอย่างแพร่หลายมากที่สุดในสาขาท่อส่งอุตสาหกรรมทั่วโลก นับตั้งแต่เปิดตัวการผลิตในปี 2012 เราได้ผลิตไม้แขวนเสื้อสปริง Type F มากกว่า 2 ล้านชิ้น ส่งออกไปยัง 45 ประเทศและภูมิภาค และให้บริการโครงการอุตสาหกรรมขนาดใหญ่มากกว่า 300 โครงการทั่วโลก รุ่นนี้ได้รับการออกแบบให้สอดคล้องกับมาตรฐานที่ยอมรับในระดับสากลอย่างสมบูรณ์ และสามารถใช้แทนกันได้ 100% กับผลิตภัณฑ์รุ่นเดียวกันจากผู้ผลิตรายใหญ่ระดับโลก

พื้นฐานการออกแบบและมาตรฐานที่ใช้บังคับ

ไม้แขวนเสื้อแบบสปริง Type F ได้รับการออกแบบและผลิตอย่างเข้มงวดตามมาตรฐานสากลต่อไปนี้ เพื่อให้มั่นใจได้ถึงความคล่องตัวและความเข้ากันได้ทั่วโลก:

▶  ANSI/HG 20644-1998 ตัวรองรับสปริงแบบแปรผันและไม้แขวนเสื้อ

▶  GB/T 17116.1-2018 ตัวรองรับท่อและไม้แขวนเสื้อ - ส่วนที่ 1: ข้อมูลจำเพาะทางเทคนิค

▶  ท่อกระบวนการ ASME B31.3

▶  ไม้แขวนแบบสปริงท่อ DIN 2545

▶  API RP 551 การออกแบบและติดตั้งส่วนรองรับท่อและไม้แขวนเสื้อ

ผลิตภัณฑ์ทั้งหมดได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO 9001:2015 และสามารถจัดเตรียมเอกสารการรับรองจากบุคคลที่สาม เช่น CE และ API ได้ตามคำขอ

องค์ประกอบโครงสร้างและหลักการทำงาน

ไม้แขวนเสื้อสปริง Type F ใช้การออกแบบโครงสร้างแบบแขวนด้านบน เชื่อมต่อกับโครงสร้างอาคารผ่านตัวดึงด้านบนและต่อกับท่อผ่านแกนกันสะเทือนด้านล่าง เมื่อไปป์ไลน์ผ่านการแทนที่ความร้อนในแนวตั้ง สปริงจะขยายและหดตัวตามนั้น โดยจะปรับแรงรองรับโดยอัตโนมัติและส่งภาระของไปป์ไลน์ไปยังโครงสร้างอย่างสม่ำเสมอเพื่อหลีกเลี่ยงความเข้มข้นของความเครียด

ผลิตภัณฑ์มาตรฐานประกอบด้วยส่วนประกอบดังต่อไปนี้:

▶  ตัวเรือนด้านบน: ประทับจากแผ่นเหล็ก Q345B

▶  สปริงเกลียวทรงกระบอก: ผลิตจากเหล็กสปริงโลหะผสม 60Si2MnA

▶  แผ่นบ่งชี้การโหลด: มีเครื่องหมายแสดงน้ำหนักบรรทุกและการเคลื่อนที่อย่างชัดเจน

▶  การปรับก้านสกรู: มีจำหน่ายในข้อกำหนด M16-M36 สำหรับการปรับน้ำหนักที่ไซต์งาน

▶  ตัวเชื่อมบนและล่าง: ผลิตโดยกระบวนการตีขึ้นรูปเพื่อความแข็งแรงสูงขึ้น

▶  ล็อคน็อต: การออกแบบป้องกันการคลายน็อตคู่

ข้อมูลจำเพาะเกี่ยวกับการโหลดและการกระจัดแบบเต็มซีรีส์

ข้อได้เปรียบด้านประสิทธิภาพหลักและข้อมูลที่วัดได้

ข้อมูลข้างต้นมาจากบันทึกการตรวจสอบเต็ม 100% ของห้องปฏิบัติการของบริษัท ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบการรับน้ำหนักอย่างเข้มงวดและการสอบเทียบการเคลื่อนที่ก่อนจัดส่ง

สถานการณ์และวิธีการติดตั้งที่เกี่ยวข้อง

ไม้แขวนเสื้อแบบสปริง Type F เหมาะสำหรับการรองรับแบบแขวนของระบบท่ออุตสาหกรรมส่วนใหญ่ โดยเฉพาะในสถานการณ์ต่อไปนี้:

ระบบท่อส่งไอน้ำและน้ำในโรงไฟฟ้า

กระบวนการผลิตท่อในอุตสาหกรรมปิโตรเคมี

เครือข่ายท่อความร้อนส่วนกลางในเมือง

ท่อส่งก๊าซธรรมชาติ

ท่อส่งยาและอาหารแปรรูป

ท่อส่งโรงงานอุตสาหกรรมทั่วไป

รุ่นนี้มีวิธีการติดตั้งสามวิธี:

ระบบกันสะเทือนแบบ Single Lug: เหมาะสำหรับท่อเดี่ยว

ระบบกันสะเทือนแบบ Double Lug: เหมาะสำหรับท่อส่งน้ำหนักมาก

การติดตั้งแบบขนาน: เหมาะสำหรับท่อส่งน้ำหนักมากเป็นพิเศษ

กระบวนการผลิตและการควบคุมคุณภาพ

เราได้สร้างระบบตรวจสอบย้อนกลับแบบครบวงจรตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจในคุณภาพที่มั่นคงของไม้แขวนสปริง Type F ทุกรุ่น:

▶  การควบคุมวัตถุดิบ: เหล็กทั้งหมดมาจากโรงงานเหล็กชั้นนำ เช่น Baosteel และ Angang วัสดุแต่ละชุดจะมาพร้อมกับใบรับรองวัสดุต้นฉบับและผ่านการตรวจสอบการวิเคราะห์สเปกตรัม

▶  การผลิตสปริง: ขดโดยใช้เครื่องสปริง CNC นำเข้าจากเยอรมัน และผ่านกระบวนการให้ความร้อนสามขั้นตอนเพื่อขจัดความเครียดภายในอย่างสมบูรณ์

▶  กระบวนการเชื่อม: ใช้การเชื่อมแบบป้องกันก๊าซคาร์บอนไดออกไซด์ รอยเชื่อมทั้งหมดได้รับการตรวจสอบด้วยสายตา 100% และสุ่มตัวอย่างการทดสอบแบบไม่ทำลาย

▶  การรักษาพื้นผิว: การขจัดสนิมด้วยการพ่นทรายสามขั้นตอน → ไพรเมอร์ที่อุดมด้วยสังกะสีอีพ็อกซี่ → สีทับหน้าโพลียูรีเทน โดยมีความหนาเคลือบรวม ​​≥120μm

▶  การตรวจสอบผลิตภัณฑ์สำเร็จรูป: ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบโหลดแบบเต็มจังหวะและออกเอกสารรับรองคุณภาพที่สมบูรณ์

บริการสนับสนุนและการรับประกันการจัดส่ง

▶ จัดส่งรวดเร็ว: รุ่นมาตรฐานมีในสต็อกและสามารถจัดส่งได้ภายใน 72 ชั่วโมง

▶  การสนับสนุนการเลือก: มีการวิเคราะห์ความเค้นไปป์ไลน์และการคำนวณการเลือกส่วนรองรับ/ที่แขวนฟรี

▶  บริการปรับแต่ง: ขนาดการเชื่อมต่อและวิธีการรักษาพื้นผิวสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า

▶  บริการนอกสถานที่: วิศวกรมืออาชีพถูกส่งไปเพื่อเป็นแนวทางในการติดตั้งและทดสอบการใช้งาน

▶  บริการการรับประกัน: ระยะเวลารับประกัน 12 เดือนพร้อมบริการซ่อมหรือเปลี่ยนสินค้าที่ชำรุดฟรีในช่วงระยะเวลารับประกัน

หากต้องการรายละเอียดทางเทคนิคเพิ่มเติมเกี่ยวกับไม้แขวนสปริง Type F หรือต้องการใบเสนอราคา โปรดติดต่อทีมขายของเรา

คำถามที่พบบ่อย (FAQ)

ถาม: ไม้แขวนเสื้อแบบสปริง Type F สามารถใช้แทนสินค้ารุ่นเดียวกันจากผู้ผลิตรายอื่นได้หรือไม่

ก. ใช่. ผลิตภัณฑ์ของเราได้รับการออกแบบและผลิตตามมาตรฐานสากลอย่างเคร่งครัด ขนาดการติดตั้งและพารามิเตอร์ประสิทธิภาพสอดคล้องกับผลิตภัณฑ์รุ่นเดียวกันจากผู้ผลิตรายใหญ่ระดับโลกโดยสิ้นเชิง และสามารถเปลี่ยนเพื่อใช้งานได้โดยตรง

ถาม: ผลิตภัณฑ์นี้มีอุณหภูมิในการทำงานสูงสุดคือเท่าไร?

ตอบ: ช่วงอุณหภูมิการทำงานของผลิตภัณฑ์มาตรฐานคือ -20°C ถึง +450°C สำหรับสภาวะที่มีอุณหภูมิสูงเกิน 450°C เราสามารถจัดหารุ่นพิเศษที่ใช้เหล็กสปริงทนอุณหภูมิสูงได้

ถาม: คุณสามารถให้การรักษาพื้นผิวชุบสังกะสีแบบจุ่มร้อนได้หรือไม่?

ก. ใช่. นอกเหนือจากการเคลือบสีแบบมาตรฐานแล้ว เรายังมีวิธีการรักษาพื้นผิวต่างๆ เช่น การชุบสังกะสีแบบจุ่มร้อน และการเคลือบสีฝุ่น เพื่อปรับให้เข้ากับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนต่างๆ
