การสนับสนุนสปริงของโรงไฟฟ้า

ในโรงไฟฟ้า ท่อส่งไอน้ำหลัก ท่ออบไอน้ำที่อุณหภูมิสูง และระบบอื่นๆ ที่คล้ายกันจะขนส่งตัวกลางอย่างต่อเนื่องภายใต้สภาวะที่มีอุณหภูมิสูงและความดันสูง ขณะเดียวกันก็มีการขยายตัวทางความร้อนตั้งแต่หลายมิลลิเมตรไปจนถึงหลายสิบมิลลิเมตร การตรึงอย่างเข้มงวดจะแปลงการกระจัดเหล่านี้เป็นแรงผลักดันเพิ่มเติมที่ถูกส่งไปยังส่วนหัวของหม้อไอน้ำและส่วนต่อประสานของกังหัน ซึ่งจะเพิ่มความเครียดให้กับรอยเชื่อม หน้าแปลน และปลอกอุปกรณ์

พัฒนาขึ้นโดยเฉพาะสำหรับสภาพการทำงานเหล่านี้โดย Yangzhou Tianshun Pipeline Technology Co., Ltd. โดยตัวรองรับสปริงของโรงไฟฟ้าจะชดเชยการกระจัดผ่านการโหลดแบบยืดหยุ่น โดยรักษาความเค้นของท่อให้อยู่ภายในขีดจำกัดมาตรฐานที่อนุญาต เอกสารนี้อธิบายปรัชญาการออกแบบ ประสิทธิภาพการปฏิบัติงาน และแนวทางการสนับสนุนทางวิศวกรรมของผลิตภัณฑ์นี้ ตามความต้องการที่แท้จริงของระบบท่อส่งไอน้ำ

ข้อกำหนดสำหรับการรองรับแบบยืดหยุ่นในการควบคุมความเครียดของท่อส่งไอน้ำ

การออกแบบไปป์ไลน์ไอน้ำโดยทั่วไปเป็นไปตามรหัสเช่น ASME B31.1 ซึ่งจำเป็นต้องมีตัวรองรับท่อ/ที่แขวนเพื่อรับทั้งน้ำหนักตายตัวของท่อและน้ำหนักตัวกลาง โดยไม่ขัดขวางการเคลื่อนตัวของความร้อน หากแรงรองรับแปรผันมากเกินไปตามการกระจัด ความเค้นของระบบท่อในพื้นที่อาจเกินค่าที่อนุญาต บังคับให้มีการปรับเปลี่ยนที่ไซต์งาน หรือแม้แต่การทำงานซ้ำ

นอกจากนี้ ส่วนต่อประสานระหว่างกังหันและหม้อไอน้ำมักมีขีดจำกัดที่เข้มงวดมากสำหรับแรงและโมเมนต์ โซลูชันการสนับสนุนที่ไม่เหมาะสมอาจทำให้อายุการใช้งานของอินเทอร์เฟซอุปกรณ์หลักสั้นลงอย่างมาก ซึ่งต้องใช้ผลิตภัณฑ์ตัวรองรับ/ตัวแขวนเพื่อให้แรงรองรับที่มั่นคงและคาดการณ์ได้ภายในระยะชักที่ระบุ ขณะเดียวกันก็เสนอระยะการปรับที่เพียงพอเพื่อรองรับการเบี่ยงเบนที่ไซต์งาน

วิธีที่ Power Plant Spring รองรับความต้องการเหล่านี้

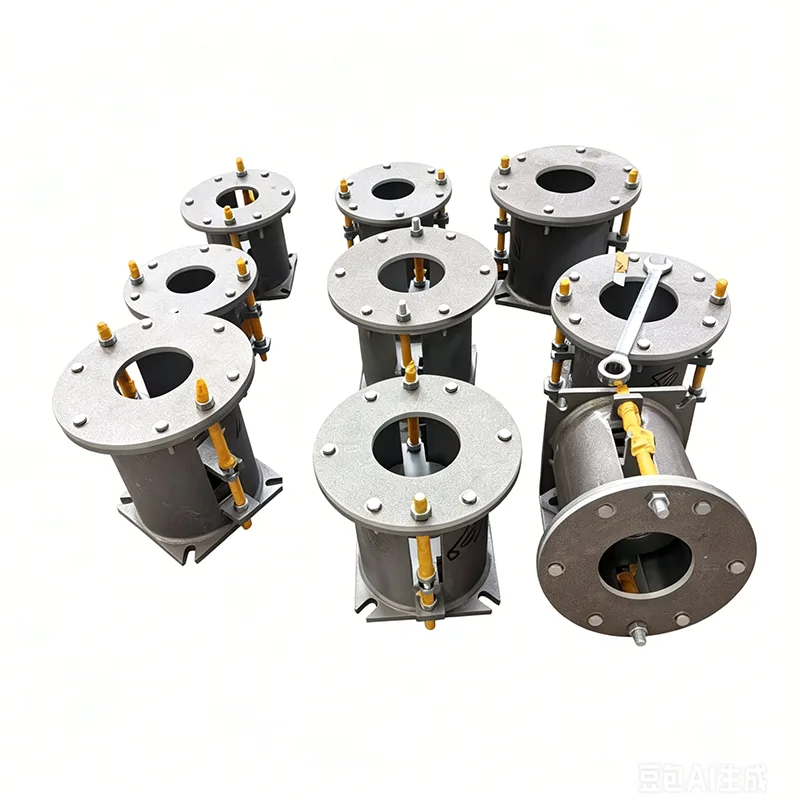

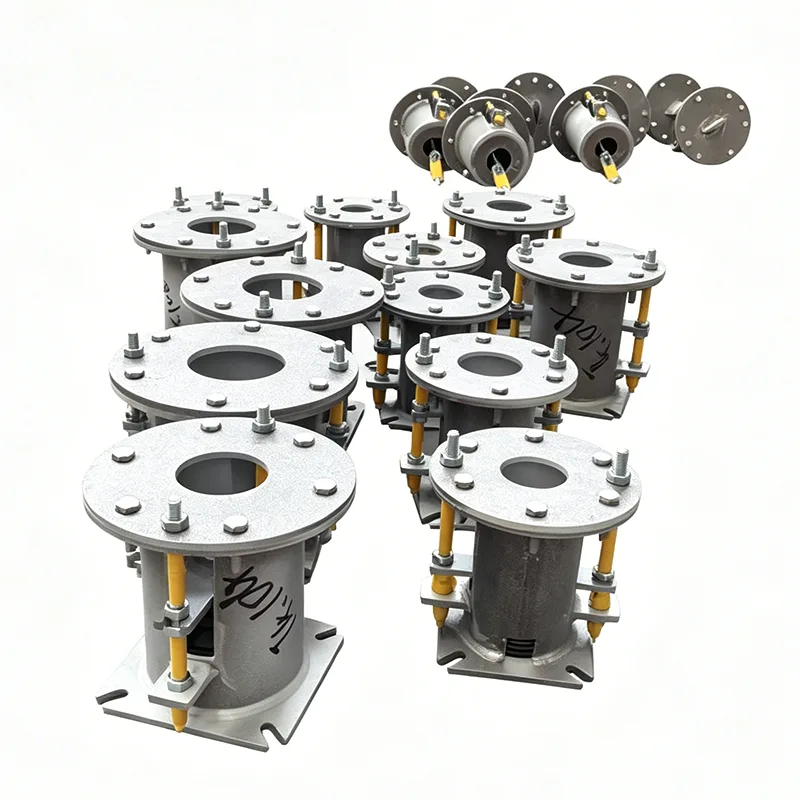

ส่วนรองรับสปริงของโรงไฟฟ้ามีให้เลือกสองรูปแบบ: สปริงแบบแปรผันและสปริงแรงคงที่ ซึ่งเลือกตามผลการวิเคราะห์ความเค้นของท่อ ชุดสปริงแบบแปรผันจะรับน้ำหนักด้วยความแข็งเชิงเส้น ในขณะที่หน่วยแรงคงที่ใช้กลไกสปริงหลักและรองเพื่อควบคุมอัตราการเปลี่ยนแปลงของแรงรองรับภายใน 5% ตลอดช่วงการทำงานทั้งหมด โดยให้การสนับสนุนระบบท่อเกือบคงที่ตั้งแต่สถานะเย็นไปจนถึงสถานะร้อน

ส่วนประกอบสปริงผลิตจากเหล็กสปริงอัลลอยด์ ได้แก่ 60Si2Mn และ 50CrVA ส่วนประกอบโครงสร้างสามารถประดิษฐ์จากเหล็กกล้าคาร์บอน เหล็กทนความร้อน หรือสแตนเลส ช่วงการใช้งานอุณหภูมิโดยรวมครอบคลุม -196°C ถึง +650°C ซึ่งตรงกับสถานะความร้อนทั้งหมดของท่อส่งไอน้ำตั้งแต่การอุ่นเครื่องที่อุณหภูมิต่ำไปจนถึงการทำงานเต็มกำลัง

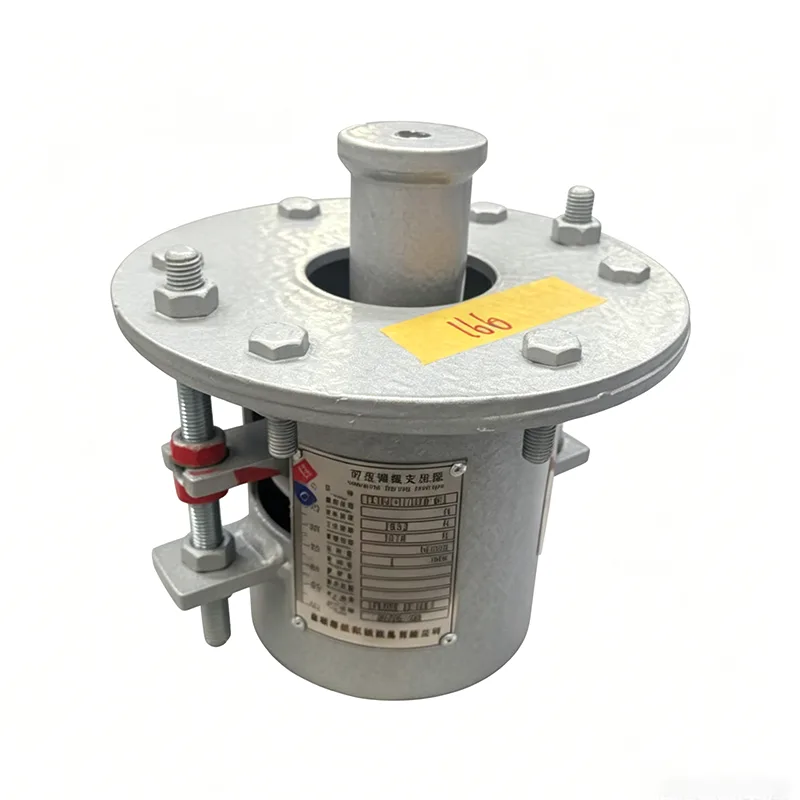

ส่วนรองรับสปริงของโรงไฟฟ้าทุกอันผ่านการทดสอบแรงอัดเต็มจังหวะพร้อมการบันทึกเส้นโค้งความแข็งก่อนจัดส่ง ตัวเครื่องมีแผ่นป้ายระบุตำแหน่งโหลดและอุปกรณ์ล็อคสำหรับการติดตั้ง การติดตั้งนอกสถานที่ต้องใช้การติดตั้งแบบเย็นเท่านั้น เพียงถอดหมุดล็อคออกหลังจากที่อุณหภูมิของท่อเพิ่มขึ้น และอุปกรณ์รองรับ/ที่แขวนจะเข้าสู่สถานะการทำงานโดยไม่ต้องมีการเชื่อมถึงที่หรือการปรับเปลี่ยนที่ซับซ้อน

การติดตั้งนอกสถานที่และประสิทธิภาพการทำงานระยะยาว

ข้อผิดพลาดสะสมในการยกระดับฐานรากและการตัดส่วนท่อเป็นสิ่งที่หลีกเลี่ยงไม่ได้ในระหว่างการติดตั้งท่อส่งไอน้ำ ช่วงการปรับความสูงอย่างละเอียดจากตัวรองรับสปริงของ Power Plant จะดูดซับความเบี่ยงเบนเหล่านี้ ป้องกันการผูกติดที่แข็ง โดยทั่วไปแล้วชุดสปริงแรงคงที่จะติดตั้งกลไกการปรับเสริมด้วยสกรูหรือไฮดรอลิก ช่วยให้สามารถใช้งานได้คนเดียวแม้ในท่อรับน้ำหนักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ในระหว่างการทำงานระยะยาว การออกแบบสปริงป้องกันการคลายตัวและการปรับพื้นผิว (การชุบสังกะสีแบบจุ่มร้อนหรือการเคลือบ Dacromet) จะรักษาประสิทธิภาพการรองรับที่มั่นคง ในโครงการโรงไฟฟ้าในต่างประเทศหลายแห่ง คำสั่งสนับสนุน/คำสั่งแขวนที่ตามมามากกว่า 70% มาจากลูกค้าปัจจุบัน อัตราการซื้อซ้ำที่สูงนี้เป็นการตรวจสอบประสิทธิภาพในระยะยาวของผลิตภัณฑ์ของเราทางอ้อม

ตำแหน่งและฟังก์ชันการติดตั้งทั่วไป

ในพื้นที่หม้อไอน้ำ มีการติดตั้งส่วนรองรับสปริงของโรงไฟฟ้าในส่วนแนวตั้งและแนวนอนของท่อไอน้ำหลัก ท่อทางออกของเครื่องทำซุปเปอร์ฮีตเตอร์ และท่อส่งไอน้ำแบบอุ่น พวกมันดูดซับการขยายตัวทางความร้อนที่สูงขึ้น ป้องกันความเครียดที่มากเกินไปที่การเชื่อมต่อหัวฉีดส่วนหัว

ใกล้กับกังหัน มีสปริง/ตัวแขวนบนส่วนท่อส่งไอน้ำอุณหภูมิสูงใกล้กับวาล์วไอน้ำหลักและวาล์วควบคุมช่วยลดแรงและโมเมนต์ของส่วนประกอบ ช่วยรักษาแนวเพลา แม้ว่าท่อส่งน้ำป้อนและท่อส่งน้ำลดอุณหภูมิจะทำงานที่อุณหภูมิต่ำกว่า แต่ท่อส่งน้ำเหล่านี้ยังคงพบความแตกต่างของอุณหภูมิตั้งแต่เริ่ม-หยุดอย่างมีนัยสำคัญ ส่วนรองรับแบบยืดหยุ่นจะรักษาความลาดเอียงของท่อและลดความเสี่ยงจากการเกิดโพรงอากาศ

ในการใช้งานเหล่านี้ ส่วนรองรับ/ไม้แขวนมักจะใช้ร่วมกับแดมเปอร์ ขายึดจำกัด และส่วนประกอบอื่นๆ เพื่อสร้างระบบท่อที่สมบูรณ์ โซลูชันการควบคุมที่ยืดหยุ่น

การสนับสนุนทางเทคนิคของโครงการและการยอมรับผลิตภัณฑ์

เริ่มต้นจากขั้นตอนการคัดเลือก ทีมเทคนิคของเราจะได้รับรายงานการวิเคราะห์ความเค้นของระบบท่อ คำนวณภาระการออกแบบและการเคลื่อนที่สำหรับจุดรองรับแต่ละจุด แนะนำประเภทการรองรับสปริงของโรงไฟฟ้าที่เหมาะสมและค่าคงที่ของสปริง และให้คำแนะนำในการติดตั้งโดยละเอียด

โรงงานของเรามีห่วงโซ่การควบคุมคุณภาพที่สมบูรณ์ ตั้งแต่การตรวจสอบลวดสปริงที่เข้ามาใหม่ การทดสอบความแข็งหลังการอบชุบ ไปจนถึงการทดสอบความแข็งของผลิตภัณฑ์สำเร็จรูป บันทึกกระบวนการที่เกี่ยวข้องและเอกสารคุณภาพวัสดุสามารถจัดส่งได้ตามมาตรฐาน เช่น ASME และ CE สำหรับเกาะทั่วไปของพลังงานนิวเคลียร์และโครงการที่มีความต้องการสูงอื่นๆ สามารถจัดเตรียมรายงานการทดสอบคุณสมบัติของฟังก์ชันสนับสนุนเพิ่มเติมและเอกสารการตรวจสอบย้อนกลับได้

หากคุณมีข้อกำหนดการสนับสนุนท่อส่งไอน้ำ โปรดจัดเตรียมแบบร่างการวางท่อและข้อมูลความเครียด เราจะนำเสนอโซลูชันการกำหนดค่าการสนับสนุน Power Plant Spring โดยเฉพาะ แทนที่จะเป็นรายการรุ่นทั่วไป ด้วยประสบการณ์ 14 ปีในการสนับสนุนระบบท่อและข้อมูลโครงการของ Yangzhou Tianshun จาก 45 ประเทศทั่วโลก เราสามารถช่วยคุณควบคุมต้นทุนการจัดซื้อและการติดตั้งโดยรวม ในขณะเดียวกันก็มั่นใจในความปลอดภัยของระบบไอน้ำของคุณ
