ไม้แขวนสปริงสำหรับอุตสาหกรรมน้ำมันและก๊าซ

ในโครงการน้ำมันและก๊าซ ท่อส่งกระบวนการ ท่อส่งทางไกล และท่อส่งสาธารณูปโภคต้องเผชิญกับสภาวะที่ไม่เอื้ออำนวยหลายประการ: ตัวกลางที่มีอุณหภูมิสูงและแรงดันสูง ส่วนประกอบที่มีฤทธิ์กัดกร่อน เช่น ซัลเฟอร์ สภาพแวดล้อมสเปรย์เกลือที่มีความชื้นสูงตามชายฝั่ง ตลอดจนน้ำหนักที่ตายแล้วมหาศาลและการขยายตัวทางความร้อนของท่อที่มีเส้นผ่าศูนย์กลางขนาดใหญ่ หากระบบรองรับอาศัยการยึดติดอย่างแน่นหนาอย่างง่ายเพียงอย่างเดียว ไม่เพียงแต่ล้มเหลวในการชดเชยการเคลื่อนตัว แต่ยังเปลี่ยนการเสียรูปของท่อไปเป็นภาระเพิ่มเติมบนหัวฉีดของอุปกรณ์ ซึ่งเพิ่มความเสี่ยงของการรั่วไหลและความล้าที่ล้มเหลว

ด้วยประสบการณ์ 14 ปีในการผลิตอุปกรณ์รองรับและไม้แขวนท่อ Yangzhou Tianshun Pipeline Technology Co., Ltd. จัดหาไม้แขวนสปริงแบบปรับแต่งได้สำหรับอุตสาหกรรมน้ำมันและก๊าซ เพื่อควบคุมความเครียดในท่อ ปกป้องอินเทอร์เฟซของอุปกรณ์ที่สำคัญ และปรับให้เข้ากับสภาวะในสถานที่ทำงานที่ซับซ้อน

ความท้าทายหลักที่ต้องแก้ไขโดยการสนับสนุนท่อส่งน้ำมันและก๊าซ

ระบบท่อในโรงกลั่น คลัง LNG โรงงานแปรรูปก๊าซ และสถานีสูบน้ำทางไกลมีสภาวะการทำงานที่หลากหลาย แต่มีข้อกำหนดเดียวกัน นั่นคือ ต้องควบคุมน้ำหนักตายตัวของท่อและการเคลื่อนตัวเนื่องจากความร้อนภายในขีดจำกัดที่ปลอดภัย ไปป์ไลน์สำหรับกระบวนการมักจะทำงานที่อุณหภูมิสูงกว่า 300°C ในขณะที่ท่อส่ง LNG แช่แข็งทำงานที่อุณหภูมิต่ำกว่า -162°C ทำให้โซลูชันสนับสนุนเดียวไม่เพียงพอ

นอกจากนี้ สภาพแวดล้อมที่มีรสเปรี้ยวซึ่งประกอบด้วยไฮโดรเจนซัลไฟด์จำเป็นต้องมีส่วนประกอบโครงสร้างที่มีความต้านทานการแตกร้าวจากความเครียดซัลไฟด์ (SSC) และแพลตฟอร์มนอกชายฝั่งและสิ่งอำนวยความสะดวกชายฝั่งต้องการการป้องกันสเปรย์เกลือคุณภาพสูง ในทางปฏิบัติทางวิศวกรรม อุปกรณ์รองรับและไม้แขวนต้องไม่เพียงแต่ส่งแรงรองรับที่คาดการณ์ได้เท่านั้น แต่ยังต้องรองรับการเบี่ยงเบนของฐานรากระหว่างการติดตั้ง และต้องปราศจากความเสียหายเนื่องจากการกัดกร่อนหรือการคลายตัวในระหว่างการใช้งานระยะยาว

การออกแบบและหน้าที่ของไม้แขวนสปริงสำหรับอุตสาหกรรมน้ำมันและก๊าซ

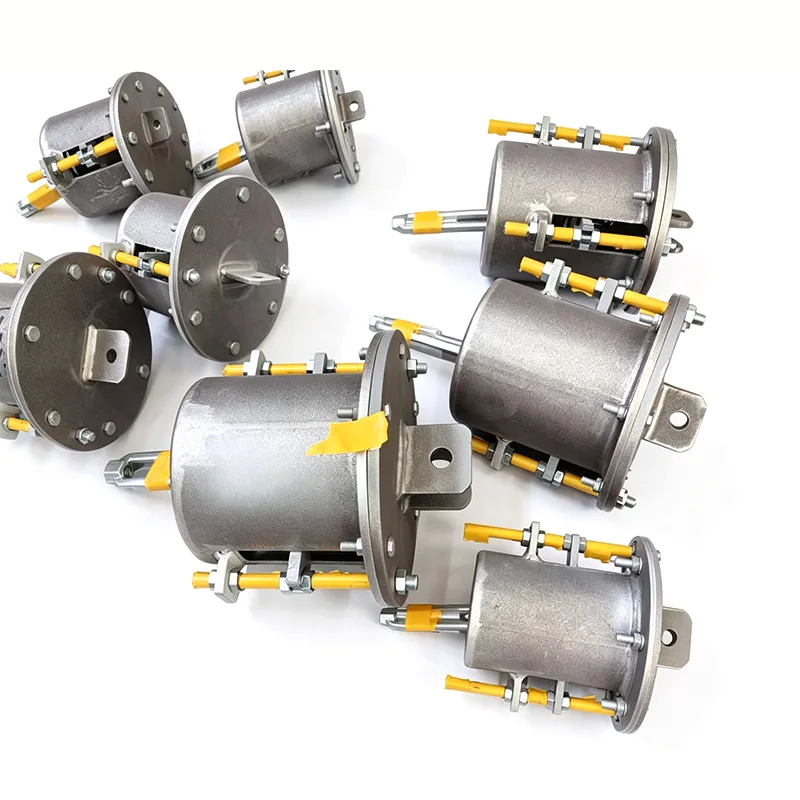

ไม้แขวนสปริงสำหรับอุตสาหกรรมน้ำมันและก๊าซได้รับการกำหนดค่าแบบหนึ่งต่อหนึ่งตามรายงานการวิเคราะห์ความเค้นของท่อ โดยมีให้เลือกโหลดสองประเภท: สปริงแบบแปรผันและสปริงแบบแรงคงที่ ชุดสปริงแบบแปรผันให้การสนับสนุนด้วยความแข็งเชิงเส้นภายในช่วงระยะชัก เหมาะสำหรับจุดที่มีการกระจัดเล็กน้อยและมีความไวต่ำเพื่อรองรับการเปลี่ยนแปลงของแรง หน่วยแรงคงที่ใช้กลไกสปริงหลักและรองเพื่อควบคุมการเปลี่ยนแปลงแรงรองรับภายใน 5% ตลอดช่วงชักทั้งหมด ทำให้เหมาะสำหรับอุปกรณ์หัวฉีด เครื่องปอก เครื่องต้มซ้ำ ช่องทางเข้าและทางออกของคอมเพรสเซอร์ และตำแหน่งอื่นๆ ที่มีข้อกำหนดโหลดหัวฉีดที่เข้มงวด

ส่วนประกอบสปริงผลิตจากเหล็กสปริงอัลลอยด์ เช่น 60Si2Mn หรือ 50CrVA ทั้งนี้ขึ้นอยู่กับสื่อและสภาพแวดล้อมการติดตั้ง กระบอกสูบและส่วนประกอบโครงสร้างสามารถผลิตได้จากเหล็กกล้าคาร์บอน เหล็กทนความร้อน เหล็กกล้าไร้สนิมดูเพล็กซ์ หรือโลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก โดยมีการบำบัดวัสดุที่สอดคล้องกับ NACE MR0175/ISO 15156 เพื่อตอบสนองข้อกำหนดของแหล่งน้ำมันและก๊าซเปรี้ยว

สำหรับการเคลือบป้องกัน สิ่งอำนวยความสะดวกนอกชายฝั่งสามารถใช้ไพรเมอร์อีพอกซีที่มีสังกะสียึดเกาะสูงพร้อมระบบเคลือบทับหน้าด้วยโพลียูรีเทน ในขณะที่ท่อส่งบนบกมักใช้การชุบสังกะสีแบบจุ่มร้อนหรือการเคลือบ Dacromet เพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาวในการพ่นเกลือและบรรยากาศอุตสาหกรรม ผลิตภัณฑ์เป็นไปตามมาตรฐาน ได้แก่ ASME B31.3, ASME B31.4 และ MSS SP-58 ตัวเรือนแต่ละชิ้นมีแผ่นป้ายชื่อการเคลื่อนตัวโหลดและหมุดล็อคเพื่อการติดตั้งในสภาวะเย็นและการตรวจสอบที่ไซต์งานได้ง่าย

การเลือกไซต์งาน การติดตั้ง และความเสถียรในระยะยาว

เมื่อได้รับข้อมูลการวิเคราะห์ความเค้นในท่อ ทีมเทคนิคของเราแนะนำให้จับคู่ไม้แขวนสปริงสำหรับรุ่นอุตสาหกรรมน้ำมันและก๊าซ และค่าคงที่ของสปริงสำหรับแต่ละจุดรองรับ ในระหว่างขั้นตอนการคัดเลือก จะให้ความสนใจเป็นพิเศษในการออกแบบโหลด การเคลื่อนที่ของการออกแบบ อุณหภูมิ และเกรดการกัดกร่อนต่อสิ่งแวดล้อม ขณะเดียวกันก็พิจารณาน้ำหนักเพิ่มเติมของท่อเติมน้ำในระหว่างสภาวะการทดสอบอุทกสถิต เพื่อป้องกันสปริงโอเวอร์โหลดหรือการแข็งตัว

ในระหว่างการติดตั้ง Spring Hangers สำหรับอุตสาหกรรมน้ำมันและก๊าซจะให้ช่วงการปรับแนวตั้งที่แน่นอนเพื่อดูดซับข้อผิดพลาดในการยกระดับฐานรากและการเบี่ยงเบนของท่อสำเร็จรูป หน่วยแรงคงที่สามารถเลือกติดตั้งอุปกรณ์เสริมเสริมสกรูหรือไฮดรอลิกเพื่อการจัดตำแหน่งที่แม่นยำแม้ภายใต้สภาวะโหลดหนัก หมุดล็อคจะถูกถอดออกหลังจากที่ท่อได้รับความร้อน และที่แขวนจะเข้าสู่การทำงานโดยไม่ต้องมีการทำงานที่ร้อน

ในระหว่างการทำงานระยะยาว การออกแบบสปริงป้องกันการคลายตัวและจุดตรวจสอบปกติช่วยให้ทีมบำรุงรักษาตรวจพบความผิดปกติได้ทันท่วงที ในบรรดาโครงการของเราที่ส่งออกไปยังกว่า 45 ประเทศ การสนับสนุนและคำสั่งซื้อแขวนที่ตามมามากกว่า 70% มาจากลูกค้าปัจจุบัน ข้อมูลการซื้อซ้ำนี้สะท้อนถึงความน่าเชื่อถือที่ยั่งยืนของผลิตภัณฑ์ของเราในระดับหนึ่ง

ตำแหน่งการใช้งานทั่วไปในโรงงานน้ำมันและก๊าซ

หน่วยการแตกตัวเร่งปฏิกิริยาของไหล (FCC) และกระบวนการไฮโดรโพรเซสซิง: ท่อส่งน้ำมันและก๊าซที่ทำปฏิกิริยาอุณหภูมิสูง และท่อส่งก๊าซไอเสียของเครื่องกำเนิดใหม่เผชิญกับการแทนที่ด้วยความร้อนขนาดใหญ่ระหว่างการทำงานโดยมีขีดจำกัดโหลดหัวฉีดที่เข้มงวด การใช้ไม้แขวนสปริงแบบแรงคงที่จะควบคุมแรงเชื่อมต่อบนอุปกรณ์ เช่น เครื่องปฏิกรณ์และตัวแยกขั้นที่สามได้อย่างมีประสิทธิภาพ ป้องกันการรั่วไหลของข้อต่อหน้าแปลน

เทอร์มินัล LNG และระบบไครโอเจนิก: ท่อไครโอเจนิกระหว่างแขนขนถ่ายและถังเก็บ รวมถึงท่อหมุนเวียนสารทำความเย็น เผชิญกับความแตกต่างของอุณหภูมิที่รุนแรง ไม้แขวนเสื้อแบบสปริงใช้วัสดุที่ทนต่อความเย็นจัดเพื่อให้การรองรับที่มั่นคงตลอดกระบวนการทั้งหมด ตั้งแต่การทำให้เย็นล่วงหน้าด้วยความเย็นไปจนถึงการทำงานด้วยความเย็นจัดในระดับลึก ปกป้องข้อต่อการขยายตัวและหัวฉีดของถัง

ท่อส่งน้ำมันและผลิตภัณฑ์ทางไกล: ท่อทางเข้าและทางออกในสถานีสูบน้ำและท่อส่งน้ำมันบริเวณวาล์วต้องเผชิญกับอุณหภูมิที่แปรผันตามฤดูกาลและสื่อในการขนส่ง ไม้แขวนเสื้อแบบสปริงแบบปรับได้รวมกับขายึดจำกัดจะรักษาความลาดเอียงของท่ออย่างเหมาะสม หลีกเลี่ยงการสั่นสะเทือนและความเสี่ยงจากค้อนน้ำที่เกิดจากการยกจุดรองรับออก

แพลตฟอร์มนอกชายฝั่งและ FPSO: สิ่งอำนวยความสะดวกเหล่านี้มีพื้นที่ขนาดกะทัดรัดและอาจได้รับโหลดไดนามิกเพิ่มเติมจากการเคลื่อนที่แบบโยก ไม้แขวนสปริงแบบแรงคงที่พร้อมฟังก์ชันจำกัดสามารถใช้ร่วมกับแดมเปอร์เพื่อชดเชยการเคลื่อนตัวเนื่องจากความร้อน ขณะเดียวกันก็ยับยั้งการแกว่งไปมาในความถี่ต่ำที่เกิดจากลมและคลื่น ช่วยลดความเสียหายจากความเมื่อยล้าของข้อต่อ

เอกสารคุณภาพและการสนับสนุนทางเทคนิค

เริ่มต้นจากการตรวจสอบลวดสปริงที่เข้ามาใหม่ โรงงานของเราดำเนินการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน: การตรวจสอบหมายเลขความร้อน ความแข็งและการตรวจสอบทางโลหะวิทยาหลังการบำบัดความร้อน การทดสอบความแข็งแบบเต็มจังหวะของผลิตภัณฑ์สำเร็จรูป และการทดสอบการยึดเกาะของการเคลือบ ไม้แขวนสปริงแต่ละชุดสำหรับอุตสาหกรรมน้ำมันและก๊าซสามารถจัดเตรียมใบรับรองคุณภาพวัสดุ รายงานการตรวจสอบ คำชี้แจงการปฏิบัติตามข้อกำหนดของ NACE และเอกสารรับรอง ASME เพื่อสนับสนุนการตรวจสอบโครงการในต่างประเทศ

ทีมเทคนิคของเราสามารถจัดเตรียมคู่มือการติดตั้งโดยละเอียดและคำแนะนำในการปรับสภาวะเย็นได้ตามต้องการ และสามารถร่วมมือกับการให้พยานโดยบุคคลที่สามหรือการควบคุมดูแลนอกสถานที่ได้

หากคุณต้องการกำหนดค่า Spring Hangers สำหรับอุตสาหกรรมน้ำมันและก๊าซสำหรับโครงการน้ำมันและก๊าซเฉพาะ โปรดจัดเตรียมแบบร่างเค้าโครงท่อ รายงานการคำนวณความเครียด และข้อมูลสิ่งแวดล้อมในสถานที่ปฏิบัติงาน เราจะจัดส่งรายงานการคัดเลือกซึ่งรวมถึงการคำนวณจังหวะโหลดและระดับความสูงในการติดตั้งที่แนะนำ แทนที่จะเป็นเพียงรายการรุ่นมาตรฐาน ช่วยให้คุณควบคุมต้นทุนโดยรวมในขณะเดียวกันก็รับประกันการทำงานที่ปลอดภัยและเชื่อถือได้ของระบบสนับสนุนไปป์ไลน์ของคุณตลอดวงจรชีวิต
