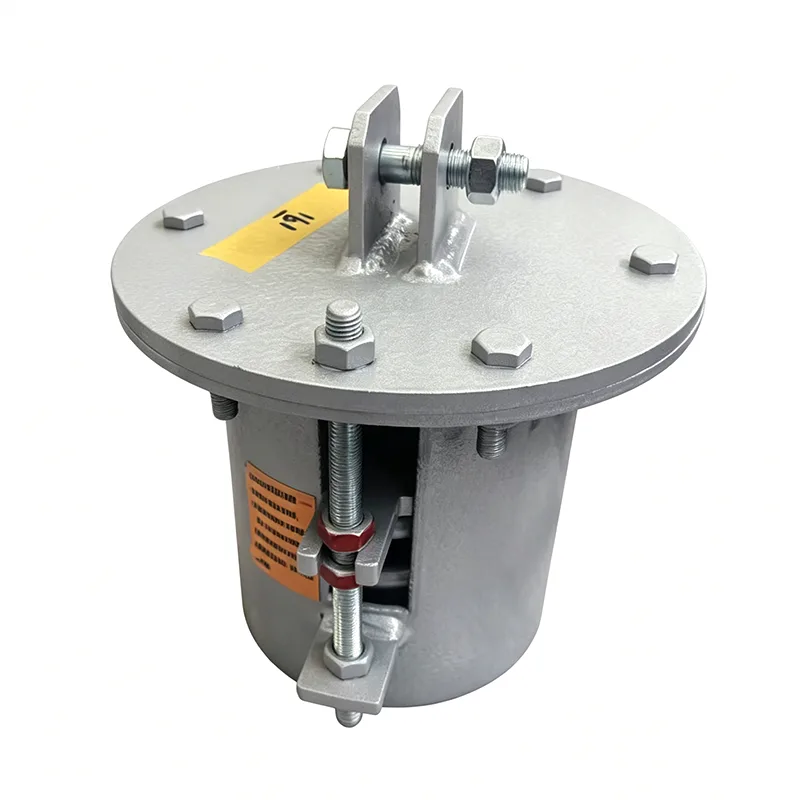

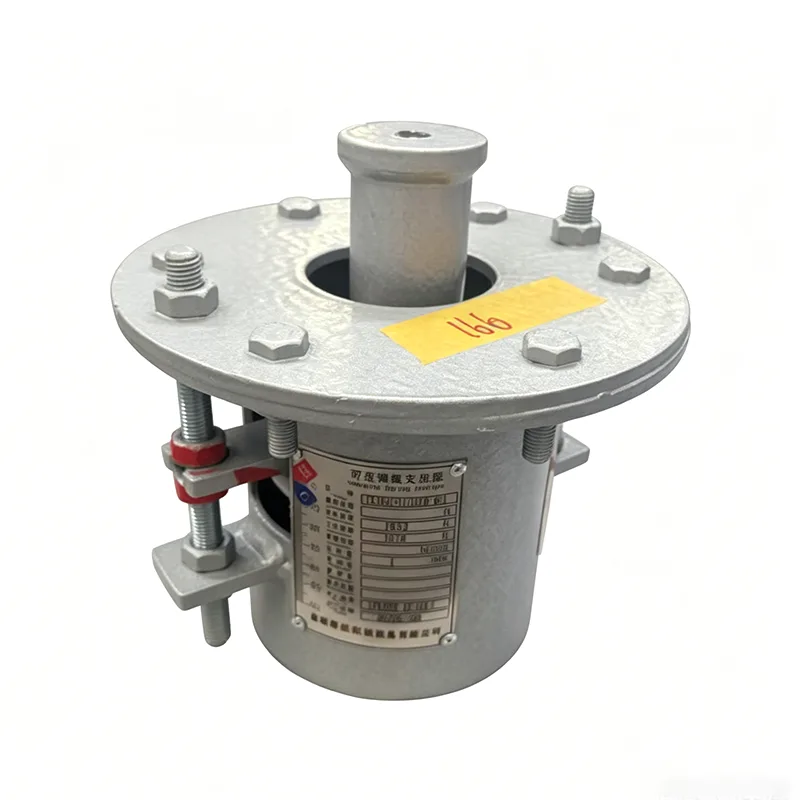

ไม้แขวนสปริงมาตรฐาน ASME

นับตั้งแต่ก่อตั้งในปี 2555 Yangzhou Tianshun Pipeline Technology Co., Ltd. มีความเชี่ยวชาญด้านโซลูชันระบบท่อมาเป็นเวลา 14 ปี ด้วยความเชี่ยวชาญทางเทคนิคที่ลึกซึ้งและประสบการณ์การบริการระดับโลก เราภูมิใจเสนอไม้แขวนสปริงมาตรฐาน ASME

ได้รับการออกแบบและผลิตตามมาตรฐาน ASME อย่างเคร่งครัด ผลิตภัณฑ์นี้ได้รับการพัฒนาเพื่อตอบสนองความต้องการการสนับสนุนท่อส่งและการชดเชยการเคลื่อนที่ของพลังงาน ปิโตรเคมี พลังงาน และภาคส่วนอื่นๆ ด้วยประสิทธิภาพที่มั่นคงและคุณภาพที่เชื่อถือได้ จึงทำหน้าที่เป็นเครื่องป้องกันที่สำคัญสำหรับการดำเนินงานท่อส่งก๊าซอย่างปลอดภัยในโครงการวิศวกรรมระดับโลก

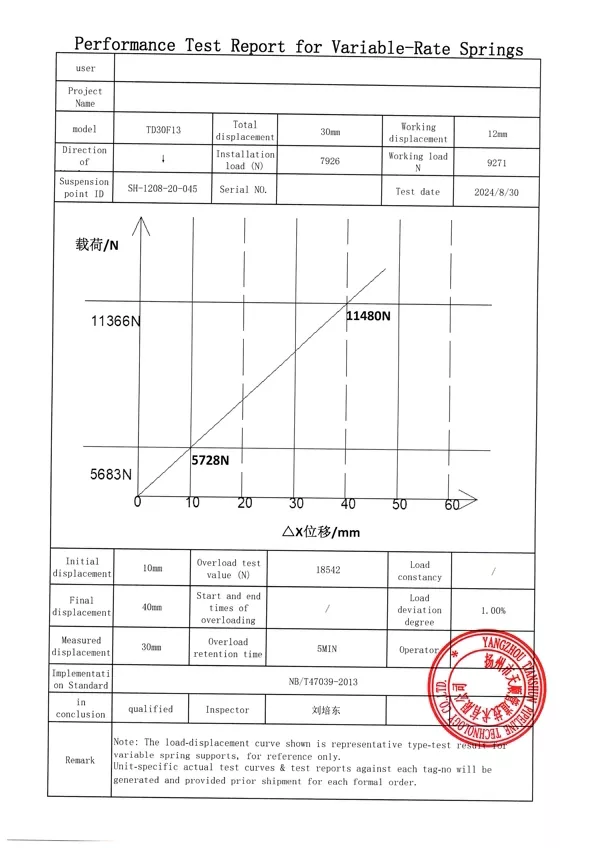

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

การออกแบบและการผลิต

1. การออกแบบที่แม่นยำตามมาตรฐาน

▶  ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานสากลอย่างสมบูรณ์ รวมถึง ASME PTC30.1 ทำให้มั่นใจได้ว่าคุณสมบัติทางกลและความทนทานจะตรงตามข้อกำหนดของสภาพการทำงานที่รุนแรง

▶  ใช้การวิเคราะห์องค์ประกอบแบบจำกัด (FEA) เพื่อปรับโครงสร้างให้เหมาะสม ปรับสมดุลโหลด การกระจัด และเสถียรภาพได้อย่างมีประสิทธิภาพ เพื่อความปลอดภัยของระบบที่ได้รับการปรับปรุง

▶  มีรุ่นและอัตราโหลดให้เลือกมากมายเพื่อให้ครอบคลุมทุกสถานการณ์การใช้งาน

2. วัสดุระดับพรีเมี่ยมและงานฝีมือที่มีความแม่นยำ

▶  ตัวเครื่องหลักผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูงหรือสแตนเลส พร้อมการชุบสังกะสีแบบจุ่มร้อนหรือการเคลือบป้องกันการกัดกร่อนบนพื้นผิวเพื่อความต้านทานการกัดกร่อนที่ดีเยี่ยม

▶  ส่วนประกอบสปริงผ่านการอบชุบด้วยความร้อนเป็นพิเศษเพื่อกำจัดการเสียรูปพลาสติกในระหว่างการใช้งานระยะยาว โดยมีอายุการใช้งานยาวนานกว่า 30 ปี

▶ มีการใช้เครื่องจักร CNC และการตรวจสอบอัตโนมัติตลอดการผลิต โดยมีการควบคุมความคลาดเคลื่อนความแม่นยำภายใน 0.5 มม. เพื่อรับประกันการส่งมอบทุกหน่วยที่ไม่มีข้อบกพร่อง

ข้อดีหลัก

คุณภาพและการรับรอง

ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบภายในองค์กรอย่างครอบคลุมก่อนจัดส่ง

การทดสอบภายในบริษัทประกอบด้วย: การตรวจสอบขนาดและการมองเห็น, PMI (การระบุวัสดุที่เป็นบวก), การทดสอบความแข็ง, การทดสอบแบบไม่ทำลาย MT/PT (ถ้ามี), การทดสอบแรงสปริง (ด้วยเส้นโค้งโหลด-ดิสเพลสเมนต์) และการวัดความหนาของสารเคลือบ

มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

การทดสอบภายในองค์กรไม่ถือเป็นการทดสอบของบุคคลที่สามที่ได้รับการรับรองโดย ILAC การทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการมีให้บริการเป็นบริการเสริมแยกต่างหาก

บริการตรวจสอบโดยบุคคลที่สามเสริม (เสนอราคาแยกต่างหาก):

1. การทดสอบวัสดุ: การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. การเชื่อม NDT: การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด รวมถึงเส้นโค้งการกระจัดของโหลด

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน/เคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เท่านั้น เรามีกราฟแสดงการกระจัดของโหลดกับสปริงทุกตัว นอกจากนี้เรายังอำนวยความสะดวกในการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบที่เป็นพยาน และสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

สถานการณ์การใช้งาน

บริการและการสนับสนุน

1. การสนับสนุนการคัดเลือกอย่างมืออาชีพ: ทีมวิศวกรอาวุโสมอบเครื่องมือการเลือกออนไลน์และตอบสนองต่อคำขอโซลูชันที่กำหนดเองภายใน 2 ชั่วโมง

2.บริการครบวงจร: บริการแบบครบวงจรครอบคลุมการให้คำปรึกษาด้านเทคนิค คำแนะนำในการติดตั้ง และการบำรุงรักษาหลังการขาย พร้อมการตอบสนองทั่วโลกตลอด 24 ชั่วโมง

3. โซลูชันที่เปิดใช้งานข้อมูล: มีอินเทอร์เฟซฟรีสำหรับซอฟต์แวร์วิเคราะห์ความเครียดไปป์ไลน์เพื่อช่วยลูกค้าเพิ่มประสิทธิภาพการออกแบบระบบ

เหตุใดจึงเลือกไม้แขวนสปริงมาตรฐาน ASME ของ Yangzhou Tianshun

▶  ประสบการณ์ในอุตสาหกรรม 14 ปี: ให้บริการลูกค้าในกว่า 40 ประเทศทั่วโลก ครอบคลุมโครงการสำคัญมากกว่า 1,000 โครงการ ความเสถียรของผลิตภัณฑ์ได้รับการตรวจสอบอย่างสมบูรณ์ในการใช้งานจริง

▶  ความเป็นผู้นำด้านเทคโนโลยี: เราดำเนินการวิจัยและพัฒนาร่วมกับมหาวิทยาลัยหลายแห่งเพื่อเพิ่มประสิทธิภาพผลิตภัณฑ์อย่างต่อเนื่อง และถือสิทธิบัตรระดับชาติ 6 ฉบับ

▶  ได้รับความไว้วางใจจากผู้นำอุตสาหกรรม: พันธมิตรระยะยาวขององค์กรชั้นนำ เช่น Sinopec, Shell และ General Electric โดยมีอัตราการซื้อซ้ำเกิน 85%

▶  การจัดส่งที่โปร่งใส: มีการติดตามความคืบหน้าการผลิตแบบครบวงจรเพื่อให้แน่ใจว่ามีการจัดส่งตรงเวลาและลดความเสี่ยงด้านความล่าช้า

ติดต่อเราตอนนี้:

Yangzhou Tianshun Pipeline Technology Co., Ltd. หวังเป็นอย่างยิ่งว่าจะได้เป็นพันธมิตรกับคุณและปกป้องโครงการด้านวิศวกรรมของคุณด้วยไม้แขวนสปริงมาตรฐาน ASME แบบมืออาชีพ เชื่อถือได้ และเชื่อถือได้
