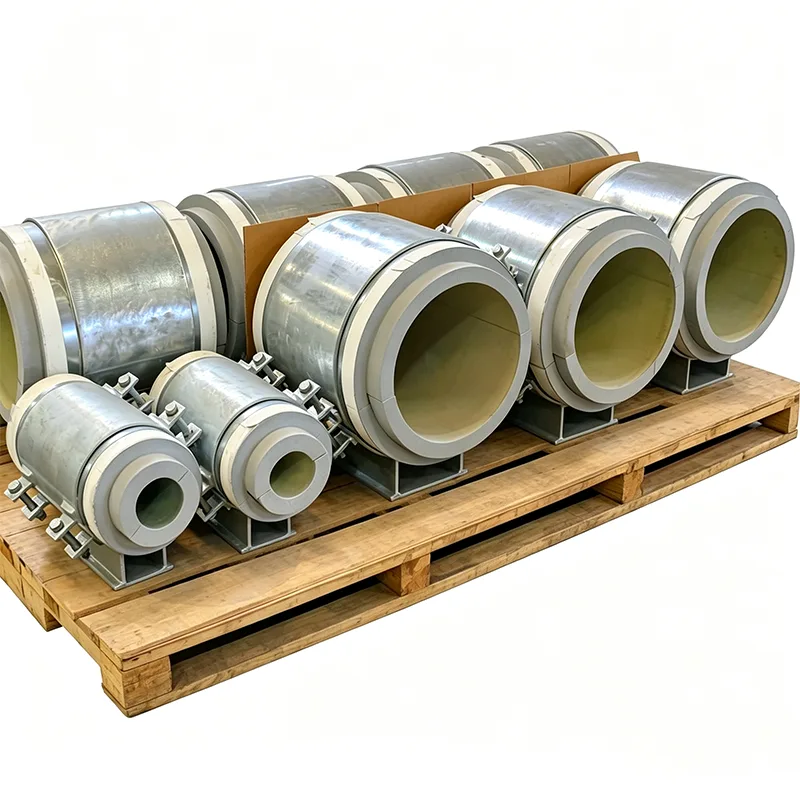

ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าสำหรับน้ำมันและก๊าซ

ท่อส่งน้ำมันและก๊าซเคลื่อนที่มากกว่าแค่ผลิตภัณฑ์ โดยจะเคลื่อนย้ายน้ำมันดิบที่มีแนวโน้มเป็นขี้ผึ้งซึ่งจะต้องอยู่เหนือจุดไหล ก๊าซเปียกที่สามารถสร้างไฮเดรตที่มีฤทธิ์กัดกร่อนได้ที่จุดที่เย็น และคอนเดนเสทแรงดันสูงที่หมุนเวียนไปตามอุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว ในบริการเหล่านี้ ส่วนรองรับท่อที่ไม่มีฉนวนเป็นมากกว่าพลังงานรั่วไหล ซึ่งเป็นความเสี่ยงด้านความปลอดภัยของกระบวนการและเป็นจุดเริ่มต้นของการกัดกร่อน ส่วนรองรับที่หุ้มฉนวนไว้ล่วงหน้าอย่างเหมาะสมจะช่วยลดปัญหา Cold Bridge รวมเข้ากับซองป้องกันไอ และมาถึงที่ไซต์งานเป็นชุดประกอบที่ทดสอบการรับน้ำหนักแล้ว ไม่มีฉนวนที่ทำจากสนาม ไม่มีการคาดเดา

Yangzhou Tianshun ได้ส่งมอบการสนับสนุนแบบหุ้มฉนวนล่วงหน้าสำหรับโครงการน้ำมันและก๊าซต้นน้ำ กลางน้ำ และปลายน้ำมาตั้งแต่ปี 2555 ปัจจุบัน ส่วนประกอบของเราให้บริการบนท่อร่วมการผลิตในทะเลทราย ตัวยกแพลตฟอร์มนอกชายฝั่ง และสายติดตามไอน้ำของโรงกลั่นในกว่า 45 ประเทศ เราสร้างสิ่งเหล่านี้เพื่อรับมือกับความท้าทายเฉพาะที่ทำให้ท่อน้ำมันและก๊าซแตกต่าง: วัสดุที่มีฤทธิ์เปรี้ยว ความสามารถในการอยู่รอดของไฟจากเครื่องบิน และฉนวนที่จะไม่เสื่อมสภาพเมื่อไฮโดรคาร์บอนซึมเข้าไปในท่อ

วัสดุที่เลือกใช้สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนและเปรี้ยว

ในโรงงานน้ำมันและก๊าซ เหล็กรองรับสามารถสัมผัสกับ H₂S คลอไรด์ และอากาศที่มีเกลือเค็ม บางครั้งทั้งสามอย่างพร้อมกัน เราไม่เสี่ยงกับการเลือกใช้วัสดุ สำหรับการใช้งานด้านบริการที่มีรสเปรี้ยว เราจะจัดหาแผ่นเหล็กคาร์บอนและส่วนที่ผ่านการทดสอบ HIC (การแคร็กที่เกิดจากไฮโดรเจน) ตาม NACE TM0284 และสามารถจัดหาส่วนรองรับที่เสร็จสมบูรณ์ได้ตามมาตรฐาน NACE MR0175 / ISO 15156 โดยสมบูรณ์ ในกรณีที่คลอไรด์เป็นปัญหาหลัก — ด้านบนนอกชายฝั่ง, อาคารริมชายฝั่ง — เราใช้สแตนเลส 316L สำหรับตัวรองรับและการขันโบลต์ A4-80 เพื่อถอดกัลวานิกออก ความเสี่ยงต่อการกัดกร่อน

บล็อกฉนวนนั้นเป็นเซลล์ปิดเพื่อต้านทานการดูดซับไฮโดรคาร์บอน สำหรับสายการผลิตที่บรรทุกน้ำมันดิบ คอนเดนเสท หรือน้ำมันเชื้อเพลิง เราหลีกเลี่ยงวัสดุเซลล์เปิดที่จะดูดซับน้ำมันและสูญเสียประสิทธิภาพการระบายความร้อน กระจกเซลลูล่าร์และ PIR ความหนาแน่นสูงคือตัวเลือกเริ่มต้นของเรา ซึ่งผ่านการทดสอบความเข้ากันได้ทางเคมีกับการสัมผัสสารหกรั่วไหลที่คาดหวังไว้

รักษาความร้อนในส่วนที่กระบวนการต้องการ

ส่วนรองรับท่อหุ้มฉนวนล่วงหน้าสำหรับน้ำมันและก๊าซไม่ได้ทำงานที่อุณหภูมิไอน้ำเสมอไป แต่มักจะได้รับความร้อนหรือติดตามเพื่อให้เนื้อหาไหลอยู่ สิ่งรองรับที่ช่วยให้ความร้อนเล็ดลอดออกมา ณ จุดหนึ่งอาจทำให้เกิดความเย็นเฉพาะที่ซึ่งนำไปสู่การสะสมของขี้ผึ้ง การก่อตัวของไฮเดรต หรือความหนืดเพิ่มขึ้น ส่วนรองรับแบบหุ้มฉนวนล่วงหน้าของเราใช้บล็อกฉนวนรับน้ำหนักที่เลือกไว้สำหรับอุณหภูมิการออกแบบเฉพาะ:

อุณหภูมิต่ำกว่าศูนย์ถึง 85°C: PIR ความหนาแน่นสูงสำหรับกล่องเย็นแปรรูปก๊าซ การจัดเก็บ LPG และน้ำเย็นไปจนถึงหน่วยแยกน้ำด้วยแก๊ส

สูงถึง 140°C: PIR ที่มีระดับอุณหภูมิที่สูงขึ้นสำหรับท่อน้ำมันดิบแบบติดตามและระบบน้ำมันร้อน

สูงถึง 400°C: แคลเซียมซิลิเกตสำหรับท่อบิทูเมนแบบติดตามไอน้ำ เครื่องทำความร้อนน้ำมันร้อน และท่อในกระบวนการโรงกลั่น

ความหนาของบล็อกตรงกับข้อกำหนดคุณสมบัติฉนวนของท่ออย่างแม่นยำ และตรวจสอบกำลังรับแรงอัดเทียบกับโหลดไฮโดรเทสเต็ม — เนื่องจากบล็อกที่ทับระหว่างการทดสอบเดินเครื่องจะไม่เป็นฉนวนใดๆ

การป้องกันอัคคีภัยที่ซื้อเวลา

บนแท่นนอกชายฝั่งหรือในโรงงานแก๊ส ชุดประกอบที่พังระหว่างเกิดเพลิงไหม้จะช่วยดึงสิ่งยึดเหนี่ยวออกจากท่อ ซึ่งอาจนำไปสู่การแตกหักและลุกลามบานปลาย เราสามารถรวมการป้องกันอัคคีภัยแบบพาสซีฟเข้ากับส่วนรองรับที่หุ้มฉนวนไว้ล่วงหน้าได้โดยตรง: เสื่อกันความร้อนหรือเสื่อดูดซับความร้อนจะติดเข้ากับฐานเหล็กและผนังข้างใต้แผ่นหุ้ม และชุดประกอบสามารถได้รับการรับรองเพื่อรักษาความสมบูรณ์ในการรับน้ำหนักตามระยะเวลาที่กำหนดภายใต้การเผาไหม้ด้วยไอพ่น (ISO 22899) หรือการสัมผัสไฟจากเซลลูโลส (ISO 834) ซึ่งเปลี่ยนส่วนรองรับให้เป็นส่วนหนึ่งของระบบความปลอดภัย ไม่ใช่แค่ส่วนประกอบที่ช่วยประหยัดพลังงานเท่านั้น

แผงกั้นไอที่ผสานรวมจากโรงงานช่วยขจัดความเสี่ยง CUI ของไซต์งาน

การกัดกร่อนใต้ฉนวนถือเป็นการตรวจสอบและซ่อมแซมที่มีราคาแพงที่สุดในโรงงานน้ำมันและก๊าซหลายแห่ง เกือบทุกครั้งจะเริ่มต้นที่การเจาะทะลุที่รองรับ โดยที่แผงกั้นไอถูกตัดด้วยมือและปิดผนึกด้วยเทปซึ่งจะสูญเสียการยึดเกาะหลังจากผ่านไปสองสามฤดูร้อน ส่วนรองรับของเรามาพร้อมกับปลอกโลหะซีลแบบต่อเนื่องที่เชื่อมจากโรงงานเข้ากับตัวรองรับ ทีมงานประจำไซต์งานเดินปลอกหุ้มฉนวนท่อเข้ากับปลอกสวมนี้โดยตรง และปิดผนึกด้วยแถบกาวหรือแถบรัดตามที่กำหนด ผลลัพธ์ที่ได้คือการเปลี่ยนแปลงที่จำกัดไอซึ่งสามารถตรวจสอบได้ด้วยสายตาจากภายนอก และจะไม่เปิดขึ้นในอีกสองปีต่อมา

เอกสารพร้อมสำหรับผู้ตรวจสอบทุกคน

ท่อหุ้มฉนวนสำเร็จรูปทุกท่อสำหรับน้ำมันและก๊าซที่เราจัดหาให้กับโครงการน้ำมันและก๊าซประกอบด้วย:

ใบรับรองวัสดุ EN 10204 ประเภท 3.1 พร้อมผลการทดสอบ HIC ที่ระบุบริการเปรี้ยว

เอกสารข้อมูลฉนวนบล็อกที่มีกำลังรับแรงอัด การนำความร้อน และพิกัดการติดไฟ

รายงาน NDT สำหรับรอยเชื่อมใดๆ รวมถึง PT/MT และการถ่ายภาพรังสี หากมีการร้องขอ

ใบรับรองการตรวจสอบมิติขั้นสุดท้ายและการทดสอบโหลด

เครื่องหมาย CE และคำประกาศประสิทธิภาพภายใต้ EU 305/2011 หากมี

การใช้งานน้ำมันและก๊าซทั่วไป

ท่อร่วมการผลิตและสายการรวบรวมหลุมผลิต (บนบกและนอกชายฝั่ง)

หน่วยกำจัดก๊าซขาดน้ำและก๊าซกรด

การจัดเก็บและโอนท่อ LPG และ NGL

หน่วยกระบวนการกลั่น: การกลั่นน้ำมันดิบ, การไฮโดรแคร็ก, การปฏิรูป

น้ำมันดินและสายทำความร้อนน้ำมันหนัก

ด้านบนสุดของแพลตฟอร์มนอกชายฝั่งและโมดูลกระบวนการ FPSO

เหตุใด Tianshun จึงรองรับฉนวนหุ้มฉนวนน้ำมันและก๊าซ

เราเข้าใจดีว่าข้อกำหนดการสนับสนุนน้ำมันและก๊าซนั้นเต็มไปด้วยข้อกำหนดด้านวัสดุ ข้อกำหนดการปฏิบัติตามข้อกำหนดของ NACE และข้อกำหนดในการป้องกันอัคคีภัย วิศวกรของเราอ่านข้อกำหนดเหล่านั้นทีละบรรทัดก่อนที่จะสร้างแบบร่างเดียว เราสามารถอ้างอิงถึงประเภทท่อ มาตรฐานฉนวน และการโหลดโครงสร้างของคุณเพื่อส่งมอบชุดประกอบชิ้นเดียวที่ตรวจสอบทุกกล่อง — และเราสนับสนุนมันพร้อมกับเอกสารประกอบเพื่อพิสูจน์ ลูกค้าของเรามากกว่า 70% กลับมาสำหรับโปรเจ็กต์ถัดไป ซึ่งเป็นข้อพิสูจน์ที่ชัดเจนที่สุดที่เราสามารถให้ได้

คำถามที่พบบ่อย

ถาม: คุณสามารถใช้ Support ในสภาพแวดล้อมการบริการที่ไม่เอื้ออำนวยได้หรือไม่

ก. ใช่. เราจัดหาเหล็กรองรับที่ผ่านการทดสอบ HIC และการปฏิบัติตามข้อกำหนด NACE MR0175/ISO 15156 สำหรับการใช้งานก๊าซเปรี้ยวและน้ำมันดิบ

ถาม: คุณนำเสนอเวอร์ชันที่ติดไฟได้หรือไม่

ก. ใช่. เราสามารถรวมการป้องกันอัคคีภัยเชิงรับที่ได้รับการจัดอันดับสำหรับไฟจากเครื่องบินเจ็ท (H-60 หรือ J-60) หรือไฟจากเซลลูโลส เพื่อรักษาความสมบูรณ์ของการรับน้ำหนักในช่วงเวลาที่กำหนด

ถาม: จะป้องกันไม่ให้ฉนวนดูดซับน้ำมันหรือสารเคมีได้อย่างไร?

ตอบ: เราใช้วัสดุเซลล์ปิด เช่น แก้วเซลลูลาร์หรือ PIR ที่ต้านทานการดูดซึมไฮโดรคาร์บอนเหลว ไม่เคยระบุฉนวนเซลล์เปิดสำหรับน้ำมันและก๊าซโดยไม่มีสิ่งกีดขวางในการป้องกัน

ถาม: ส่วนรองรับสามารถรับน้ำหนักจุดสูงจากท่อผนังหนักได้หรือไม่

ตอบ: อย่างแน่นอน เราคำนวณแรงดันแบริ่งภายใต้สภาวะการทำงานและการทดสอบไฮโดรเทส และเลือกเกรดของบล็อกฉนวนตามนั้น
