ส่วนรองรับสไลด์ท่อหุ้มฉนวนล่วงหน้า

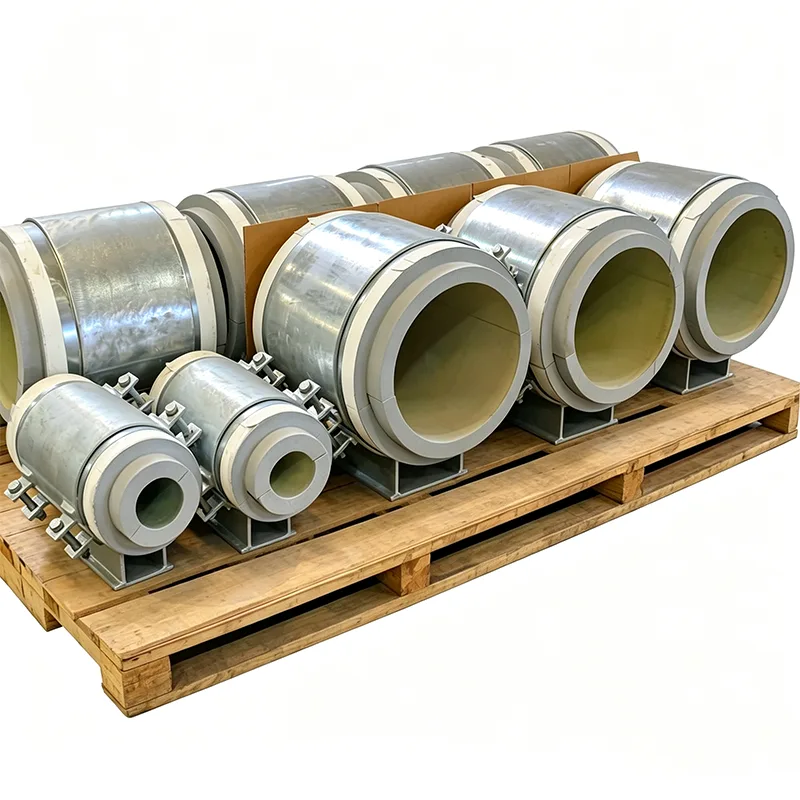

ท่อที่ขยายและหดตัวภายใต้การเปลี่ยนแปลงของอุณหภูมิจะต้องเคลื่อนที่ไปที่ส่วนรองรับ ท่อที่ต้องหุ้มฉนวนจะต้องมีซองเก็บความร้อนที่ไม่ขาด การตอบสนองความต้องการทั้งสองที่จุดรองรับเดียวกันมักจะหมายถึงการติดตั้งแผ่นสไลด์แยกต่างหาก จากนั้นจึงตัดฉนวนรอบๆ ที่ไซต์งาน ซึ่งเป็นลำดับที่ทำให้เกิดการวางแนวที่ไม่ตรง ฉนวนที่ถูกบีบอัด และการซีลไอที่ไม่น่าเชื่อถือ ส่วนรองรับท่อแบบหุ้มฉนวนล่วงหน้าช่วยแก้ปัญหานี้โดยการรวมกลไกการเลื่อนและบล็อกฉนวนไว้ในหน่วยเดียวที่ประกอบจากโรงงานซึ่งมาถึงไซต์งานพร้อมที่จะรับท่อและฉนวนที่อยู่ติดกัน

เราได้ผลิตตัวรองรับสไลด์แบบบูรณาการเหล่านี้ที่โรงงานหยางโจวของเราตั้งแต่ปี 2012 สำหรับท่อไอน้ำ เครือข่ายน้ำเย็น และท่อถ่ายเทความเย็นในกว่า 45 ประเทศ ส่วนประกอบแต่ละชิ้นได้รับการออกแบบเพื่อให้ท่อเคลื่อนที่ได้อย่างอิสระ ฉนวนยังคงสภาพเดิม และเหล็กรองรับจะคงอยู่ในอุณหภูมิที่ปลอดภัย

ฟังก์ชั่นการเลื่อนและฉนวนทำงานร่วมกันอย่างไร

ตัวรองรับประกอบด้วยบล็อกฉนวนที่มีความแข็งแกร่งและมีความหนาแน่นสูงซึ่งจะถ่ายเทภาระของท่อจากอานลงไปยังแผ่นฐาน ไม่มีโลหะสัมผัสกับโลหะผ่านเส้นทางโหลด: ตัวฉนวนเองทำหน้าที่เป็นตัวแบ่งความร้อน ใต้บล็อกฉนวน คู่เลื่อนที่มีแรงเสียดทานต่ำอยู่ในตำแหน่งที่แม่นยำระหว่างการผลิต

ส่วนประกอบเลื่อนด้านบนเป็นแผ่นสแตนเลสขัดเงาที่เชื่อมติดกับด้านล่างของบล็อกฉนวนหรือกับแผ่นกระจายน้ำหนักขั้นกลาง

ส่วนประกอบเลื่อนด้านล่างคือแผ่น PTFE หรือแผ่นเคลือบกราไฟท์ที่ยึดติดไว้ที่ด้านบนของแผ่นฐานเหล็ก

ส่วนต่อประสานแบบสไลด์ทั้งหมดถูกปิดไว้ภายในตัวรองรับ ป้องกันฝุ่นจากการก่อสร้าง เม็ดทรายที่ถูกลมพัด และความชื้นที่อาจเพิ่มการเสียดสีหรือทำให้เกิดการกัดกร่อนเมื่อเวลาผ่านไป

พื้นที่ผิวของสไลด์และความยาวการเคลื่อนที่คำนวณจากข้อมูลการวิเคราะห์ความเค้นของท่อ เราเพิ่มส่วนต่างที่มากเกินกว่าระยะการเคลื่อนที่สูงสุดที่คาดไว้ ดังนั้นแม้แต่เหตุการณ์ชั่วคราวที่ไม่ปกติก็จะไม่ผลักดันการสนับสนุนให้เกินขอบเขตที่ออกแบบไว้

ฉนวนที่ทำงานที่อุณหภูมิการทำงานของคุณ

วัสดุฉนวนบล็อกถูกเลือกสำหรับสภาวะความร้อนเฉพาะของสายการผลิตของคุณ ไม่ใช่เลือกจากสต็อกขนาดเดียวที่เหมาะกับทุกคน ตัวเลือกวัสดุมาตรฐานของเราประกอบด้วย:

PIR ความหนาแน่นสูง (โพลีไอโซไซยานูเรต): สำหรับน้ำเย็น น้ำเกลือ และบริการเย็นที่มีอุณหภูมิต่ำถึง -50°C

กระจกเซลลูล่าร์: สำหรับการใช้งานด้วยความเย็นเยือกแข็งจนถึง -196°C ซึ่งการซึมผ่านของความชื้นเป็นสิ่งสำคัญ

แคลเซียมซิลิเกต: สำหรับไอน้ำ น้ำมันร้อน และสายการผลิตที่มีอุณหภูมิสูงถึง 650°C

บอร์ดแบบเพอร์ไลต์หรือแบบพรุนขนาดเล็ก: สำหรับการใช้งานที่ต้องการการนำความร้อนต่ำมากที่อุณหภูมิสูงจัด

ทุกบล็อกได้รับการตัดเฉือนเพื่อให้ตรงกับเส้นผ่านศูนย์กลางของท่อและความหนาของฉนวนที่ระบุไว้สำหรับโครงการ กำลังรับแรงอัดได้รับการตรวจสอบเทียบกับโหลดทดสอบพลังน้ำเต็มจำนวน ไม่ใช่แค่น้ำหนักใช้งาน เพื่อป้องกันการกระแทกระหว่างการทดสอบเดินเครื่อง

แผงกั้นไอที่ไม่หยุดชะงัก

ตัวรองเท้าทำจากโลหะมีหน้าแปลนซีลในตัว เมื่อทีมงานติดตั้งฉนวนท่อและแผ่นหุ้มด้านนอก พวกเขานำแผงกั้นไอมาที่หน้าแปลนนี้โดยตรงแล้วปิดผนึกด้วยกาวหรือเทป ผลลัพธ์ที่ได้คือซองจดหมายที่ต่อเนื่องและสามารถตรวจสอบได้ซึ่งไหลตรงผ่านตำแหน่งรองรับ — ไม่มีช่องว่าง ไม่มีแผ่นแปะที่ตัดด้วยมือ และไม่ต้องพึ่งพาสีเหลืองอ่อนที่ทาเฉพาะที่ไซต์งานเพียงอย่างเดียว

เอกสารและความน่าเชื่อถือ

ส่วนรองรับสไลด์หุ้มฉนวนล่วงหน้าทุกอันมาพร้อมกับชุดเอกสารครบชุด:

ใบรับรอง EN 10204 ประเภท 3.1 สำหรับชิ้นส่วนเหล็กทั้งหมด

เอกสารข้อมูลวัสดุฉนวนที่มีค่าการนำความร้อนและกำลังรับแรงอัดที่อุณหภูมิการออกแบบ

ใบรับรองค่าสัมประสิทธิ์แรงเสียดทานของแผ่นสไลด์ ตรวจสอบโดยการทดสอบในห้องปฏิบัติการ

รายงานมิติที่ยืนยันช่วงการเคลื่อนที่ ความหนาของบล็อก และขนาดแผ่นฐาน

การใช้งานทั่วไป

ชั้นวางท่อไอน้ำและคอนเดนเสทในโรงไฟฟ้าและโรงงานอุตสาหกรรม

น้ำเย็นและท่อระบายความร้อนแบบเขตซึ่งมีตำแหน่งรองรับสไลด์บนทางตรงยาว

แกลเลอรีท่อไครโอเจนิกส์ที่มีการหดตัวด้วยความร้อนต้องการพื้นผิวเลื่อนที่เชื่อถือได้และมีแรงเสียดทานต่ำ

ระบบท่อหุ้มฉนวนใดๆ ที่แผ่นสไลด์ประกอบภาคสนามจะทำให้การติดตั้งฉนวนช้าลงและสร้างปัญหาในการตรวจสอบ

ทำไมต้องเทียนซุ่น?

ส่วนรองรับแบบสไลด์ที่ยึดหรือบดขยี้ฉนวนหลังจากผ่านรอบความร้อนเพียงไม่กี่รอบจะไม่ใช่ตัวรองรับแบบสไลด์ แต่เป็นคำสั่งซ่อมในอนาคต วิธีการบูรณาการจากโรงงานของเราจะขจัดความแปรปรวนของการประกอบภาคสนามและทำให้แน่ใจว่าพื้นผิวเลื่อนอยู่ในแนวเดียวกัน บล็อกฉนวนได้รับการรองรับอย่างเต็มที่ และทีมงานประจำไซต์งานสามารถดำเนินการกั้นไอระเหยได้อย่างหมดจด ด้วยการสนับสนุนทางธุรกิจและวิศวกรรมที่ทำซ้ำมากกว่า 70% ที่เริ่มต้นจากไอโซเมตริกของคุณ เราจึงส่งมอบผลิตภัณฑ์ที่ทำงานได้อย่างคาดเดาได้ตั้งแต่การให้ความร้อนครั้งแรกจนถึงครั้งสุดท้าย

คำถามที่พบบ่อย

ถาม: สามารถเปลี่ยนพื้นผิวสไลด์ได้หรือไม่หากสึกหรอ?

ตอบ: พื้นผิวของสไลด์ถูกปิดและเชื่อมเข้าด้วยกันภายในโรงงาน ดังนั้นการเปลี่ยนสนามจึงไม่สามารถทำได้ วัสดุที่เราใช้ได้รับการจัดอันดับการเคลื่อนไหวเป็นเวลาหลายทศวรรษภายใต้น้ำหนักที่ออกแบบ และเราให้ข้อมูลการทดสอบแรงเสียดทานในทุกคำสั่งซื้อ

ถาม: ครอบคลุมช่วงอุณหภูมิใดบ้าง?

ตอบ: ตั้งแต่ -196°C (แก้วเซลลูลาร์) ถึง +650°C (แคลเซียมซิลิเกต) สามารถรองรับอุณหภูมิที่สูงขึ้นได้ด้วยวัสดุพิเศษ — ติดต่อทีมวิศวกรของเรา

ถาม: คุณจะป้องกันไม่ให้บล็อกฉนวนถูกเฉือนจากการเลื่อนได้อย่างไร

ตอบ: ระนาบสไลด์อยู่ใต้บล็อกฉนวน และแผ่นกระจายน้ำหนักที่แข็งแรงจะแยกทั้งสองออกจากกัน ฉนวนจะมีเฉพาะการรับแรงอัดเท่านั้น แรงเลื่อนจะถ่ายเทโดยตรงระหว่างพื้นผิวโลหะ

ถาม: ฉันจะได้รับตัวรองรับแบบสไลด์ที่ช่วยนำทางท่อจากด้านข้างด้วยหรือไม่

ก. ใช่. เราสามารถเพิ่มแผ่นนำทางแบบรวมเข้ากับตัวรองรับ ซึ่งช่วยให้สามารถเคลื่อนที่ตามแนวแกนในขณะที่ควบคุมการเคลื่อนตัวด้านข้าง
