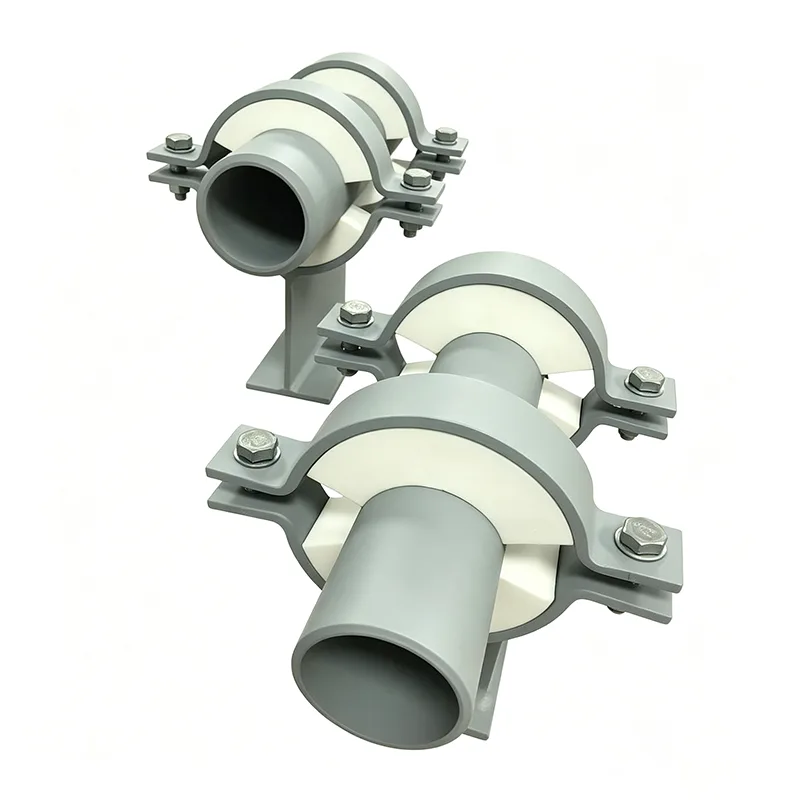

รองรับท่อหุ้มฉนวน

นี่คือส่วนรองรับที่ออกแบบมาเป็นพิเศษสำหรับท่อหุ้มฉนวน ซึ่งออกแบบมาเพื่อยึดฉนวนที่ทำจาก PTFE ที่ขึ้นรูปด้วยเครื่องจักรอย่างแม่นยำและขึ้นรูปด้วยการอัด ขณะนี้มีความต้องการผลิตภัณฑ์นี้อย่างมากในตลาดรัสเซีย ในประเทศจีน คุณภาพของผลิตภัณฑ์ PTFE แตกต่างกันอย่างมาก ทำให้เป็นเรื่องยากสำหรับผู้ค้าระหว่างประเทศในการจัดหาสินค้าคุณภาพสูง บริษัทของเราใช้วัสดุระดับพรีเมียมและส่วนรองรับการผลิตในช่วงขนาดตั้งแต่ DN20 ถึง DN1200

ส่วนรองรับที่ไม่มีฉนวนบนท่อที่มีฉนวนอย่างดีถือเป็นรูในระบบ บนแนวน้ำเย็น จะมีการควบแน่นหยดลงมา บนสายไอน้ำจะแผ่ความร้อนออกมา บนท่อไครโอเจนิก มันจะดึงความชื้นออกจากอากาศและทำให้แข็งตัว จุดรองรับท่อหุ้มฉนวนคือการปิดช่องว่างนั้น - เพื่อรับน้ำหนักของท่อ สิ่งที่อยู่ภายใน และฉนวน โดยไม่สร้างไฟฟ้าลัดวงจรระหว่างท่อกับโครงสร้าง

Yangzhou Tianshun ได้ออกแบบและผลิตส่วนรองรับท่อหุ้มฉนวนมาตั้งแต่ปี 2555 สำหรับเครือข่ายทำความเย็นเขต ระบบไอน้ำอุตสาหกรรม คลัง LNG และโรงงานแปรรูปอาหารทั่วโลก เราสร้างส่วนรองรับแต่ละส่วนเป็นชุดประกอบที่ทดสอบโหลดแล้วโดยมีบล็อกฉนวนที่บูรณาการอย่างสมบูรณ์ ดังนั้นคุณจึงไม่จำเป็นต้องสร้างแผงกั้นความร้อนที่ไซต์งาน

Thermal Break ทำงานอย่างไร

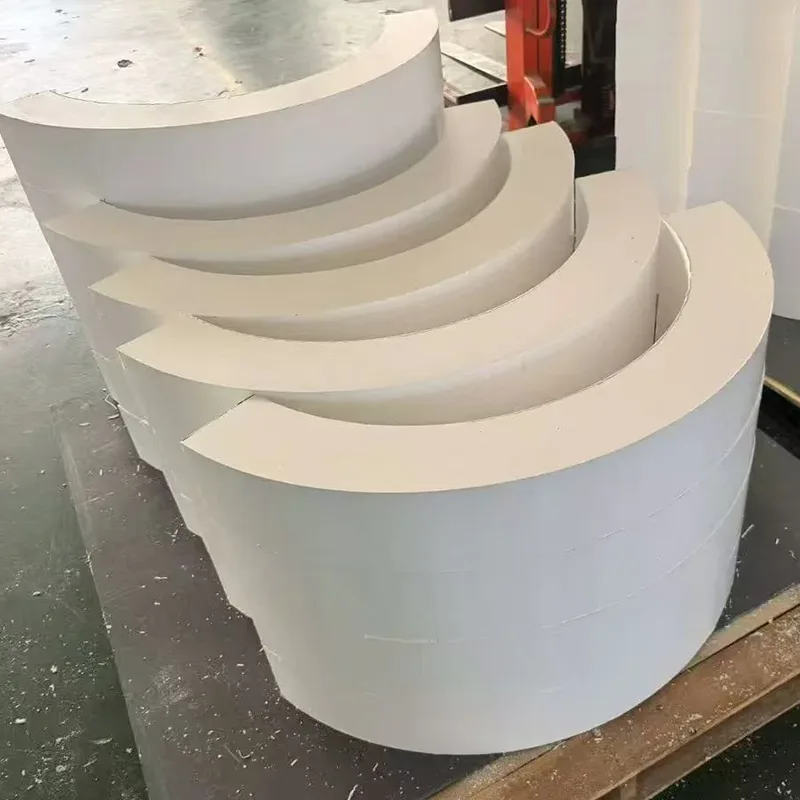

ในฐานรองเท้าแบบมาตรฐาน อานโลหะจะวางอยู่บนแผ่นฐานโลหะโดยตรง ความร้อนหรือความเย็นไหลผ่านโดยตรง ในส่วนรองรับที่เป็นฉนวน บล็อกฉนวนแข็งจะอยู่ระหว่างชิ้นส่วนโลหะทั้งสอง โหลดของท่อเดินทางจากอานเข้าสู่ฉนวน และจากฉนวนเข้าสู่แผ่นฐาน อานจะไม่แตะแผ่นฐานเลย บล็อกถูกกลึงให้มีขนาดเส้นผ่านศูนย์กลางของท่อที่ด้านหนึ่งและฐานเหล็กที่อีกด้านหนึ่ง ให้หน้าสัมผัสเต็มและไม่มีแรงกดจุด

วัสดุบล็อกถูกเลือกให้คงความแข็งแรงที่อุณหภูมิการออกแบบ พอลิไอโซไซยานูเรตความหนาแน่นสูง (PIR) ใช้ได้กับน้ำเย็นและเส้นไกลคอล กระจกเซลลูลาร์จัดการบริการแช่แข็งที่อุณหภูมิต่ำถึง -196°C และมีความสามารถในการซึมผ่านของไอน้ำเกือบเป็นศูนย์ แคลเซียมซิลิเกตรับไอน้ำและท่อน้ำมันร้อนสูงถึง 650°C กำลังรับแรงอัดของบล็อกได้รับการตรวจสอบเทียบกับโหลดทดสอบพลังน้ำเต็มรูปแบบ ไม่ใช่แค่น้ำหนักใช้งานเท่านั้น ดังนั้นจึงไม่เกิดการกระแทกระหว่างการทดสอบการใช้งาน

แผงกั้นไอที่ไม่ได้หยุดอยู่แค่แนวรับ

สำหรับท่อเย็น ความชื้นที่เข้ามาถือเป็นภัยคุกคามระยะยาวที่ใหญ่ที่สุด ไอน้ำที่แทรกซึมเข้าไปในฉนวนจะควบแน่น แข็งตัว หรือกัดกร่อนพื้นผิวท่อในที่สุด ส่วนรองรับฉนวนของเราถูกสร้างขึ้นโดยมีปลอกปิดผนึกโลหะต่อเนื่องรอบบล็อกฉนวน ทีมงานประจำไซต์งานเดินปลอกหุ้มฉนวนท่อขึ้นไปที่ปกนี้แล้วปิดผนึกด้วยกาวหรือเทป ไม่มีช่องว่าง ไม่มีแพทช์ตัดด้วยมือ เพียงแค่ซีลไอน้ำที่สะอาดและสามารถตรวจสอบได้ซึ่งยังคงแน่นหนา

เมื่อท่อจำเป็นต้องเลื่อน ฉนวนจะยังคงอยู่

เส้นฉนวนหลายเส้นจะขยายตัวและหดตัวตามอุณหภูมิ การสนับสนุนคงที่จะต่อสู้กับการเคลื่อนไหวนั้น เรารวมพื้นผิวเลื่อนที่มีแรงเสียดทานต่ำเข้ากับชุดรองรับโดยตรง แผ่นเหล็กสเตนเลสขัดเงาจะติดเข้ากับด้านล่างของบล็อกฉนวน (หรือกับแผ่นกระจายน้ำหนักที่อยู่ด้านล่าง) แผ่นเคลือบ PTFE หรือกราไฟท์จะถูกเชื่อมติดกับด้านบนของแผ่นฐาน พื้นผิวทั้งสองเลื่อนเข้าหากันโดยมีค่าสัมประสิทธิ์การเสียดสีต่ำเพียงพอที่แรงความร้อนของท่อจะเอาชนะได้ อินเทอร์เฟซแบบสไลด์ทั้งหมดถูกปิดอยู่ภายในตัวรองรับ โดยได้รับการปกป้องจากฝุ่น กรวด และน้ำ ดังนั้นจึงเคลื่อนไหวได้อย่างอิสระตลอดอายุการใช้งานของระบบ

สร้างขึ้นเพื่อให้ตรงกับข้อกำหนดเฉพาะของท่อ ไม่ใช่แคตตาล็อก

เราไม่หยิบแผ่นรองที่มีฉนวนออกจากชั้นวาง ทุกคำสั่งซื้อได้รับการกำหนดค่าตาม:

ขนาดท่อและความหนาของผนัง

วัสดุฉนวนและความหนา

อุณหภูมิในการทำงานและการออกแบบ

รองรับน้ำหนัก (เดดเวท, ไฮโดรเทส, เป็นครั้งคราว)

ข้อกำหนดในการเคลื่อนที่ (ตัวเลื่อนตามแนวแกน, จุดยึดคงที่, ตัวนำทางด้านข้าง)

การสัมผัสกับสิ่งแวดล้อม (ในร่ม, กลางแจ้ง, ชายฝั่งทะเล, การชะล้าง, เขตที่เกิดเพลิงไหม้)

ส่วนประกอบที่เป็นเหล็กเป็นเหล็กคาร์บอนชุบสังกะสีแบบจุ่มร้อนเป็นมาตรฐาน โดยมีสแตนเลส (304L, 316L) สำหรับการใช้งานที่มีฤทธิ์กัดกร่อนหรือถูกสุขลักษณะ การเชื่อมโครงสร้างทั้งหมดดำเนินการโดยช่างเชื่อมที่มีคุณสมบัติเหมาะสมภายใต้ขั้นตอนที่ได้รับการรับรอง

การใช้งานข้ามภาคส่วน

น้ำเย็นและการทำความเย็นแบบเขต: ไม่มีการควบแน่น ไม่มีหยดน้ำ ไม่มี CUI

ไอน้ำและน้ำร้อน: สูญเสียความร้อนน้อยที่สุด อุณหภูมิสัมผัสที่ปลอดภัย และแผ่นสไลด์ที่รองรับการขยายตัว

ไครโอเจนิกและ LNG: บล็อกฉนวนแก้วเซลลูล่าร์ ตัวเรือนสแตนเลส และรองเท้าเย็นที่ป้องกันน้ำแข็งบนโครงสร้าง

อาหารและยา: สแตนเลสสตีล ผิวเคลือบถูกสุขลักษณะ ฉนวนหุ้มฉนวน และความเข้ากันได้แบบชะล้างเต็มรูปแบบ

น้ำมันและก๊าซ: วัสดุบริการที่มีรสเปรี้ยว ตัวเลือกที่ทนไฟ และการออกแบบที่กันไอสำหรับสภาพแวดล้อมชายฝั่งและนอกชายฝั่ง

เอกสารที่สนับสนุนทุกคำสั่งซื้อ

การจัดส่งแต่ละครั้งประกอบด้วยใบรับรองวัสดุ EN 10204 ประเภท 3.1 เอกสารข้อมูลฉนวนที่มีค่ากำลังอัดและค่าการนำความร้อน รายงานการตรวจสอบขนาด และใบรับรองการทดสอบโหลดเมื่อจำเป็น สำหรับโครงการน้ำมันและก๊าซ เราสามารถจัดเตรียมรายงานการทดสอบ HIC และเอกสารการปฏิบัติตามข้อกำหนดของ NACE ได้ สำหรับการใช้งานเกรดอาหาร รายงานการตกแต่งพื้นผิวและการแสดงวัสดุถือเป็นมาตรฐาน

คำถามที่พบบ่อย

ถาม: คุณสามารถจับคู่ประเภทและความหนาของฉนวนได้หรือไม่?

ก. ใช่. เราตัดเฉือนบล็อกฉนวนตามขนาด OD ของท่อและความหนาของฉนวนที่แน่นอน และเลือกวัสดุบล็อกสำหรับอุณหภูมิการทำงานของคุณ

ถาม: คุณจัดหาอุปกรณ์ทั้งชุดรวมทั้งแผ่นสไลด์หรือไม่ หากจำเป็นต้องมีการเคลื่อนย้าย

ก. ใช่. เราสามารถรวมแผ่นสไลด์ PTFE หรือกราไฟท์ไว้ที่ฐานได้ โดยทั้งหมดจะอยู่ภายในตัวรองรับ

ถาม: คุณจะป้องกันไม่ให้ฉนวนบล็อกเปียกได้อย่างไร?

ตอบ: บล็อกนี้ถูกห่อหุ้มไว้อย่างสมบูรณ์ในตัวรองรับที่ทำจากเหล็ก และเรามีปลอกซีลโลหะสำหรับการเชื่อมต่อแผงกั้นไออย่างต่อเนื่องกับฉนวนของท่อ

ถาม: จะเกิดอะไรขึ้นหากท่อของฉันเป็นสแตนเลสหรือต้องมีสภาพถูกสุขลักษณะ

ตอบ: เราผลิตส่วนรองรับทั้งหมดจากสแตนเลส 304L หรือ 316L พร้อมพื้นผิวแบบดองและแบบพาสซีฟ เหมาะสำหรับสภาพแวดล้อมแบบชะล้างและเกรดอาหาร

ถาม: ฉันสามารถรับเวอร์ชันที่ติดไฟได้หรือไม่

ก. ใช่. เราสามารถรวมวัสดุป้องกันอัคคีภัยแบบพาสซีฟที่ได้รับการจัดอันดับสำหรับการสัมผัสไฟจากเซลลูโลสหรือไอพ่น เพื่อรักษาความสมบูรณ์ในการรับน้ำหนักตามระยะเวลาที่กำหนด

ส่วนรองรับท่อหุ้มฉนวนเป็นส่วนประกอบขนาดเล็กในโครงการขนาดใหญ่ แต่ชิ้นส่วนที่ล้มเหลว เช่น ฉนวนที่ถูกบดอัด, แผงกั้นไอแบบแยกส่วน, แผ่นสไลด์ที่ถูกยึด สามารถบังคับให้ปิดเครื่องโดยไม่ได้วางแผนได้ เราให้การสนับสนุนเหล่านี้มานานกว่าทศวรรษ โดยจัดส่งไปยังกว่า 45 ประเทศ โดยธุรกิจของเรามากกว่า 70% มาจากลูกค้าที่กลับมาซื้อซ้ำ บันทึกดังกล่าวมีอยู่เพราะเราปฏิบัติต่อทุกการสนับสนุนเสมือนเป็นการประกอบทางวิศวกรรม ไม่ใช่สินค้าในสต๊อก ส่งตารางการเดินท่อและข้อมูลจำเพาะของฉนวนของคุณมาให้เรา เราจะคืนข้อเสนอที่มีมิติและราคาที่แน่นอนภายในหนึ่งวัน
