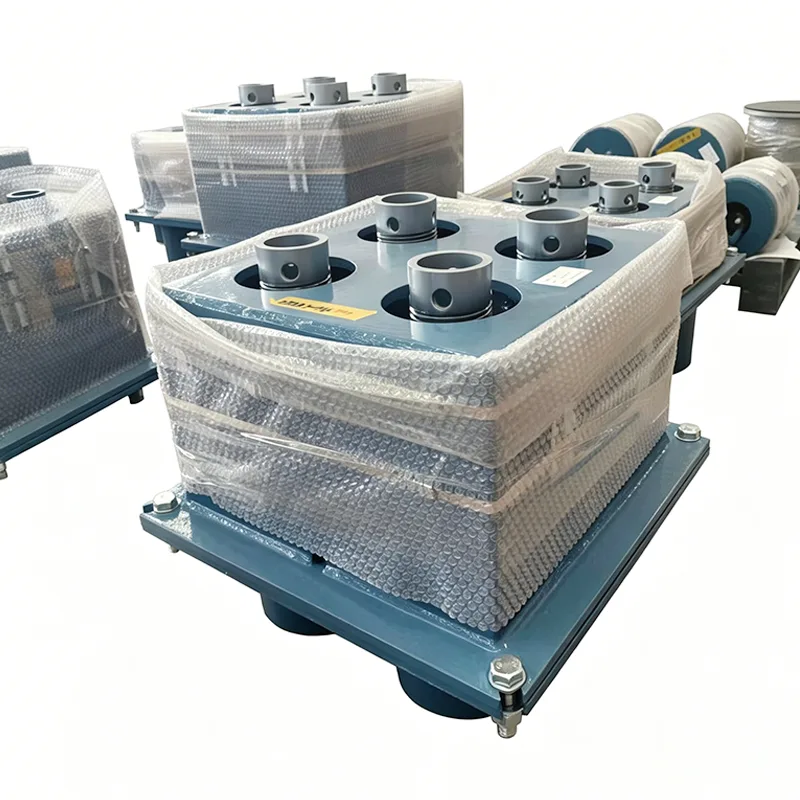

รองรับสปริงแปรผันปิโตรเคมี

ระบบท่อในโรงงานปิโตรเคมีทำงานในระยะยาวภายใต้อุณหภูมิสูง ความดันสูง มีการกัดกร่อนสูง ไวไฟ/ระเบิด และต้องใช้เวลา 3-5 ปีในการดำเนินงานต่อเนื่องไม่หยุด ภายใต้เงื่อนไขดังกล่าว ตัวรองรับสปริงอุตสาหกรรมทั่วไปมีแนวโน้มที่จะเกิดการแตกหักเมื่อยล้าของสปริง การกัดกร่อนของตัวเรือนทะลุ และการเชื่อมต่อที่หลวม ปัญหาเหล่านี้ไม่เพียงแต่ทำให้เกิดความเครียดจากท่อส่งก๊าซซึ่งนำไปสู่การรั่วไหลของสื่อ แต่ยังอาจส่งผลให้โรงงานต้องปิดตัวลงโดยไม่ได้วางแผน ซึ่งนำมาซึ่งความสูญเสียทางเศรษฐกิจนับสิบล้านหยวน

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

เพื่อกำหนดเป้าหมายความเสี่ยงเฉพาะอุตสาหกรรมเหล่านี้ เราได้พัฒนาตัวรองรับสปริงแปรผันของปิโตรเคมีโดยเฉพาะ ซึ่งได้รับการปรับให้เข้ากับข้อกำหนดที่เข้มงวดของอุตสาหกรรมปิโตรเคมี ตั้งแต่วัสดุและโครงสร้างไปจนถึงกระบวนการผลิต

การวางตำแหน่งผลิตภัณฑ์หลัก

อุปกรณ์รองรับสปริงแปรผันของปิโตรเคมีเป็นผลิตภัณฑ์รองรับท่อแบบยืดหยุ่นที่ออกแบบมาเฉพาะสำหรับโรงงานปิโตรเคมี มันดูดซับการกระจัดในแนวตั้งที่เกิดจากการขยายตัวทางความร้อนและการหดตัวของท่อผ่านการเสียรูปแบบยืดหยุ่นของสปริง ขณะเดียวกันก็ส่งภาระของท่อไปยังโครงสร้างทางแพ่งอย่างสม่ำเสมอ

Yangzhou Tianshun Pipeline เข้าสู่วงการสนับสนุนท่อส่งปิโตรเคมีในปี 2555 ตลอด 14 ปีที่ผ่านมา เราได้จัดหาผลิตภัณฑ์มากกว่า 1.2 ล้านชุดให้กับโครงการกลั่น เอทิลีน และ LNG มากกว่า 280 โครงการทั่วโลก โดยมีการตรวจสอบประสิทธิภาพของผลิตภัณฑ์โดยสภาพการทำงานจริงเป็นเวลานานถึง 12 ปี

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

ตารางข้อมูลจำเพาะของไม้แขวนเสื้อสปริงแบบแปรผัน	ตัวอย่าง
ประเภทไม้แขวนเสื้อ / การกำหนดค่า	ประเภท A, B, C, D, E, F, G
ขนาดสปริง / หมายเลข	หมายเลข 0 - หมายเลข 22
ช่วงการเดินทาง	30 มม., 60 มม., 90 มม., 120 มม. 180 มม
โหลดปฏิบัติการ	0.2 กิโลนิวตัน - 400 กิโลนิวตัน
โหลดที่ติดตั้ง (โหลดเย็น)	กิโลนิวตัน / กิโลกรัมเอฟ
โหลดปฏิบัติการ (โหลดร้อน)	กิโลนิวตัน / กิโลกรัมเอฟ
ทิศทางการเคลื่อนไหว	ขึ้น/ลง
ความแปรปรวน (%)	≤ 25% (มาตรฐาน)
การรักษาพื้นผิว	Galv จุ่มร้อน / ทาสี
วัสดุที่อยู่อาศัย	เหล็กกล้าคาร์บอน (Q235/Q355)

การจับคู่วัสดุตามเกรดและระบบการผลิตที่แม่นยำ

โซลูชันการปรับวัสดุสามระดับ

ขึ้นอยู่กับเกรดการกัดกร่อนและข้อกำหนดอุณหภูมิของสภาพการทำงานที่แตกต่างกัน เราได้จัดทำระบบวัสดุแบบให้คะแนนสำหรับสปริงรองรับแบบแปรผันของปิโตรเคมี เพื่อหลีกเลี่ยงการออกแบบทางวิศวกรรมมากเกินไปหรือประสิทธิภาพที่ไม่เพียงพอ:

▶  เกรดพื้นฐาน: ตัวเรือน Q345B + สปริง 60Si2MnA เหมาะสำหรับท่อส่งสาธารณูปโภคที่มีอุณหภูมิปกติโดยไม่มีการกัดกร่อนอย่างรุนแรง

▶  เกรดขั้นสูง: ตัวเรือนสแตนเลส 304 + สปริง 50CrVA พร้อมการชุบสังกะสีแบบจุ่มร้อน เหมาะสำหรับการกัดกร่อนปานกลางและท่อในกระบวนการที่มีอุณหภูมิต่ำกว่า 300°C

▶  เกรดพิเศษ: ตัวเรือน 316L / Hastelloy + สปริงโลหะผสมนิกเกิลอุณหภูมิสูง เหมาะสำหรับการกัดกร่อนที่รุนแรง อุณหภูมิสูง 550°C หรือสภาวะอุณหภูมิต่ำ -196°C

การควบคุมกระบวนการผลิตที่สำคัญ

ผลิตภัณฑ์ทั้งหมดใช้กระบวนการผลิต CNC ที่ได้มาตรฐาน โดยสามารถตรวจสอบย้อนกลับได้ 100% สำหรับขั้นตอนหลัก:

▶  การขดสปริง: การใช้เครื่องสปริง CNC นำเข้าจากเยอรมัน ข้อผิดพลาดของระยะพิทช์สปริงและเส้นผ่านศูนย์กลางจะถูกควบคุมภายใน 0.1 มม.

▶  การรักษาความร้อน: ใช้การชุบสูญญากาศ + กระบวนการแบ่งเบาบรรเทาสามกระบวนการเพื่อขจัดความเครียดภายในสปริงอย่างสมบูรณ์ ปรับปรุงความต้านทานความล้าได้ 60%

▶  การเชื่อม: ใช้การเชื่อมอาร์กอนอาร์ก โดยมีการทดสอบการทะลุทะลวง 100% บนรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีรูพรุน รอยแตก หรือข้อบกพร่องอื่นๆ

▶  การรักษาพื้นผิว: การขจัดสนิมด้วยการพ่นทรายสามขั้นตอน + ไพรเมอร์ที่อุดมด้วยสังกะสีอีพ็อกซี่ + การเคลือบฟลูออโรคาร์บอน โดยมีความหนาเคลือบรวม ​​≥120μm

ความแตกต่างหลักจากการสนับสนุนวัตถุประสงค์ทั่วไป

มิติการเปรียบเทียบ	อุปกรณ์รองรับสปริงแบบแปรผันสำหรับวัตถุประสงค์ทั่วไป	รองรับสปริงแปรผันปิโตรเคมี
อายุการใช้งานป้องกันการกัดกร่อน	สีธรรมดา 1-2 ปี	ป้องกันการกัดกร่อนสามชั้น ≥10ปี
ประสิทธิภาพการป้องกันการระเบิด	ไม่มีการออกแบบที่ป้องกันการระเบิด	สอดคล้องตามมาตรฐานการป้องกันการระเบิด ATEX ไม่มีความเสี่ยงต่อการเกิดประกายไฟ
ครอบคลุมการตรวจสอบ	การตรวจสอบการสุ่มตัวอย่างอัตราการสุ่มตัวอย่าง 5%	การตรวจสอบแบบเต็ม 100% แต่ละหน่วยมาพร้อมกับรายงานผลการทดสอบ
ชีวิตที่เหนื่อยล้า	50,000-80,000 รอบ	≥150,000 รอบ ตรงตามข้อกำหนดการดำเนินงานระยะยาว
การเลือกใช้วัสดุ	วัสดุเหล็กกล้าคาร์บอนเดี่ยว	ระบบวัสดุสามระดับ ปรับให้เข้ากับสภาพการทำงานได้อย่างแม่นยำ

สถานการณ์การใช้งานทั่วไป

ตัวรองรับสปริงแปรผันของปิโตรเคมีถูกนำมาใช้กันอย่างแพร่หลายในการติดตั้งที่สำคัญตลอดห่วงโซ่อุตสาหกรรมปิโตรเคมี:

▶  ท่อส่งน้ำมันดิบและผลิตภัณฑ์น้ำมันในหน่วยกลั่นบรรยากาศและสุญญากาศ

▶  น้ำมันและก๊าซปฏิกิริยา ท่อหมุนเวียนตัวเร่งปฏิกิริยาในหน่วยแคร็กตัวเร่งปฏิกิริยาของเหลว

▶  ก๊าซแคร็กที่อุณหภูมิสูงและท่อส่งเอทิลีนอุณหภูมิต่ำในหน่วยแคร็กเอทิลีน

▶  ท่อส่งก๊าซไฮโดรเจนและผลิตภัณฑ์น้ำมันแรงดันสูงในหน่วยไฮโดรฟินนิ่ง

▶  ท่อส่งก๊าซธรรมชาติเหลวและ BOG ในคลัง LNG

▶  ท่อทางเข้า/ออกและท่อดับเพลิงในฟาร์มถังน้ำมันที่เป็นผลิตภัณฑ์

การควบคุมคุณภาพแบบเต็มกระบวนการ

เราได้สร้างระบบคุณภาพแบบวงปิดตั้งแต่การออกแบบไปจนถึงบริการหลังการขาย เพื่อให้มั่นใจว่าตัวรองรับสปริงแปรผันของปิโตรเคมีทุกชิ้นตรงตามมาตรฐานความปลอดภัยสูงสุดของอุตสาหกรรมปิโตรเคมี:

ผลิตภัณฑ์ทุกชิ้นผ่านการทดสอบภายในองค์กรอย่างครอบคลุมก่อนจัดส่ง

ครอบคลุมการทดสอบภายใน

การตรวจสอบขนาดและภาพ, PMI (การระบุวัสดุที่เป็นบวก), การทดสอบความแข็ง, การทดสอบแบบไม่ทำลาย MT/PT (ถ้ามี), การทดสอบแรงสปริงด้วยเส้นโค้งการกระจัดของโหลด และการวัดความหนาของสารเคลือบ มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

หมายเหตุ: การทดสอบภายในองค์กรไม่ใช่การทดสอบโดยบุคคลที่สามที่ได้รับการรับรองจาก ILAC

การทดสอบพยานโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการมีให้บริการในรูปแบบบริการเสริมที่เสนอราคาแยกต่างหาก

บริการตรวจสอบโดยบุคคลที่สามเสริม (อ้างแยกกัน)

1. การทดสอบวัสดุ

การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. เชื่อม NDT

การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด

รวมถึงเส้นโค้งการกระจัดของโหลด

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ข้อดีของเรา

เปรียบเทียบกับระบบสนับสนุนท่อสากลของ LISEGA

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA

สิ่งที่ทำให้เราแตกต่าง

ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เท่านั้น เรามีกราฟแสดงปริมาณโหลด-ดิสเพลสเมนต์สำหรับสปริงทุกตัว นอกจากนี้เรายังอำนวยความสะดวกในการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบที่เป็นพยาน และสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

บริการด้านเทคนิคพิเศษ

   การประเมินสภาพการทำงานและการคำนวณการเลือกฟรี: ให้การวิเคราะห์ความเครียดระดับมืออาชีพและโซลูชันการเลือกส่วนรองรับ/ตัวแขวนตามพารามิเตอร์ของไปป์ไลน์และสภาพการทำงาน

▶  การปรับแต่งผลิตภัณฑ์ที่ไม่ได้มาตรฐาน: บริการออกแบบแบบตัวต่อตัวสำหรับความต้องการในการบรรทุก การเคลื่อนย้าย หรือพื้นที่การติดตั้งแบบพิเศษ

▶  คำแนะนำในการติดตั้งนอกสถานที่: จัดส่งวิศวกรที่ผ่านการรับรองเพื่อเป็นแนวทางในการติดตั้งและทดสอบการใช้งานนอกสถานที่

▶  บริการตรวจสอบปกติ: ให้บริการตรวจสอบและบำรุงรักษารายไตรมาสสำหรับลูกค้าความร่วมมือประจำปี

▶  การตอบสนองด้านอะไหล่ฉุกเฉิน: การจัดตั้งคลังสินค้าอะไหล่โดยเฉพาะเพื่อให้แน่ใจว่าอะไหล่อะไหล่ฉุกเฉินจะถูกจัดส่งภายใน 24 ชั่วโมง

คำถามที่พบบ่อย (FAQ)

ถาม: รองรับสปริงแปรผันปิโตรเคมีของคุณสามารถปรับแต่งด้วยวัสดุพิเศษได้หรือไม่?

ก. ใช่. นอกเหนือจากระบบวัสดุมาตรฐานสามระดับแล้ว เรายังปรับแต่งโลหะผสมพิเศษได้ เช่น Hastelloy C276, Monel 400 และ Inconel 625 เพื่อปรับให้เข้ากับสภาวะที่รุนแรง เช่น การกัดกร่อนที่รุนแรงและอุณหภูมิสูงเป็นพิเศษ เวลาในการจัดส่งสำหรับผลิตภัณฑ์วัสดุพิเศษมักจะอยู่ที่ 45-60 วัน โปรดปรึกษาทีมขายของเราสำหรับรายละเอียด

ถาม: ผลิตภัณฑ์นี้สามารถตอบสนองความต้องการการดำเนินงานแบบไม่หยุดยั้งต่อเนื่องเป็นเวลา 3-5 ปีของโรงงานปิโตรเคมีได้หรือไม่?

ก. ใช่. ตัวรองรับสปริงแปรผันปิโตรเคมีของเราผ่านรอบความล้ามาแล้ว 150,000 รอบ และทำงานอย่างต่อเนื่องได้นานถึง 12 ปีโดยไม่มีความล้มเหลวในสภาพการทำงานจริง ผลิตภัณฑ์ทั้งหมดใช้โครงสร้างป้องกันการคลายตัวแบบคู่และการออกแบบที่ปิดสนิท ป้องกันการคลายตัวและการกัดกร่อนระหว่างการทำงานได้อย่างมีประสิทธิภาพ ตอบสนองความต้องการการดำเนินงานในระยะยาวได้อย่างเต็มที่

ถาม: เอกสารการตรวจสอบใดบ้างที่มาพร้อมกับผลิตภัณฑ์แต่ละชิ้นในการจัดส่ง

ตอบ: แต่ละผลิตภัณฑ์มาพร้อมกับเอกสารรับรองคุณภาพที่ครบถ้วน ซึ่งรวมถึง: ใบรับรองการทดสอบวัตถุดิบ (MTC EN 10204 3.1), รายงานการทดสอบสปริงโหลด, รายงานการตรวจสอบมิติ และใบรับรองความสอดคล้องของผลิตภัณฑ์ หากจำเป็นต้องมีการตรวจสอบโดยบุคคลที่สามโดย SGS, BV, TUV หรือสถาบันอื่น ๆ เราสามารถจัดเตรียมล่วงหน้าและออกรายงานที่เกี่ยวข้องได้
