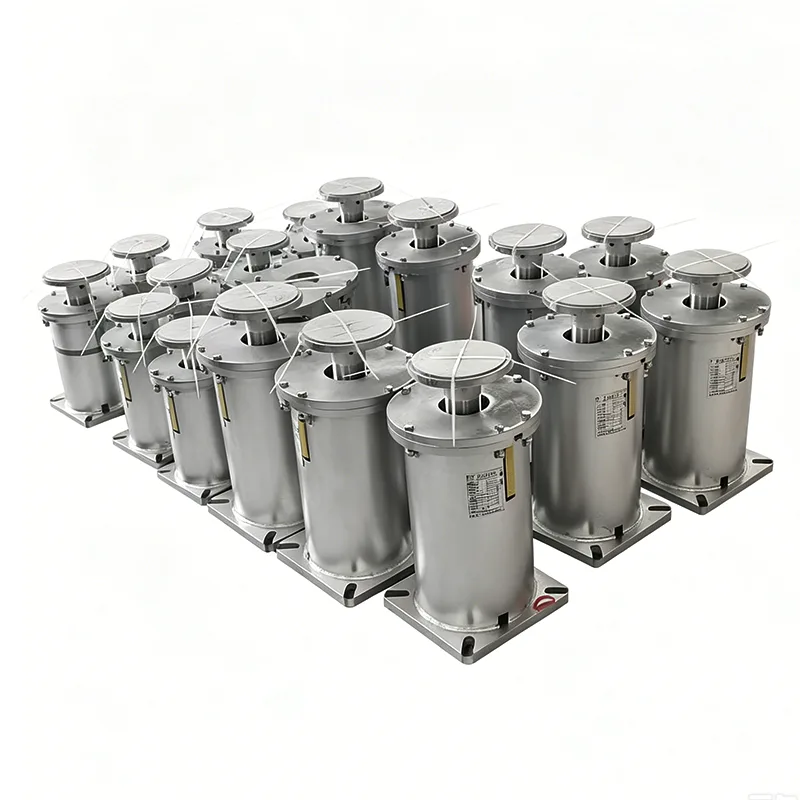

รองรับสปริงแบบแปรผันสำหรับท่อ

Variable Spring Support for Pipeline เป็นอุปกรณ์รองรับแบบยืดหยุ่นที่ออกแบบมาเป็นพิเศษเพื่อให้ทนทานต่อการเคลื่อนตัวของท่อในแนวตั้ง โดยให้แรงรองรับที่ปรับได้ภายในช่วงการเคลื่อนที่ที่อนุญาตโดยใช้ประโยชน์จากความแข็งโดยธรรมชาติของสปริง เมื่อท่อขยับขึ้นและลงเนื่องจากความผันผวนของอุณหภูมิ การไหลปานกลาง หรือการสั่นสะเทือนของอุปกรณ์ ส่วนรองรับจะควบคุมแรงแบริ่งโดยอัตโนมัติ ป้องกันความเข้มข้นของความเค้นของท่อและความเสียหายต่อการเชื่อมต่ออุปกรณ์ได้อย่างมีประสิทธิภาพ

Yangzhou Tianshun Piping มีส่วนร่วมในการผลิตผลิตภัณฑ์นี้มาตั้งแต่ปี 2012 จนถึงขณะนี้ เราได้จัดหาชุดอุปกรณ์มากกว่า 800,000 ชุดให้กับโครงการอุตสาหกรรมมากกว่า 300 โครงการทั่วโลก และประสิทธิภาพของผลิตภัณฑ์ได้รับการตรวจสอบอย่างสมบูรณ์โดยการดำเนินงานในสถานที่ระยะยาว

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

หลักการออกแบบและองค์ประกอบโครงสร้าง

ออกแบบตามกฎของฮุค การโก่งตัวของสปริงจะเป็นสัดส่วนโดยตรงกับโหลดที่ใช้ เมื่อท่อขยับขึ้น แรงอัดของสปริงจะลดลงและแรงรองรับจะลดลงตามไปด้วย เมื่อท่อเคลื่อนลง แรงอัดของสปริงจะเพิ่มขึ้น ส่งผลให้มีแรงรองรับสูงขึ้น คุณลักษณะนี้ช่วยให้รองรับการปรับให้เข้ากับการเปลี่ยนแปลงแบบไดนามิกของไปป์ไลน์การทำงาน และรักษาสมดุลความเค้นของระบบท่อทั้งหมด

ผลิตภัณฑ์มาตรฐานประกอบด้วยส่วนประกอบสำคัญดังต่อไปนี้:

▶  สปริงเกลียวทรงกระบอก: ทำจากเหล็กสปริงโลหะผสมและผ่านการบำบัดความร้อนและการรักษาเสถียรภาพอย่างเข้มงวด

▶  แผ่นเชื่อมต่อด้านบนและด้านล่าง: ใช้เพื่อเชื่อมต่อท่อและโครงสร้างอาคาร พร้อมโหมดการติดตั้งที่ยืดหยุ่นซึ่งปรับให้เข้ากับสภาพของไซต์งานได้

▶  แผ่นแสดงโหลด: แสดงโหลดสปริงแบบเรียลไทม์และการกระจัดของท่อ

▶  อุปกรณ์ล็อค: รักษาตำแหน่งสปริงหลังการติดตั้งและทดสอบการใช้งานเพื่อหลีกเลี่ยงการเสียรูประหว่างการขนส่งและการติดตั้งที่ไซต์งาน

▶  เคสป้องกัน: ปิดกั้นฝุ่น น้ำฝน และสารกัดกร่อนไม่ให้เข้าไป เพื่อยืดอายุการใช้งานของสปริง

คุณสมบัติทางเทคนิคที่สำคัญ

▶  อัตราการเปลี่ยนแปลงของโหลดที่ควบคุมได้: อัตราการเปลี่ยนแปลงของโหลดการออกแบบจะถูกเก็บไว้ภายใน 25% รับประกันการกระจายแรงที่สม่ำเสมอทั่วทั้งระบบท่อ

▶  ข้อมูลจำเพาะที่มีให้เลือกมากมาย: มีคลาสโหลด 12 คลาสและขนาดการกระจัด 5 ขนาด ครอบคลุมความต้องการของการใช้งานท่ออุตสาหกรรมส่วนใหญ่

▶  การสอบเทียบโหลดล่วงหน้า: ปรับล่วงหน้าตามโหลดที่ระบุตามความต้องการของลูกค้าก่อนส่งมอบ พร้อมใช้งานโดยตรงหลังการติดตั้งถึงสถานที่

▶  โครงสร้างป้องกันการคลายตัว: ชิ้นส่วนที่เชื่อมต่อทั้งหมดมีน็อตล็อคและแหวนรองล็อคเพื่อป้องกันการคลายระหว่างการทำงาน

▶  โครงสร้างแบบโมดูลาร์: ส่วนประกอบหลักสามารถใช้แทนกันได้เพื่อการบำรุงรักษาและการเปลี่ยนทดแทนที่ไซต์งานได้ง่าย

▶  ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่ง: สามารถเลือกวัสดุที่เข้ากันและการปรับสภาพพื้นผิวเพื่อให้เหมาะกับสภาพการทำงานที่หลากหลาย

การเปรียบเทียบประสิทธิภาพกับอุปกรณ์รองรับท่ออื่นๆ

สถานการณ์การใช้งานทั่วไป

สปริงรองรับแบบแปรผันสำหรับท่อมีการใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรมต่างๆ ที่มีการเปลี่ยนแปลงของอุณหภูมิ โดยเฉพาะอย่างยิ่งเหมาะอย่างยิ่งสำหรับการใช้งานด้านล่าง:

▶  ท่อไอน้ำ ท่อป้อนน้ำ และท่อคอนเดนเสทในโรงไฟฟ้าพลังความร้อน

▶  ท่อแปรรูปและท่อเชื่อมต่อของอุปกรณ์แลกเปลี่ยนความร้อนในโรงงานปิโตรเคมี

▶  สถานีอัดและห้องวาล์วของท่อส่งก๊าซธรรมชาติทางไกล

▶  ท่อหลักและสาขาของเครือข่ายเครื่องทำความร้อนส่วนกลางในเมือง

▶  ท่อลำเลียงตะกอนในโรงบำบัดน้ำเสีย

▶  ระบบท่อบนเรือและแพลตฟอร์มนอกชายฝั่ง

การผลิตและการควบคุมคุณภาพแบบเต็มกระบวนการ

เราเป็นเจ้าของสายการผลิตที่ทันสมัยเพื่อรองรับสปริงแบบแปรผัน พร้อมด้วยสิ่งอำนวยความสะดวกระดับมืออาชีพ รวมถึงเครื่องคอยล์สปริง CNC เครื่องทดสอบสปริง สเปกโตรมิเตอร์ และเครื่องมือทดสอบแบบไม่ทำลาย ผลิตภัณฑ์ทั้งหมดผลิตขึ้นภายใต้ขั้นตอนการควบคุมคุณภาพอย่างเข้มงวด:

1. การตรวจสอบวัตถุดิบที่เข้ามา: การวิเคราะห์องค์ประกอบทางเคมีและการทดสอบคุณสมบัติทางกลจะดำเนินการสำหรับเหล็กทุกชุด วัสดุที่ไม่มีคุณสมบัติเหมาะสมจะถูกปฏิเสธอย่างเคร่งครัด

2. การควบคุมการผลิตสปริง: สปริงขดด้วยอุปกรณ์ CNC เพื่อรับประกันขนาดและความแม่นยำที่แม่นยำ

3.การทดสอบประสิทธิภาพของสปริง: สปริงแต่ละตัวผ่านการทดสอบการบีบอัดและการทดสอบโหลดเต็มรูปแบบ 3 ครั้งเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคง

4.การตรวจสอบการประกอบที่เสร็จสิ้นแล้ว: มีการตรวจสอบขนาด การสอบเทียบโหลด และการตรวจสอบด้วยภาพสำหรับผลิตภัณฑ์ที่ประกอบแล้ว

5.การตรวจสอบก่อนส่งมอบขั้นสุดท้าย: การตรวจสอบการสุ่มตัวอย่างจะดำเนินการตามมาตรฐานแห่งชาติ และอนุญาตให้จัดส่งเฉพาะผลิตภัณฑ์ที่ผ่านการรับรองเท่านั้น

ระบบการจัดการคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานสากล เช่น CE และ API

คู่มือการเลือกและบริการสนับสนุน

เราให้คำแนะนำในการเลือกอย่างมืออาชีพเพื่อช่วยให้ลูกค้าเลือกผลิตภัณฑ์ที่เหมาะสมที่สุด เพียงแจ้งพารามิเตอร์ไปป์ไลน์ อุณหภูมิในการทำงาน ระยะการเคลื่อนที่ พื้นที่ติดตั้ง และข้อมูลอื่นๆ ที่เกี่ยวข้อง จากนั้นวิศวกรของเราจะคำนวณและแนะนำรุ่นและข้อกำหนดที่เหมาะสมที่สุดของตัวรองรับสปริงแบบแปรผันสำหรับไปป์ไลน์

นอกจากนี้เรายังมีบริการสนับสนุนครบวงจรดังนี้:

   การปรับแต่งที่ไม่ได้มาตรฐาน: ผลิตภัณฑ์ที่ออกแบบและผลิตตามความต้องการเฉพาะสำหรับน้ำหนักบรรทุกพิเศษ การเคลื่อนย้าย หรือความต้องการพื้นที่ติดตั้งที่จำกัด

▶  บริการด้านเทคนิคนอกสถานที่: สามารถส่งวิศวกรมืออาชีพเพื่อเป็นแนวทางในการติดตั้งและทดสอบการใช้งานนอกสถานที่ได้

▶  บริการการรับประกัน: ผลิตภัณฑ์ทั้งหมดมาพร้อมกับการรับประกัน 12 เดือน สินค้าที่ชำรุดจะได้รับการซ่อมแซมหรือเปลี่ยนใหม่โดยไม่เสียค่าใช้จ่ายภายในระยะเวลารับประกัน

▶  การจัดหาชิ้นส่วนอะไหล่ในระยะยาว: มีการรักษาสินค้าคงคลังอะไหล่ที่สมบูรณ์เพื่อให้ตอบสนองความต้องการชิ้นส่วนอะไหล่ของลูกค้าได้อย่างรวดเร็ว

โปรดติดต่อทีมขายของเราเพื่อขอรายละเอียดเพิ่มเติมและใบเสนอราคา Variable Spring Support สำหรับ Pipeline
