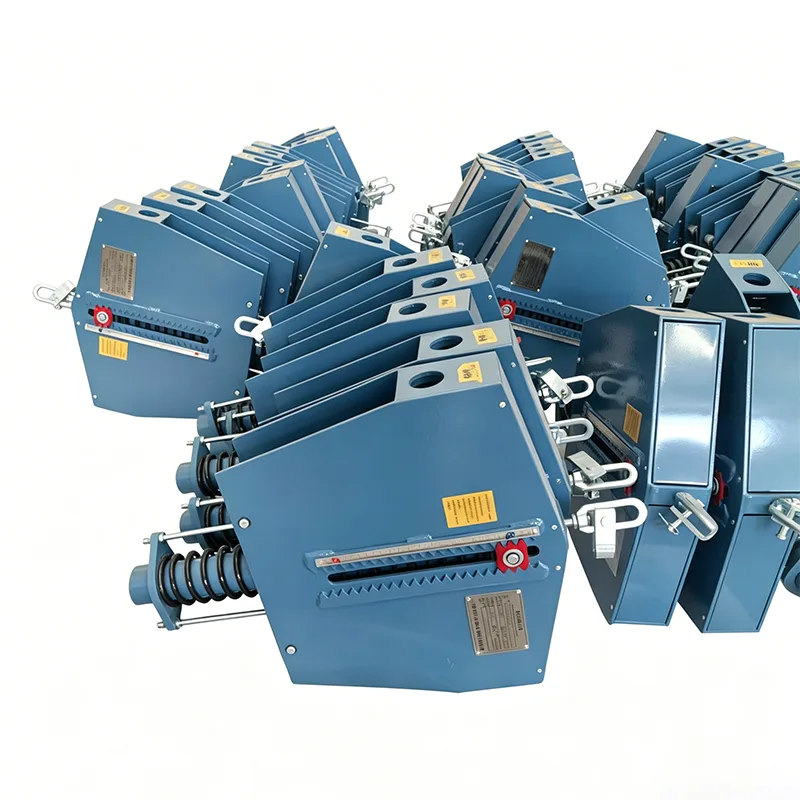

ไม้แขวนเสื้อสปริงคงที่สำหรับงานหนัก

Yangzhou Tianshun Pipeline Technology Co., Ltd. ก่อตั้งขึ้นในปี 2555 เป็นองค์กรอุตสาหกรรมและการค้าครบวงจรที่มุ่งเน้นการวิจัยและพัฒนาและการผลิตผลิตภัณฑ์สนับสนุนไปป์ไลน์ ตลอด 14 ปีที่ผ่านมา เราได้ให้บริการโครงการด้านพลังงาน ปิโตรเคมี และพลังงานในกว่า 40 ประเทศทั่วโลก และได้รับความไว้วางใจในระยะยาวจากลูกค้าด้วยคุณภาพผลิตภัณฑ์ที่มั่นคง ไม้แขวนสปริงแบบคงที่สำหรับงานหนักเป็นผลิตภัณฑ์หลักของเราที่พัฒนาขึ้นสำหรับสภาพการทำงานที่รับน้ำหนักมากและมีความต้องการสูง ได้รับการเสริมความแข็งแกร่งด้านวัสดุ โครงสร้าง และเทคโนโลยีอย่างเป็นระบบเพื่อให้การรับประกันที่เชื่อถือได้สำหรับการทำงานที่ปลอดภัยของท่อภายใต้สภาวะการทำงานที่รุนแรง

สภาพการทำงานหนักคืออะไร? เหตุใดจึงต้องมีไม้แขวนเสื้อแบบพิเศษ

ในโครงการอุตสาหกรรมขนาดใหญ่ มีระบบท่อชนิดพิเศษ:

▶  ท่อผนังหนาเส้นผ่านศูนย์กลางขนาดใหญ่: เหนือ DN600 ความหนาของผนังมากกว่า 20 มม.

▶  ระบบท่อส่งน้ำหนักมาก: โหลดต่อจุดยกมากกว่า 200kN บางส่วนมากกว่า 500kN

▶  ท่อหลักที่มีอุณหภูมิสูงและแรงดันสูง: ไอน้ำหลักของโรงไฟฟ้า, ท่อกระบวนการที่มีอุณหภูมิสูงของหน่วยการกลั่น

▶  ไปป์ไลน์ช่วงยาว: ส่วนท่อช่วงใหญ่ในแกลเลอรีท่อที่มีโหลดที่มีความเข้มข้นสูง

หากใช้ไม้แขวนเสื้อแบบแรงคงที่แบบธรรมดาสำหรับท่อส่งงานหนักเหล่านี้ ปัญหาต่อไปนี้มีแนวโน้มที่จะเกิดขึ้นอย่างมาก:

▶  การเปลี่ยนรูปและการแตกร้าวของเปลือก: โหลดเกินขีดจำกัดแบริ่งของโครงสร้าง

▶  ความแข็งของสปริงไม่เพียงพอ: แรงอัดมากเกินไป สูญเสียลักษณะแรงคงที่

▶  ความล้มเหลวในแรงเฉือนของพิน: ความแข็งแรงของชิ้นส่วนที่เชื่อมต่อไม่เพียงพอ

▶  การเปลี่ยนรูปแรงดึงของแท่งช่วงล่าง: แท่งเส้นผ่านศูนย์กลางเล็ก, ส่วนต่อขยายที่มากเกินไป

Heavy Duty Constant Spring Hanger เป็นผลิตภัณฑ์เสริมแรงที่พัฒนาขึ้นเป็นพิเศษสำหรับสภาพการทำงานดังกล่าว โดยเสริมความแข็งแกร่งอย่างเป็นระบบจากทุกมิติของวัสดุ โครงสร้าง และเทคโนโลยี

กรณีและบทเรียนความล้มเหลวในการทำงานหนัก

ตามสถิติอุตสาหกรรม สภาพการทำงานหนักเป็นสาเหตุมากกว่า 60% ของอุบัติเหตุความล้มเหลวของท่อรองรับ:

กรณีที่ 1: ท่อส่งไอน้ำหลักของโรงไฟฟ้า

ปัญหา: ใช้ไม้แขวนเสื้อแบบแรงคงที่แบบธรรมดา โหลดต่อจุดยก 280kN ผลที่ตามมา: แผ่นด้านข้างของเปลือกแตกหลังจากใช้งาน 3 ปี ท่อจม 120 มม. การสูญเสีย: การบำรุงรักษาการปิดระบบ 15 วัน การสูญเสียโดยตรงมากกว่า 10 ล้านหยวน

กรณีที่ 2: ท่อส่งอุณหภูมิสูงของหน่วยการกลั่น

ปัญหา: เส้นผ่านศูนย์กลางของหมุดแขวนเล็กเกินไป ความแข็งแรงลดลงที่อุณหภูมิสูง ผลที่ตามมา: แรงเฉือนของพินแตกหัก ท่อลดลง ทำให้เกิดการรั่วไหลปานกลาง บทเรียน: ต้องคำนวณไม้แขวนเสื้อสำหรับงานหนักเพื่อความแข็งแรงแยกกันตามสภาพการทำงานจริง

กรณีที่ 3: ท่อกล่องเย็นของคลัง LNG

ปัญหา: การเปราะของวัสดุที่อุณหภูมิต่ำ, เปลือก Q235 ธรรมดาแตกผลที่ตามมา: การกระจัดของท่ออยู่นอกการควบคุม, การรั่วไหลของหน้าแปลนอินเทอร์เฟซกล่องเย็น การปรับปรุง: ไม้แขวนเสื้อสำหรับงานหนักใช้วัสดุที่มีความเหนียวที่อุณหภูมิต่ำ

จากประสบการณ์ในอุตสาหกรรม 14 ปี Yangzhou Tianshun Pipeline Technology ได้จัดการโครงการเปลี่ยนแปลงความล้มเหลวในการสนับสนุนงานหนักที่คล้ายคลึงกันหลายโครงการ และเข้าใจอย่างลึกซึ้งถึงลักษณะเฉพาะและความเสี่ยงของสภาพการทำงานหนัก

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

การวิเคราะห์การออกแบบเสริมสำหรับงานหนัก 7 แบบ

ระบบโครงสร้างที่มีความแข็งแรงสูง

เชลล์ใช้เหล็กกล้าความแข็งแรงสูงผสมต่ำ Q345B ความแข็งแรงของผลผลิตเพิ่มขึ้น 40%

ความหนาของแผ่นด้านข้างเพิ่มขึ้น 50% ตัดทั้งแผ่นโดยไม่ต้องเชื่อมรอยต่อ

การออกแบบแผ่นซี่โครงเสริมด้านล่างเพื่อกระจายความเครียดที่เข้มข้น

การเชื่อมต่อสายไฟ ความแข็งแรงสูงเส้นผ่านศูนย์กลางขนาดใหญ่

พินใช้เหล็กโครงสร้างโลหะผสม 40Cr ชุบแข็งและชุบแข็ง ความแข็งแรงเพิ่มขึ้น 80%

เส้นผ่านศูนย์กลางของพินได้รับการออกแบบให้มีปัจจัยด้านความปลอดภัย 5 เท่าของการรับน้ำหนักสูงสุด

บุชชิ่งหล่อลื่นในตัวช่วยลดแรงเสียดทานและปรับปรุงความมั่นคง

เทคโนโลยีขนานแบบหลายสปริง

สปริงขนาน 2-4 ชุดสำหรับโหลดขนาดใหญ่ สปริงโหลดเดี่ยวควบคุมได้ในช่วงที่เหมาะสม

การออกแบบการบีบอัดแบบซิงโครนัสกลุ่มสปริงเพื่อหลีกเลี่ยงการโหลดที่ผิดปกติ

แต่ละสปริงทดสอบแยกกัน ส่วนเบี่ยงเบนที่ตรงกัน ≤2%

กลไกคันโยกเสริมแรง

หน้าตัดของแขนคันโยกขยายใหญ่ขึ้น โมดูลัสการดัดงอเพิ่มขึ้น 100%

แผ่นซับหนาที่จุดศูนย์กลางเพื่อป้องกันการกระแทกในท้องถิ่น

พื้นผิวลูกเบี้ยวดับความถี่สูงมีความแข็งสูงกว่า HRC45 อายุการใช้งานต้านทานการสึกหรอเพิ่มขึ้น 3 เท่า

การควบคุมการผลิตที่มีความแม่นยำสูง

ตำแหน่งรูกุญแจที่ประมวลผลโดย CNC ความแม่นยำของตำแหน่ง ±0.1 มม

ข้อผิดพลาดอัตราส่วนโมเมนต์คันโยกควบคุมภายใน ± 1%

การบีบอัดสปริงตั้งค่าได้อย่างแม่นยำ ส่วนเบี่ยงเบนภาระความเย็น ≤3%

การควบคุมคุณภาพการเชื่อมที่สมบูรณ์แบบ

การเชื่อมรับน้ำหนักหลักใช้กระบวนการเชื่อมแบบเจาะเต็ม

การทดสอบอัลตราโซนิก 100% ตรงตามข้อกำหนด JB/T 4730 Grade II

การบำบัดบรรเทาความเครียดหลังการเชื่อมเพื่อขจัดความเค้นตกค้างจากการเชื่อม

การป้องกันความปลอดภัยหลายประการ

มีการกำหนดขีดจำกัดทางกลไกด้านบนและด้านล่างเพื่อป้องกันความเสียหายจากจังหวะเกิน

อุปกรณ์ป้องกันโอเวอร์โหลด แจ้งเตือนเมื่อมีโหลดผิดปกติ

อุปกรณ์ล็อคการเคลื่อนที่เพื่อป้องกันสปริงระหว่างการติดตั้งและการขนส่ง

การเปรียบเทียบประสิทธิภาพการกระจัดโหลด

ต่อไปนี้เป็นข้อมูลที่วัดได้ (โหลด 300kN, สภาพการทำงานของการกระจัด 200 มม.):

ค่าเบี่ยงเบนการรับน้ำหนักเต็มช่วงชักของไม้แขวนสปริงคงที่สำหรับงานหนักได้รับการควบคุมภายใน ±4% ซึ่งดีกว่าข้อกำหนดมาตรฐานแห่งชาติอย่างมาก ปกป้องความปลอดภัยของท่อและอุปกรณ์ได้อย่างมีประสิทธิภาพ

ระบบตรวจสอบผลิตภัณฑ์สำหรับงานหนักของเรา

ไม้แขวนสปริงคงที่แบบ Heavy Duty แต่ละอันจะต้องผ่านการตรวจสอบต่อไปนี้ก่อนส่งมอบ:

การตรวจสอบวัสดุที่เข้ามา

การตรวจสอบใบรับรองวัสดุของแผ่นเหล็กและเหล็กเส้นกลม

การตรวจสอบความแข็งและส่วนประกอบของเหล็กสปริงอีกครั้ง

การตรวจสอบความเข้ากันได้ของวัสดุการเชื่อม

การตรวจสอบกระบวนการผลิต

การตรวจสอบ CMM ของขนาดเครื่องจักร CNC

การทดสอบการเชื่อม UT

การทดสอบเส้นโค้งการกระจัดของโหลดกลุ่มสปริง

ทดสอบโรงงานเครื่องจักรให้เสร็จสมบูรณ์

การทดสอบการโหลดเต็มจังหวะ 100% บันทึกข้อมูลจุดการวัด 20 จุด

การคำนวณความคงตัว การทำงานซ้ำสำหรับผลิตภัณฑ์ที่ไม่ผ่านการรับรอง

การล็อคอุปกรณ์และจำกัดการทดสอบการทำงานของอุปกรณ์

การสอบเทียบตัวบ่งชี้การเคลื่อนที่

เอกสารโรงงาน

เอกสารรับรองคุณภาพวัสดุ

รายงานการตรวจสอบการเชื่อม

รายงานการทดสอบสปริง

กราฟการทดสอบการเคลื่อนที่ของโหลดเครื่องจักรที่สมบูรณ์

ใบรับรองคุณสมบัติผลิตภัณฑ์และคู่มือการติดตั้ง

สถานการณ์การใช้งานหนักทั่วไป

การส่งมอบโครงการและการบริการ

กระบวนการบริการพิเศษสำหรับโครงการงานหนัก

1.การเชื่อมต่อทางเทคนิค: วิศวกรมืออาชีพจะเทียบท่ากับนักวิเคราะห์ความเครียดของท่อเพื่อยืนยันความต้องการในการบรรทุก การกระจัด และพื้นที่

2.การออกแบบโครงการ: จัดทำแผนการออกแบบที่กำหนดเองสำหรับข้อจำกัดด้านพื้นที่พิเศษ

3. การยืนยันการวาด: จัดทำแบบประกอบโดยละเอียดและตารางโหลดลงนามและยืนยันโดยทั้งสองฝ่าย

4. การติดตามการผลิต: จัดเตรียมภาพถ่ายความคืบหน้าการผลิตรายสัปดาห์สำหรับโครงการสำคัญ ๆ

5. การยอมรับจากโรงงาน: สามารถเชิญลูกค้าหรือบุคคลที่สามให้เข้าร่วมการทดสอบที่โรงงานได้

6.บริการนอกสถานที่: ให้คำแนะนำในการติดตั้ง การสนับสนุนทางเทคนิคนอกสถานที่หากจำเป็น

7.การติดตามการปฏิบัติงาน: กลับมาเยี่ยมชมอีกครั้ง 6 เดือนหลังจากการว่าจ้างเพื่อทำความเข้าใจสถานะการดำเนินงาน

ประสิทธิภาพและความมุ่งมั่น

▶  ส่งมอบไม้แขวนเสื้อแบบแรงคงที่สำหรับงานหนักมากกว่า 500 ชุด รับน้ำหนักสูงสุดหน่วยเดียว 800kN

▶  ผลิตภัณฑ์สำหรับงานหนักทั้งหมดให้การรับประกันคุณภาพ 3 ปี

▶  ให้บริการโซลูชั่นสำหรับปัญหาด้านคุณภาพระหว่างการทำงานภายใน 48 ชั่วโมง

▶  ให้คำปรึกษาด้านเทคนิคตลอดอายุการใช้งานและจัดหาอะไหล่

Heavy Duty Constant Spring Hanger คือการรับประกันที่เชื่อถือได้สำหรับการใช้งานระบบท่อส่งก๊าซสำหรับงานหนักอย่างปลอดภัย ด้วยการมุ่งเน้นตลอด 14 ปี เราเข้าใจอย่างลึกซึ้งว่าสภาพการทำงานหนักนั้นไม่ทำให้เกิดข้อผิดพลาด ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจว่าการทำงานมีความเสถียรภายใต้สภาวะการทำงานที่หนักหน่วง
