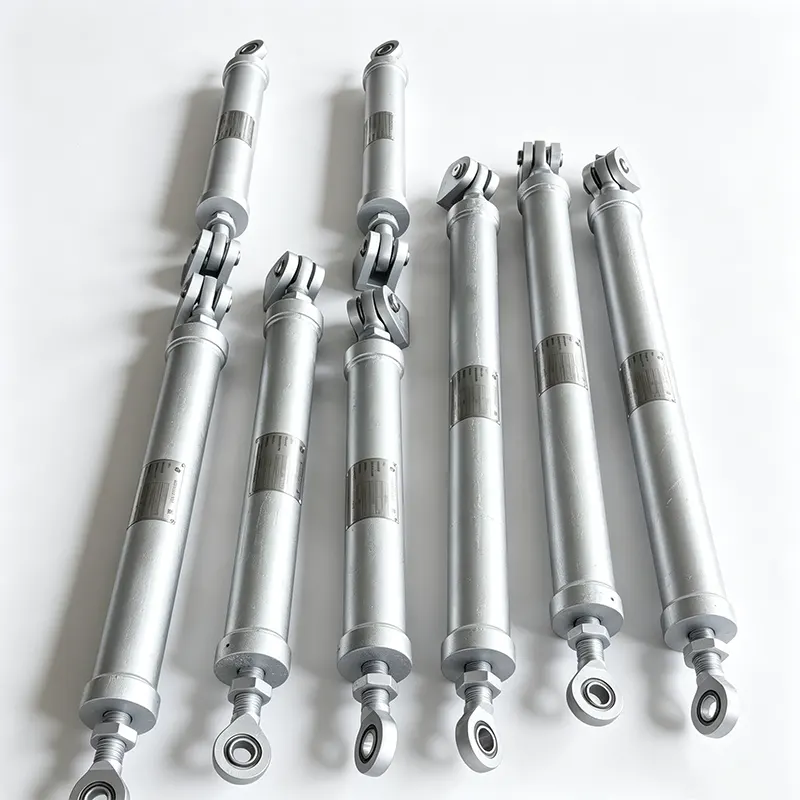

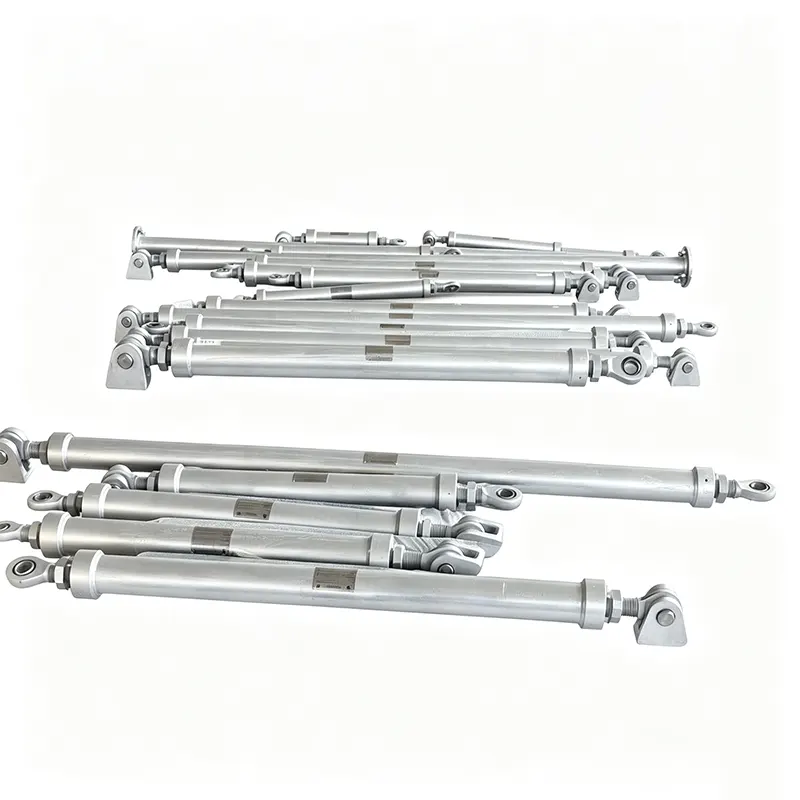

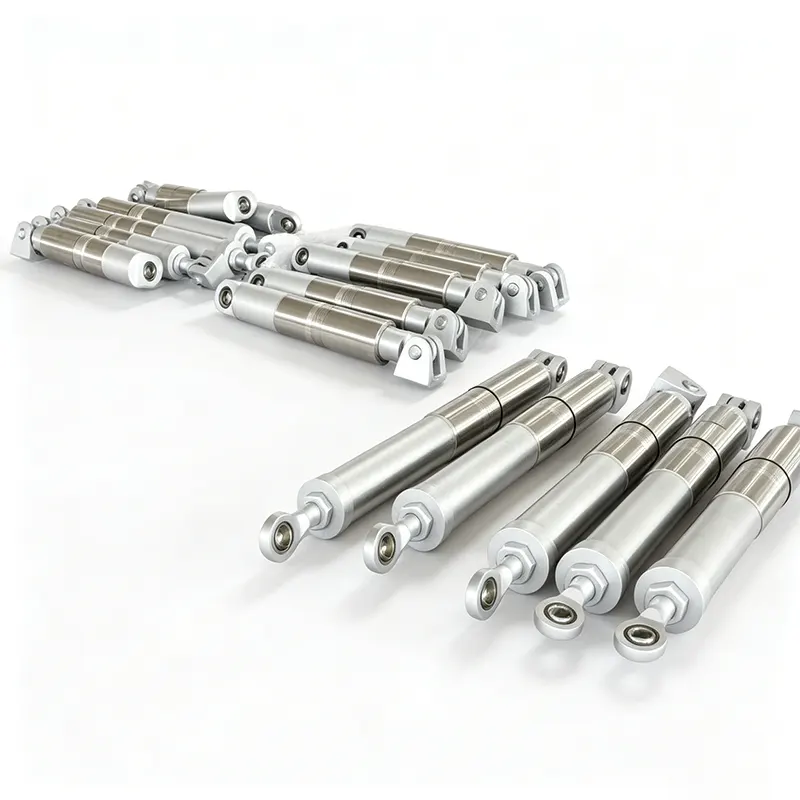

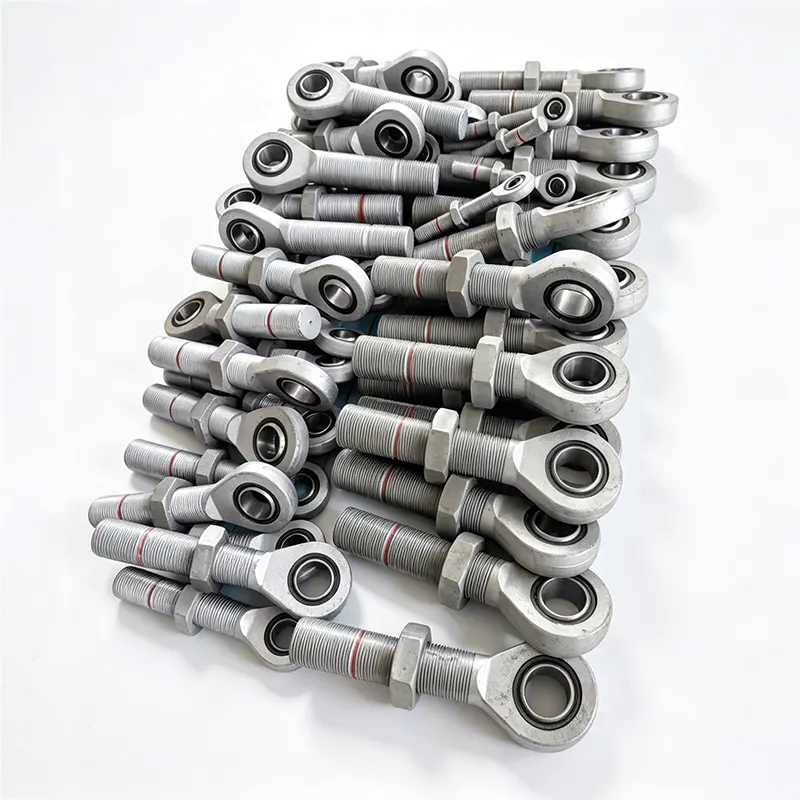

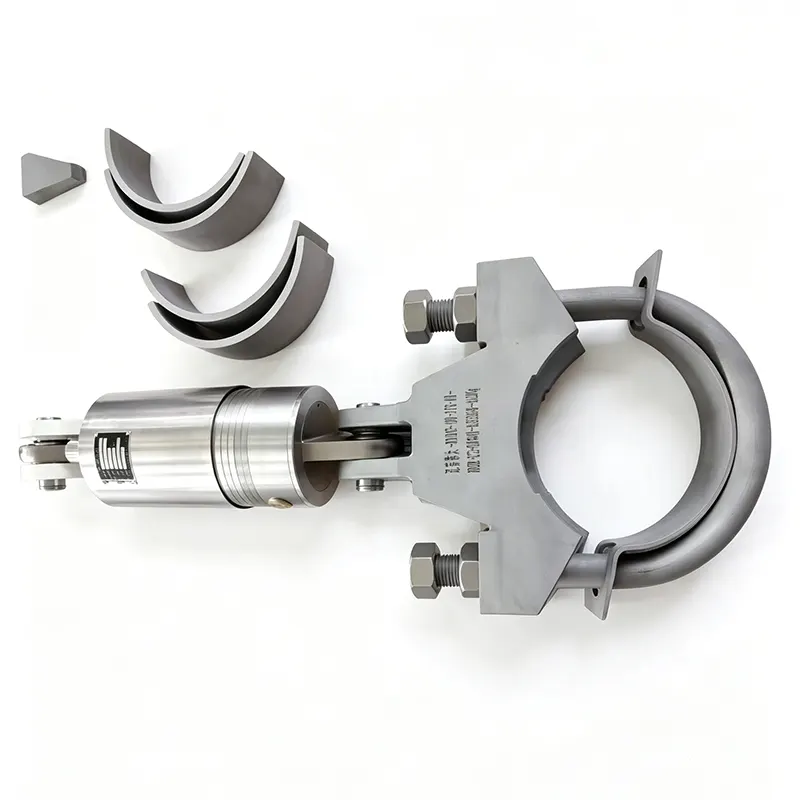

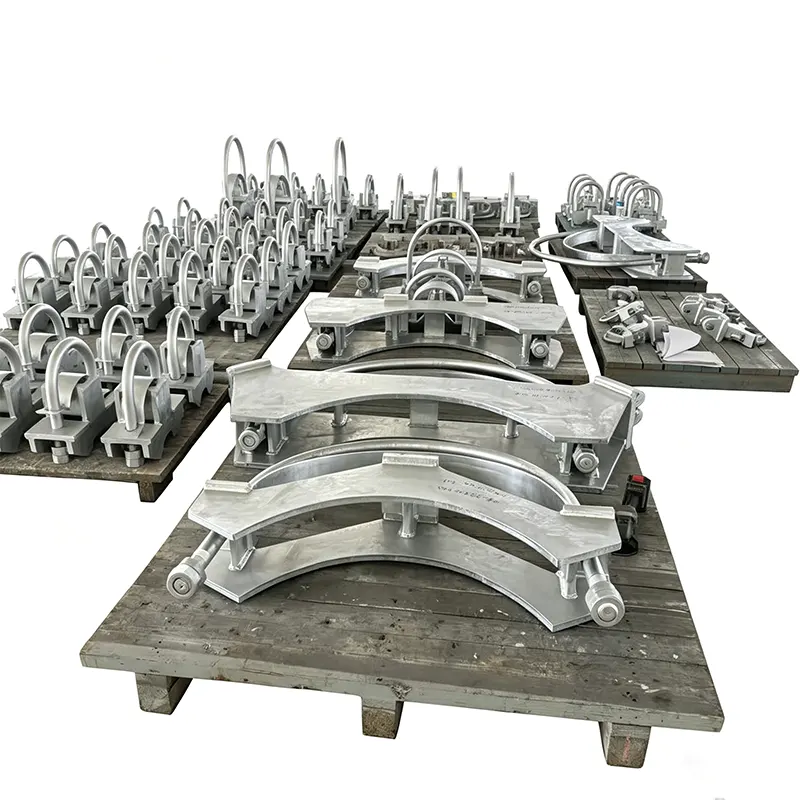

Snubbers ไฮดรอลิกสำหรับยึดท่อ

Yangzhou Tianshun ได้จัดหาเครื่องลดไฮดรอลิกให้กับโรงงานผลิตไฟฟ้า ปิโตรเคมี และนิวเคลียร์มาตั้งแต่ปี 2012 เครื่องดักฟังซีรีส์ YZN ของเราดำเนินงานในกว่า 45 ประเทศ โดยมีโรงงานขนาด 35,000 ตร.ม. สนับสนุน พนักงานที่มีทักษะมากกว่า 100 คน และระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001:2015

Snubber แบบไฮดรอลิกช่วยปกป้องท่อได้อย่างไร

ตัวลดแรงไฮดรอลิกเป็นอุปกรณ์ยึดเหนี่ยวที่ไวต่อความเร็ว ภายใต้สภาวะการทำงานปกติ การขยายตัวและการหดตัวเนื่องจากความร้อนจะทำให้ท่อเคลื่อนที่ช้า ตัวกั้นไฮดรอลิกสำหรับยึดท่อเคลื่อนที่ตามการเคลื่อนไหวนี้โดยแทบไม่มีแรงต้านทาน ซึ่งทำหน้าที่เหมือนกับตัวรองรับแบบเลื่อนอย่างอิสระ เมื่อท่อมีความเร่งอย่างกะทันหัน เช่น จากค้อนน้ำ วาล์วนิรภัยที่ระบายออก แผ่นดินไหว หรือการสะดุดของปั๊ม วาล์วภายในจะปิดภายในเสี้ยววินาที ในขณะนั้น ตัวลดกลายเป็นสตรัทที่เกือบแข็ง ทำหน้าที่ถ่ายโอนโหลดแบบไดนามิกไปยังโครงสร้างอาคารหรือจุดยึด และป้องกันการเคลื่อนตัวของท่อที่อาจก่อให้เกิดความเสียหายจากการกระแทก ความเครียดเกิน หรือความล้มเหลวจากความเมื่อยล้า

ความแตกต่างที่สำคัญคือเกณฑ์ความเร็ว การเคลื่อนไหวช้าๆผ่านไปอย่างไม่มีขีดจำกัด การเคลื่อนไหวที่รวดเร็วจะถูกล็อคไว้ ช่วยให้ระบบท่อสามารถรักษาความยืดหยุ่นสำหรับวงจรความร้อนที่ยั่งยืนในขณะที่ได้รับการยับยั้งทันทีเมื่อจำเป็นเท่านั้น

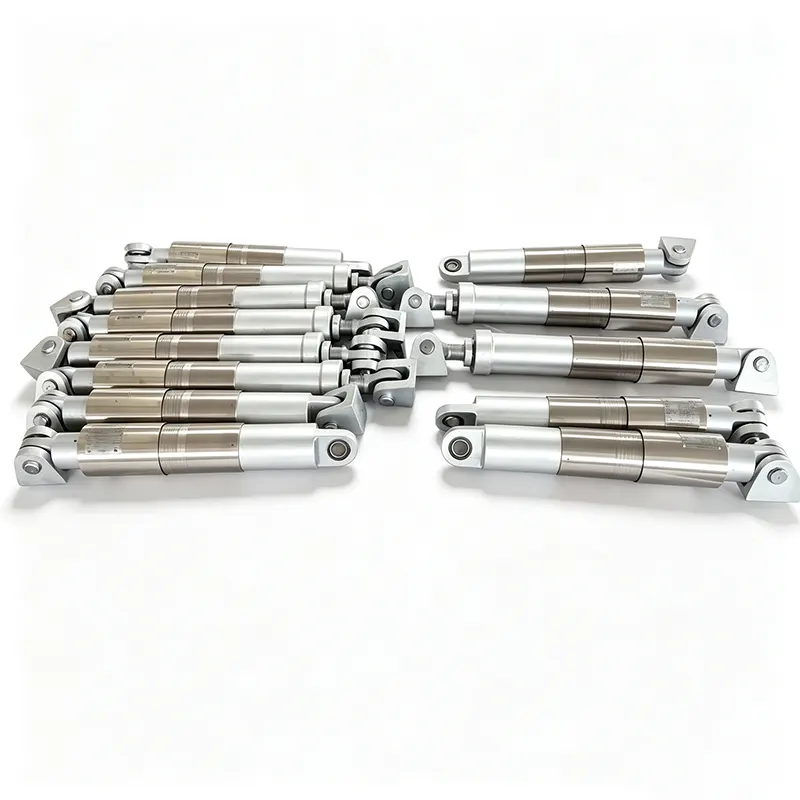

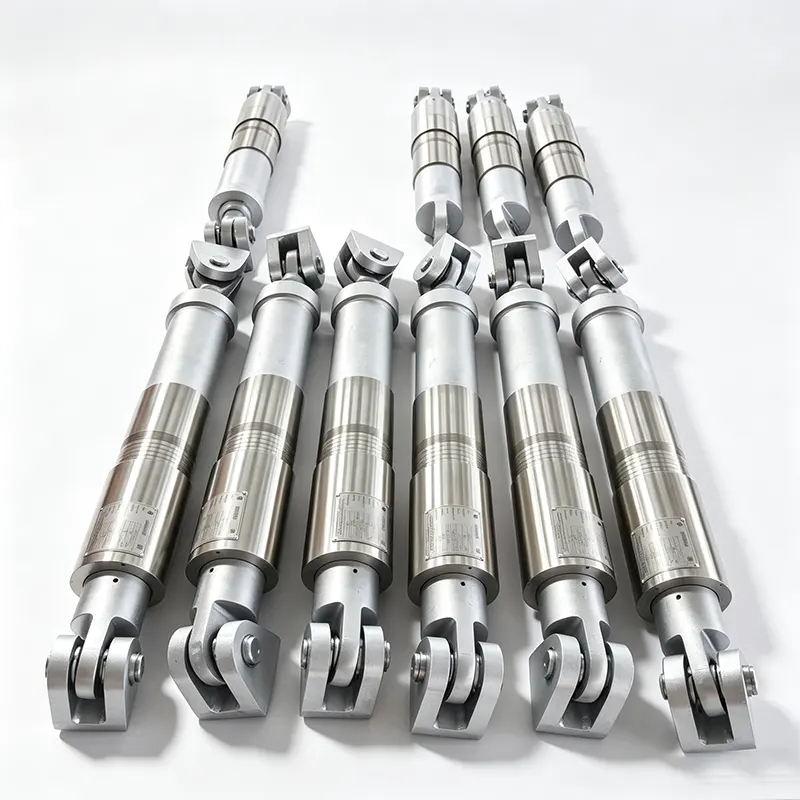

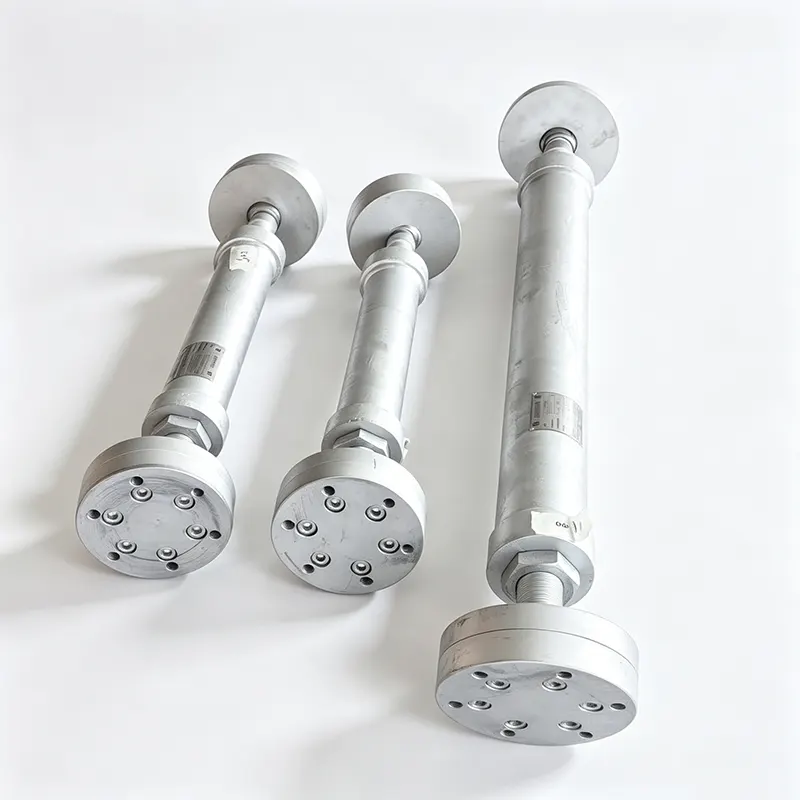

การออกแบบและคุณสมบัติของซีรี่ส์ YZN

ตัวบ่งชี้ตำแหน่งที่มองเห็นได้

ตัวบ่งชี้ทางกลที่ชัดเจนบนตัวยางแสดงช่วงระยะชักที่ใช้ได้ทั้งสองทิศทาง ทีมบำรุงรักษาสามารถตรวจสอบได้อย่างรวดเร็วว่าเครื่องทำงานอยู่ในระยะการออกแบบหรือต้องมีการปรับเปลี่ยน โดยไม่ต้องถอดอุปกรณ์ออก

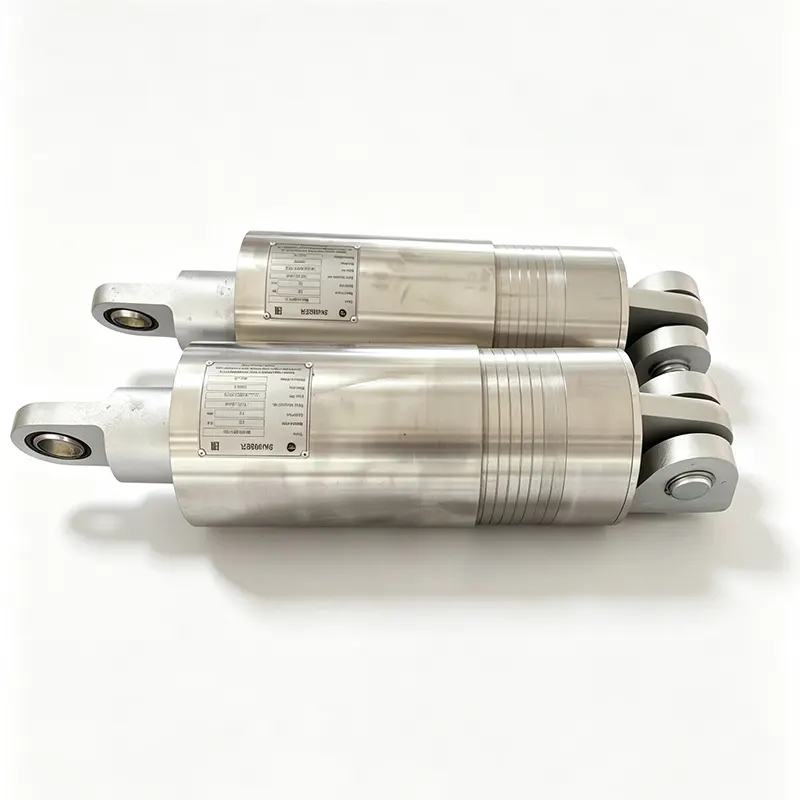

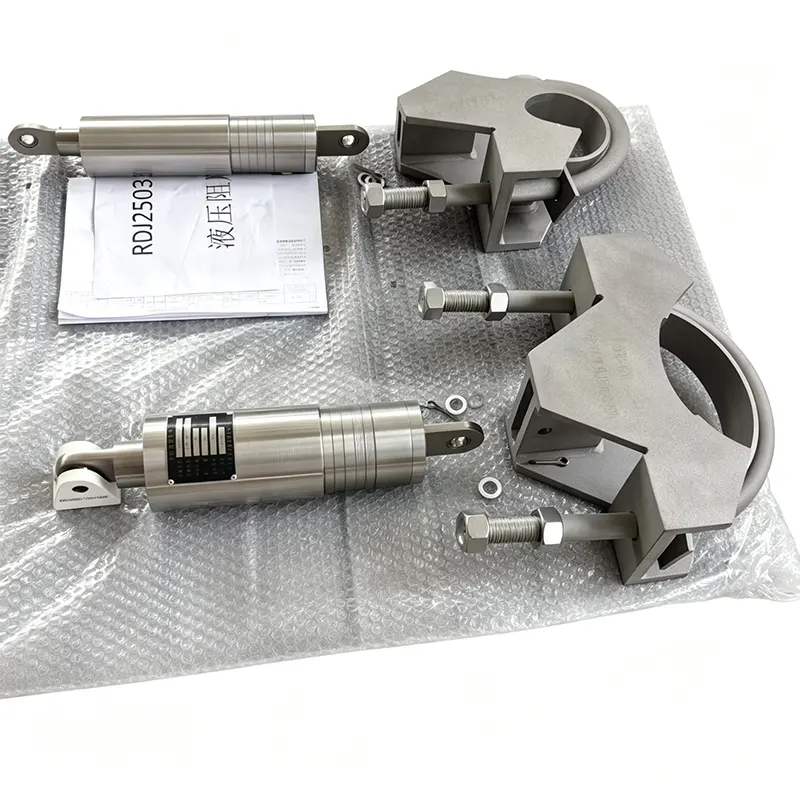

โครงสร้างที่กะทัดรัดและสมมาตร

รูปแบบสมมาตรช่วยลดความยุ่งยากในการวางแนวการติดตั้งและลดโอกาสที่จะติดตั้งไม่ถูกต้อง กล่องขนาดกะทัดรัดพอดีกับชั้นวางท่อที่คับแคบและพื้นที่แออัดซึ่งไม่สามารถวางสปริงขนาดใหญ่หรือสตรัทแบบแข็งได้

แรงเสียดทานต่ำและเวลาล็อคสั้น

แรงเสียดทานภายในลดลงด้วยการตัดเฉือนที่มีความแม่นยำและการเลือกซีล เวลาตอบสนองแบบไดนามิก ซึ่งเป็นช่วงเวลาตั้งแต่เริ่มมีการเคลื่อนไหวอย่างรวดเร็วไปจนถึงการล็อคเต็มที่นั้นถือว่าสั้นมาก สิ่งนี้ทำให้แน่ใจได้ว่าท่อมีการเคลื่อนตัวเล็กน้อยก่อนที่ตัวลดจะเข้าทำงาน ซึ่งเป็นสิ่งสำคัญในการปกป้องอุปกรณ์ที่มีความละเอียดอ่อน เช่น จุดต่อเทอร์ไบน์และหัวฉีดภาชนะรับแรงดัน

ความสามารถในการล็อคสูง

เมื่อล็อคไว้ ตัวตัดไฮดรอลิกสำหรับยึดท่อจะสามารถรองรับแรงดึงและแรงอัดจำนวนมากได้โดยไม่เกิดผลกระทบ แรงหน่วงที่เกิดขึ้นระหว่างการตอบสนองแบบไดนามิกจะเป็นสัดส่วนกับความเร็วอินพุต และสามารถระบุได้จนถึงภาระการออกแบบที่ต้องการ ซึ่งตรงกับความต้องการในการวิเคราะห์ความเค้นของท่อ

ความเข้ากันได้ของซีลและสื่อ

ซีลถูกเลือกเพื่อให้เข้ากันได้กับน้ำมันไฮดรอลิกและสภาพแวดล้อมภายนอกของโรงงานในระยะยาว ตัวกลางของไหล ซึ่งโดยทั่วไปแล้วจะเป็นน้ำมันซิลิโคนที่มีความเสถียรสูง จะรักษาความหนืดที่สม่ำเสมอตลอดช่วงอุณหภูมิการทำงาน วัสดุซีลต้านทานการเสื่อมสภาพและการรั่วซึม ทำให้มีอายุการใช้งานที่ไม่ต้องบำรุงรักษายาวนาน

ขอบเขตทางเทคนิค

ค่าทั้งหมดได้รับการปรับให้เข้ากับกรณีโหลดของการวางท่อและข้อกำหนดของโครงการโดยเฉพาะ ระยะชัก พิกัดโหลด และประเภทการเชื่อมต่อที่ไม่ได้มาตรฐานนั้นผลิตขึ้นตามแบบของลูกค้า

การควบคุมและการทดสอบคุณภาพ

ตัวลดไฮดรอลิกของ YZN ทุกตัวผ่านการทดสอบการยอมรับการใช้งานก่อนจัดส่ง แท่นทดสอบเฉพาะใช้การหมุนเวียนช้าๆ เพื่อตรวจสอบการเคลื่อนไหวอย่างอิสระ จากนั้นจำลองการเคลื่อนที่อย่างรวดเร็วเพื่อยืนยันการล็อค และวัดความสามารถในการรับน้ำหนักผลลัพธ์ มีการทดสอบขอบเขตความดัน และตรวจสอบการทำงานของตัวบ่งชี้จังหวะ บันทึกการทดสอบจะถูกเก็บไว้และสามารถจัดส่งพร้อมกับการจัดส่งได้

ความสามารถในการตรวจสอบย้อนกลับของวัสดุยังคงอยู่สำหรับชิ้นส่วนที่มีแรงดันและสำหรับของไหลไฮดรอลิก ในการใช้งานด้านนิวเคลียร์ มีการใช้โปรแกรมการประกันคุณภาพที่จำเป็น รวมถึงการปฏิบัติตามส่วนที่บังคับใช้ของ ASME Boiler และ Pressure Vessel Code Section III และข้อกำหนดเพิ่มเติมเฉพาะของลูกค้า ระบบที่ได้รับการรับรองมาตรฐาน ISO 9001 ของเราควบคุมขั้นตอนทั้งหมด ตั้งแต่การรับวัตถุดิบไปจนถึงการตรวจสอบขั้นสุดท้าย

คำสั่งซื้อของเรามากกว่า 70% มาจากลูกค้าประจำระยะยาวที่ให้ความมั่นใจในประสิทธิภาพที่สม่ำเสมอของผู้ดูแคลนของเราในหลายโครงการ

ในกรณีที่ใช้ตัวลดไฮดรอลิกสำหรับยึดท่อ

ซีรีส์ YZN ได้รับการติดตั้งในระบบท่อที่สำคัญซึ่งการผสมผสานระหว่างความยืดหยุ่นทางความร้อนและการยับยั้งแบบไดนามิกแบบทันทีนั้นไม่สามารถต่อรองได้

โรงไฟฟ้านิวเคลียร์

ไอน้ำหลัก น้ำป้อน และท่อที่เกี่ยวข้องกับความปลอดภัย Snubbers ป้องกันเหตุการณ์แผ่นดินไหวและเอฟเฟกต์ไดนามิกของท่อแตกในขณะที่ปล่อยให้ความร้อนเคลื่อนตัวได้มากในระหว่างการทำงานปกติ แพคเกจเอกสารวัสดุและการทดสอบทั้งหมดเป็นชุดมาตรฐาน

โรงไฟฟ้าพลังความร้อน

ท่อจ่ายน้ำป้อนหม้อไอน้ำ ท่อสกัดไอน้ำ และระบบบายพาสกังหัน Snubbers ช่วยลดภาระชั่วคราวจากการทำงานของวาล์วและป้องกันการแส้ของท่อ

หน่วยปิโตรเคมีและการกลั่น

ดำเนินการวางท่อใน FCCU, รีฟอร์มเมอร์ และสถานีคอมเพรสเซอร์ Snubbers จัดการกับการสั่นสะเทือนที่เกิดจากการไหลแบบสองเฟสและแรงระเบิดเป็นครั้งคราว ในขณะที่รองรับวงจรความร้อน

โรงถลุงเหล็กและระบบก๊าซอุตสาหกรรม

เตาระเบิดร้อนและท่อออกซิเจนแลนซ์เผชิญกับความร้อนชั่วคราวและการสั่นสะเทือนอย่างรวดเร็ว ตัวตัดไฮดรอลิกช่วยรักษาแนวท่อโดยไม่จำกัดการเติบโตทางความร้อน

สถานีปั๊มและคอมเพรสเซอร์

ท่อระบายอาจมีจังหวะหรือเหตุการณ์ค้อนน้ำ Snubbers ทำหน้าที่เป็นเครื่องพันธนาการที่ไวต่อความเร็ว ช่วยป้องกันความเครียดบนหน้าแปลนและส่วนรองรับ

คำถามที่พบบ่อย

ตัวลดไฮดรอลิกแตกต่างจากสตรัทแบบแข็งหรือตัวรองรับสปริงอย่างไร

สตรัทที่แข็งแรงจะล็อคท่อให้เข้าที่และป้องกันการเคลื่อนตัวของความร้อนทั้งหมด ซึ่งอาจนำไปสู่ความเครียดที่มากเกินไปกับท่อและอุปกรณ์ที่เชื่อมต่อ ส่วนรองรับสปริงจะรับน้ำหนักตามแรงโน้มถ่วงแต่ไม่ได้จำกัดแรงไดนามิก ตัวเชื่อมไฮดรอลิกรองรับทั้งสองความต้องการ: ช่วยให้การขยายตัวและการหดตัวเนื่องจากความร้อนช้าลงอย่างอิสระ จากนั้นล็อคภายในเสี้ยววินาทีเมื่อความเร็วของท่อเกินเกณฑ์ที่กำหนดไว้ล่วงหน้า ซึ่งให้การควบคุมแบบไดนามิกอย่างแม่นยำเมื่อจำเป็น โดยไม่กระทบต่อความยืดหยุ่นทางความร้อน

อะไรเป็นตัวกำหนดการตั้งค่าความเร็วการล็อค และสามารถปรับได้หรือไม่?

เกณฑ์ความเร็วการล็อคถูกกำหนดตามอัตราการขยายตัวเนื่องจากความร้อนสูงสุดที่คาดหวังของท่อ และความเร็วต่ำสุดที่จะเกิดขึ้นจากเหตุการณ์ไดนามิก เช่น ค้อนน้ำหรือแรงกระแทกจากแผ่นดินไหว วิศวกรของเราตรวจสอบการวิเคราะห์ความเค้นของท่อในโครงการเพื่อสร้างค่าที่ช่วยให้ไม่มีตัวลดแรงหลุดระหว่างการทำงานปกติ แต่ให้การควบคุมอย่างเต็มที่ระหว่างการทำงานชั่วคราว เกณฑ์ขั้นต่ำนี้กำหนดไว้จากโรงงานและตรวจสอบการทำงานบนแท่นทดสอบ หากสภาพการทำงานเปลี่ยนแปลง สามารถปรับการตั้งค่าใหม่ได้ที่โรงงานของเรา

ตัวตัดไฮดรอลิกต้องการการบำรุงรักษาแบบใดตลอดอายุการใช้งาน?

เราขอแนะนำให้ทำการทดสอบการทำงานเป็นระยะเพื่อยืนยันว่าเครื่องยังคงเคลื่อนที่โดยไม่มีความต้านทานภายใต้การเคลื่อนตัวที่ช้า และล็อคอย่างถูกต้องภายใต้การเคลื่อนไหวอย่างรวดเร็ว ในโรงไฟฟ้าและกระบวนการผลิต โดยทั่วไปจะดำเนินการตรวจสอบนี้ทุกๆ 3 ถึง 5 ปี หรือตามโปรแกรมการบำรุงรักษาโรงงาน การตรวจสอบบริเวณซีลและตัวแสดงระยะชักด้วยสายตาทำได้ง่ายตรงไปตรงมา หากหน่วยจำเป็นต้องปรับสภาพ เราเสนอบริการจากโรงงาน รวมถึงการเปลี่ยนของเหลว การเปลี่ยนซีล และการรับรองซ้ำ

ผู้ดูแคลน YZN สามารถทนต่อการติดตั้งกลางแจ้งหรือสภาพแวดล้อมโรงงานที่มีฤทธิ์กัดกร่อนได้หรือไม่

ใช่. กระบอกสูบมาตรฐานได้รับการเคลือบป้องกันการกัดกร่อนซึ่งเหมาะสำหรับงานอุตสาหกรรมกลางแจ้งส่วนใหญ่ สำหรับบรรยากาศชายฝั่งทะเล นอกชายฝั่ง หรือรุนแรงทางเคมี เราสามารถจัดหากระบอกสูบที่ทำจากสแตนเลส และเลือกสารเคลือบก้านลูกสูบและวัสดุซีลสำหรับสภาวะเหล่านั้นโดยเฉพาะ เรายินดีให้คำแนะนำในการเลือกวัสดุตามสภาพแวดล้อมของไซต์งานและช่วงอุณหภูมิ

มีเอกสารอะไรบ้างสำหรับการใช้งานด้านนิวเคลียร์หรือความปลอดภัยที่สำคัญ?

เราจัดเตรียมการตรวจสอบย้อนกลับของวัสดุอย่างเต็มรูปแบบสำหรับส่วนประกอบที่รักษาแรงดัน รายงานการทดสอบของโรงงานที่ได้รับการรับรอง การรับรองน้ำมันไฮดรอลิก บันทึกการทดสอบการทำงาน และการประกาศการปฏิบัติตามรหัสที่บังคับใช้ เมื่อโครงการกำหนด เอกสารจะเป็นไปตาม ASME Section III หรือมาตรฐานนิวเคลียร์อื่นๆ ระบบคุณภาพของเราได้รับการตรวจสอบอย่างสม่ำเสมอ และเราสามารถรองรับการตรวจสอบลูกค้าและข้อกำหนดด้านเอกสารเพิ่มเติมได้

การสนับสนุนและบริการด้านวิศวกรรม

การเลือกตัวลดที่ถูกต้องสำหรับการใช้ยึดท่อนั้นเกี่ยวข้องกับข้อมูลโหลด การเคลื่อนตัวของความร้อนที่คาดหวัง และเกณฑ์ความเร็วการล็อค วิศวกรของเราทำงานร่วมกับรายงานความเครียดของท่อเพื่อยืนยันขนาดและการตั้งค่าที่เหมาะสม ผู้จัดการบัญชีเฉพาะจะตอบกลับภายใน 24 ชั่วโมงเพื่อสอบถามและให้คำแนะนำทางเทคนิคโดยไม่ชักช้า

การกำหนดค่าแบบกำหนดเอง เช่น ระยะชักที่ไม่ได้มาตรฐาน วัสดุพิเศษสำหรับบรรยากาศที่มีฤทธิ์กัดกร่อน หรือเอกสารเกี่ยวกับระดับนิวเคลียร์ จะได้รับการจัดการตามคำสั่งตามปกติ โดยไม่มีข้อยกเว้น หลังการส่งมอบ เราจะให้คำแนะนำในการติดตั้งและคำแนะนำในการบำรุงรักษา รวมถึงคำแนะนำสำหรับการทดสอบการทำงานเป็นระยะๆ เพื่อให้มั่นใจถึงความน่าเชื่อถืออย่างต่อเนื่องตลอดอายุการใช้งาน

Yangzhou Tianshun Pipeline Technology Co., Ltd.

โรงงานขนาด 35,000 ตร.ม. มณฑลเจียงซู ประเทศจีน — ส่งออกไปยังกว่า 45 ประเทศ

ตัวป้องกันไฮดรอลิกที่จะล็อคเมื่อท่อต้องการเท่านั้น และจะไม่เกะกะตลอดเวลาที่เหลือ
