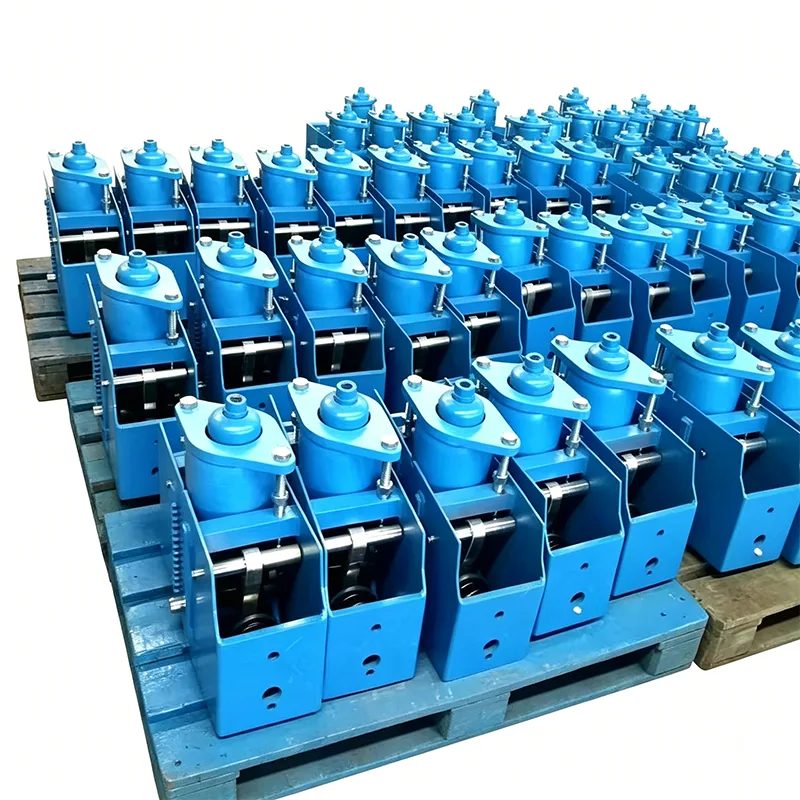

ไม้แขวนเสื้อสปริงคงที่รับน้ำหนักสูง

ไม้แขวนสปริงคงที่รับน้ำหนักสูงเป็นองค์ประกอบสำคัญในการควบคุมการเคลื่อนที่และน้ำหนักในระบบท่ออุตสาหกรรม ภายใต้สภาวะการทำงานที่มีอุณหภูมิสูงและแรงดันสูง ท่อจะสร้างการขยายตัวทางความร้อนและการเคลื่อนตัวของการหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ หากแรงรองรับเปลี่ยนแปลงไปตามการกระจัด จะนำไปสู่ความเข้มข้นของความเค้นของท่อและคุกคามการทำงานที่ปลอดภัยของระบบ ไม้แขวนสปริงคงที่รับน้ำหนักสูงของเราได้รับการออกแบบตามหลักการสมดุลโมเมนต์ สามารถส่งแรงสนับสนุนที่มั่นคงได้อย่างต่อเนื่องตลอดช่วงจังหวะของการเคลื่อนตัวในแนวตั้งของท่อ หลีกเลี่ยงความเสียหายต่อท่อและอุปกรณ์เชื่อมต่อที่เกิดจากความเครียดเพิ่มเติมได้อย่างมีประสิทธิภาพ

Yangzhou Tianshun Pipeline Technology Co., Ltd. ก่อตั้งขึ้นในปี 2555 โดยมุ่งเน้นในด้านการสนับสนุนไปป์ไลน์และไม้แขวนเสื้อ โดยสั่งสมประสบการณ์ในการผลิตและการใช้งานมา 14 ปี ผลิตภัณฑ์ของเราได้ให้บริการโครงการสำคัญในด้านพลังงาน ปิโตรเคมี พลังงาน และอุตสาหกรรมอื่นๆ ในกว่า 40 ประเทศทั่วโลก และได้รับความไว้วางใจในการซื้อคืนระยะยาวจากลูกค้าด้วยคุณภาพที่มั่นคง

หลักการทำงานหลัก

ไม้แขวนสปริงคงที่รับน้ำหนักสูงใช้การออกแบบร่วมกันของกลไกคันโยกสองแขนและชุดสปริงเกลียว ทำให้มีแรงส่งคงที่ตามหลักการทางกลของสมดุลโมเมนต์:

▶  กลไกสมดุลโมเมนต์: เมื่อท่อสร้างการแทนที่ด้วยความร้อน ชุดสปริงจะส่งแรงบิดผ่านกลไกคันโยก ทำให้โมเมนต์โหลดและโมเมนต์สปริงสมดุลอยู่เสมอ

▶  การชดเชยตัวกั้นลูกเบี้ยว: โครงสร้างตัวนำทางลูกเบี้ยวที่มีความแม่นยำในตัวจะชดเชยความผันผวนของโหลดที่เกิดจากแรงเสียดทานทางกลและการเบี่ยงเบนจากการผลิต

▶  อุปกรณ์บ่งชี้จังหวะ: ติดตั้งตัวบ่งชี้การเคลื่อนที่แบบมองเห็นได้ ซึ่งสามารถสังเกตการเคลื่อนที่ของท่อแบบเรียลไทม์ ช่วยอำนวยความสะดวกในการติดตั้งและปรับแต่งถึงสถานที่

พารามิเตอร์ทางเทคนิค

คุณสมบัติผลิตภัณฑ์หลัก

1. ประสิทธิภาพความคงตัวของโหลดที่เสถียร

ค่าเบี่ยงเบนน้ำหนักของไม้แขวนสปริงคงที่รับน้ำหนักสูงจะถูกควบคุมภายใน ± 5% ตลอดช่วงชักเต็มรูปแบบ ซึ่งมีประสิทธิภาพเหนือกว่าข้อกำหนดมาตรฐานแห่งชาติ ด้วยการผสมผสานสปริงแบบหลายแผ่นและการออกแบบทางกลที่มีความแม่นยำ ช่วยให้มั่นใจได้ว่าท่อจะได้รับการรองรับที่สม่ำเสมอในระหว่างการเปลี่ยนตำแหน่งด้วยความร้อน ซึ่งช่วยลดความเสี่ยงที่จะเกิดความเข้มข้นของความเค้นโดยพื้นฐาน

2. การปรับตัวที่แข็งแกร่งกับสภาวะการรับน้ำหนักมาก

ได้รับการออกแบบมาอย่างเหมาะสมสำหรับระบบท่อส่งน้ำหนักสูง โครงรับน้ำหนักใช้เหล็กโครงสร้างที่มีความแข็งแรงสูง Q345B และกระบอกสปริงถูกสร้างขึ้นโดยการปั่นรวม ซึ่งช่วยขจัดอันตรายที่ซ่อนอยู่ของรอยเชื่อมตามเส้นรอบวง ผลิตภัณฑ์สามารถรับน้ำหนักได้สูงสุด 1,000kN ตอบสนองความต้องการรองรับท่อส่งน้ำหนักหนักในโรงไฟฟ้าขนาดใหญ่ หน่วยกลั่น และโรงงานอื่นๆ

3. การติดตั้งและบำรุงรักษาที่สะดวก

▶  มีอุปกรณ์ล็อคโหลดเพื่อล็อคสปริงระหว่างการติดตั้งและการขนส่ง ป้องกันการเคลื่อนตัวโดยไม่ตั้งใจ

▶  สามารถปรับโหลดที่ไซต์งานได้อย่างละเอียดภายใน ±10% เพื่อปรับให้เข้ากับความเบี่ยงเบนของสภาพการทำงานจริง

▶ อินเทอร์เฟซการเชื่อมต่อที่ได้มาตรฐาน เข้ากันได้กับแบบฟอร์มการติดตั้งไปป์ไลน์ต่างๆ

▶  การออกแบบโครงสร้างแบบโมดูลาร์ เปลี่ยนชิ้นส่วนที่สวมใส่ได้สะดวก

4. ครอบคลุมสภาพการทำงานเต็มรูปแบบ

ผลิตภัณฑ์สามารถปรับให้เข้ากับช่วงอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง 450°C สำหรับสภาพการทำงานพิเศษ เช่น LNG อุณหภูมิต่ำและไอน้ำอุณหภูมิสูง สามารถปรับแต่งวัสดุที่ทนต่ออุณหภูมิสูงหรืออุณหภูมิต่ำที่สอดคล้องกันได้ เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

การประกันการผลิตและการควบคุมคุณภาพ

เรามีระบบการผลิตและการทดสอบที่สมบูรณ์เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ของไม้แขวนสปริงคงที่รับน้ำหนักสูงแต่ละอัน:

▶  อุปกรณ์การผลิตแบบอัตโนมัติ: ติดตั้งสายการผลิตแบบสูบลมอัตโนมัติและอุปกรณ์การขึ้นรูปและการประมวลผลต่างๆ เพื่อให้เกิดการผลิตที่เป็นมาตรฐานของกระบวนการสำคัญ

▶  ระบบการทดสอบที่สมบูรณ์แบบ: ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบการบรรทุกและการกระจัดก่อนส่งมอบ พร้อมออกรายงานการตรวจสอบ

▶ ทีมงานด้านเทคนิคมืออาชีพ: มีกลุ่มช่างเทคนิคที่มีส่วนร่วมในการวิจัยและพัฒนาและการผลิตท่อรองรับและไม้แขวนเสื้อเป็นเวลาหลายปี

▶  การจัดการตรวจสอบย้อนกลับของวัสดุ: วัตถุดิบ เช่น เหล็กสปริงและเหล็กโครงสร้างล้วนมาจากโรงงานเหล็กทั่วไป พร้อมใบรับรองคุณภาพวัสดุที่ตรวจสอบย้อนกลับได้

บริการและการสนับสนุน

▶  การสนับสนุนทางเทคนิคก่อนการขาย: ทีมขายมืออาชีพที่คุ้นเคยกับการใช้งานในสภาพการทำงานต่างๆ สามารถให้คำแนะนำในการเลือกและวิธีแก้ปัญหาทางเทคนิคตามพารามิเตอร์ไปป์ไลน์

▶  บริการที่ปรับแต่งได้: รองรับการปรับแต่งผลิตภัณฑ์สำหรับน้ำหนักบรรทุกพิเศษ การเคลื่อนตัวแบบพิเศษ และแบบฟอร์มการติดตั้งแบบพิเศษ

▶  การรับประกันหลังการขาย: ให้คำแนะนำการติดตั้งและการให้คำปรึกษาด้านเทคนิค และตอบสนองต่อปัญหาคุณภาพของผลิตภัณฑ์ทันที

▶  รอบการจัดส่ง: รุ่นทั่วไปมีอยู่ในสต็อก และมีการจัดส่งผลิตภัณฑ์ที่กำหนดเองตามรอบที่ตกลงไว้
