รองรับสปริงแขวน

ส่วนรองรับไม้แขวนเสื้อแบบสปริงเป็นส่วนประกอบสำคัญในการรองรับระบบท่อ ซึ่งได้รับการออกแบบให้รับน้ำหนักของท่อ ดูดซับการเคลื่อนตัวของความร้อน และการสั่นสะเทือน โดยอาศัยการเสียรูปแบบยืดหยุ่นของสปริง จะช่วยชดเชยการเคลื่อนที่ของท่อที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ และยับยั้งการสั่นสะเทือนที่มากเกินไป ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงของระบบท่อทั้งหมด ไม้แขวนเสื้อแบบสปริงของเราผลิตโดย Yangzhou Tianshun Piping ออกแบบและผลิตตามมาตรฐานสากลอย่างเคร่งครัด เพื่อให้ตรงตามข้อกำหนดการรองรับท่อสำหรับสภาพการทำงานที่หลากหลาย

รูปนี้แสดงกราฟประสิทธิภาพการเคลื่อนที่ของโหลดของตัวรองรับ/ตัวแขวนสปริงแบบแปรผัน รวมถึงพารามิเตอร์สำคัญของน้ำหนักบรรทุกและการเคลื่อนตัวเพื่อตรวจสอบความแม่นยำของแบริ่งรับน้ำหนักของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

แต่ละหน่วยจะต้องได้รับการสอบเทียบโหลดและการทดสอบประสิทธิภาพก่อนจัดส่ง ค่าเบี่ยงเบนการตั้งค่าโหลดถูกควบคุมภายใน ±5% ซึ่งเป็นไปตามมาตรฐานสากล ANSI/MSS‑SP‑58‑2018 และ NB/T47039‑2013

ผลิตภัณฑ์ตรงตามข้อกำหนดทางเทคนิคสำหรับระบบท่อไฟฟ้า ปิโตรเคมี และระบบท่ออุตสาหกรรมอื่นๆ ตาม MSS‑SP‑58‑2018 ความแปรปรวนของโหลดสูงสุดที่อนุญาตสำหรับชุดสปริงแบบแปรผันจะต้องไม่เกิน 25% ของการโหลดขณะร้อนในการทำงานภายในระยะการทำงานเต็มรูปแบบ

กราฟการเคลื่อนที่ของโหลดที่ได้จากการทดสอบประเภทของตัวรองรับ/ตัวแขวนสปริงคงที่ แกนนอนหมายถึงการกระจัดในขณะที่แกนแนวตั้งแสดงถึงโหลด เส้นโค้งจะอยู่ประมาณแนวนอนตลอดการเดินทางทั้งหมด แสดงให้เห็นว่าแรงรองรับยังคงที่โดยพื้นฐานแล้วเมื่อท่อเบี่ยงเบนเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน

การทดสอบประเภทนี้จะตรวจสอบความคงตัวของโหลด ความเสถียรการเคลื่อนที่เต็มที่ และความน่าเชื่อถือในการปฏิบัติงานของชุดสปริงคงที่ หน่วยการผลิตทั้งหมดจะต้องผ่านการสอบเทียบโหลดก่อนการขนส่ง โดยมีการควบคุมความเบี่ยงเบนของโหลดภายใน ±6% ตามมาตรฐาน ANSI/MSS‑SP‑58‑2018 และ NB/T47038‑2013

ผลิตภัณฑ์เหล่านี้ใช้ได้กับระบบท่ออุตสาหกรรมที่มีการแทนที่ความร้อนขนาดใหญ่ รวมถึงท่อส่งไอน้ำหลักและท่ออุณหภูมิสูงและแรงดันสูงอื่นๆ

โครงสร้างผลิตภัณฑ์

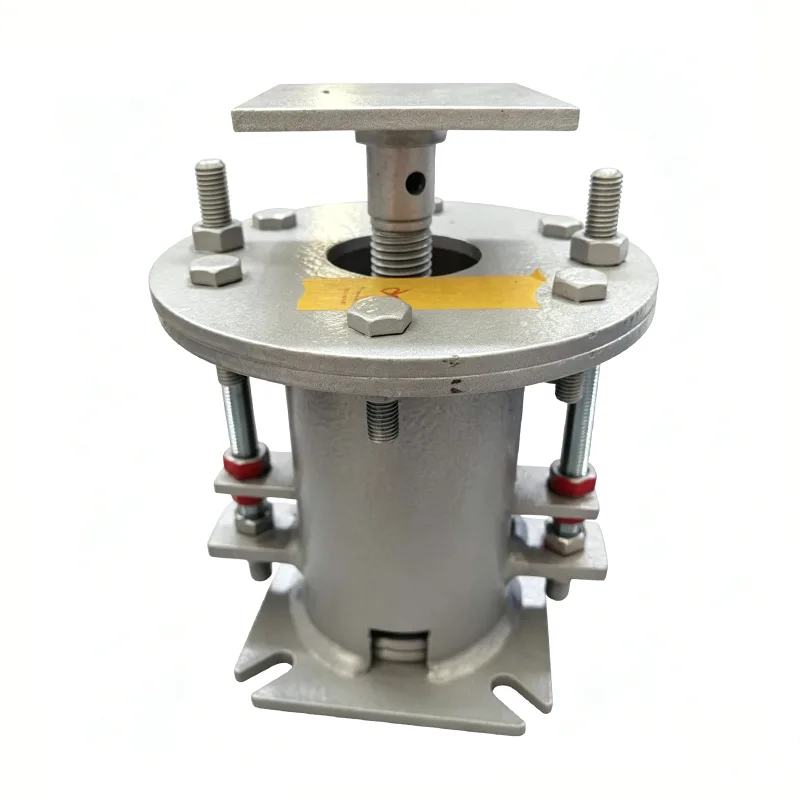

ส่วนรองรับไม้แขวนสปริงแบบมาตรฐานประกอบด้วยส่วนหลักๆ ดังต่อไปนี้:

▶  ส่วนประกอบสปริง: ผลิตจากเหล็กสปริงคุณภาพสูง ผ่านกรรมวิธีทางความร้อนและการทดสอบโหลดอย่างเข้มงวด

▶  ตัวเรือน: โครงสร้างเชื่อมเหล็กกล้าคาร์บอนพร้อมการรักษาพื้นผิวป้องกันการกัดกร่อน

▶  สกรูปรับ: ใช้เพื่อปรับน้ำหนักและความสูงระหว่างการติดตั้ง

▶  อุปกรณ์เสริมในการเชื่อมต่อ: รวมถึงตัวดึง ราวแขวน และน็อต มีให้เลือกตามความต้องการในสถานที่

▶  ตัวบ่งชี้การเคลื่อนที่: แสดงการเคลื่อนที่ของท่อจริงอย่างชัดเจนเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย

คุณสมบัติหลัก

▶  ช่วงโหลดกว้าง: อัตราโหลดตั้งแต่ 10N ถึง 100,000N เหมาะสำหรับการใช้งานท่ออุตสาหกรรมส่วนใหญ่

▶  การชดเชยการกระจัดที่เหนือกว่า: การกระจัดสูงสุดถึง 200 มม. ดูดซับการขยายและการหดตัวของท่ออย่างมีประสิทธิภาพจากการเปลี่ยนแปลงของอุณหภูมิ

▶  โครงสร้างที่กะทัดรัด: การออกแบบที่ประหยัดพื้นที่สำหรับการติดตั้งในแกลเลอรีท่อแคบ

▶  ติดตั้งและปรับแต่งได้ง่าย: ติดตั้งอุปกรณ์ปรับเฉพาะเพื่อการปรับโหลดอย่างละเอียดแม้ในระหว่างการทำงานของท่อ

▶  อายุการใช้งานยาวนาน: ส่วนประกอบสำคัญทั้งหมดใช้วัสดุระดับพรีเมียมและผ่านการตรวจสอบคุณภาพอย่างเข้มงวด

ข้อดีด้านประสิทธิภาพ

พารามิเตอร์ทางเทคนิค

ฟิลด์แอปพลิเคชัน

ตัวรองรับไม้แขวนเสื้อแบบสปริงใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับการเคลื่อนที่ของท่อและการสั่นสะเทือน:

▶  ระบบท่อไอน้ำและท่อน้ำสำหรับโรงไฟฟ้าพลังความร้อนและโรงไฟฟ้านิวเคลียร์

▶  ท่อกระบวนการสำหรับโรงงานปิโตรเคมี

▶  ท่อไครโอเจนิกส์ที่สถานีรับ LNG และ LPG

▶  ท่อเตาและเสาในโรงกลั่นน้ำมัน

▶  เครือข่ายท่อทำความร้อนส่วนกลางในเมือง

▶  ท่อสุขาภิบาลสำหรับอุตสาหกรรมยาและอาหารแปรรูป

การผลิตและการควบคุมคุณภาพ

ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบภายในองค์กรอย่างครอบคลุมก่อนจัดส่ง

การทดสอบภายในบริษัทประกอบด้วย: การตรวจสอบขนาดและการมองเห็น, PMI (การระบุวัสดุที่เป็นบวก), การทดสอบความแข็ง, การทดสอบแบบไม่ทำลาย MT/PT (ถ้ามี), การทดสอบแรงสปริง (ด้วยเส้นโค้งโหลด-ดิสเพลสเมนต์) และการวัดความหนาของสารเคลือบ

มีรายงานการทดสอบโรงงาน (FTR) และรายงานการทดสอบวัสดุ (MTR)

การทดสอบภายในองค์กรไม่ถือเป็นการทดสอบของบุคคลที่สามที่ได้รับการรับรองโดย ILAC การทดสอบโดยบุคคลที่สามหรือการทดสอบในห้องปฏิบัติการมีให้บริการเป็นบริการเสริมแยกต่างหาก

บริการตรวจสอบโดยบุคคลที่สามเสริม (เสนอราคาแยกต่างหาก):

1. การทดสอบวัสดุ: การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง การทดสอบแรงกระแทกที่อุณหภูมิต่ำแบบชาร์ปี และการทดสอบความแข็ง

2. การเชื่อม NDT: การทดสอบอนุภาคแม่เหล็ก (MT), การทดสอบการแทรกซึมของของเหลว (PT), การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) และการทดสอบด้วยรังสี (RT)

3. การทดสอบประสิทธิภาพของสปริงโหลด รวมถึงเส้นโค้งการกระจัดของโหลด

4. การตรวจสอบการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน/เคลือบอีพ็อกซี่

5. การทดสอบพยาน การเฝ้าระวังโรงงาน และการตรวจสอบก่อนการจัดส่ง (PSI)

ความแม่นยำในการบรรทุกผลิตภัณฑ์ของเรา มาตรฐานการทดสอบ และระบบเอกสารประกอบของเราได้รับการเปรียบเทียบกับระบบรองรับท่อสากลของ LISEGA ต่างจากผู้ผลิตในประเทศมาตรฐานที่จัดหาเฉพาะตัวผลิตภัณฑ์เท่านั้น เรามีกราฟแสดงการกระจัดของโหลดกับสปริงทุกตัว นอกจากนี้เรายังอำนวยความสะดวกในการทดสอบ SGS ของบุคคลที่สามและการตรวจสอบที่เป็นพยาน และสนับสนุนการตรวจสอบเอกสารโดยวิศวกร PE/CPE สำหรับโครงการในต่างประเทศ

บริการปรับแต่ง

นอกเหนือจากผลิตภัณฑ์มาตรฐานแล้ว เรายังนำเสนอโซลูชั่นที่ปรับแต่งตามความต้องการเฉพาะของลูกค้า:

▶  การออกแบบที่กำหนดเองสำหรับไม้แขวนเสื้อแบบสปริงที่มีข้อกำหนดการรับน้ำหนักและการเคลื่อนที่แบบพิเศษ

▶  การเลือกวัสดุสำหรับสภาพการทำงานที่รุนแรง เช่น อุณหภูมิสูง อุณหภูมิต่ำ และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

▶  ประเภทการเชื่อมต่อที่ไม่ได้มาตรฐานที่กำหนดเองและขนาดการติดตั้ง

▶  รองรับการวิเคราะห์ความเค้นของท่อและบริการเลือกไม้แขวนเสื้อ
