ไม้แขวนเสื้อสปริงแปรผันของโรงกลั่น

ความท้าทายเฉพาะสำหรับการสนับสนุนทางท่อโรงกลั่น

เมื่อเปรียบเทียบกับท่อส่งอุตสาหกรรมทั่วไป ระบบท่อส่งของโรงกลั่นต้องเผชิญกับการทดสอบที่รุนแรงหลายครั้ง เนื่องจากสภาพการทำงานที่ซับซ้อนและหลากหลาย:

▶  ช่วงอุณหภูมิที่กว้าง: จากการส่งผ่านน้ำมันดิบที่อุณหภูมิปกติไปจนถึงไอน้ำอุณหภูมิสูงและท่อส่งก๊าซที่แตกร้าวที่สูงกว่า 450 ℃ โดยมีความแตกต่างของการแทนที่ความร้อนอย่างมีนัยสำคัญ

▶  สภาพแวดล้อมการกัดกร่อนที่ซับซ้อน: การกัดกร่อนหลายจุดรวมถึงน้ำมันดิบที่มีฤทธิ์เปรี้ยว ตัวกลางที่เป็นกรด สเปรย์เกลือชายฝั่ง และการเกิดออกซิเดชันที่อุณหภูมิสูง

▶  สภาวะการสั่นสะเทือนทั่วไป: การสั่นสะเทือนที่เกิดจากการไหลอย่างต่อเนื่องเกิดขึ้นที่ทางออกของปั๊ม ท่อคอมเพรสเซอร์ และหลังวาล์วควบคุม

▶  สื่อที่มีความเสี่ยงสูง: การรั่วไหลของสื่อไวไฟ วัตถุระเบิด และสารพิษจะนำไปสู่ผลกระทบร้ายแรง

▶  ข้อกำหนดในการดำเนินงานอย่างต่อเนื่อง: การสูญเสียจำนวนมากจากการปิดระบบโดยไม่ได้วางแผนต้องการความน่าเชื่อถือในการสนับสนุนที่สูงมาก

เราได้พัฒนาตัวแขวนสปริงแบบแปรผันของโรงกลั่น โดยมีเป้าหมายเพื่อสภาพการทำงานที่เป็นเอกลักษณ์ของโรงกลั่น โดยมีเป้าหมายการปรับให้เหมาะสมหลายรายการตามประเภททั่วไป

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

การวางตำแหน่งผลิตภัณฑ์และสถานการณ์การใช้งาน

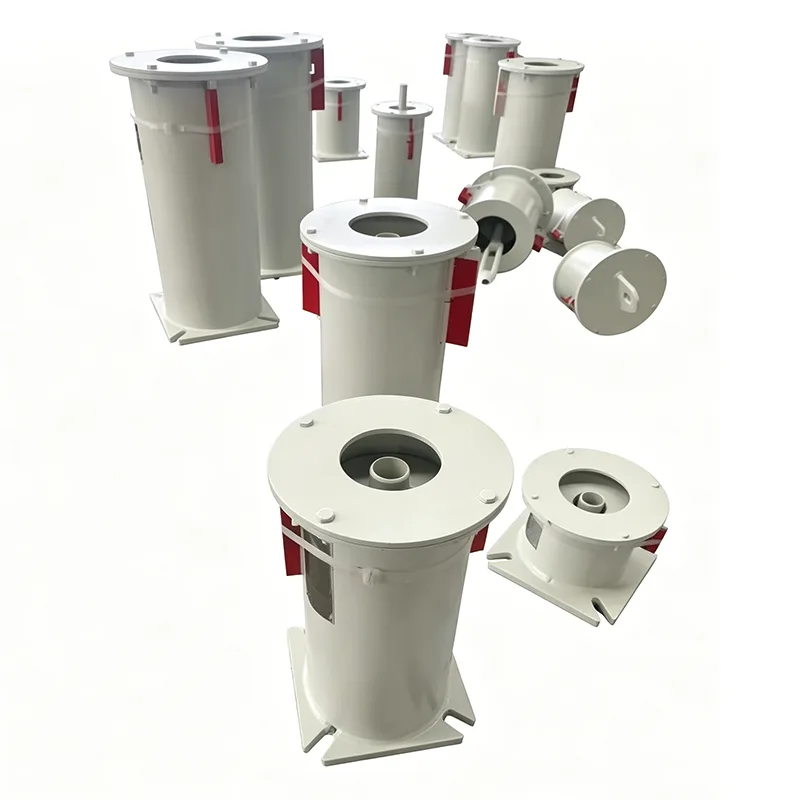

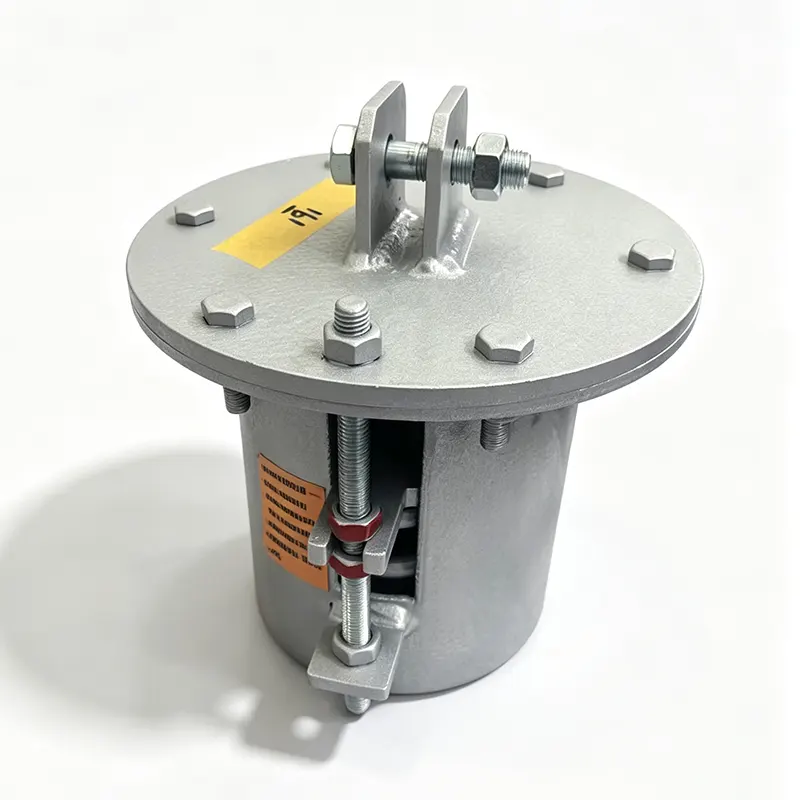

ไม้แขวนสปริงแบบแปรผันของโรงกลั่นเป็นอุปกรณ์รองรับสปริงแบบแปรผันที่ออกแบบมาเป็นพิเศษสำหรับโรงกลั่น ให้การรองรับที่ยืดหยุ่นผ่านสปริงเกลียวทรงกระบอกที่ถูกบีบอัดล่วงหน้า และแรงรองรับจะปรับเป็นเส้นตรงตามการเปลี่ยนแปลงของการบีบอัดสปริงระหว่างการเปลี่ยนตำแหน่งความร้อนของท่อ

เกณฑ์การคัดเลือก (จัดลำดับความสำคัญเมื่อตรงตามเงื่อนไขต่อไปนี้):

▶  การกระจัดกระจายความร้อนในแนวตั้งของท่อ ≤ 50 มม

▶  อัตราการเปลี่ยนแปลงโหลดที่อนุญาตของระบบ ≤ 25%

▶  การเชื่อมต่ออุปกรณ์ที่ไม่ละเอียดอ่อน (ไม่ได้เชื่อมต่อโดยตรงกับกังหันไอน้ำ คอมเพรสเซอร์ ฯลฯ)

▶  ดำเนินการเพิ่มประสิทธิภาพต้นทุนของโครงการและสร้างสมดุลระหว่างประสิทธิภาพและการลงทุน

ในโครงการโรงกลั่นแห่งใหม่ ประมาณ 80% ของท่อส่งอุณหภูมิปกติและปานกลางสามารถใช้ไม้แขวนสปริงแบบแปรผันได้ เมื่อเปรียบเทียบกับโซลูชันที่ใช้แรงคงที่ สามารถลดต้นทุนการจัดซื้อได้อย่างมากในขณะที่ตอบสนองข้อกำหนดด้านสภาพการทำงานได้อย่างเต็มที่

คู่มือการคัดเลือกโรงกลั่นแต่ละหน่วย

5 การออกแบบที่ปรับให้เหมาะสมสำหรับสภาพการทำงานของโรงกลั่น

ระบบบำบัดป้องกันการกัดกร่อนแบบคู่

พ่นทรายเปลือกถึงเกรด Sa2.5 พร้อมสีรองพื้นอีพ็อกซี่ผสมสังกะสี + สีทับหน้าโพลียูรีเทน

การบำบัดด้วยฟอสเฟตที่พื้นผิวสปริง + การเคลือบ Dacromet เพื่อต้านทานการกัดกร่อนของไฮโดรเจนซัลไฟด์

เปลือกสแตนเลส 316 ปรับแต่งได้สำหรับโรงกลั่นชายฝั่งเพื่อต้านทานการกัดกร่อนของสเปรย์เกลือ

โครงสร้างป้องกันการสั่นสะเทือนที่ได้รับการปรับปรุง

แผ่นยางกันกระแทกที่ติดตั้งอยู่ที่ปลายด้านบนและด้านล่างของสปริงเพื่อดูดซับพลังงานการสั่นสะเทือนของท่อ

แกนกันสะเทือนใช้โครงสร้างป้องกันการคลายน็อตคู่เพื่อหลีกเลี่ยงการคลายการสั่นสะเทือน

ปลอกนำติดตั้งอยู่ภายในเปลือกเพื่อป้องกันการชดเชยด้านข้างของสปริง

การปรับสภาพการทำงานที่อุณหภูมิสูง

ท่อฉนวนกันความร้อนรองรับท่อที่มีอุณหภูมิสูงกว่า 150°C เพื่อป้องกันการนำความร้อน

วัสดุสปริงทนอุณหภูมิสูงถูกเลือกสำหรับท่อที่มีอุณหภูมิสูงกว่า 250°C เพื่อหลีกเลี่ยงการผ่อนคลายความเครียด

ขีด จำกัด ด้านบนของอุณหภูมิการทำงานของสปริงทำเครื่องหมายไว้เพื่อป้องกันการใช้อุณหภูมิสูงเกินไป

การออกแบบการติดตั้งและบำรุงรักษาที่สะดวก

ตั้งค่าล่วงหน้าตามปริมาณความเย็นก่อนจัดส่ง ติดตั้งถึงที่โดยตรง

ติดตั้งแผ่นบ่งชี้การเคลื่อนที่เพื่อความสะดวกในการตรวจสอบการเคลื่อนที่ของท่อระหว่างการลาดตระเวน

สามารถเปลี่ยนชุดสปริงโมดูลาร์แยกกันได้ระหว่างการบำรุงรักษาโดยไม่ต้องรื้อท่อ

การออกแบบความซ้ำซ้อนด้านความปลอดภัย

โหลดปัจจัยด้านความปลอดภัย ≥ 1.5 เท่า ส่วนเกินที่สงวนไว้

กำหนดขีดจำกัดระยะชักบนและล่างเพื่อป้องกันสปริงอัดมากเกินไปหรือสูญเสียโหลด

ปัจจัยด้านความปลอดภัยของการแตกหักของแกนช่วงล่าง≥4เท่าเพื่อลดความเสี่ยงในการล้ม

การวิเคราะห์ต้นทุนและผลประโยชน์: สปริงแปรผันเทียบกับแรงคงที่

จัดซื้อไม้แขวนสปริงจำนวน 100 อันสำหรับโรงกลั่นทั่วไปตามตัวอย่าง:

สรุป: เมื่อเป็นไปตามข้อกำหนดด้านสภาพการทำงาน ไม้แขวนสปริงแบบแปรผันของโรงกลั่นสามารถประหยัดต้นทุนการจัดซื้อของระบบสนับสนุนสำหรับโครงการโรงกลั่นได้มากกว่า 60% ซึ่งเป็นทางเลือกที่คุ้มค่าที่สุด

ประสบการณ์การส่งมอบโครงการ

นับตั้งแต่ก่อตั้งในปี 2555 Yangzhou Tianshun Pipeline Technology ได้จัดหาผลิตภัณฑ์สนับสนุนท่อส่งสำหรับโครงการโรงกลั่นหลายแห่งทั่วโลก:

▶  โครงการในประเทศ: ให้บริการโครงการก่อสร้างและปรับปรุงใหม่ของโรงกลั่นท้องถิ่นหลายแห่งในซานตง เจียงซู เหลียวหนิง และภูมิภาคอื่น ๆ

▶  โครงการในต่างประเทศ: ผลิตภัณฑ์ที่ส่งออกไปยังโครงการโรงกลั่นในบราซิล อินโดนีเซีย แอฟริกาใต้ และประเทศอื่นๆ

▶  กรณีทั่วไป: สำหรับโครงการโรงกลั่นใหม่ที่มีกำลังการผลิต 5 ล้านตัน/ปี เราได้จัดหาไม้แขวนเสื้อแบบสปริงแบบปรับได้มากกว่า 1,200 ชุด ซึ่งทั้งหมดติดตั้งผ่านคุณสมบัติในคราวเดียวและทำงานได้โดยไม่มีข้อผิดพลาดจนถึงขณะนี้

▶  บันทึกคุณภาพ: ไม่มีการร้องเรียนปัญหาคุณภาพแบทช์เป็นเวลา 8 ปีติดต่อกัน อัตราการซื้อคืนของลูกค้าเกิน 70%

สินค้าแต่ละชุดจัดส่งด้วย:

▶  ใบรับรองวัสดุ

▶  รายงานการทดสอบโหลดสปริง

▶  ใบรับรองคุณสมบัติผลิตภัณฑ์

▶  คู่มือการติดตั้งและการใช้งาน

บริการพิเศษสำหรับโครงการโรงกลั่น

▶  รองรับการเลือก: สามารถอ่านไฟล์เอาต์พุตของซอฟต์แวร์วิเคราะห์ความเครียดไปป์ไลน์ได้โดยตรง เพื่อให้การเลือกแบทช์เสร็จสิ้นอย่างรวดเร็ว

▶  การยืนยันการวาด: จัดเตรียมภาพวาดการติดตั้งโครงร่างผลิตภัณฑ์เพื่อให้ความร่วมมือกับการออกแบบเค้าโครงไปป์ไลน์

▶  การจัดส่งแบบแยกส่วน: จัดส่งเป็นชุดตามความคืบหน้าการก่อสร้างหน่วยเพื่อลดแรงกดดันในการจัดเก็บในสถานที่

▶  บริการนอกสถานที่: บุคลากรด้านเทคนิคพร้อมให้คำแนะนำในการติดตั้งนอกสถานที่สำหรับโครงการสำคัญ ๆ

▶  การตอบกลับหลังการขาย: มอบแนวทางแก้ไขปัญหาคุณภาพของผลิตภัณฑ์ภายใน 24 ชั่วโมง

▶ การจัดหาอะไหล่: รุ่นทั่วไปในสต็อก อะไหล่ฉุกเฉินจัดส่งภายใน 48 ชั่วโมง
