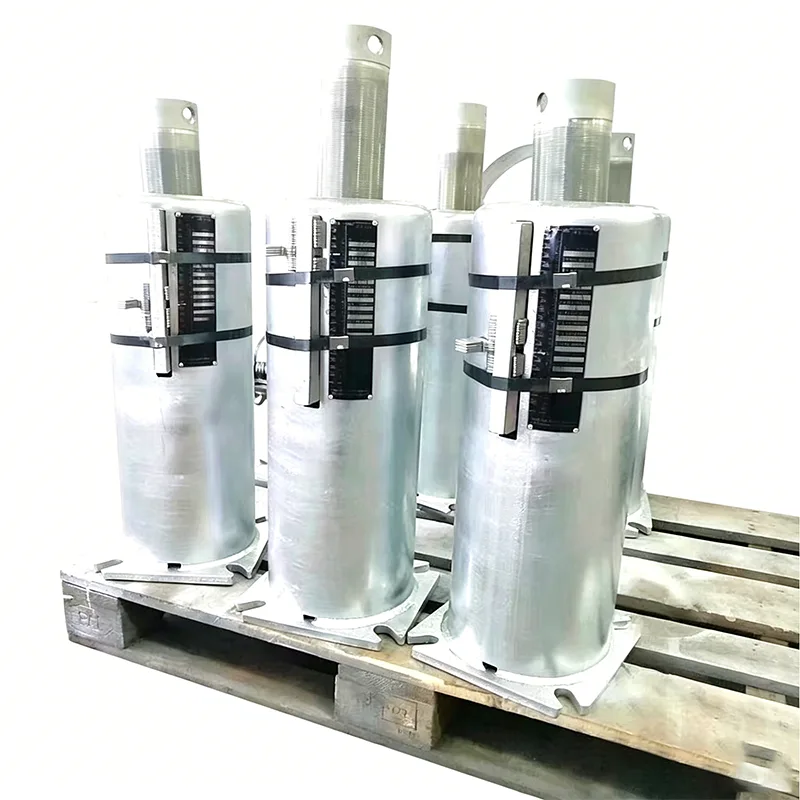

รองรับสปริงโรงไฟฟ้า

ด้วยประสบการณ์ 14 ปีในด้านระบบรองรับท่อ/ไม้แขวนเสื้อ และโซลูชั่นสนับสนุนโรงไฟฟ้า บริษัท Yangzhou Tianshun Pipeline Technology Co., Ltd. เป็นผู้ให้การสนับสนุนระบบ Power Plant Spring สำหรับพลังงานความร้อน พลังงานนิวเคลียร์ และโรงไฟฟ้าพลังความร้อนร่วม ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อควบคุมการแทนที่ความร้อนและการกระจายความเค้นในท่ออุณหภูมิสูงและแรงดันสูง ปกป้องส่วนต่อประสานที่สำคัญของอุปกรณ์หลัก เช่น หม้อไอน้ำและกังหันไอน้ำ รายละเอียดต่อไปนี้ครอบคลุมคุณลักษณะของผลิตภัณฑ์ ข้อดีทางวิศวกรรม และตำแหน่งการใช้งานเฉพาะ

คุณสมบัติผลิตภัณฑ์

ส่วนรองรับสปริงของโรงไฟฟ้าได้รับการออกแบบทางวิศวกรรมตามผลการวิเคราะห์ความเค้นของท่อ โดยมีลักษณะหลักที่เน้นไปที่การกักเก็บโหลด ความสามารถในการปรับตัวในการเคลื่อนที่ และความเสถียรในการปฏิบัติงานในระยะยาว

กลไกการรับน้ำหนักและการเคลื่อนที่: มีให้เลือกสองรูปแบบ: ไม้แขวน/ตัวรองรับสปริงแบบแปรผัน และไม้แขวน/ตัวรองรับสปริงแบบแรงคงที่ หน่วยสปริงแบบแปรผันจะรับน้ำหนักด้วยความแข็งเชิงเส้น ในขณะที่หน่วยแรงคงที่ให้แรงรองรับเกือบคงที่ตลอดช่วงการทำงานทั้งหมด โดยมีการควบคุมความเบี่ยงเบนภายใน 5% ช่วยขจัดความเครียดเพิ่มเติมในท่อที่เกิดจากแรงรองรับที่ผันผวน

ความเข้ากันได้ของวัสดุและอุณหภูมิ: ส่วนประกอบสปริงผลิตจากเหล็กสปริงอัลลอยด์ รวมถึง 60Si2Mn และ 50CrVA ส่วนประกอบโครงสร้างสามารถประดิษฐ์จากเหล็กกล้าคาร์บอน เหล็กโลหะผสมทนความร้อน หรือสแตนเลส ช่วงอุณหภูมิการทำงานโดยรวมที่อนุญาตครอบคลุม -196°C ถึง +650°C ซึ่งตรงกับข้อกำหนดของท่อทั้งหมดตั้งแต่น้ำป้อนอุณหภูมิต่ำไปจนถึงไอน้ำหลักที่มีอุณหภูมิสูง

การออกแบบการติดตั้งและการว่าจ้าง: ส่วนรองรับ/ที่แขวนแต่ละอันมีหมุดล็อคสำหรับการติดตั้งและแผ่นป้ายชื่อการเคลื่อนที่ของน้ำหนัก เพียงถอดหมุดล็อคออกหลังการติดตั้งในสภาวะเย็นเพื่อเปิดใช้งานการทำงาน ข้อมูลแผ่นป้ายช่วยอำนวยความสะดวกในการตรวจสอบหมายเลขรุ่นและโหลดที่ตั้งไว้ล่วงหน้า ณ สถานที่ ซึ่งช่วยลดเวลาในการทดสอบการใช้งานได้อย่างมาก

การทดสอบภายในองค์กรที่ครอบคลุม: การทดสอบทั้งหมดรวมถึงความแข็งของสปริง การโก่งตัวของแรงอัด และความหนาของการเคลือบพื้นผิว ดำเนินการในห้องปฏิบัติการของเราเอง เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในทุกชุดการผลิต ทุกยูนิตผ่านรอบการบีบอัดเต็มจังหวะสามรอบพร้อมการบันทึกกราฟความแข็งก่อนจัดส่ง

ด้วยคุณสมบัติการออกแบบเหล่านี้ Power Plant Spring Support จะรักษาระดับความสูงที่กำหนดไว้ล่วงหน้าของระบบท่อภายใต้สภาวะรวมของการขยายตัวทางความร้อนเชิงเส้นและการสั่นสะเทือนอย่างต่อเนื่อง ช่วยลดความน่าจะเป็นของการหยุดทำงานโดยไม่ได้วางแผน

ข้อดีทางวิศวกรรม

ในการออกแบบท่อส่งของโรงไฟฟ้า เมื่อเปรียบเทียบกับการรองรับที่มีความแข็งแกร่งเพียงอย่างเดียวหรือการยึดแคลมป์ท่อ โซลูชันการรองรับแบบยืดหยุ่นให้การปรับปรุงโดยตรงในการควบคุมความเครียด การป้องกันอุปกรณ์ และความสามารถในการปรับตัวในการติดตั้ง มูลค่าทางวิศวกรรมของตัวรองรับสปริงของโรงไฟฟ้าสะท้อนให้เห็นในด้านต่อไปนี้:

การชดเชยการแทนที่ด้วยความร้อนอย่างมีประสิทธิภาพ: ส่วนรองรับที่แข็งไม่สามารถดูดซับการขยายตัวทางความร้อนของท่อ ซึ่งมักจะนำไปสู่การผูกมัดของระบบท่อ การรองรับการยกออกหรือการบรรทุกเกินพิกัด ไม้แขวนเสื้อ/ส่วนรองรับแบบยืดหยุ่นจะรับน้ำหนักเป็นเส้นตรงหรือต่อเนื่องในขณะที่ท่อเคลื่อนที่ ทำให้ระดับความเครียดอยู่ในขีดจำกัดที่อนุญาตซึ่งระบุโดยรหัส เช่น ASME B31.1

แรงขับและโมเมนต์ที่ลดลงที่อินเทอร์เฟซอุปกรณ์หลัก: ส่วนหัวของหม้อไอน้ำและช่องไอน้ำกังหันมีความไวต่อแรงและโมเมนต์อย่างมาก หลังจากปรับด้วยไม้แขวน/ตัวรองรับสปริง แรงขับของส่วนเชื่อมต่อจะลดลงอย่างมาก ป้องกันรอยแตกร้าวจากการเชื่อมและการรั่วของหน้าแปลน นี่เป็นมาตรการสำคัญในการขยายระยะเวลาการบำรุงรักษาท่อกังหัน วาล์วไอน้ำหลัก และอุปกรณ์อื่นๆ

การปราบปรามการส่งผ่านการสั่นสะเทือน: ท่อของโรงไฟฟ้ามีแนวโน้มที่จะเกิดการสั่นสะเทือนภายใต้ไอน้ำความเร็วสูงหรือสภาวะการไหลแบบสองเฟส ระบบรองรับสปริงจะปรับความแข็งในการรองรับในช่วงที่เหมาะสมผ่านองค์ประกอบยืดหยุ่น และเมื่อรวมกับแดมเปอร์ จะกระจายพลังงานการสั่นสะเทือนได้อย่างมีประสิทธิภาพเพื่อป้องกันความล้าของโครงสร้าง

ความทนทานในการติดตั้งที่ไซต์งานกว้างขวาง: ไม้แขวน/ส่วนรองรับสปริงช่วยให้สามารถปรับอย่างละเอียดภายในช่วงความสูงที่กำหนด ชดเชยการเบี่ยงเบนในฐานรากทางแพ่งและการติดตั้งท่อแบบเย็น ชุดสปริงแรงคงที่มักติดตั้งอุปกรณ์ปรับไฮดรอลิกหรือสกรูเสริมเพื่อการจัดตำแหน่งที่แม่นยำ

การทำงานระยะยาวและการป้องกันการผ่อนคลาย: โดดเด่นด้วยการออกแบบสปริงป้องกันการคลายตัวและการรักษาพื้นผิวที่ทนต่อการกัดกร่อน (การชุบสังกะสีแบบจุ่มร้อน Dacromet ฯลฯ) การเสื่อมสภาพของแรงรองรับมีน้อยมาก คำสั่งซื้อที่ติดตามผลของเรามากกว่า 70% จากโครงการในต่างประเทศมาจากลูกค้าที่ทำซ้ำ ซึ่งบางส่วนสะท้อนให้เห็นถึงความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์สนับสนุนของเรา

การใช้งานผลิตภัณฑ์

ส่วนรองรับสปริงของโรงไฟฟ้าได้รับการติดตั้งในตำแหน่งสำคัญเป็นหลักในการหมุนเวียนของไอน้ำ-น้ำของโรงไฟฟ้า และระบบก๊าซไอเสียอุณหภูมิสูง เมื่อใช้ร่วมกับแดมเปอร์ สตรัทแบบแข็ง และส่วนประกอบอื่นๆ สิ่งเหล่านี้จะทำให้เกิดระบบการควบคุมที่ยืดหยุ่นแบบท่อที่สมบูรณ์

พื้นที่หม้อต้ม: ใช้กับท่อส่งไอน้ำหลัก ท่ออุ่นร้อนและเย็น ท่อทางออกของฮีตเตอร์ซุปเปอร์ ฯลฯ ดูดซับการเคลื่อนตัวของความร้อนในแนวตั้งและแนวนอนของตัวหม้อต้มและท่อที่เชื่อมต่อ ช่วยป้องกันความเครียดที่มากเกินไปที่จุดเชื่อมต่อหัวฉีดส่วนหัว และลดความเสี่ยงของการแตกร้าวของการเชื่อม

บริเวณกังหัน: ติดตั้งบนท่อไอน้ำหลัก ท่อไอน้ำอุ่นอุณหภูมิสูง และท่อบายพาสแรงดันสูง ด้วยการรองรับที่แม่นยำ จำกัดแรงและโมเมนต์ที่ส่งไปยังส่วนต่อประสานของกังหัน รับประกันความแม่นยำในการจัดแนวเพลา และลดผลกระทบของการสั่นสะเทือนบนโครงกังหัน

ระบบน้ำป้อนแรงดันสูง: บนท่อส่งน้ำป้อนแรงดันสูงและท่อส่งน้ำที่มีอุณหภูมิต่ำ ไม้แขวน/ตัวรองรับแบบสปริงจะรองรับท่อส่งน้ำสำหรับงานหนักในขณะที่ปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิ รักษาความลาดเอียงของท่อ และหลีกเลี่ยงปัญหาการเกิดโพรงอากาศหรือค้อนน้ำที่เกิดจากการเคลื่อนตัวที่จำกัด

ก๊าซไอเสียและระบบกำจัดซัลเฟอร์ไดออกไซด์/ดีไนตริฟิเคชั่น: สำหรับท่อก๊าซไอเสีย/ท่ออากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ท่อทางเข้า/ออก GGH และท่อเชื่อมต่อหอกำจัดซัลเฟอร์ไรเซชัน โครงสร้างผนังบางเหล่านี้มีการขยายตัวเนื่องจากความร้อนอย่างมาก ส่วนรองรับสปริงจะชดเชยการกระจัด ลดความเค้นในการเชื่อมต่อหน้าแปลน และทำงานร่วมกับข้อต่อขยายเพื่อปกป้องระบบก๊าซไอเสียทั้งหมด

พลังงานนิวเคลียร์เกาะธรรมดา: ใช้กับไอน้ำหลักวงจรทุติยภูมิ น้ำป้อนหลัก และท่ออื่นๆ เป็นไปตามข้อกำหนดการควบคุมความสม่ำเสมอของพลังงานนิวเคลียร์ และมอบใบรับรองคุณภาพวัสดุที่สมบูรณ์และรายงานคุณสมบัติฟังก์ชันการสนับสนุน

การประกันคุณภาพและความสามารถของโรงงาน

โรงงานของเราในมณฑลเจียงซูมีสายการผลิตเครื่องเป่าลมอัตโนมัติ ระบบตัดและเชื่อม CNC และทีมงานทดสอบแบบไม่ทำลาย (NDT) ที่ได้รับการรับรอง ตั้งแต่ลวดสปริงดิบที่เข้ามาจนถึงการส่งมอบผลิตภัณฑ์สำเร็จรูป ตัวรองรับสปริงของโรงไฟฟ้าได้รับการควบคุมอย่างเข้มงวดที่จุดตรวจสอบต่อไปนี้: การตรวจสอบตัวเลขความร้อนของวัตถุดิบและรายงานทางกายภาพ/เคมี การตรวจสอบความแข็งและโลหะวิทยาหลังการบำบัดด้วยความร้อนด้วยสปริง การทดสอบความแข็งแบบเต็มจังหวะของผลิตภัณฑ์สำเร็จรูป และการทดสอบความหนาของการเคลือบพื้นผิวและการยึดเกาะ

ระบบการจัดการคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001:2015 และผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานสากล รวมถึง ASME, CE และ API สามารถจัดเตรียมเอกสารการยอมรับที่สมบูรณ์ได้ตามความต้องการของโครงการ

การสนับสนุนและบริการด้านวิศวกรรม

จากประสบการณ์ของเราในการจัดหาอุปกรณ์ท่อไปยังกว่า 45 ประเทศทั่วโลก เรามอบการคัดเลือก การติดตั้ง และการสนับสนุนทางเทคนิคระยะยาวที่ครอบคลุมสำหรับชุดรองรับสปริงของโรงไฟฟ้าทุกชุด:

▶  การคำนวณการเลือก: รับรายงานการวิเคราะห์ความเค้นไปป์ไลน์และแนะนำประเภทการรองรับ/ที่แขวนที่เหมาะสม ค่าคงที่ของสปริง และความสูงในการติดตั้ง

▶ การตอบสนองอย่างรวดเร็ว: การสอบถามทางเทคนิคและใบเสนอราคาก่อนการขายจะได้รับการตอบกลับภายในหนึ่งวันทำการ

▶  การควบคุมดูแลและการให้คำพยานในสถานที่: สนับสนุนลูกค้าหรือบุคคลที่สามในการให้คำพยานถึงกระบวนการทดสอบในสถานที่

▶  คำแนะนำในการติดตั้งและทดสอบการใช้งาน: จัดทำคู่มือการติดตั้งโดยละเอียดและคำแนะนำในการปรับสภาวะเย็น พร้อมความช่วยเหลือผ่านวิดีโอระยะไกลเมื่อจำเป็น

 บริการอะไหล่: เก็บบันทึกการสอบเทียบสปริงสำหรับทุกชุดการผลิต ช่วยให้สามารถจัดหาชุดสปริงทดแทนได้อย่างรวดเร็ว

หากต้องการหารือเกี่ยวกับโซลูชันการกำหนดค่าการสนับสนุน Power Plant Spring สำหรับโครงการเฉพาะ หรือขอรับข้อมูลอ้างอิงโครงการที่เกี่ยวข้อง โปรดติดต่อทีมขายด้านเทคนิคของเรา เราจะจัดเตรียมเอกสารการคำนวณการเคลื่อนตัวของโหลดโดยละเอียดและเค้าโครงที่แนะนำโดยอิงตามสภาพการทำงานจริง แทนที่จะเป็นเพียงรายการโมเดลมาตรฐาน ช่วยให้คุณควบคุมต้นทุนการจัดซื้อโดยรวมในขณะเดียวกันก็รับประกันการดำเนินงานไปป์ไลน์ที่ปลอดภัย
