สเวย์สตรัท

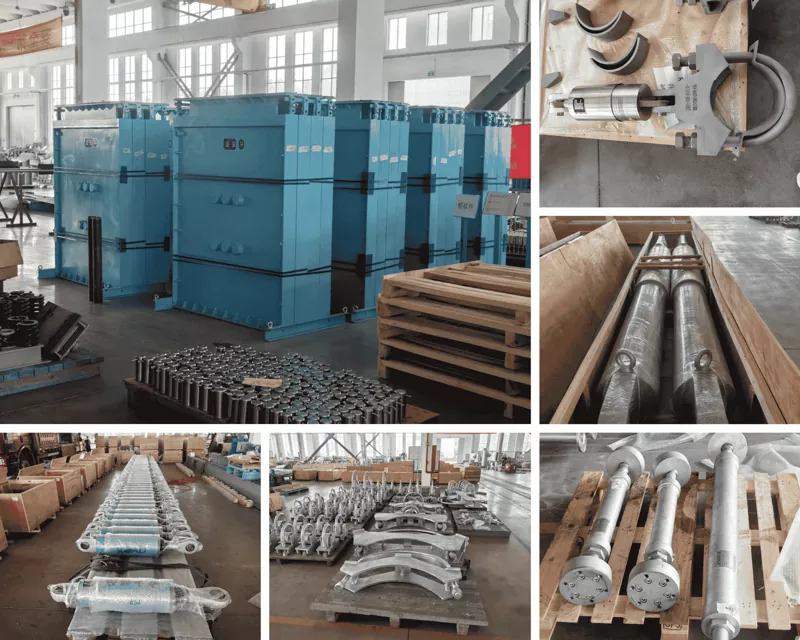

Yangzhou Tianshun ออกแบบและผลิตเสาค้ำสำหรับการผลิตไฟฟ้า ปิโตรเคมี HVAC การต่อเรือ และการใช้งานนิวเคลียร์ ตั้งแต่ปี 2012 โรงงานของเราในมณฑลเจียงซู ประเทศจีน — บนพื้นที่ 35,000 ตารางเมตร พร้อมด้วยพนักงานที่มีคุณสมบัติมากกว่า 100 คน — ได้จัดหาอุปกรณ์ยึดเหนี่ยวท่อให้กับโครงการในกว่า 45 ประเทศ สตรัททุกตัวถูกสร้างขึ้นภายใต้ระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 และจัดส่งพร้อมกับการทดสอบและเอกสารวัสดุที่จำเป็น

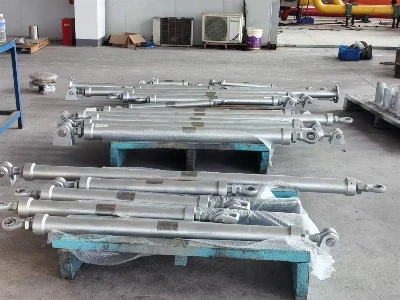

สตรัทที่แกว่งไปแกว่งมาจำกัดการเคลื่อนที่ด้านข้างของท่อโดยไม่ขัดขวางการขยายตัวเนื่องจากความร้อนในทิศทางตามแนวแกน ในการทำงานปกติ ระบบจะยอมรับการเคลื่อนตัวของความร้อนที่ช้าตลอดการทำงานของท่อ เมื่อแรงด้านข้างปรากฏขึ้น - จากลม ความเร่งของแผ่นดินไหว ค้อนน้ำ การสั่นสะเทือนของอุปกรณ์ที่กำลังหมุน หรือการเคลื่อนที่ของคลื่นบนแท่นเดินทะเล สตรัทจะทำหน้าที่เป็นชิ้นส่วนแข็ง โดยยึดท่อไว้ในตำแหน่งและส่งภาระไปยังโครงสร้างอาคารหรือชั้นวางเหล็ก สิ่งนี้จะช่วยปกป้องรอยเชื่อมท่อ หน้าแปลน และอุปกรณ์เชื่อมต่อจากความเสียหายจากการล้าและการกระแทก

เนื่องจากสามารถติดตั้งสตรัทได้ทุกมุม จึงใช้งานได้ทั้งแนวตั้ง แนวนอน และแนวเอียง การปรับความยาวได้ช่วยให้ทีมงานไซต์งานพอดีกับช่องว่างที่สร้างขึ้นระหว่างการยึดท่อกับจุดยึดของโครงสร้าง ซึ่งสามารถดูดซับค่าความคลาดเคลื่อนที่ยอมรับได้ซึ่งแบบร่างไม่สามารถคาดเดาได้เสมอไป

โครงสร้างและคุณสมบัติที่สำคัญ

ตัวถังเหล็กมีความแข็งแรงสูง

ท่อสตรัท ข้อต่อปลาย และฮาร์ดแวร์ผลิตจากเหล็กกล้าคาร์บอนหรือเหล็กกล้าโลหะผสมต่ำที่เลือกสำหรับน้ำหนักและอุณหภูมิที่ระบุ ใบรับรองวัสดุมาตรฐานจะมาพร้อมกับแต่ละชุด เพื่อยืนยันคุณสมบัติทางกลและองค์ประกอบทางเคมี สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือในทะเล มีเกรดสแตนเลสให้เลือก

ปรับความยาวได้เพื่อความแม่นยำของสนาม

กลไกการปรับแบบเหลื่อมหรือแบบเกลียวช่วยให้สามารถกำหนดสตรัทตามความยาวที่ติดตั้งที่แน่นอนที่ไซต์งานได้ ตัวเลือกระยะการปรับโดยทั่วไปคือ ±25 มม., ±50 มม. และ ±100 มม. ความสามารถในการปรับได้นี้ทำให้สามารถติดตั้งสตรัทได้โดยไม่ต้องตัดหรือเชื่อม และชดเชยความเยื้องศูนย์เล็กน้อยระหว่างฐานรองเท้าและโครงสร้าง

ตัวเลือกการเชื่อมต่อปลายหลายแบบ

เพื่อให้เหมาะกับการต่อท่อและการจัดเตรียมส่วนต่อประสานโครงสร้างที่แตกต่างกัน สตรัทสามารถจัดหาให้กับข้อต่อลูกหมาก ปลายเคลวิส หรือการเชื่อมต่อแบบเกลียว ข้อต่อลูกหมากช่วยให้หมุนได้เป็นมุมและป้องกันไม่ให้โมเมนต์โค้งงอเข้าไปในท่อสตรัท ปลาย Clevis ให้การเชื่อมต่อแบบปักหมุดอย่างง่ายสำหรับการติดตั้งที่ไม่ซับซ้อน เราจัดหาประเภทปลายที่ตรงกับรายละเอียดมาตรฐานของโครงการ

ป้องกันการกัดกร่อนเพื่ออายุการใช้งานที่ยาวนาน

การรักษาพื้นผิวมาตรฐานคือการชุบสังกะสีแบบจุ่มร้อน ซึ่งให้การครอบคลุมสม่ำเสมอทั้งภายในและภายนอกท่อ เพื่อการป้องกันที่ดียิ่งขึ้น เรานำเสนอระบบเคลือบอีพ็อกซี่โครงสร้างสูง อีพ็อกซี่พันธะฟิวชั่น (FBE) และระบบโพลีเอทิลีนสามชั้น (3PE) ทางเลือกของการเคลือบจะตกลงกันขึ้นอยู่กับสภาพบรรยากาศของไซต์งานและอุณหภูมิในการทำงาน

การปฏิบัติตามมาตรฐานสากล

สตรัทกันโคลงได้รับการออกแบบและผลิตตามมาตรฐาน ASME B31.1 และ B31.3 สำหรับกระบวนการและท่อจ่ายไฟ, MSS SP-58 สำหรับส่วนรองรับท่อ และมาตรฐาน GB/T เมื่อข้อกำหนดของโครงการต้องใช้รหัสทางเลือก เราจะตรวจสอบความเข้ากันได้ทางเทคนิคและจัดหาให้ตามมาตรฐานที่บังคับใช้

ข้อกำหนดทางเทคนิค

อัตราการโหลดที่สูงกว่า 480 kN และการเดินทางที่ไม่ได้มาตรฐานจะได้รับการจัดการตามคำสั่งซื้อที่กำหนดเอง ทีมวิศวกรของเราจะตรวจสอบการออกแบบสำหรับกรณีโหลดที่กำหนด และจัดทำแบบอนุมัติก่อนการผลิต

อุปกรณ์เสริมเพิ่มเติม

เพื่อให้ตรงกับความต้องการในการติดตั้งและประสิทธิภาพเฉพาะ สามารถรวมอุปกรณ์เสริมต่อไปนี้ได้:

อุปกรณ์ยึดแบบไดนามิกที่เพิ่มคุณสมบัติการล็อคที่ไวต่อความเร็วสำหรับโหลดแรงกระตุ้นเป็นครั้งคราว

ตัวแยกการสั่นสะเทือนแบบสปริงรวมกับสตรัทเพื่อลดการสั่นสะเทือนความถี่สูงในท่อขนาดเล็ก

ก้านต่อแบบแข็งสำหรับการใช้งานที่ไม่จำเป็นต้องปรับความยาวและควรใช้ก้านผูกแบบธรรมดา

เคลือบป้องกันการกัดกร่อนที่ได้รับการอัพเกรด เช่น FBE และ 3PE สำหรับบริการฝังหรือใต้ทะเล

อุปกรณ์เสริมเหล่านี้ถูกรวมเข้าด้วยกันที่โรงงาน และชุดประกอบทั้งชุดได้รับการทดสอบเป็นชุดเดียวก่อนจัดส่ง

การควบคุมคุณภาพและเอกสารประกอบ

สตรัทสวิงแต่ละอันจะได้รับการตรวจสอบตามขนาด และเมื่อเป็นไปได้ จะมีการทดสอบโหลดเพื่อยืนยันความจุที่ระบุ สำหรับการใช้งานแบบไดนามิกหรือแผ่นดินไหว เรามีใบรับรองการทดสอบและการตรวจสอบย้อนกลับของวัสดุตามค่าความร้อน รอยเชื่อมได้รับการตรวจสอบโดยบุคลากรที่มีคุณสมบัติเหมาะสมโดยใช้การทดสอบด้วยสายตาและหากจำเป็น ให้ใช้การทดสอบการแทรกซึม

ขั้นตอนที่ได้รับการรับรองมาตรฐาน ISO 9001 ของเราควบคุมกระบวนการทั้งหมด ตั้งแต่การรับการตรวจสอบเหล็กและวัสดุเคลือบไปจนถึงการประกอบและการบรรจุขั้นสุดท้าย คำสั่งซื้อของเรามากกว่า 70% มาจากลูกค้าที่ทำซ้ำซึ่งไว้วางใจในประสิทธิภาพของโครงการพันธนาการท่อของเราหลังโครงการ

ตำแหน่งที่ติดตั้งสตรัทกันโคลง

การผลิตกระแสไฟฟ้า

ท่อไอน้ำและท่อป้อนน้ำหลักในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์อาศัยเสาแกว่งเพื่อยับยั้งการเคลื่อนที่ด้านข้างในระหว่างที่เกิดค้อนไอน้ำและแผ่นดินไหว โดยไม่จำกัดการเติบโตทางความร้อนในแนวแกน

โรงงานปิโตรเคมีและโรงกลั่น

ชั้นวางท่อในหน่วยกระบวนการติดตั้งสตรัทแกว่งเพื่อจำกัดการแกว่งจากลม แรงระเบิด และการสั่นสะเทือนของการไหลแบบสองเฟส ความยาวที่ปรับได้ช่วยให้นำไปประกอบเข้ากับชั้นวางที่อัดแน่นที่มีอยู่เดิมได้

HVAC และอาคารสูง

เครื่องเพิ่มน้ำเย็น ท่อจ่ายน้ำคอนเดนเซอร์ และปล่องประปาในอาคารสูงใช้เสาแกว่งเพื่อควบคุมการเคลื่อนไหวด้านข้างที่เกิดจากการหมุนเวียนด้วยความร้อนและการแกว่งของอาคาร ผิวเคลือบสังกะสีเหมาะกับสถานที่ทั้งภายในและภายนอก

การต่อเรือและแพลตฟอร์มทางทะเล

การวางท่อบนเรือและแท่นนอกชายฝั่งต้องเผชิญกับการเคลื่อนไหวอย่างต่อเนื่องจากคลื่นและเครื่องจักร สตรัทที่แกว่งด้วยตัวเครื่องเป็นสแตนเลสและการเคลือบที่มีการกัดกร่อนสูงช่วยรักษาแนวและปกป้องข้อต่อท่อจากความล้าในสภาพแวดล้อมที่รุนแรงเหล่านี้

สิ่งอำนวยความสะดวกนิวเคลียร์

ระบบท่อที่เกี่ยวข้องกับความปลอดภัยใช้เสารับแรงสั่นสะเทือนที่ออกแบบมาสำหรับกรณีรหัสนิวเคลียร์เฉพาะโครงการ พร้อมด้วยวัสดุทั้งหมดและชุดเอกสารการทดสอบ

คำถามที่พบบ่อย

Sway strut แตกต่างจาก Solid Strut หรือ Snubber อย่างไร?

สตรัทที่แข็งแรงจะล็อคการเคลื่อนไหวทั้งหมด รวมถึงการขยายตัวจากความร้อน ซึ่งอาจทำให้ท่อเกิดความเครียดมากเกินไป ตัวลดไฮดรอลิกช่วยให้เคลื่อนที่ด้วยความร้อนได้ช้า และล็อคได้เฉพาะเมื่อเคลื่อนที่อย่างรวดเร็วเท่านั้น สตรัทที่แกว่งไปแกว่งมาช่วยยึดเหนี่ยวด้านข้างอย่างเข้มงวดในระนาบเดียวในขณะที่ยอมให้มีการเคลื่อนตัวของความร้อนตามแนวแกน ทำให้เหมาะสำหรับการใช้งานที่ทราบทิศทางของการเติบโตทางความร้อนและสามารถคาดเดาโหลดด้านข้างได้

สตรัทเหล็กคาร์บอนมาตรฐานมีขีดจำกัดอุณหภูมิเท่าใด

สตรัทเหล็กคาร์บอนมาตรฐานพร้อมเคลือบสังกะสีแบบจุ่มร้อนสามารถทำงานได้ถึงอุณหภูมิประมาณ 350 °C สำหรับอุณหภูมิที่สูงขึ้นถึง 550 °C เราใช้โลหะผสมเหล็กและการเคลือบอุณหภูมิสูงหรือปล่อยให้ตัวเครื่องไม่มีการเคลือบผิว ส่วนประกอบการเชื่อมต่อปลายยังถูกเลือกให้เหมาะสมกับอุณหภูมิที่สูงขึ้น เราขอแนะนำให้แบ่งปันอุณหภูมิพื้นผิวท่อจริงของคุณในระหว่างการสอบถามเพื่อเลือกวัสดุที่ถูกต้อง

สามารถติดตั้งสวิงสตรัทได้ทุกทิศทางหรือไม่?

ใช่. สตรัทสามารถติดตั้งในแนวตั้ง แนวนอน หรือทำมุมได้ การเชื่อมต่อปลายข้อต่อลูกหมากรองรับการวางแนวที่ไม่ตรงเชิงมุม และความยาวที่ปรับได้นั้นขึ้นอยู่กับพิกัดความคลาดเคลื่อนที่ยอมรับได้ในทุกทิศทาง ข้อกำหนดเพียงอย่างเดียวคือโครงสร้างที่ปลายทั้งสองข้างสามารถรับน้ำหนักที่ระบุได้

การปรับแต่งสามารถทำได้นอกเหนือจากช่วงที่ระบุไว้หรือไม่

เราจัดหาสตรัทรับน้ำหนักที่สูงกว่า 480 kN เป็นประจำ ระยะการปรับที่ไม่ได้มาตรฐาน และอุปกรณ์ปลายสายแบบพิเศษ คำสั่งซื้อแบบกำหนดเองจะได้รับการจัดการด้วยแบบร่างการอนุมัติและการคำนวณการออกแบบที่เตรียมไว้ก่อนเริ่มการผลิต

เอกสารอะไรบ้างที่มาพร้อมกับการจัดส่ง?

คำสั่งซื้อแต่ละรายการประกอบด้วยใบรับรองการทดสอบวัสดุ รายงานขนาด ความสอดคล้องของการรักษาพื้นผิว และบันทึกการทดสอบการทำงานเมื่อจำเป็น สำหรับการใช้งานด้านนิวเคลียร์หรือที่มีความสำคัญด้านความปลอดภัย เราจะจัดเตรียมเอกสารการตรวจสอบย้อนกลับและการปฏิบัติตามข้อกำหนดฉบับสมบูรณ์ตามที่ระบุไว้ในใบสั่งซื้อ

ระยะเวลารอคอยโดยทั่วไปของคุณคือเท่าไร?

เสาแกว่งมาตรฐานที่มีข้อกำหนดทั่วไปสามารถผลิตได้ภายในสี่ถึงห้าสัปดาห์ น้ำหนักที่มากขึ้น โลหะผสมเหล็ก และการเคลือบแบบพิเศษอาจทำให้กำหนดการยืดเวลาออกไปได้ เรายืนยันวันที่จัดส่งที่แน่นอน ณ เวลาที่เสนอราคา และรักษาการวางแผนการผลิตที่โปร่งใสตลอด

ร่วมงานกับเทียนชุน

เมื่อคุณติดต่อเราเกี่ยวกับข้อกำหนด Sway Sway ผู้จัดการบัญชีเฉพาะทางที่มีความรู้ด้านวิศวกรรมผลิตภัณฑ์จะตอบกลับภายใน 24 ชั่วโมง ทีมงานของเราจะตรวจสอบข้อมูลการบรรทุก อุณหภูมิในการทำงาน ขนาดท่อ และการตั้งค่าการเชื่อมต่อปลายท่อของคุณ เพื่อเสนอการกำหนดค่าที่เหมาะกับทั้งการออกแบบและไซต์งาน ความยาวที่กำหนดเอง การเคลือบพิเศษ และแพ็คเกจเอกสารเป็นส่วนหนึ่งของการจัดหาในชีวิตประจำวันของเรา ไม่ใช่ข้อยกเว้น

หลังการส่งมอบ เรายังคงพร้อมให้คำแนะนำในการติดตั้งและการสนับสนุนหลังการติดตั้ง ความเชื่อมั่นในระยะยาวของลูกค้าของเราซึ่งสะท้อนให้เห็นในธุรกิจที่ทำซ้ำมากกว่า 70% เป็นการยืนยันว่าสวิงสตรัทของเราทำงานได้ตามที่คาดหวังตลอดระยะเวลาการให้บริการหลายปี

Yangzhou Tianshun Pipeline Technology Co., Ltd.

โรงงานขนาด 35,000 ตารางเมตร มณฑลเจียงซู ประเทศจีน – ส่งออกไปยังกว่า 45 ประเทศ

เสาค้ำที่ยึดท่อไว้ด้านข้างขณะปล่อยให้ท่อหายใจในแนวแกน
